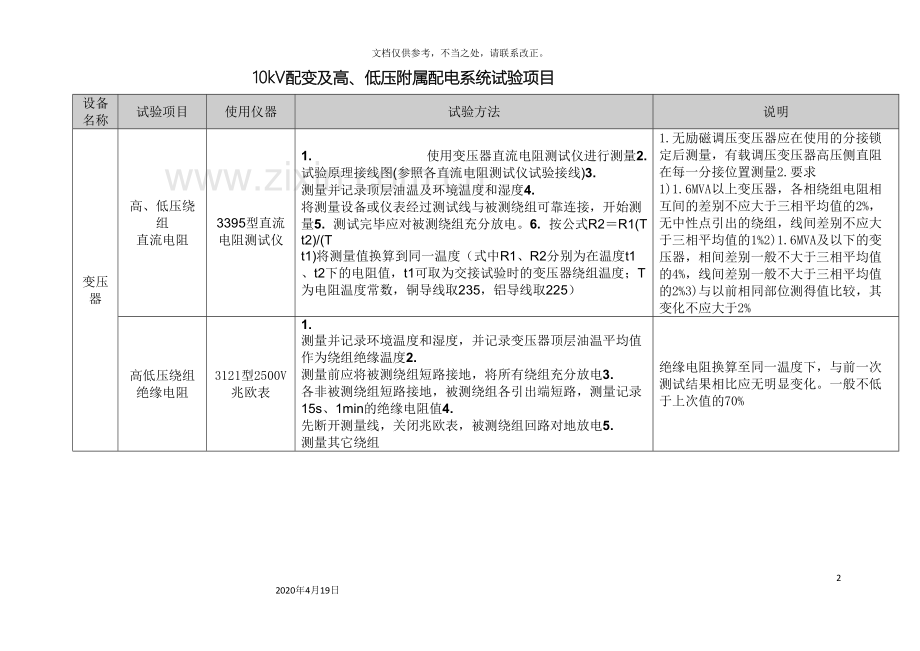

10kV配变及高、低压附属配电系统试验项目
设备名称
试验项目
使用仪器
试验方法
说明
变压器
高、低压绕组
直流电阻

3395型直流电阻测试仪
1. 使用变压器直流电阻测试仪进行测量2. 试验原理接线图(参照各直流电阻测试仪试验接线)3. 测量并记录顶层油温及环境温度和湿度4. 将测量设备或仪表经过测试线与被测绕组可靠连接，开始测量5. 测试完毕应对被测绕组充分放电。6. 按公式R2＝R1(T t2)/(T t1)将测量值换算到同一温度（式中R1、R2分别为在温度t1、t2下的电阻值，t1可取为交接试验时的变压器绕组温度；T为电阻温度常数，铜导线取235，铝导线取225）
1.无励磁调压变压器应在使用的分接锁定后测量，有载调压变压器高压侧直阻在每一分接位置测量2.要求 1)1.6MVA以上变压器，各相绕组电阻相互间的差别不应大于三相平均值的2%，无中性点引出的绕组，线间差别不应大于三相平均值的1%2)1.6MVA及以下的变压器，相间差别一般不大于三相平均值的4%，线间差别一般不大于三相平均值的2%3)与以前相同部位测得值比较，其变化不应大于2%
高低压绕组绝缘电阻
3121型2500V兆欧表
1. 测量并记录环境温度和湿度，并记录变压器顶层油温平均值作为绕组绝缘温度2. 测量前应将被测绕组短路接地，将所有绕组充分放电3. 各非被测绕组短路接地，被测绕组各引出端短路，测量记录15s、1min的绝缘电阻值4. 先断开测量线，关闭兆欧表，被测绕组回路对地放电5. 测量其它绕组
绝缘电阻换算至同一温度下，与前一次测试结果相比应无明显变化。一般不低于上次值的70%

设备名称
试验项目
使用仪器
试验方法
说明
变压器
铁芯绝缘电阻
3121型2500V兆欧表
1.拆除铁芯接地连片，并将连片与接地点分离2. 测量时，把兆欧表接地线接地，应先起动兆欧表，再把“L”表笔接接地连片，摇测时间1分钟。3. 先断开测量线，关闭兆欧表，将铁芯连片对地放电。4.将铁芯连片恢复接地。
1.仅对有铁芯有接地引出线的变压器测试
2.与以前测试结果相比无显著差别

高/低压绕组
交流耐压

交直流轻便试验变压器
外施工频交流耐压试验，对被试变压器的每一组绕组，均需施加规定的试验电压，试验时，被试绕组各相引出线必须短路，非被试绕组各相短路后与外壳连接并接地
1. 试验电压为28kV
2. 以试验中无击穿、无放电、无异响、无异味、表计正常即为经过试验
绝缘油试验
油介电强度测试仪
按GB/T507和DL/T429.9方法进行试验
1.只对油浸式变压器
2.击穿电压≥30kV（10KV配变）
高压
避雷器
绝缘电阻
3121型2500V兆欧表
1.将避雷器表面擦拭干净2.使用500V兆欧表3.测量时，把兆欧表接地线接避雷器接地端，应先起动兆欧表，再把“L”表笔接触避雷器导体，摇测时间应大于1分钟。4.测量完成后，先把“L”表笔离开避雷器导体，再关闭兆欧表。
1.10KV氧化锌避雷器≥1000MΩ
2.10KV阀式避雷器≥2500MΩ
直流1mA电压及75%U1mA泄漏电流
高压直流发生器
1. 将避雷器瓷套表面擦拭干净2. 采用高压直流发生器进行试验，泄漏电流应该在高压侧读表，测量电流的导线应使用屏蔽线3. 升压，在直流泄漏电流超过200μA时，此时电压升高一点，电流将会急剧增大，此时应放慢升压速度，在电流达到1毫安时，读取电压U1mA值后，按下0.75%U1mA键，读取 0.75%U1mA下的泄漏电流5. 降压至0，按下“高压断”键6. 断开试验电源7. 用放电杆对避雷器放电，挂接地线，拆试验接线
1.对氧化锌避雷器
2.要求
1) U1mA实测值与初始值或制造厂规定值比较，变化不应大于±5%
2)0.75U1mA下的泄漏电流不应大于50μA
工频放电试验
交直流轻便试验变压器
1. 将避雷器瓷套表面擦拭干净2. 采用交直流轻便试验变压器进行试验3. 升压，直至避雷器放电，试验变压器保护跳闸，4.读取试验变压器保护跳闸时的电压值5.断开试验电源。6.重复以上步骤，对避雷器连续做3次试验，每次试验间隔不小于2分钟。7.计算3次试验结果的平均值。
1.对阀式避雷器
2.要求
大修后：26-31kV
运行中：23-33kV
高压电缆
绝缘电阻
2500V兆欧表/串联谐振全套试验装置
1.拆除测试端电缆头并做好相序记号2.断开电缆的另一端接地3.把电缆的B、C相短接并接地4.把测试仪器设备接线接好5.启动兆欧表测试A相电缆绝缘电阻6.兆欧表指针稳定时读数并记录7.将A相电缆对地放电8.判断数据是否合格9.B、C相电缆绝缘电阻测试流程与A相一样。10.恢复电缆接线。
运行中电缆的绝缘电阻标准自行规定
交流耐压
设备名称
试验项目
使用仪器
试验方法
说明
断路器（负荷开关）
导电回路接触电阻
回路电阻测试仪
1.把测试仪器设备接线接好2.合上开关3.把仪器接连接在开关A（B、C）相的两端4.启动仪器测量开关的导电回路接触电阻5.测量数据稳定时读数并做好数据记录6.判断数据是否合格
1.用直流压降法测量，电流不小于100A
2.根据实际情况规定，建议不大于1.2倍出厂值(真空、SF6)
整体绝缘电阻及交流耐压
1.2500V兆欧表
2.交直流轻便试验变压器
1.把测试仪器设备接线接好2.合上开关3.测试开关的整体绝缘值并记录数据4.把测试仪器设备接线接好5.启动仪器并加压至35 kV一分钟6.判断判断耐压试验是否经过7.测试耐压后整体绝缘值
1.试验电压为35kV
2.以试验中无击穿、无放电、无异响、无异味、表计正常即为经过试验
断口绝缘电阻及交流耐压
1.把测试仪器设备接线接好2.断开开关并把一端短接接地3.测试开关的断口绝缘值4.把测试仪器设备接线接好5.启动仪器并加压至35 kV一分钟6.判断判断耐压试验是否经过7.测试耐压后整体绝缘值。
1.试验电压为35kV
2.以试验中无击穿、无放电、无异响、无异味、表计正常即为经过试验
低压避雷器
绝缘电阻
500V兆欧表
1.将避雷器表面擦拭干净2.使用500V兆欧表3.测量时，把兆欧表接地线接避雷器接地端，应先起动兆欧表，再把“L”表笔接触避雷器导体，摇测时间应大于1分钟。4.测量完成后，先把“L”表笔离开避雷器导体，再关闭兆欧表。
低压避雷器绝缘电阻≥2MΩ
电容器
绝缘电阻
500V兆欧表
1.测量前应对电容器充分放电2.使用500V兆欧表3.测量时，把兆欧表接地线接电容器外壳，应先起动兆欧表，再把“L”表笔接触电容器极端，摇测时间应大于1分钟。4.测量完成后，先把“L”表笔离开电容器极端，再关闭兆欧表。5.测量后应对电容器充分放电。
≥2MΩ
电容值测试
数字式电容表
1. 将电容器表面擦拭干净2. 用数字式电容表对被试电容器相间容值进行测量。3. 将电容表调至适当档位，把两根表笔分别接到电容器两相之间。等电容表数值稳定后读取数值。
1)电容值偏差不超出额定值的-5%～+10%范围
2)电容值不应小于出厂值的95%
地网
接地电阻测试
地阻仪
1.把接地线与仪表的E接地端连接，在距接地体20m处插入点位探针P，在距接地体40m处插入点位探针C，使接地体、P和C在一条直线上。将探针P和C与仪表相应端子用测试线连接，电流与电压极的引线之间保持1m以上的距离，并检查接触良好。2.将仪表档位调至适当档位，按下测量按钮。3.当仪表数值稳定后，读取数据。
使用同一接地装置的所有这类电力设备，当总容量达到或超过100kVA时，其接地电阻不宜大于4Ω。如总容量小于100kVA时，则接地电阻允许大于4Ω，但不超过10Ω
设备名称
试验项目
使用仪器
试验方法
说明
继电保护
整定值检查
继电保护仪
1.进入保护装置保护定值菜单2.调阅速断、过流、零序等保护项目的定值，并记录。3.推出保护定值菜单，恢复正常运行状态。
符合保护整定原则
动作值测试
1.继电保护仪接好线2. 将A（B,C，零序）相电流线接到保护装置保护A（B,C，零序）相电流输入端子。3.输入A（B,C，零序）相速断（过流，零序）模拟故障电流，使保护装置保护动作，4.记录动作电流。5.核对动作值是否符合要求。
动作值满足装置误差要求：
整定值与动作值之间的偏差不应大于±5%
保护传动
1.合上断路器2.重复“动作值测试”项目试验步骤，使断路器跳闸。3.核对断路器跳闸、发信是否正常。
保护动作开关跳闸、发信均应正常
