XXXX供电项目可行性研究报告.doc

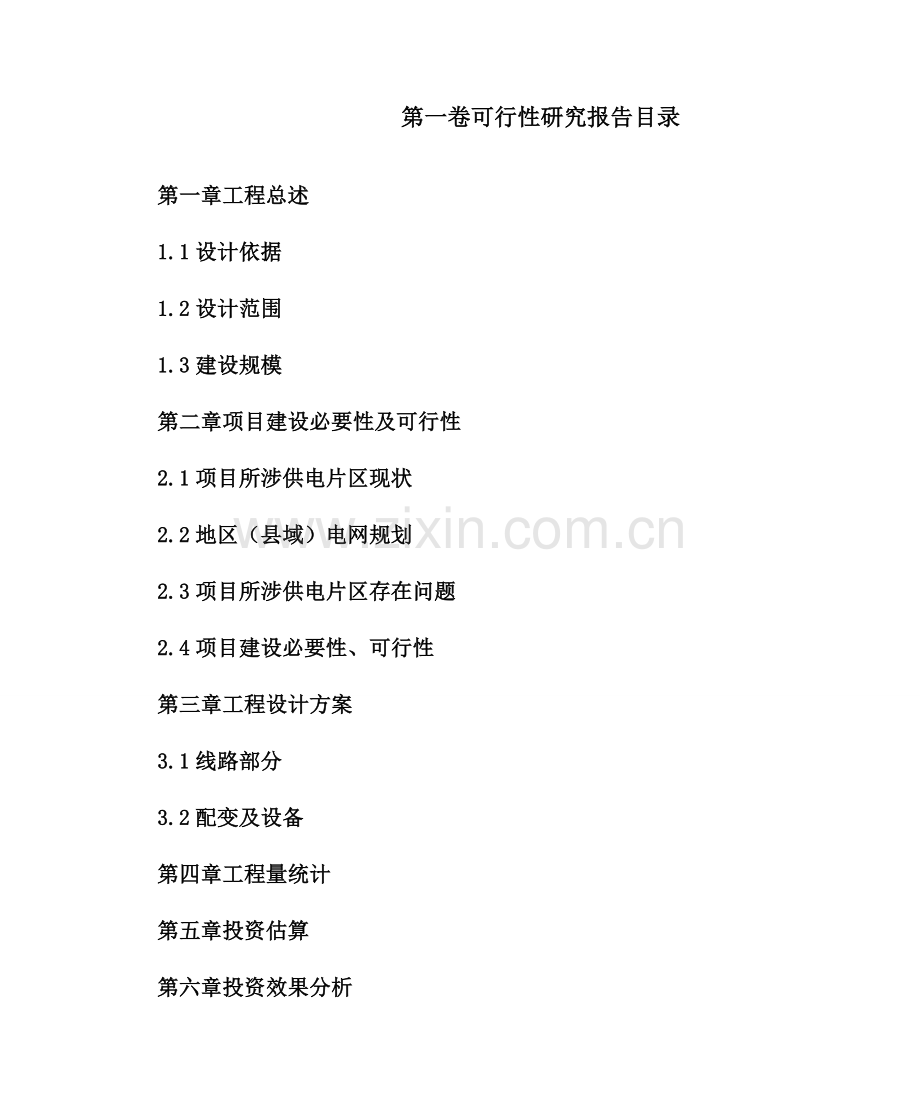

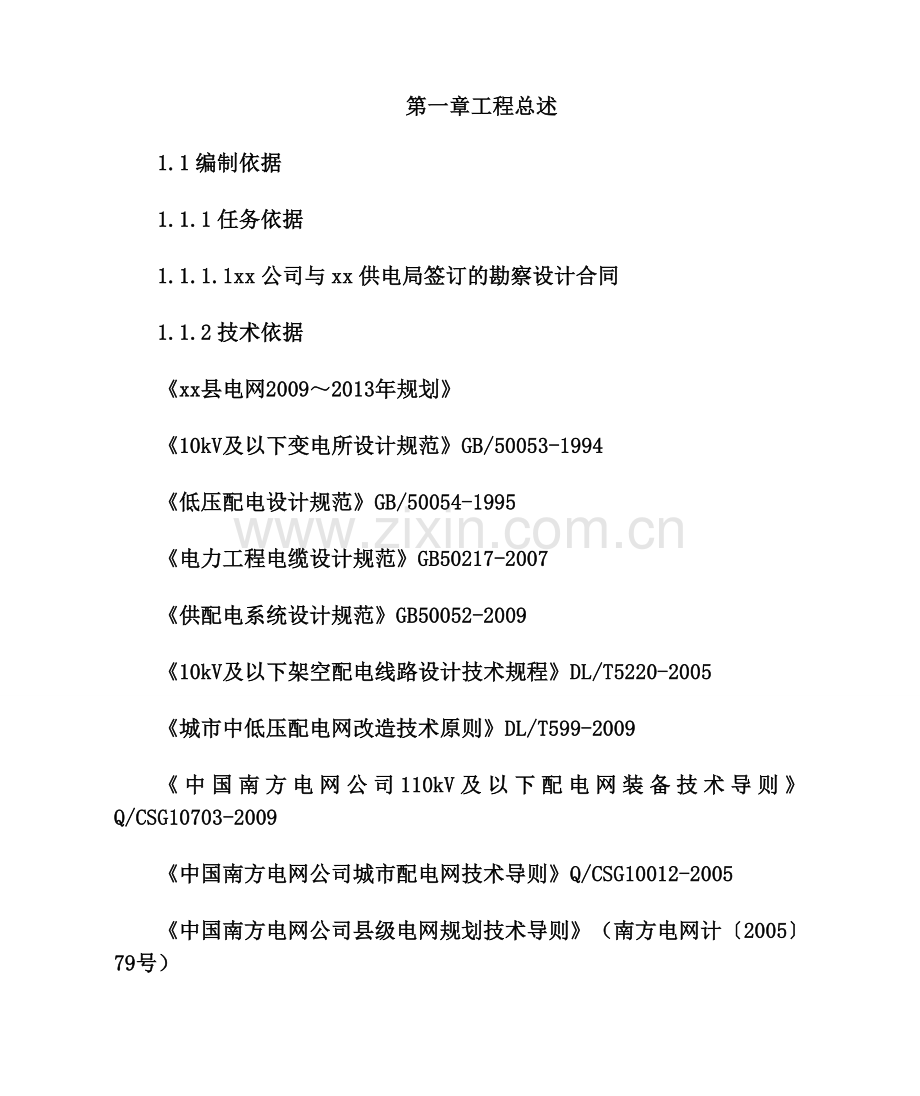

第一卷可行性研究报告目录第一章工程总述1.1设计依据1.2设计范围1.3建设规模第二章项目建设必要性及可行性2.1项目所涉供电片区现状2.2地区（县域）电网规划2.3项目所涉供电片区存在问题2.4项目建设必要性、可行性第三章工程设计方案3.1线路部分3.2配变及设备第四章工程量统计第五章投资估算第六章投资效果分析第一章工程总述1.1编制依据1.1.1任务依据1.1.1.1xx公司与xx供电局签订的勘察设计合同1.1.2技术依据xx县电网20092013年规划10kV及以下变电所设计规范GB/50053-1994低压配电设计规范GB/50054-1995电力工程电缆设计规范GB50217-2007供配电系统设计规范GB50052-200910kV及以下架空配电线路设计技术规程DL/T5220-2005城市中低压配电网改造技术原则DL/T599-2009中国南方电网公司110kV及以下配电网装备技术导则Q/CSG10703-2009中国南方电网公司城市配电网技术导则Q/CSG10012-2005中国南方电网公司县级电网规划技术导则（南方电网计200579号）中国南方电网公司110kV及以下配电网规划指导原则（南方电网生20094号）中国南方电网公司10(20)kV及以下配网项目可行性研究深度规定Q/CSG115004-2011环型混凝土电杆GB/T4623-2006农村低压电力技术规程DL/499-2001架空绝缘配电线路设计技术规程DL/T601-1996交流电气装置的接地设计规范DL/T621-199710kV及以下架空配电线路设计技术规程DL/5220-2005中国南方电网城市配电网技术导则南方电网设计规划导则Q/CSG10012-2005贵州冬季冰冻的气象研究及冰区划分2008年12月中国南方电网公司110kV及以下配电网装备技术导则1.2设计范围本工程设计范围包括：1.2.110kV部分本工程10kV线路2条。具体如下：1.10kVxx开闭所10kV新铺线网架完善；2、10kVxx开闭所10kV新铺线光明村分支线网架完善。1.2.20.4kV新铺线低压台区部分低压部分改造及增容共有6个台区。具体如下：1、10kVxx开闭所10kV新铺线大坤主配变台区改建；2、10kVxx开闭所10kV新铺线赖子井配变台区改建；3、10kVxx开闭所10kV新铺线小光比配变台区改建；4、10kVxx开闭所10kV新铺线白岩脚配变台区改建；5、10kVxx开闭所10kV新铺线上寨配变台区改建；6、10kVxx开闭所10kV新铺线晓丰塘配变台区改建。包括以上10kV线路、低压配变改造工程及线路本体设计、估算书编制及线路路径图移交的全过程。1.3建设规模本工程10kVxx开闭所10kV新铺线网架完善共计3.95km，10kVxx开闭所10kV新铺线光明村分支线网架完善共计15.30km，改造新铺线供电区域的新铺乡6个低压台区的400V、220V低压架空线路及配变换大变压器，0.4kV线路共计5.48公里，220V线路11.685km，下户线5.85km，更换变压器5台。1.3.1.110kV部分：本次设计10kV线路，改造主线1条，支线1条，总长度为19.29km，使用新立电杆221基。详见下表1-1：表1-110kV线路建设内容表序号项目名称建设性质电压架空线路线路路径接线方式分段数杆塔使用量等级导线型号线路长度（km）起点终点（基）110kVxx开闭所10kV新铺线网架完善改造10kVYJV22-3150KGLYJ-120/20LGJ-120/200.040.463.4910kV新铺线1号杆（沙坝）10kV新铺线46号杆（新铺小学）树干式153210kVxx开闭所10kV新铺线光明村分支线网架完善改造10kVJKLGYJ-95/15LGJ-95/153.0712.2310kV新铺线46号杆黑神田树干式1168合计19.292211.3.1.2低压台区改造:本次设计台区改造6个，线路全长23.015km,其中400V线路5.48km，220V线路11.685km，下户线5.85km，新立电杆189基，增容配变5台,容量为500kVA。详见下表1-2：表1-2低压台区建设内容表序号项目名称建设性质电压等级导线型号线路长度(km)新立电杆下户线型号(M2)下户线长度(km)拟装容量(kVA)110kVxx开闭所10kV新铺线大坤主配变台区改建改造400VJKLYJ-1/500.2473BLXF-35mm20.9S11-100220VJKLYJ-1/501.0664220VJKLYJ-1/351.37110210kVxx开闭所10kV新铺线赖子井配变台区改建改造400VJKLYJ-1/502.43435BLXF-35mm20.9S11-100220VJKLYJ-1/350.7827310kVxx开闭所10kV新铺线小光比配变台区改建改造400VJKLYJ-1/500.77810BLXF-35mm21.0S11-100220VJKLYJ-1/351.80627410kVxx开闭所10kV新铺线白岩脚配变台区改建改造400VJKLYJ-1/501.02720BLXF-35mm21.2S11-100220VJKLYJ-1/354.31127510kVxx开闭所10kV新铺线上寨配变台区改建改造400VJKLYJ-1/500.88315BLXF-35mm21.0S11-100220VJKLYJ-1/351.83419610kVxx开闭所10kV新铺线晓丰塘配变台区改建改造400VJKLYJ-1/500.1114BLXF-35mm20.85利旧220VJKLYJ-1/350.5698合计17.16518910.7675001.3.1.3拆除工程量拆除工程：10kV线路19.25km，400V线路4.02km，220V线路8.517km，拆除杆409基，配变11台。（主线和支线变压器需计算拆除与安装）序号项目名称建设性质拆除旧导线(km)拆除旧杆（根）拆除旧配变（台）10kV400V220V110kVxx开闭所10kV新铺线网架完善拆除3.95521210kVxx开闭所10kV新铺线光明村分支线网架完善拆除15.31684310kVxx开闭所10kV新铺线大坤主配变台区改建拆除0.1971.827171410kVxx开闭所10kV新铺线赖子井配变台区改建拆除1.8250.546421510kVxx开闭所10kV新铺线小光比配变台区改建拆除0.5831.444371610kVxx开闭所10kV新铺线白岩脚配变台区改建拆除0.7193.018471710kVxx开闭所10kV新铺线上寨配变台区改建拆除0.6181.284341810kVxx开闭所10kV新铺线晓丰塘配变台区改建拆除0.0780.39812合计19.254.028.51740910第二章项目建设的必要性和可行性2.1项目所涉及供电片区现状2.1.1供电分区依据中国南方电网公司110kV及以下配电网装备技术导则和xx县电力公司20092013年电网规划，明确供电区域划分，具体见表2-1。表2-1xx县供电区分类表类别范围D类xx县城区E类xx县各乡镇的城镇中心F类乡村本工程位于新铺乡周边村寨，供电区域为E类。2.1.2电网的供电情况:10kV新铺线经电缆由10kVxx开关站出线，线路全长47.37km，其中主线LGJ-70长3.01km，支线LGJ-50长44.359km。新铺线装接容量3390kVA，最大负荷2712kW，最大电流186A，配变负载率为80%，本线路为单幅射接线模式，该线路年久失修，随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题。10kV光明支线由10kV新铺线46号杆分支，经旧铺、甘塘、高枧坪、白岩脚、先锋、小光比至黑神田供电，导线为LGJ-50，线路长15.30km，光明支线为新铺线次主干线，装接容量2945kVA，最大负荷2356kW，配变负载率为80%，随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题，给人民生产生活用电带来严重的不便。新铺线所供新铺乡，从供电情况表中可以看出，本工程所涉及的台区配变为S7型高损耗变压器，且容量较小，低压线路线径小，事故率高，线损大，供电可靠性低，且低压干线为裸导线，低压线路安全隐患比较严重。表2-2与本工程项目有关的供电区域现状明细表分区名称变电站名称线路名称干线型号公变台数公变容量(kVA)专变台数专变容量(kVA)配变总容量(kVA)最大负荷(kW)线路负载率(%)备注xx供电所10kVxx开关站10kV新铺线LGJ-70471580201810339027128010kV新铺线光明支线LGJ-503411001918452945235680由表可知，10kV新铺线线路负载率较高，新增负荷困难；光明支线线路负载率较高，供电半径大，末端电压质量较差。2.2xx电网规划根据xx县电网20092013年规划，本工程所涉新铺乡供电片区属E类地区，在规划期间，该供电片区建设一部分针对安全隐患严重、“卡脖子”的10kV线路和低压线路进行改造，提高供电可靠性和末端电能质量，消除安全隐患，促进地方经济的持续、稳定发展，改善和优化10kV电网的网架结构。本工程项目为2012年安排建设项目，供电范围及线径符合规划技术准则。2.3项目所涉供电片区存在问题2.3.110kV线路存在问题10kV新铺线主线仅为LGJ-70导线，多数电杆老化，金具铁附件锈蚀严重，现有网架结构存在严重的卡脖子及安全隐患问题。10kV新铺线光明支线线径为LGJ-50，新铺线大部分负荷集中在光明支线上，随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题，且原线路除先锋段线路在冰灾加固工程中更换过电杆，其他地段电杆出线老化，金具铁附件锈蚀情况，且部分线路穿林区，存在严重的安全隐患。2.3.2台区0.4kV（0.22kV）线路存在问题因为受当地地理条件影响，农户住得比较分散，台区低压线路多为LGJ-35及LGJ-25导线，配变为S7型高损耗变压器，由于建设年限较长，导线及杆及导线老旧，低压网络供电可靠性及供电质量经常受电杆倒塌及线路断线的影响。随着家电下乡政策的全面实施、居民生活用电大幅度提高，现有供电现状存在严重的卡脖子问题，家用电器只能轮流分时间段使用，给人民生产生活用电带来严重的不便。2.3.3上述问题产生的影响和后果本次设计项目现状及存在问题详见下表：1）10kV线路存在问题表2-3序号工程名称线路长度（km）现状存在问题解决方案110kVxx开闭所10kV新铺线网架完善3.95线路线径为LGJ-70，铁附件锈蚀，电杆有破损线路线径较小，电压质量差，存在安全隐患改造10kV线路210kVxx开闭所10kV新铺线光明村分支线网架完善15.3线路线径为LGJ-50，铁附件锈蚀，电杆有破损，线路供电半径约20km，部分线路穿林区线路线径较小，电压质量差，存在安全隐患改造10kV线路2）低压台区存在问题表2-4序号配变名称供电户数现状配变型号及容量(kVA)供电半径(km)供电范围存在的问题解决方案设计配变(kVA)规划用电户1大坤主台变85S7-201.36高枧坪村大坤主寨现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-100852赖子井台变85S7-202.6高枧坪村赖子井现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-100853小光比台变100S7-300.67光明村小光比居民住户多，现有配变不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-1001004白岩脚台变120S7-202.6高枧坪村白岩脚现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-1001205上寨台变100S7-301.1光明村上寨现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-1001006晓丰塘台变80S11-1000.3丰塘村低压线路老化，铁附件锈蚀严重，存在安全隐患台区改造利旧802.4项目建设必要性、可行性2.4.1规划项目依据及实施年2.2.1.1、规划项目依据：根据xx县电网20092013年规划，本工程为2012年安排建设项目，供电范围及线径符合规划技术准则。2.2.1.2实施年：2010年根据负荷发展情况和完善10kV新铺线配网结构，根据xx县电网20092013年规划，建设一部分针对安全隐患严重、卡脖子”的10kV分支和低压线路进行改造，提高供电可靠性和末端电能质量，消除安全隐患，促进地方经济的持续、稳定发展。为此，本次规划对该区现有的低压线路和考虑供电合理性新增台区的低压线路项目进行设计。通过本期工程改造后，新铺线结构得到优化，供电可靠性得到改善，用户用电负荷得到满足，同时还可排除或降低现状存在的安全隐患。2.4.2负荷预测及解决措施2.4.2.1负荷预测：每户容量按“贵州电网公司2010.9.26会议纪要”1.53.0kW考虑，以每年615%自然用电增长水平（主要是家庭生活和生产的用电量增长因素），考虑同时系数和需用系数。配变按5年的用电发展水平，线路按10年的用电发展水平进行设计。负荷发展结构：本设计以居民生活及生产、商业、农田提水用电为主。其中：每户生活用电设施有打米机、电饭锅、电炒锅、冰箱等。农付业加工生产、单相提水设备。10kV线路负荷预测表2-5序号线路名称公变台数公变容量（kVA）专变台数专变容量（kVA）配变总容量（kVA）性质负荷预测年份（年）年平均201120122013201420152016增长率%110kV新铺线主线4715802018103390改造2712292931633416369039858%210kV新铺线光明支线3411001918452945改造2356254427482968320534628%低压台区负荷预测表2-6序号台变（区）名称供电用户台变容量型号（kVA）解决措施区域负荷预测（kW）年均增长率（%）负荷差额（kW）无功补偿容量kvar备注2011201220132014201520161大坤主台变85S7-20增为S11-100增容5155596469758-55302赖子井台变85S7-20增为S11-100增容5155596469758-55303小光比台变100S7-30增为S11-100增容6065707682888-58304白岩脚台变120S7-20增为S11-100增容72788491981068-86305上寨台变100S7-30增为S11-100增容6065707682888-58306晓丰塘台变80S11-100台区改造4852566065718-512.4.2.2针对存在问题，结合负荷预测结果，论述项目建设的必要性及解决存在问题的措施1）台变根据供电片区存在问题及负荷预测，xx县城西部片区11个配电变压器配置（或容量）已不能满足用电负荷需求，需增加配电变压器配置或将原配变进行增容改造等。改造台区、台变本期改造涉及新铺线的6个台变（区），具体措施详见表2-6。2）0.4kV线路表2-70.4kV线路导线截面计算选择表序号线路名称起点迄点长度km所属台变计算容量kVA最大工作电流A所属地区类型计算截面mm2南网导则规定最小截面mm2选定截面mm2备注1大坤主台变低压线路增容大坤主台变台变低压侧出线端台区各用户0.247大坤主台变100144E3550502赖子井台变低压线路增容赖子井台变低压侧出线端台区各用户2.434赖子井台变100144E3550503小光比台变低压线路增容小光比台变低压侧出线端台区各用户0.778小光比台变100144E3550504白岩脚台变低压线路增容白岩脚台变低压侧出线端台区各用户1.027白岩脚台变100144E3550505上寨台变低压线路增容上寨台变低压侧出线端台区各用户0.883上寨台变100144E3550506晓丰塘台变低压线路增容晓丰塘台变低压侧出线端台区各用户0.111晓丰塘台变利旧144E3550503）10kV干线根据供电片区存在问题及负荷预测，10kV新铺线至2016年负荷将达到3985kW，负荷电流为219A，目前新铺线导线型号为LGJ-70，导线载流量为275A，不符合南网导则规定的E类地区10kV主干线路线径不小于120mm2的要求。表2-810kV架空干线导线截面计算选择表序号线路名称起点迄点长度km所接台变计算容量kVA最大工作电流A所属地区类型计算截面mm2南网导则规定最小截面mm2选定截面mm2台数总容量kVA110kV新铺线10kV新铺线1号杆（沙坝）10kV新铺线46号杆（新铺小学）3.996733903985219E701201204）10kV支线根据供电片区存在问题及负荷预测，光明村分支线是10kV新铺线的次主干线，至2016年负荷将达到2945kW，负荷电流为190A，目前光明村分支线导线型号为LGJ-50，导线载流量为220A，不符合南网导则规定的E类地区10kV主干线路线径不小于95mm2的要求。表2-910kV架空支线导线截面计算选择表序号线路名称起点迄点长度km所接支线计算容量kVA最大工作电流A所属地区类型计算截面mm2南网导则规定最小截面mm2选定截面mm2回路数总容量kVA110kV新铺线光明村分支线10kV新铺线46号杆光明村黑神田15.3629453462190E5095955）10kV干线中断路器等开段设备表2-1010kV断路器等开断设备计算选择表：序号设备安装点状况设备技术参数设备名称台数所在线路名称最高工作电压kV最大工作电流A额定电压额定电流A短路开断电流kA断路动稳定电流kAkV1断路器210kV新铺线10.55461263012.531.52.4.3必要性小结2.4.3.110kV配网建设与改造的必要性根据上述电网现状及存在问题，原有10kV线路于90年代建成使用，至今已有10多年，部分杆塔因使用年限较长已存在裂纹和露筋，金具和铁附件锈蚀严重，部分地方导线对地安全距离不满足规程要求，且穿林区，存在严重安全隐患，已不能满足线路安全运行的要求。随着家电下乡及农村惠民政策的实施，台区负荷增长迅速，与原有线路已不能满足负荷发展的需求，根据电网规划，为提高供电可靠性，满足负荷发展需求，应改造原10kV线路及改造部分低压台区，将S7型高损耗配电变压器更换为S11型低损耗变压器，解决了现有的配变台损耗高，难以满足新增负荷发展的问题，也减轻了部分配变的负担，使其运行更加经济，提高了线路的供电可靠性和安全性。综上所述，根据本项目供电现状及存在的问题，该工程项目的建设与改造无论是从安全效益、经济效益和社会效益都是非常必要的。2.3.3配网建设必要性分析总结1、10kV线路建设必要性见下表2-11序号线路名称线路长度供电范围现状存在问题接入系统方案分析建设必要性110kVxx开闭所10kV新铺线网架完善3.95xx镇新铺乡线路线径为LGJ-70，铁附件锈蚀，电杆有破损线路线径仅为70mm2，不符合南网导则规定的E类地区10kV主干线路线径不小于120mm2，线路线径较小，电压质量差，存在安全隐患10kVxx开关站使线路运行合理，消除安全隐患210kVxx开闭所10kV新铺线光明村分支线网架完善15.30新铺乡线路线径为LGJ-50，铁附件锈蚀，电杆有破损，线路供电半径约20km线路线径仅为35mm2，不符合南网导则规定的E类地区10kV次主干线路线径不小于95mm2，线路线径较小，电压质量差，存在安全隐患10kV新铺线46号杆使线路运行合理，消除安全隐患2、低压台区建设必要性见下表2-12序号配变名称供电户数现状配变容量(kVA)存在问题解决方案设计配变规划用电户接入系统方案分析建设必要性110kVxx开闭所10kV新铺线晓丰塘配变台区改建85S11-100低压线路老化，铁附件锈蚀严重，存在安全隐患台区改造利旧85改造低压线路能满足供电需求提高配变供电能力，满足用电负荷增长需求，提高供电压质量。210kVxx开闭所10kV新铺线赖子井配变台区改建85S7-20现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-10085根据本网架结构，增容比新增配变布点经济合理提高配变供电能力，满足用电负荷增长需求，提高供电压质量。310kVxx开闭所10kV新铺线大坤主配变台区改建100S7-30现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-100100根据本网架结构，增容比新增配变布点经济合理提高配变供电能力，满足用电负荷增长需求，提高供电压质量。410kVxx开闭所10kV新铺线白岩脚配变台区改建120S7-20现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-100120根据本网架结构，增容比新增配变布点经济合理提高配变供电能力，满足用电负荷增长需求，提高供电压质量。510kVxx开闭所10kV新铺线上寨配变台区改建100S7-30现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患配变增容及台区改造S11-100100根据本网架结构，增容比新增配变布点经济合理提高配变供电能力，满足用电负荷增长需求，提高供电压质量。610kVxx开闭所10kV新铺线小光比配变台区改建80S7-20现有配变为高损耗变压器，不能满足负荷增长需求,低压线路老化，铁附件锈蚀严重，存在安全隐患改造低压线路S11-10080根据本网架结构，增容比新增配变布点经济合理提高配变供电能力，满足用电负荷增长需求，提高供电压质量。第三章工程设计方案3.1线路部分3.1.110kV架空配电线路：3.1.1.1线路路径方案本工程路径资料由建设单位提供，线路路径走向必须取得当地政府有关部门审查并盖章确认，与政府有关部门联系工作由建设单位负责。线路路径的选择，综合考虑了施工、运行条件，以缩短路径长度为目的，城外走线选择和缓地形，少占农田，不引起交通和机耕的困难，尽可能避开不良地质区域，避开稠密树林为基本原则，具体如下：1、10kVxx开闭所10kV新铺线网架完善：起点为10kV新铺线1号杆，线路按原线路路径走向，终点为新铺小学即原新铺线46号杆，线路全长3.95km，本线路交通条件一般，砍杂树40棵。2、10kVxx开闭所10kV新铺线光明村分支线网架完善：起点为10kV新铺线46号杆，线路按原线路路径走向，终点为黑神田，线路全长15.30km，本线路交通条件一般，线路约3km穿林区，砍松树、杂树约3000棵。3.1.1.2线路交通情况本工程大部分地方都有乡村路到达，交通相对比较便利。汽车平均运距，人力平均运距详见下表：序号项目名称地形情况地质情况汽车运距人力运距平地丘陵山地土砂石坚石kmkm110kVxx开闭所10kV新铺线网架完善109045302580.3210kVxx开闭所10kV新铺线光明村分支线网架完善1090453025300.43.1.1.3沿线树林分布及砍伐情况林木砍伐及交叉跨越明细表序号项目名称交叉跨越（次）林木砍伐（棵）跨越通信线跨越弱电线路穿越高压线路跨越公路110kVxx开闭所10kV新铺线网架完善8790210kVxx开闭所10kV新铺线光明村分支线网架完善2451195503.1.1.4工程气象条件选择：根据66kV及以下架空电力线路设计规范（GB50061-97）和中重冰区架空送电线路设计技术规定（试行）的规定，确定本工程的设计气象条件。并参照省院1980年对全省气象区的划分和贵州省冰区划分及复冰预测的研究，参照10kV新巴线、10kV德新线、10kV新马线等几条线路的设计气象条件及运行情况，经综合分析后确定出本工程的设计气象条件。3.1.1.4.1气象资料来源：1）贵州省气象局贵州省地面气候资料(1951、711980累计值)。2）贵州省建筑气象参数标准。3）贵州省典型气象区划分。4)贵州省冰区划分及复冰预测的研究。3.1.1.4.2线路工程气象条件组合表（第气象区）气象条件一览表地区类别气象条件项目温度（C）风速（米/每秒）冰厚（毫米）最高气温4000最低气温-1000最大风速5250设计覆冰-51010内部过电压15150年平均气温1000安装情况1500事故情况-5105冰的密度（克/立方毫米）0.00050.00093.1.1.4.3污秽级的确定本工程海拔在800米-1200米之间，xx县属于生态农业县，本工程全线地段无化工及其它工业、粉尘污染，定为级污秽区。3.1.1.5工程导线选择本工程导线选择根据供电区域导线选型表并结合导线载流量选择，部分区域因通道狭窄与建筑物距离较近，部分线路穿林区，为满足线路安全运行条件选用架空绝缘线。本工程10kV主干线路选用LGJ-120/20钢芯铝绞线和JKLGYJ-120/20架空绝缘线，选型详见表2-8。本工程10kV次主干线选用LGJ-95/15钢芯铝绞线和JKLGYJ-95/15架空绝缘线，选型详见表2-9。3.1.1.6线路柱上开关根据供电负荷性质及供电安全可靠性等方面的需要，本工程需安装10kV户外柱上开关ZW32-12/630A共计2台，具体位置见下表：序号安装位置功能类型数量（台）110kV新铺线G4杆分段ZW32-12/630A1210kV新铺线G53杆分段ZW32-12/630A13.1.1.7工程防雷接地根据10kV及以下线路防雷要求，10kV及以下架空线路不需架设避雷线。3.1.1.8工程杆塔及基础规划3.1.1.8.1杆塔本工程杆塔系采用贵州电网公司贵州电网10千伏及以下配网工程标准设计，其使用条件详见杆塔使用情况一览表全线10kV线路杆塔汇总表序号名称代号使用条件定位高（米）材料（吨）转角基数合计一、10kVxx开闭所10kV新铺线网架完善1大拔稍转角杆JD11-10/2301532大拔稍转角杆JD12-12/27023大拔稍转角杆JD11-12/23024直线杆SB21-Z2Z11-19015I25转角耐张杆SB21-J2X13-19012L36直线杆SB21-Z2Z11-19012I137门型转角杆SB21-J3X21-MJ1-10.528门型直线杆SB21-Z3X2-19012I39直线杆SB21-Z2Z11-19010I1810门型转角杆SB21-J3X21-MJ1-13.5111门型直线杆SB21-Z3X3-MZ2-13.5112转角耐张杆SB21-J2X14-19012L113转角耐张杆SB21-J2X13-19015L114转角耐张杆SB21-J2X12-19012L215终端杆SB21-DJ2X1-19012L1二、10kVxx开闭所10kV新铺线光明村分支线网架完善1终端杆SB21-DJ2X1-19012L11682直线杆SB21-Z2Z11-19012I463转角耐张杆SB21-J2X12-19012L44直线杆SB21-Z2Z11-19010I545转角耐张杆SB21-J2X11-19012L76门型转角杆SB21-J3X21-MJ1-13.597转角耐张杆SB21-J2X14-19012L58转角耐张杆SB21-J2X13-19012L29门型直线杆SB21-Z3X2-19012I1710转角耐张杆SB21-J3X21-MJ1-10.5611门型直线杆SB21-Z3X2-19010I112转角耐张杆SB21-J2X15-19012L313门型转角杆SB21-Z2Z11-19015I814门型转角杆SB21-J3X22-MJ2-13.5215门型转角杆SB21-J3X22-MJ2-10.5116转角耐张杆SB21-J2X14-19015L117门型转角杆SB21-J3X23-MJ3-10.513.1.1.7.2.1基础主要设计原则送电线路基础的设计，对工程造价起着重要作用，基础型式的选择、设计，应结合工程地形、地质条件特点，才能做到安全可靠、经济合理，施工方便。3.1.1.7.2.2基础型式选择双直线水泥杆采用预制拉盘基础,耐张水泥杆采用预制拉底盘基础。大拔稍杆采用预埋式大稍径基础，基础具体形式配置见基础明细表；基础试件和试验按有关规范要求。3.1.1.7.2.3基础型号规格底盘规格有：0.80.8一种，根据地基承耐力选用。拉线盘规格有：0.80.4、1.00.5、1.20.6、1.40.8四种，根据土壤上拔角选用。全线10kV线路基础汇总表序号名称型号代号单位数量一、10kVxx开闭所10kV新铺线网架完善底盘DP80.80.8块14掏挖式基础TW2318(二)270、230只5拉盘L
