成都某高层住宅施工组织设计(框剪结构).doc

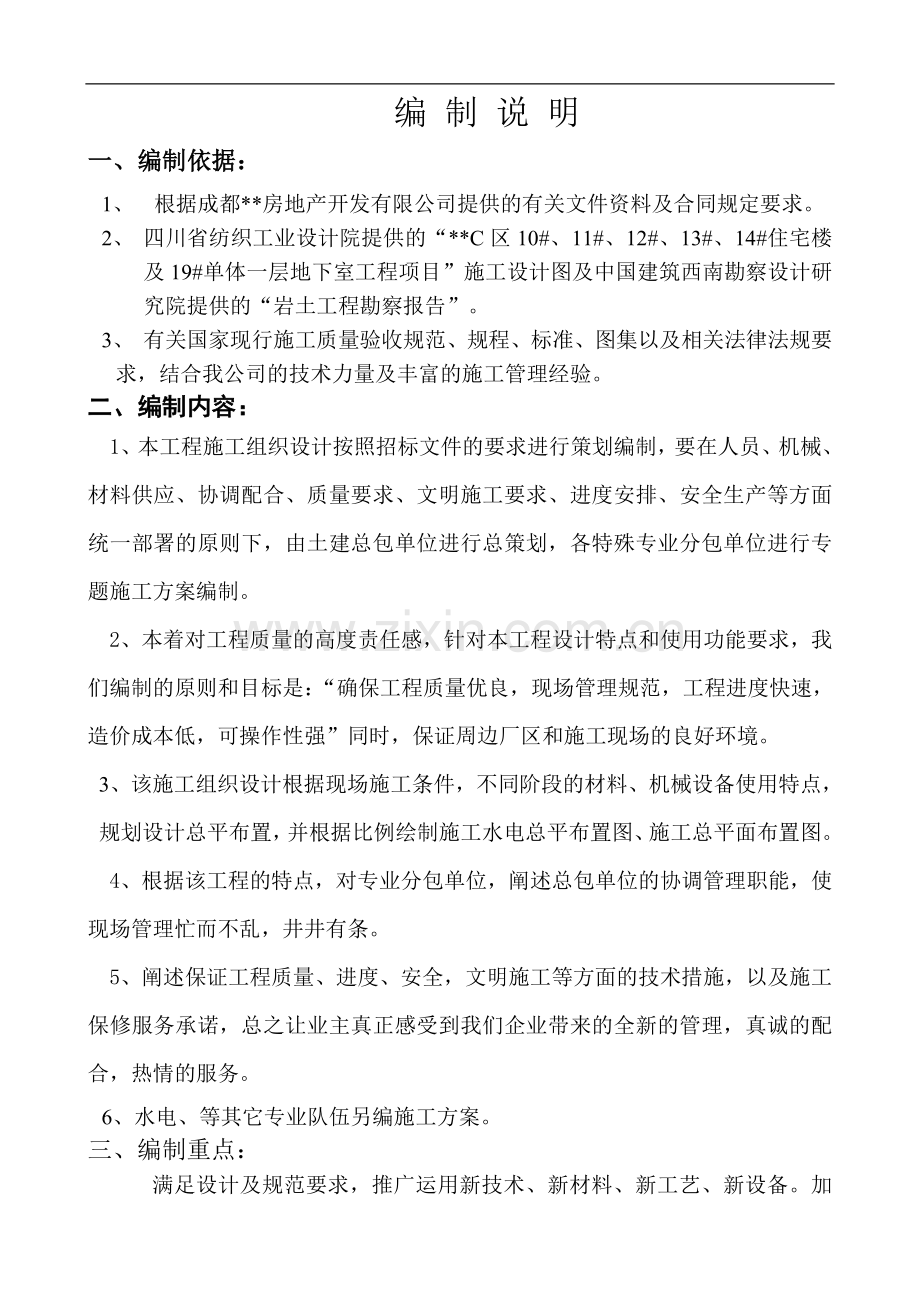

编 制 说 明一、编制依据：1、 根据成都*房地产开发有限公司提供的有关文件资料及合同规定要求。2、 四川省纺织工业设计院提供的“*C区10#、11#、12#、13#、14#住宅楼及19#单体一层地下室工程项目”施工设计图及中国建筑西南勘察设计研究院提供的“岩土工程勘察报告”。3、 有关国家现行施工质量验收规范、规程、标准、图集以及相关法律法规要求，结合我公司的技术力量及丰富的施工管理经验。二、编制内容：1、本工程施工组织设计按照招标文件的要求进行策划编制，要在人员、机械、材料供应、协调配合、质量要求、文明施工要求、进度安排、安全生产等方面统一部署的原则下，由土建总包单位进行总策划，各特殊专业分包单位进行专题施工方案编制。2、本着对工程质量的高度责任感，针对本工程设计特点和使用功能要求，我们编制的原则和目标是：“确保工程质量优良，现场管理规范，工程进度快速，造价成本低，可操作性强”同时，保证周边厂区和施工现场的良好环境。3、该施工组织设计根据现场施工条件，不同阶段的材料、机械设备使用特点，规划设计总平布置，并根据比例绘制施工水电总平布置图、施工总平面布置图。4、根据该工程的特点，对专业分包单位，阐述总包单位的协调管理职能，使现场管理忙而不乱，井井有条。5、阐述保证工程质量、进度、安全，文明施工等方面的技术措施，以及施工保修服务承诺，总之让业主真正感受到我们企业带来的全新的管理，真诚的配合，热情的服务。6、水电、等其它专业队伍另编施工方案。三、编制重点：满足设计及规范要求，推广运用新技术、新材料、新工艺、新设备。加强项目管理，降低成本，保证工程质量，重视安全生产，做好文明施工，履行合同承诺的工期。四、编制说明：本施工组织设计在施工实施过程中，若遇设计变更或实际施工条件的变化，及时作出具体相应调整，并报有关部门审批后实施。参用主要技术规范、标准、规程1、工程测量规范GB50026-932、混凝土结构工程施工验收规范GB50204-20023、钢筋焊接及验收规范JGJ18-964、钢筋机械连接技术规范JGJ109-965、砌体工程施工及验收规范GB50203-20026、屋面工程技术规范GB50207-20027、建筑地面工程施工质量及验收规范GB50209-20028、施工现场临时用电安全技术规范JGJ46-889、建筑施工安全检查标准JGJ59-9910、建筑安装工程质量检验评定统一标准GBJ300-200111、建筑施工高处作业安全技术规范JGJ80-9112、建筑机械技术试验规程JGJ34-8813、建筑机械使用安全技术规程JGJ33-200114、塔式起重机安全规程GB5144-9415、起重机械安全规程GB6067-8516、建筑装饰工程施工及验收规范JGJ73-9117、泵送混凝土施工技术规程JGJ/T10-9518、建筑物防雷设计规范GB50057-9419、高层民用建筑设计防火规范GB50045-9520、建筑抗震设计规范GBJ11-8921、民用建筑隔声设计规范GB50011-200122、民用建筑热工设计规范GB50176-9323、建筑玻璃应用技术规程JGJ113-9724、建筑装饰装修工程质量验收规范GB50210-200125、多孔砖砌体结构技术规范JGJ137-200126、网架结构设计与施工规程JGJ7-9127、带肋钢筋套筒挤压连接技术规程JGJ108-9628、钢筋锥螺纹接头技术规程JGJ109-9629、建筑施工门式钢管脚手架安全技术规范JGJ128-200030、框架轻质填充墙构造图集西南G701（一）（二）（三）1、 工程概况及特点：1.1、 工程概况： 1.1.1、本工程属于成都*房地产开发有限公司*C 区工程项目，位于成都市*片区，东南方向面对山，西北方向面对已规划形成的河道，道路平坦，交通运输方便，直接到施工现场。1.1.2、本工程是*C 区10#、11#、12#、13#、14#住宅楼及18#单体一层地下室工程项目，为全现浇钢筋混凝土剪力墙结构；10#住宅楼为17+1层、建筑面积11890.74、长度62.0m；宽度10.9m、高度55.55m；11#住宅楼为10+1层、建筑面积5592.14、长度46.8m；宽度11.7m、高度34.3m；12#住宅楼为17+1层、建筑面积10415.2、长度51.4m；宽度11.4m、高度55.55m；13#住宅楼为17+1层、建筑面积15619.8、长度77.45m；宽度11.4m、高度34.3m；14#住宅楼为17+1层、建筑面积17438.07、长度88.1m；宽度11.4m、高度55.55m；19#单体地下室为1层、建筑面积7570。1.1.3、基础采用钢筋混凝预应力土管桩基础，独立承台基础及地下室抗渗砼底板、剪力墙、柱、梁连接。桩端持力层选用中风化泥岩9-2层，桩端极限端阻力标准值qrk=8000Kpa，单桩竖向承载力设计值不小于700kN。1.1.4、本工程现浇砼框剪整体结构形式，地坪以下及厨房、卫生间墙体采用MU10页岩实心砖，M5水泥砂浆；外墙及分户墙体采用KP页岩多孔砖（容重16KNm3）；其它墙体采用KF页岩空心砖（容重10KNm3），M5混合砂浆。1.1.5、建筑结构安全等级二级；剪力墙、框架抗震等级四级，设防类别为丙类，地震烈度6度；地基基础设计等级乙级，建筑桩基安全等级为二级；场地类别类；耐火等级二级；防水等级为级；使用年限为50年。工程项目*C 区10#、11#、12#、13#、14#住宅楼及19#单体一层地下室工程项目工程地址建设单位成都*房地产开发有限公司施工单位设计单位执行单位质监单位工程负责人安检单位项目经理监理单位技术负责人工程类型框剪结构责任工长建筑面积总面积：68525.95质量员合同工期 天安全员质量目标合格建筑层数10#、12#、13#、14#为17+1层11#、为10+1层（地下室一层）19#地下一层质监代表标准层高10#、12#、13#、14#为3.0 m11#为2.9m业主代表开工日期2007年 月 日现场监理竣工日期2008年 月 日施工许可证批文号1.1.6、概况表：1.1.7、主要结构标准：分部分项层数或标高采用材料强度等级形式或断面及备注基础桩基预应力砼管桩直径 mm垫层砼C15厚100mm承台、地下室底板、剪力墙、挡土墙-0.050以下钢筋砼C30底板和外墙采用防水抗渗混凝土，等级为S6砌筑-0.050以下页岩实心砖M5水泥砂浆主体柱、剪力墙-0.05026.950以上钢筋砼C30主梁、次梁、板-0.0514.950以上钢筋砼C30除图中注明外楼梯-0.050到顶钢筋砼C30其它构件C25预制构件按选用图集执行墙体砌筑MU10页岩实心砖M5水泥砂浆用于厨房、卫生间KP页岩多孔砖M5混合砂浆用于外墙及分户墙KF页岩空心砖M5混合砂浆用于其它墙体备注钢筋：采用HPB235（Q235）；HRB335（20Vnsi）；HRB400（20VnsiV、20VnsiNV、20VnsTi）；R冷轧带肋钢筋CRB550；型钢采用Q235。焊接：水平采取对焊，竖向采取电渣压力焊；焊条：E43（用于HPB235钢筋）；E50（用于HRB335、HRB400钢筋）；钢筋与型钢焊接随钢筋定焊条。1.1.8、主要建筑装饰、装修标准：类别名 称做 法防水工程 级防水有隔热层上人屋面1、钢筋混凝土楼板； 2、屋面板结构找坡（1:8水泥陶粒建筑找坡，最薄处30厚,厚度小于30处用1:3水泥砂浆代替找坡； 3、25厚1:2.5水泥砂浆找平层；基层处理剂，氯丁胶稀释液； 4、1.5厚聚合物水泥防水涂膜；5、双层SBS防水卷材二道3+3mm厚，同材性胶粘剂二道，四周翻起300mm； 6、40厚XPS挤塑板保温系统； 7、20厚1:3水泥砂浆保护层；5厚1:2.5水泥砂浆结合层； 8、 。地下室墙身1、20厚1:2水泥防水砂浆粉刷内墙面; 2、钢筋混凝土结构自防水，抗渗等级0.8Npa,砼厚度300; 3、20厚1:2水泥砂浆找平; 4、刷基层处理剂一道; 5、0.6厚多层高分子复合防水卷材; 6、30厚聚苯乙烯泡沫塑料板保护层，用聚醋酸乙烯胶粘剂点粘; 7、回填土分层夯实。地下室底板1、20厚1:2水泥防水砂浆抹光地面（如为地下车库则随捣砼随提浆抹平一次成型）; 2、钢筋混凝土结构自防水，抗渗等级0.8Npa,砼厚度300; 3、40厚C20细石砼保护层； 4、0.6厚多层高分子复合防水卷材; 5、刷基层处理剂一道; 6、20厚1: 2水泥砂浆找平; 7、100厚砼垫层； 8、素土夯实。 厨、卫等用水房间1、810厚铺地砖面，干水泥擦缝； 2、撒素水泥面；洒适量清水； 3、20厚1:4干更性水泥浆结合层； 4、刷水泥浆一道； 5、聚合物水泥防水涂膜1.0厚； 6、1:2.5水泥砂浆找坡最低处15厚(1:2:4细石砼向地漏找坡最低处30厚,适用大面积厨厕)； 7、刷氯丁胶稀释液一道； 8、楼面砼结构层（底层100厚C10素砼垫层）；9、（底层素土夯实）。楼地面地面地砖、大理石（花岗石）。 注： 具体作法按设计施工图施工。楼面地砖楼面；水泥砂浆楼面；保温楼面踢脚线水泥砂浆；瓷砖；大理石（花岗石）。墙面内墙水泥混合砂浆抹面刷乳胶漆，瓷砖。外墙水泥混合砂浆抹面刷乳胶漆天棚轻钢龙骨石膏板吊顶刷乳胶漆；水泥砂浆顶棚刷乳胶漆。门窗入户防盗门、防火门、全板平开夹板门、白玻白色塑钢推拉门、白玻白色塑钢窗。注明具体做法按设计图施工、规范标准、变更核定及建设单位要求1.2、 工程特点：1.2.1、 本工程在成都市*片区处，关系市容环境、社会信誉，施工现场必须做好文明施工。采取严密的安全防护措施，必须合理安排好工序的穿插作业。1.2.2、 本工程施工现场比较好，必须合理规划施工平面布置，凡进场材料必须按规化要求堆放整齐，做好文明施工现场。1.2.3、 本工程处于成都市龙泉区柏合镇新光村东山片区，道路平坦，交通运输方便，材料直接运输到工地。1.2.4、 本工程为现浇钢筋砼框剪结构（地下一层地下室）及单体地下室工程项目。1.3、 地质地貌、气象情况：1.3.1、 地质地貌：本工程场地位于*11、12组，北为南西流向的芦溪河，南西为成都市*B区。拟建场地为耕植地和果树、苗圃地，受场地北侧芦溪河冲刷的影响，原始地形变化较大，场地北西侧为地势低洼的凹地，地面标高为513.86516.36 m，高差为2.50m；场地南侧为原山前台地，地势较高，地面标高为516.56522.46 m，高差为5.90m。场地南北地面最大高差约为8.60m。地貌单元属龙泉山的山前台地的宽缓浅丘地带。具体详见地质勘察资料。1.3.2、气象水文特征：气象概况：拟建场地属盆地亚热带润湿气候区，气候特点是春早、夏热、秋雨、冬暖、日照少、降雨充沛集中，其气象特征为：a、气温：多年平均值16.2，极端最高值为37.3（1953年5月18日），极端最低值为-5.9（1975年12月15日）。b、降水量：多年平均值947.0mm/年，日最大值为195.2.0mm（1959年7月15日）c、蒸发量（蒸发力）多年平均值1020.5mm/年。d、相对湿度：多年平均值82%。e、日照时数：多年平均值1228.3小时/年。f、风速风向：多年平均风速为1.2m/s，最多风向为NNE，出现11%（连续剧3年平均值），该最多风速方向的最大风速（10分钟平均最大风速）为12m/s；最大风速（10分钟平均最大风速）为14.8m/s，其风向为NE；极大风速27.4m/s（1961年6月2日），其风向为SSE。水文：本场地主要河流为场地北侧的芦溪河，约呈南北流向。枯洪期流量受上游水库宝狮湖的影响，变化不大。2、 施工布置：2.1 现场施工组织机构：2.1.1、 本工程实行项目管理，由项目经理部统一指挥和协调,并组织全面的施工，加强现场管理，制定相应的管理措施和目标。2.1.2、 项目经理部的组成：以项目经理、技术负责人、责任工长、工长、质量员、安全员、内业、材料、试验人员组成项目部。2.1.3、 本项目部具有丰富施工经验，由一批素质高、责任心强的技术骨干组成，在保证工程质量、安全、文明施工、合同工期及效益等有完善的管理方法，创建过优良工程。2.1.4、各主要组成人员及岗位职责：职 务岗 位 职 责 内 容项目经理负责工程有关一切事务，有权奖罚，对外经营，工程决策。项目副经理负责项目部与协作单位的协调、施工生产、主管后勤、劳资、人力、现场安全、文明施工。技术负责人负责工程管理、编制施工组织设计等技术工作（包括质量检查，新技术应用以及文件资料控制、检验试验、纠正预防质量审核等要素的具体实施）。责任工长（1）执行施工组织设计的总体要求，对项目进行施工管理，严格遵守各项操作规程，施工验收规范及有关标准。（2）负责组织大、中、小型施工机械设备进出厂协调管理，监督维修和保养等保证工作。（3）负责编制工程总控计划、月进度计划、周进度计划及统计工作，控制协作单位的施工进度安排。（4）负责对工程质量及安全事故进行调查，并向项目经理及技术负责人提交调查结果和分析，根据处理方案监督责任单位的整改工作。（5）贯彻执行总工的总体技术方案策划，具体详细提出项目技术要点、质量方针、安全措施、工期目标，新技术的开发运用，以及文件档案资料的归纳统计、报审、归档，检验、试验、纠正预防质量措施的制定等要素的具体实现。施工工长按施工图纸、规范、规程、施工方案组织施工，保证质量、安全、工期、文明施工，管理各专业工长和现场劳动力，执行项目经理决策，负责工程施工生产及对外协调配合工作。模板工长负责模板制作安装、分项工程进度、质量、安全、文明施工管理。钢筋工长负责钢筋放样、制作、绑扎、分项工程进度、质量、安全、文明施工管理。混凝土工长负责砼分项工程进度、质量、安全、文明施工管理。砌体工长负责砌体分项工程进度、质量、安全、文明施工管理。装饰工长负责装饰装修分项工程进度、质量、安全、文明施工管理。机械工长负责机械、临电正常使用、安全管理。内业技术员负责工程技术归档管理、办理技术核定和签证、收发文件、提施工生产材料计划、报生产计划、审核预结算。质量员落实各项质量控制措施，保证工程质量、强制性标准的执行、检查，积极配合监理和上级部门开展各项质量管理工作。安全员（1）执行施工组织设计的总体要求，对项目进行施工管理，严格遵守各项操作规程，施工验收规范及有关标准。（2）负责组织大、中、小型施工机械设备进出厂协调管理，监督维修和保养等保证工作。（3）负责对工程安全事故进行调查，并向项目经理及技术负责人提交调查结果和分析，根据处理方案监督责任单位的整改工作。（5）贯彻执行总工的总体技术方案策划，具体详细提出项目技术要点、安全措施、纠正预防安全措施的制定等要素的具体实现。试验、计量员推广应用十项新技术；控制工程计量、配合比、试验检验、使用材料质量的保证管理工作。内业、预算员（1）负责编制工程预算、结算书、保证工程收入。（2）办理预算签证，落实索赔款项。（3）定时盘点，协助做成本核算。（4）有效控制成本费用的开支，做好成本分析。（5）建立、健全各类台帐、报表等内业资料管理。（6）负责技术部提出的材料计划接收、传递。劳资员负责劳资管理工作，各施工班组、技术力量的选择。2.2、 施工任务划分：中铁二局第四建筑公司总承包，实行总分包责任制。土建、水电、装饰装修由本公司项目部执行施工；机械设备由租赁公司提供管理。2.3、 土建与各专业施工单位协调配合：2.3.1、 项目经理部对整个工程的质量和进度全面负责，统一协调、制定计划，对进出场时间、交叉作业的搭接，使用垂直运输机械，临时用房的分配，施工用电、用水等进行统一管理。2.3.2、 质量管理：各专业施工单位应对专业施工项目分部分项质量向总分包单位负责，及时提供准确的质量、技术、方案等资料，交与土建单位统一收集、汇总整理交工资料。2.3.3、 现场管理：各专业施工单位执行该项目制定的管理制度，确保安全、文明施工、综合治理等方面的规定。2.4、 针对该工程：项目部采取集中优势，实行人、财、物的优化和动态管理，创建高速优质工程，抓好全面质量管理。2.5、 该工程现浇框剪结构组成（地下室一层），为确保工期，组织均衡连续流水施工，是缩短工期的有效措施。2.6、 主要施工机械选择：2.6.1、 本工程为现浇砼框剪结构，工程量较大，垂直运输在主体阶段各幢配备一台塔吊， 13#、14#配备50t/m塔吊，共2台。10#、11#、12#配备40t/m塔吊，共3台。结合围护砌体和装饰装修阶段，配备8台龙门吊作垂直运输（10#、13#、14#各两台，11#、12#各一台）。2.6.2、现场需用机械的配备：主体阶段采用商品砼，具体由商品砼公司根据实际使用配备车辆和泵车、输送管道。2.6.3、砌体和装饰装修阶段：配五台JZC350式搅拌机搅拌砼和砂浆。2.6.4、配备施工现场所需要其它机械设备。具体：详见“机械需用计划表”及“施工总平面布置图。2.7、 施工顺序及工艺流程：2.7.1、根据本工程特点，满足工期要求，提高工程质量，加快施工进度，减轻劳动强度，节约材料及周转材料，设备使用效率，采取均衡连续流水施工。2.7.2、主体施工至八层后插入填充墙体砌筑，因工期紧，主体采取分为两次验收，提前插入室内装饰装修。主体断水后进入屋面和外装饰装修，采取从上往下进行施工。具体安排：详见“施工流程图”。2.8、 施工平面布置：详见“施工总平面布置图”。3、 施工准备：3.1、 技术准备：3.1.1、 项目经理部在工程开工前，应先组织有关施工技术人员认真熟悉施工图和理解设计意图，学习和掌握国家有关现行施工验收规范及验收标准、规程，进行详细的图纸预审和会审。3.1.2、 认真贯彻企业的技术规范化、标准化、程序化管理。3.1.3、 抓紧编制施工图预算及工料分析，及时办理预决算造价签证。3.1.4、 加强工程质量管理，针对工程特点，要求分部分项工作前作详细的技术及安全交底。3.1.5、 开工前；项目技术负责人应针对工程管理特点，技术难点，重要部位及施工程序和方法、要求、注意事项等向项目部管理人员作详细的技术交底。3.1.6、 职工入场时；项目经理针对工程管理特点，作具体的质量，安全、工期、文明施工、综合治理等方面的入场教育。3.1.7、 在分部分项工程施工前，责任工长，针对工程管理特点，向各分管工长作具体的质量，安全、工期、文明施工要求，编制周、月生产计划的安排。3.1.8、 在分项工程施工前，专业工长针对单项管理特点向作业班组作详细的安全、质量技术要求，操作规程、工艺程序的书面交底，编制周作业计划指导书。3.1.9、 在施工操作前，班组长应针对班组管理特点向组员作具体的工作安排，保证安全、质量、进度等要求。3.2、 现场规划：3.2.1、临时设施规划：（1）、 做好施工道路、水、电三通，场地平整、无障碍物，保证施工顺利。（2）、 修建临时设施：（办公室、库房、钢筋房、搅拌台、食堂、宿舍）具体布置：详见“施工总平面布置图”。（3）、 合理使用施工场地，布置砂、石、砖、钢筋、钢材、周转材料等堆场，机械使用位置。具体：详见“施工总平面布置图”。（4）、 排水排污：采取有组织设置排水，砖砌明沟，在主要车辆通道处加砼盖板，污水必须经三级沉淀后排入管网。具体：详见“施工平面布置图”。3.2.2、 施工现场用电：（2）、 本工程主要使用机械：五台塔吊，八台龙门吊、五台搅拌机、钢筋机械配套、电焊机、振动器、木工机器等。具体：详见“施工机具计划表。（2）、 施工现场按动力和生活分开设置线路，采用电杆架设，以50mm2的铝芯塑料线为主线，分支线采用胶管线，配备总配电柜和分配电箱。现场电路的工作电流量暂按250KW计算，具体使用的功率，配置线路，详见“施工用电组织设计”。3.2.3、 现场用水，综合考虑生产和生活，消防需用水量，主管选用DN50、支管DN38，并配备生产和生活用表。3.3、 资源准备：3.3.1、机具准备：本工程工期较紧，为了满足施工需要，平衡调度、充分发挥使用率，按进度所需计划进出场。机 械 需 用 计 划 表序号机械名称规 格单位数量功 率需 用 时 间1塔吊QTZ4510台327.3KW3=81.9KW按需用时间进场2塔吊QTZ5010台227.3KW2=54.6KW按需用时间进场龙门吊卷扬机台87.5 KW8=60.0KW按需用时间进场3搅拌机JZC350台56.5 KW5=32.5KW按需用时间进场4切断机QJS40台35.5 KW3=16.5KW按需用时间进场5弯曲机WJ40台32.8 KW3=8.4KW按需用时间进场6钢筋调直机GT6/8台39 KW5=27KW按需用时间进场7对焊机UNI100台3100KVA3=300KVA按需用时间进场8压力焊机BX3300台530KVA5=150KVA按需用时间进场9交流电焊机BX3300台530KVA5=150KVA按需用时间进场10圆盘锯MJ104台53 KW5=15KW按需用时间进场11木工刨机台53 KW5=15KW按需用时间进场12振动器HZ6X-50台101.1 KW10=11.0KW按需用时间进场13振动器B11A台61.1 KW5=6.6KW按需用时间进场15打夯机HW-60台52.8KW5=14.0KW按需用时间进场16施工照明考虑30KW合 计全部同时使用：主要同时使用：942.5KW232. 5KW3.3.2、 材料准备：本工程所需材料，提前作出需用计划，对市场进行调查，货比三家，选用优质合格产品，签订供需合同，按合同的要求，时间供应进场。详见“主要材料需用计划表”主 要 材 料 需 用 计 划 表序号材 料 名 称规 格单位数量进场时间备 注1水泥（大厂）425#t按需用时间分批进场因材料供应量较大，应按生产进度，分批提前三天通知，按所需计划供应进场，甲供材料应提前1周通知。2水泥（小厂）325#t按需用时间分批进场3钢材10以上t按需用时间分批进场4钢材10以下t按需用时间分批进场5型钢t按需用时间分批进场6木材一等m3按需用时间分批进场7砾石052m3按需用时间分批进场8砾石24m3按需用时间分批进场9细砂m3按需用时间分批进场10中砂m3按需用时间分批进场11粗砂m3按需用时间分批进场12页岩实心砖m3按需用时间分批进场13页岩多孔砖m3按需用时间分批进场14页岩空心砖m3按需用时间分批进场15瓷砖按需用时间分批进场16地砖按需用时间分批进场17保温材料m3按需用时间分批进场3.3.3、 周转材料：应提前作出需用计划，及时组织进场，使用完后应及时组织退场。详见“周转材料需用计划表”周 转 材 料 需 用 计 划 表 序号材 料 名 称规 格单位数量进 场 时 间出 场 时 间1钢管t按需用时间进场完工急时退场2钢模m2按需用时间进场完工急时退场3扣件个按需用时间进场完工急时退场4架板块按需用时间进场完工急时退场5U型卡个按需用时间进场完工急时退场6胶合板张按需用时间进场收集存库7白色安全网3m6m床按需用时间进场收集存库8绿色2000目密网3m6m床按需用时间进场收集存库备 注按施工生产实际所需供应。3.3.4、 劳动力组织：本工程工期紧，采取流水穿插工序施工，针对各阶段施工情况，实行劳动力动态管理模式，选择组织技术水平过硬的作业班组施工。劳动力的安排详见“主要劳动力需用计划及动态曲线图”劳 动 力 需 用 计 划月份计划工 种45678910111212345备 注人数人数人数人数人数人数人数人数人数人数人数人数人数人数根据实际施工进度情况，及时调整劳动力。普 工5070808080806060404040403020钢 筋 工100150150150150150120505030木 工20030030030030030024010010060砼 工60808080808060604040砖 工150150150150120100抹 灰 工15018022022022012050架 工405050505060606050404020机 操 工3030303045454515151515151310电 工55555555555332机 修 工55555555555332电 焊 工55555553332211装饰装修12016020018012080涂料油漆10015015010060后 勤55555554444332管 理88888888888888合 计468698718718883883913699790840649524321165劳动力动态曲线图月份45678910111212345883883913900880860840840820790800780760740718718720698699700680649660640620600580560524540520500468480460440420400380360340321320300280260240220200165180160140120100806040204、分部分项主要施工方法：4.1、施工工艺流程：测量放线开挖基础安装预埋配合施工基础地下室施工主体结构施工施工准备屋面施工外装饰施工室外施工砌体施工安装配合施工装饰装修施工综 合 调 试分阶段验收交工验收4.2、 施工测量：工程测量规范GB5002693；4.2.1、 首先熟悉设计施工图，根据设计、规划、业主单位提供的红线座标点及高程水准点，进行验算准确后测量放线。4.2.2、 测量放线时，应按要求，严格准确控制，并及时办理放线记录资料。4.2.3、 根据工程特点，确保工程质量，选用精度高的仪器，经过检验合格后使用，以保证施工测量准确无误。4.2.4、 本工程采用J2经纬仪、S3水准仪，结合吊线垂、钢尺等进行轴线、标高的控制。4.2.5、 测量放线是整个工程的重点，配备1名专职测量员、施工员配合进行测量工作，测量放线完成后，应由测量员组织，由项目技术负责人会同责任工长进行复测验收正确后，才能进行施工。4.2.6、 根据施工现场实际情况，建立轴线、标高控制网点。控制点应设置在临近的固定建筑物上，在不易受到破坏的位置，标注明显的红三角。4.2.7、 基础施工前，必须对原放的轴线，标高复核验收合格后，方能施工。基础完工后，将轴线、标高投放
