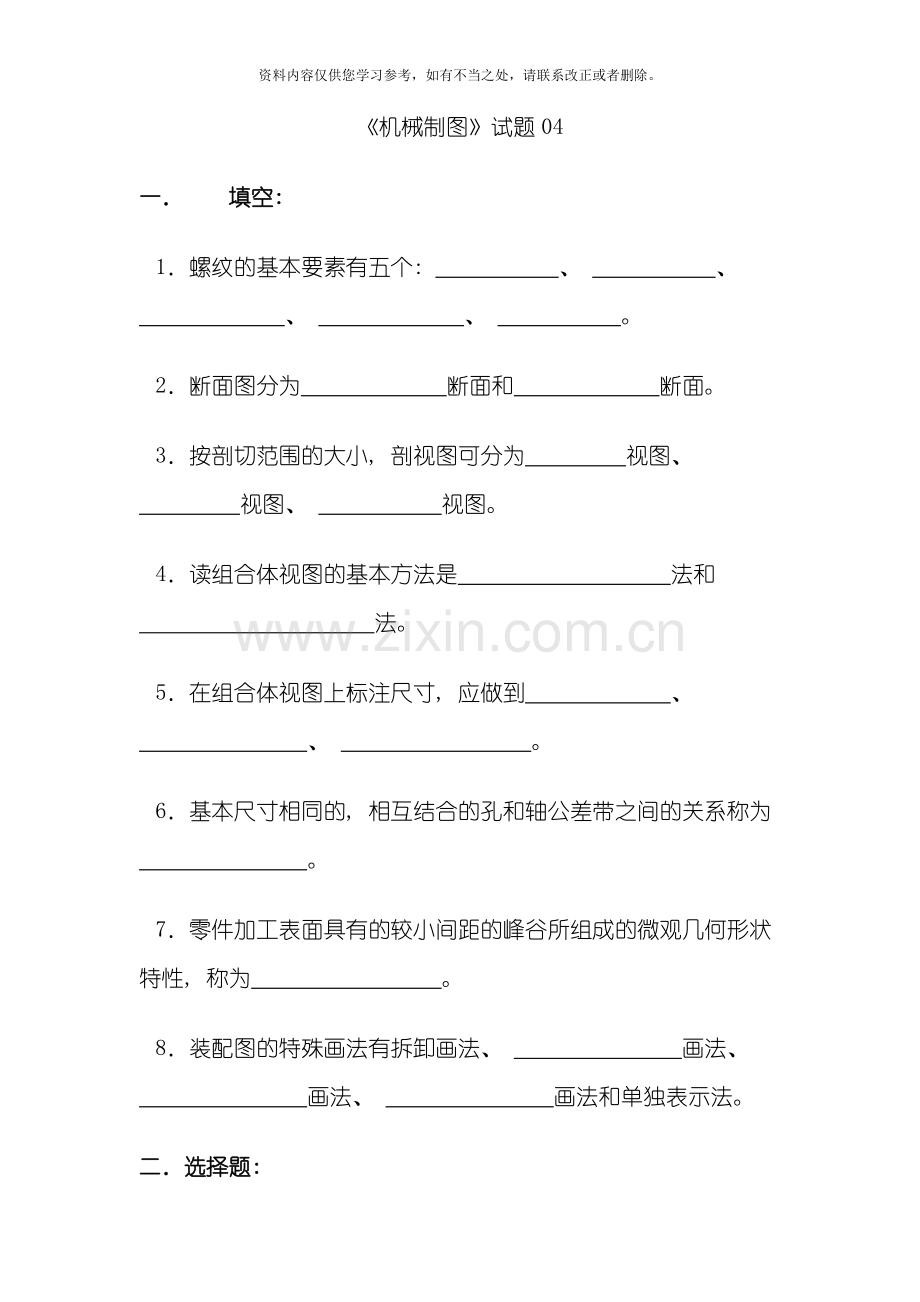

《机械制图》试题04
一．  填空:
1．螺纹的基本要素有五个:       、       、        、        、       。
2．断面图分为       断面和       断面。
3．按剖切范围的大小, 剖视图可分为     视图、      视图、       视图。
4．读组合体视图的基本方法是          法和           法。
5．在组合体视图上标注尺寸, 应做到       、         、          。
6．基本尺寸相同的, 相互结合的孔和轴公差带之间的关系称为        。
7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性, 称为         。
8．装配图的特殊画法有拆卸画法、         画法、         画法、         画法和单独表示法。
二．选择题:
1.有一左旋梯形螺纹, 其公称直径为30, 螺距为6, 导程12,其代号应为        。
A. M 30 × 6      B. Tr30×12(p6)LH      C. G1/2A     D. Tr30×p6
2.判断B－B断面图, 正确的答案是         。

3．看懂主、 俯视图, 想象出组合体的形状, 找出正确的左视图        。

4．下列各图中, 合理的钻孔工艺结构是        。

A              B                C              D
5．代号为6206的滚动轴承, 表示轴承内圈直径为       mm的深沟球轴承。
A. 30        B. 40        C. 8        D. 80
6．在画半剖视图时, 半个视图与半个剖视图的分界线是        。
A. 虚线       B. 细实线       C. 细点画线        D. 粗实线
7．正确的内外螺纹旋合画法如图        。

A               B                C               D
8. 下列局部剖视图中, 正确的画法是        。

A              B              C              D
9.根据下列公差带图, 可判断出        为过渡配合。

A               B                C                D
10. 下列四组视图中, 主视图均为全剖视图, 其中        的主视图有缺漏的线。

A               B                C.                D
三．组合体作图题
1.已知组合体的主视图和俯视图, 画出组合体的左视图, 虚线不可省略。
2.补全组合体的尺寸, 尺寸数值按1∶1在图中量取后取整数。

( 第1题图)                                      ( 第2题图)

四．表示方法作图题
1．根据给定的视图, 在指定位置将主视图改画为全剖视图。
2．补画主视图中缺漏的线。

( 第1题图)                                      ( 第2题图)

五．读零件图
    读懂阀盖零件图, 填空并回答问题。
1.从标题栏可知, 阀盖按比例        绘制, 材料为铸钢。阀盖的实际总长为        mm。
2.阀盖由主视图和左视图表示。主视图采用        剖视图, 表示了两端的阶梯孔、 中间通孔的形状及其相对位置, 右端的圆形凸台, 以及左端的外螺纹。
3.阀盖的轴向尺寸基准为注有表面粗糙度Ra12.5的右端台缘端面, 由此注有尺寸4、        以及5、 6等。阀盖左右两端面都是轴向的辅助尺寸基准。
4.阀盖是铸件, 需进行时效处理, 其目的是为了消除        。注有公差的尺寸Φ50h11()的凸缘与阀体有配合要求, 该尺寸的标准公差等级为        级、 基本偏差代号为        、 其最大极限尺寸为        、 最小极限尺寸为        。
5.作为长度方向上的主要尺寸基准的端面相对阀盖水平轴线的垂直度位置公差为        mm。
6.在下面空白处用适当比例画出阀盖的右视图。

《机械制图》试题04答案
一．  填空:
1．螺纹的基本要素有五个: 牙型 、 公称直径 、 螺距 、 线数 、 旋向 。
2．断面图分为 移出 断面和 重合 断面。
3．按剖切范围的大小, 剖视图可分为 全 视图、 局部 视图、 半 视图。
4．读组合体视图的基本方法是 形体分析 法和 面形分析 法。
5．在组合体视图上标注尺寸, 应做到 正确 、 齐全 、 清晰 。
6．基本尺寸相同的, 相互结合的孔和轴公差带之间的关系称为 配合 。
7．零件加工表面具有的较小间距的峰谷所组成的微观几何形状特性, 称为 表面粗糙度 。
8．装配图的特殊画法有拆卸画法、 假想 画法、 简化 画法和 夸大 画法和单独表示法。
二．选择题:
1.有一左旋梯形螺纹, 其公称直径为30, 螺距为6, 导程12,其代号应为   B   。
A. M 30 × 6      B. Tr30×12(p6)LH      C. G1/2A     D. Tr30×p6
2.判断B－B断面图, 正确的答案是   C    。

3．看懂主、 俯视图, 想象出组合体的形状, 找出正确的左视图   A    。

4．下列各图中, 合理的钻孔工艺结构是    C   。

A              B                C              D
5．代号为6206的滚动轴承, 表示轴承内圈直径为  A    mm的深沟球轴承。
A. 30        B. 40        C. 8        D. 80
6．在画半剖视图时, 半个视图与半个剖视图的分界线是   C   。
A. 虚线       B. 细实线       C. 细点画线        D. 粗实线
7．正确的内外螺纹旋合画法如图   A    。

A               B                C               D
8. 下列局部剖视图中, 正确的画法是   B    。

A              B              C              D
9.根据下列公差带图, 可判断出   C   为过渡配合。

A               B                C                D
10. 下列四组视图中, 主视图均为全剖视图, 其中   A    的主视图有缺漏的线。

A              B                C.                D
三．组合体作图题
1.已知组合体的主视图和俯视图, 画出组合体的左视图, 虚线不可省略。
2.补全组合体的尺寸, 尺寸数值按1∶1在图中量取后取整数。

( 第1题图)                                      ( 第2题图)

四．表示方法作图题( 20分)
1．根据给定的视图, 在指定位置将主视图改画为全剖视图。
2．补画主视图中缺漏的线。

( 第1题图)                                      ( 第2题图)

五．读零件图
    读懂阀盖零件图, 填空并回答问题。
1.从标题栏可知, 阀盖按比例 1: 2 绘制, 材料为铸钢。阀盖的实际总长为 44 mm。
2.阀盖由主视图和左视图表示。主视图采用   全   剖视图, 表示了两端的阶梯孔、 中间通孔的形状及其相对位置, 右端的圆形凸台, 以及左端的外螺纹。
3.阀盖的轴向尺寸基准为注有表面粗糙度Ra12.5的右端台缘端面, 由此注有尺寸4、  44以及5、 6等。阀盖左右两端面都是轴向的辅助尺寸基准。
4.阀盖是铸件, 需进行时效处理, 其目的是为了消除 内应力 。注有公差的尺寸Φ50h11()的凸缘与阀体有配合要求, 该尺寸的标准公差等级为  11  级、 基本偏差代号为  h  、 其最大极限尺寸为 50 、 最小极限尺寸为 49.84 。
5.作为长度方向上的主要尺寸基准的端面相对阀盖水平轴线的垂直度位置公差为 0.05 mm。
6.在下面空白处用适当比例画出阀盖的右视图。
