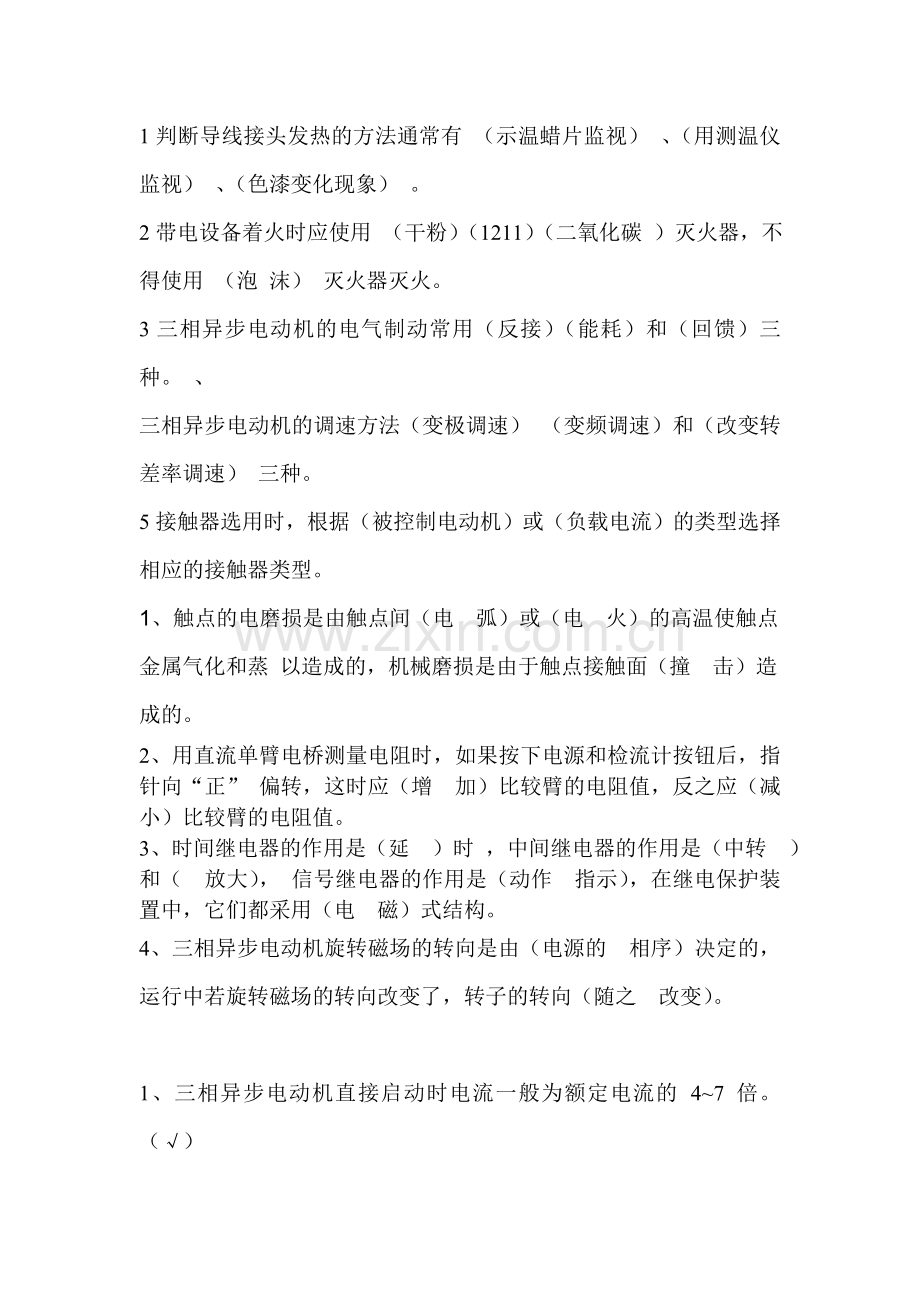

1、1判断导线接头发热的方法通常有 (示温蜡片监视) 、(用测温仪监视) 、(色漆变化现象) 。 2带电设备着火时应使用 (干粉)(1211)(二氧化碳 )灭火器,不得使用 (泡 沫) 灭火器灭火。 3三相异步电动机的电气制动常用(反接)(能耗)和(回馈)三种。 、三相异步电动机的调速方法(变极调速) (变频调速)和(改变转差率调速) 三种。 5接触器选用时,根据(被控制电动机)或(负载电流)的类型选择相应的接触器类型。1、触点的电磨损是由触点间(电 弧)或(电 火)的高温使触点金属气化和蒸 以造成的,机械磨损是由于触点接触面(撞 击)造成的。 2、用直流单臂电桥测量电阻时,如果按下电源和检流计按

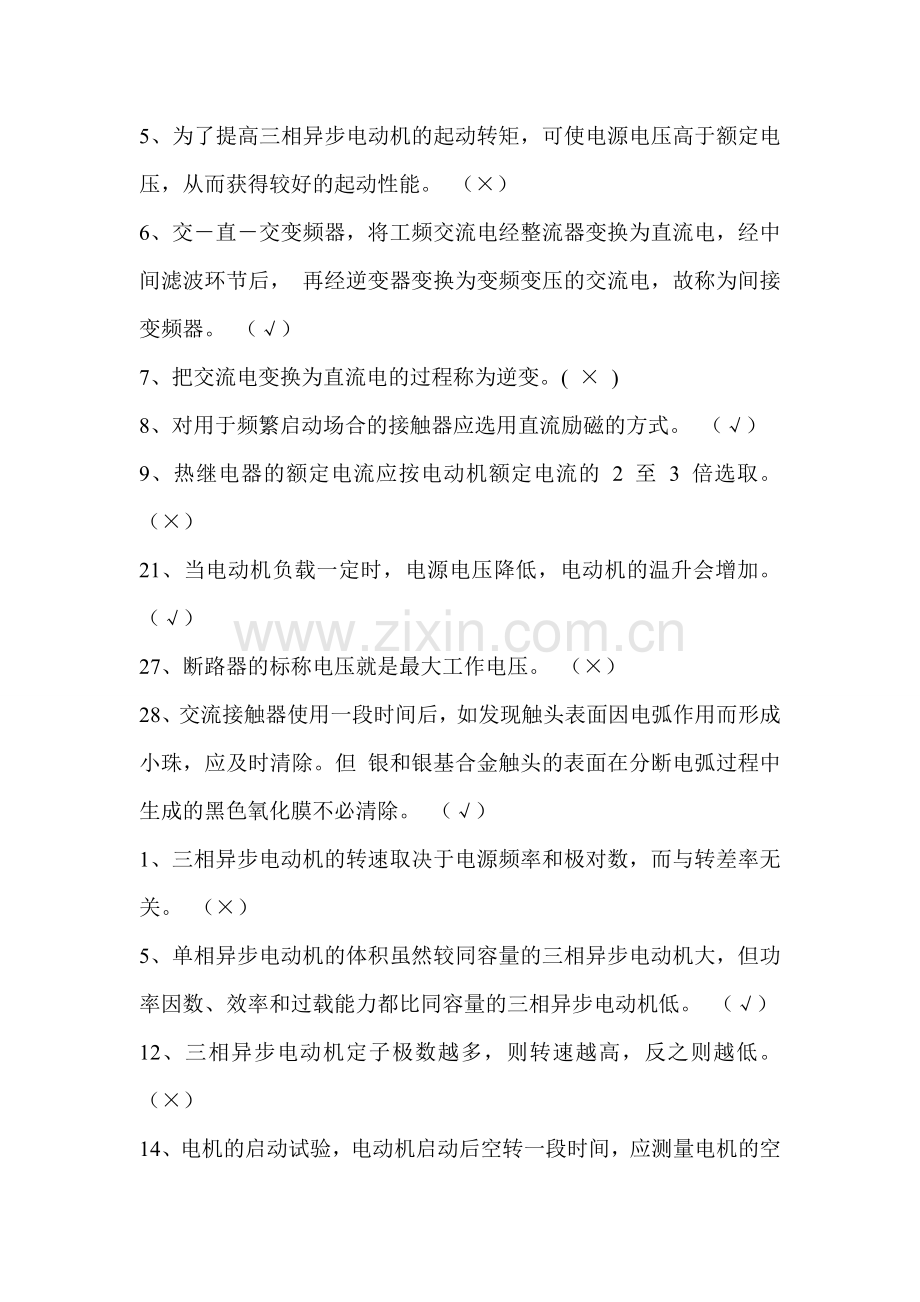

2、钮后,指针向“正” 偏转,这时应(增 加)比较臂的电阻值,反之应(减 小)比较臂的电阻值。3、时间继电器的作用是(延 )时 ,中间继电器的作用是(中转 )和( 放大), 信号继电器的作用是(动作 指示),在继电保护装置中,它们都采用(电 磁)式结构。 4、三相异步电动机旋转磁场的转向是由(电源的 相序)决定的, 运行中若旋转磁场的转向改变了,转子的转向(随之 改变)。 1、三相异步电动机直接启动时电流一般为额定电流的 47 倍。 () 5、为了提高三相异步电动机的起动转矩,可使电源电压高于额定电压,从而获得较好的起动性能。 () 6、交直交变频器,将工频交流电经整流器变换为直流电,经中间滤波环
3、节后, 再经逆变器变换为变频变压的交流电,故称为间接变频器。 () 7、把交流电变换为直流电的过程称为逆变。( ) 8、对用于频繁启动场合的接触器应选用直流励磁的方式。 () 9、热继电器的额定电流应按电动机额定电流的 2 至 3 倍选取。 () 21、当电动机负载一定时,电源电压降低,电动机的温升会增加。 () 27、断路器的标称电压就是最大工作电压。 () 28、交流接触器使用一段时间后,如发现触头表面因电弧作用而形成小珠,应及时清除。但 银和银基合金触头的表面在分断电弧过程中生成的黑色氧化膜不必清除。 () 1、三相异步电动机的转速取决于电源频率和极对数,而与转差率无关。 () 5、单相
4、异步电动机的体积虽然较同容量的三相异步电动机大,但功率因数、效率和过载能力都比同容量的三相异步电动机低。 () 12、三相异步电动机定子极数越多,则转速越高,反之则越低。 () 14、电机的启动试验,电动机启动后空转一段时间,应测量电机的空载电流。 ( ) 26.变频调速适合于笼型异步电动机。 ) 27.变极调速只适合于笼型异步电动机。 31.三相异步电动机的转子转速不可能大于其同步转速。 ) (32.三相绕线式电动机用频敏变阻器起动, 起动过程是其等效电阻的变化是从大变小, 其电流变化是从小变大。 ) 35.只要在三相交流异步电动机的每相定子绕组中都通入交流电流,便可产生定子旋转磁场。 )
5、39.三相笼型异步电动机采用减压起动的目的是为了降低起动电流,同时增加起动转矩。 )40.采用星三角减压起动时,起动电流和起动转矩都减小为直接起动时的 1/3 倍。 ) (41.三相异步电动机在满载运行时,若电源电压突然降低到允许范围以下时,三相异步电动机转速下降,三相电流同 时减小。 ) 42.三相异步电动机在运行中若一相断路,则电动机停止运行。 ) ( 43.长期闲置的异步电动机,若要使用时可以直接起动。 ) ( 44.三相异步电动机采用熔丝保护时,当三相异步电动机的电流达到熔丝的额定电流时,熔丝立即熔断。 ( 60.电动机在工作过程中,其温升越低越好。 ) 61.三相笼型异步电动机运行时
6、,若电源电压下降,则定子电流减小。 ) 一、 单项选择题(在下列每小题的四个备选答案中选出一个准确的答案,并将其字母填入 题干的括号内。每小题1分,共10分) 1、在异步电动机各种部件中,最轻易受到损坏的是(D ) A、转子 B、定子铁心 C、定子绕组 D、轴承 10、 电气设备的电流保护主要是对过电流进行延时保护和对短路进行瞬时保护, 按电流数值 对过电流和短路的详细判定是(C) A、2倍额定电流以下的是过电流,超过2倍额定电流的是短路 B、5倍额定电流以下的是过电流,超过5倍额定电流的是短路 C、 、10倍额定电流以下的是过电流,超过10倍额定电流的是短路 D、20倍额定电流以下的是过电流
7、,超过20倍额定电流的是短路50.三相异步电动机起动转矩不大的主要原因是( D ) 。 A.起动时电压低 B.起动时电流不大 C.起动时磁通少 D.起动时功率因数低 53.异步电动机作空载试验时,其试验时间不应小于( C )h。 A.0.5 B.1.0 C.2.0 D.2.5 59 电动机采用电磁抱闸和电磁离合器进行制动的原理是( B ) A.电流的热效应 B.电流的磁效应 C.电磁感应 D.电流的化学效应61 绕线式异步电动机,采用转子串联电阻进行调速时,串联的电阻越大,则转速( C ) A.不随电阻变化 B.越高 C.越低 D.测速后才可决定 67、电机在额定负载运行下,若电源电压低于额定
8、电压 10%时,则会引起电机过热,但是当电源电压高于额定电压 10%则会引起电机(D ) 。 A:温度下降 B:温度上升 C:温度不变 D:温度急剧上升 68、三相异步电动机正在空载运行时,声响沉重,转动乏力,停机后再也无法空载起动,这种故障是( B)引起的。 A:转子轴承碎裂 B:缺了一相电源 C:定子绕组接错接反 D:定子绕组匝间局部短路 71、电机起动瞬间其空载起动电流与重载起动电流关系是( C )。 A:大 B:小 C:相等 D:不定 72、一台新的电机,额定电压 380V,其绝缘电阻应大于(C)兆欧才能使用。 A:0.1 B:22 C:0.5 D:1 74、三相异步电动机,若要稳定运
9、行,则转差率应( C )临界转差率。 、大于 、等于 C 、小于 75、一台三相异步电动机,其铭牌上标明额定电压为 220/380 ,其接法应是( B ) 。 、 / 、 / 、 / 、 / 77、三相异步电动机采用减压起动时,其起动电流是全压起动电流的( A )。 、 1/3 、 1/ 2 、 1/ 2 、倍数不能确定 1、电动机在运行中出现哪些现象时应立即停车检修? 答:当电动机在运行中发生:人身触电事故;冒烟起火;剧烈震动;机械损坏;轴 承剧烈发热;窜轴冲击;扫膛;转速下降;温度迅速上升时应立即停车,仔细检查, 找出故障并予以排除。 2、在排除电器设备故障中,要遵循什么原则? 答:1)先
10、动脑,后动手。从故障现象的确定,至分析、检测和判断,都要保持清 醒的头脑。 2)一般情况下,以设备的动作顺序为排除故障时分析、检测的次序。以这为前提,先检查电源,再检查线路和负载;先检查公共回路再检查各分支回路;先检 查控制电路再检查主电路。 问答题:1、带传动有何优缺点? 答:优点:传动平稳,无噪声;有过载保护作用;传动距离较大;结构简单,维护方便,成本低。 缺点:传动比不能保证;结构不够紧凑;使用寿命短;传动效率低;不适用于高温、易燃、易爆场合。 2、 三相异步电动机是怎样转动起来的? 答:当三相交流电通入三相定子绕组后,在定子内腔便产生一个先转磁场。转动前静止不动的转子导体在旋转磁场 的
11、作用下,相当于转子导体相对地切割磁场的磁力线,从而在转子导体中产生了感应电流(电磁感应原理) 。由于 转子内导体总是对称布置的,因而导体上产生的电磁力方向正好相反,从而形成电磁转矩,使转子动起来。由于转 子导体中的电流是定子旋转磁场产生的,因此也成感应电动机。又由于转子的转速始终低于定子旋转磁场的转速, 所以又称为异步电动机。 3、 电动机与机械之间有哪些传动方式? 答:拷贝轮式直接传动;皮带传动;齿轮传动;蜗杆传动;链条传动;摩擦轮传动。 4、 单相桥式整流电流中,如果错误的反接一个二极管,会产生什么结果?如果有一个二极管内部已断路,结果会 如何? 答:在单相桥式整流电流中,如果错误的反接一
12、个二极管,将造成电源短路。如果一个二极管内部已断路,则形成 单相半波整流。 5、 液压传动有何优缺点? 答:优点:可进行无极变速;运动比较平稳;瓜快、冲击小,能高速启动、制动和换向;能自动防止过载;操作 简 便;使用寿命长;体积小、重量轻、结构紧凑。 缺点:容易泄漏,无元件制造精度要求高;传动效率低。 6、使用低压验电笔应注意哪些问题? 答:应注意以下几点: (1) 、测试前先在确认有电的带电体上试验,以证明验电笔是否良好。 (2)使用时应穿绝缘 鞋。 (3)在明亮光线下测试,应注意避光观察。 (4)有些设备工作时,外壳会因感应带电,用验电笔测验会的不到 正确结果,必须用万用表等进行测量其是否
13、真正有电还是感应带电。 (5)对 36V 以下电压的带电体,验电笔往往无 效。 7、造成电动机定、转子相擦的主要原因有哪些?定转子相擦有何后果? 答:造成电动机定、转子相擦的原因主要有:轴承损坏;轴承磨损造成转子下沉;转轴弯曲、变形;基座和端盖裂 纹;端盖止口未合严;电机内部过脏等。定、转子相擦将使电动机发生强烈的振动和响声,使相擦表面产生高温, 甚至冒烟冒火,引起绝缘烧焦发脆以致烧毁绕组。8、简述三相异步电动机几种电力制动原理? 答: (1)反接制动:特点是电动机运行在电动状态,但电磁转矩与电机旋转方向相反。 (2)再生发电制动(回馈制动)当电动机的转速 nn1 时,转子导条被旋转磁场切割的
14、方向与电动状态(n n1 )时恰恰相反,因而转子导体中感应电动势的方向改变,转子电流方向也变得与电动状态时相反,此时电动 机所产生的转矩方向与电动状态时相反。 9、 在交流电压放大 电路中,产生非线性失真的原因有哪些?静态值对失真有何影响? 答静态值取得不适当,会引起非线性失真,此外,温度变化以及其他一些烦扰信号(如电源电压波动、负载的变 化、外界电磁现象) ,均会引起非线性失真;如果静态值取得不合适,交流信号加入后,晶体管可能进入饱和状 态或截止状态,即进入晶体管非线性区域工作,这样会造成非线性失真。 10、一台三相异步电动机的额定电压是 380V,当三相电源线电压是 380V 时,定子绕组
15、应采用那种连接?当三相电 源线电压为 660V 时,应采用那种连接方法? 答:当三相电源线电压为 380V 时,定子绕组采用三角形连接;当三相电源线电压为 660V 时,定子绕组宜采用星形 连接。 11、直流电动机降低转速常用的方法有哪几种? 答:以并励电动机为例,可有以下三种。 降低端电压:此种方法由于存在着端电压降低的同时有导致励磁电流下降的弊端,所以很少使用。增加励 磁电流:即增加磁场,但此方法又受到磁饱和的限制,有一定局限性。在电枢回路中并联电阻,降低电枢端电压。 此方法容易实现,所以一般常用的方法。 12、造成电动机定、转子相擦的主要原因有哪些?定转子相擦有何后果? 答:造成电动机定
16、、转子相擦的原因主要有:轴承损坏;轴承磨损造成转子下沉;转轴弯曲、变形;机座的端盖裂 纹;端盖止口未合严;电机内部过脏等。定、转子相擦将使电动机发生强烈的振动和响声,使相擦表面产生高温, 甚至冒烟冒火,引起绝缘烧焦发脆以至烧毁绕组。 13、万用表的直流电流测量线路中,为什么多采用闭路式分流电路? 答:因为闭合式分流电路中,转换开关的接触电阻与分流电阻的阻值无关,即使接触不良或带负荷转换量程,对表 头也不会有什么不良的影响,能保证测量的准确和仪表的安全,若采用开路式分流电路,则其接触电阻将串入分流 电阻,增大误差,而且接触不好或带负荷转换量程时,大电流将直接通过表头,烧坏表头。 14、试说明磁场
17、强度与磁感应强度的区别? 答:磁场强度用 h 表示,磁感应强度用 B 表示,二者都可以描述磁场的强弱和方向,并且都与激励磁场的电流及分 布情况有关。但 H 与磁场介质无关,而 B 与磁场介质有关。H 的单位是 A/m(按/米) ,而 B 的单位是 T(特斯拉) 。 在有关磁场的计算中多用 H,而在定性描述磁场时多用 B。 15、直流力矩电动机在使用维护中应特别注意什么问题? 答直流力矩电动机在运行中电枢电流不得超过峰值电流,以免造成磁钢去磁,转矩下降。当取出转子时,定子必须 用磁短路环保磁,否则也会引起磁钢去磁。 16、防爆电器设备安装一般有哪些规定? 答:电力设备和电路,特别是在运行时发生火
18、花的电器设备,应尽量装设在爆炸危险场所以外,若需要设在危险 场所内时,应装设在危险性较小的地点,并采取有效的安全措施。爆炸危险场所以内的电气设备和线路,应注意 其免受机械损伤,并应符合防腐、防潮、防晒、防风雨和防风沙等环境条件的要求。有爆炸危险场所内的电气设 备应装设可靠的过载和短路等保护。在爆炸危险场所内,必须装设的插座,应装在爆炸混合无不易积聚的地方; 局部照明灯具,应安装在事故时气体不易冲击的位置。 17、调节斩波器输出直流电压平均值的方法有哪几种? 答:斩波器的输出电压是矩形脉冲波电压,调节输出电压平均值的方法有三种:保持脉冲周期 T 不变而改变脉冲宽 度;保持不变而改变 T;同时改变
19、和 T 18、交流接触器频繁操作时为什么过热? 答:交流接触器启动时,由于铁芯和衔铁之间空隙大,电抗小,可以通过线圈的激磁电流很大,往往大于工作电流 的十几倍,如频繁启动,使激磁线圈通过很大的启动电流,因而引起线圈产生过热现象,严重时会将线圈烧毁。19、怎样正确的的拆修异步电动机?答:在拆修异步电动机前应做好各项准备工作,如所用工具,拆卸前的检查工作和记录工作。拆卸电动机步骤: 拆卸皮带或联轴器,在拆卸皮带和联轴器前应做好标记,在安装时应先除锈,清洁干净后方可复位;拆卸端盖: 先取下轴承盖,再取端盖,并做好前后盖的标记,安装时应按标记复位;拆卸转子:在定转子之间应垫上耐磨的 厚纸防止损伤定值绕
20、组,若绕子很重,可用起重设备安装转子时先检查定子内部是否有杂质,然后先将轴伸端端盖 装上,再将转子连同风扇及后盖一起装入。 20、直流力矩电动机在使用维护中应特别注意什么问题? 答:直流力矩电动机在运行中电枢电流不得超过峰值电流,以免造成磁钢去磁,转矩下降。当取出转子时,定子必 须用磁短路环保磁,否则也会引起磁钢去磁 21、螺旋传动有哪些特点? 答:可把回转运动变为直线运动,且结构简单,传动平稳,噪声小;可获得很大的减速比;产生较大的推力;可实 现自锁。缺点时传动效率低。 22、在异步电动机运行维护工作中应注意什么? 答: 电动机周围保持清洁; 用仪表检查电源电压和电流的变化情况, 一般电动机
21、允许电压波动定为电压的5%, 三相电压之差不得大于 5%,各相电流不平衡值不得超过 10%,并应注意是否缺相运行。定期检查电动机的升温, 常用温度计测量升温,应注意升温不得超过最大允许值;监听轴承有无异常杂音,密封要良好,并要定期更换润 滑油,一般滑动轴承换油周期为 1000h,滚动轴承为 500h;注意电动机音响、气味、振动情况及传动装置情况。 正常运行时,电动机应音响均匀,无杂音和特殊叫声。 23、三相异步电动机的转子是如何转动起来的? 答:对称三相正弦交流电通入对称三相定子绕组,便形成旋转磁场。旋转磁场切割转子导体,便产生感应电动势和 感应电流。感应电流受到旋转磁场的作用,便形成电磁转矩
22、,转子便沿着旋转磁场的转向逐步转动起来。 24、什么叫短路和短路故障?怎样防止短路故障的危害? 答:短路是指电路中某两点由一阻值可以忽略不计的导体直接接通的工作状态。短路可发生在负载两端或线路的任 何处,也可能发生在电源或负载内部。若短路发生在电源两端此时回路中只存在很小的电源内阻,会形成很大的短 路电流,致使电路损坏。所以电源短路是一种严重的故障,应尽量避免。但在电路中为了达到某种特定目的而采用 的“部分短路(短接) ”不能说成是故障。为了防止短路故障的危害扩大,通常在电路中接入熔断器或自动断路器 来进行保护。 25、晶闸管可控整流电路的触发电路必须具备哪几个基本环节?有哪些基本要求? 答:
23、晶闸管的触发电路必须具备:同步电压形成、移相和触发脉冲的形成与输出三个基本环节。晶闸管对触发电路 的要求有: (1)触发电压必须与晶闸管的阳极电压同步; (2)触发电压应满足主电路移相范围的要求; (3)触发电 压的前沿要陡,宽度要满足一定的要求; (4)具有一定的抗干扰能力; (5)触发信号应有足够大的电压和功率。 26、电磁铁通电后为什么会产生吸力? 答:电磁铁的励磁线圈通电后,在线圈的周围产生磁场。当在线圈内放入磁铁材料制成的铁芯时,磁铁即被磁化而 产生磁性。对于电磁铁来说,励磁线圈通电后产生的磁通经过铁芯和衔铁形成闭合磁路,使衔铁也被磁化,并产生 与铁芯不同的异性磁极,从而产生吸力。
24、27、电磁系测量机构为什么不能直接用于交流电的测量? 答:应为磁电系测量机构中的永久磁铁产生的磁场方向恒定不变,如果线圈中通入交流电,会因为电流方向的不断 改变,转动力矩方向也随之发生改变。其可动部分具有惯性,就使得指针在原处几乎不动或作微小的抖动,得不到 正确读数,所以电磁系测量机构不能直接用于交流电的测量。 28、简述三相交流换向器异步电动机的工作原理和调速方法? 答:转子初级绕组引入三相电源而产生旋转磁场,在调节绕组和定子次级绕组中产生感应电动势,在次级回路中产 生电流,形成电磁转矩,转子便转动起来了。改变同相电刷间的张角,即可改变调节电动势进而改变次级回路电 流及电流及电磁转矩,从而改
25、变电动机转速。 29、什么叫直流电动机的机械特性?什么叫串励直流电动机的人工机械特性曲线? 答:当直流电动机的电源电压、励磁电流、电枢回路总电阻都等于常数时,转速与转矩之间的关系,称为机械特性。 答:如果在串励电动机的电枢回路中串入电阻,使转速特性曲线改变,称它们为人工特性曲线。 30、三相笼型异步电动机直接启动是为什么启动电流很大?启动电流过大有何不良影响?答:三相异步电动机直接启动瞬间,转子转速为零,转差最大,而使转子绕组中感生电流最大,从而使定子绕组中 产生很大的启动电流。启动电流过大将造成电网电压波动,影响其他电气设备的正常运行,同时电动机自身绕组严 重发热,加速绝缘老化,缩短使用寿命
26、。 31、什么是涡流?在生产中有何有何利弊? 答:交变磁场中的导体内部将在垂直于磁力线的方向的截面上感应出闭合的环形电流,称为涡流。利用涡流原理可 以制成感应炉来冶炼金属, 利用涡流可制成磁电式、 感应式电工仪表, 电能表中的阻尼器也是利用涡流原理制成的; 在电动机、变压器等设备中,由于涡流存在,将产生附加消耗,同时,磁场减弱,造成电气设备效率降低,使设备 的容量不能充分利用。 32、如何改变三相异步电动机的转向? 答:有异步电动机工作原理可知:异步电动机的需安装方向与旋转磁场的旋转方向一致;而旋转磁场的旋转方 向取决于定子绕组中电流的相序;只要改变异步三相电源的相序,就可改变电动机旋转磁场的
27、选装方向,其转子 转动方向也就随之改变了。 33、变配电所信号回路包括哪些? 答:断路器操作机构常见的有:电磁操动机构;弹簧操动机构;手柄操动机构。操作电源有交、直流两种。 34、电机的铁心制造应注意哪些问题?如果质量不好会带来什么后果? 答:电机铁心制造应注意材料的选择、尺寸的准确性、形状的规则性、绝缘的可靠性、装配的牢固性。如果质量不 好,将使电机励磁电流增大,铁心发热严重,产生振动、噪声和扫膛等。 34、电动机在运行中出现哪些现象时应立即停车检修? 答:当电动机在运行中发生:人身触电事故;冒烟起火;剧烈震动;机械损坏;轴 承剧烈发热;窜轴冲击;扫膛;转速下降;温度迅速上升时应立即停车,仔
28、细检查, 找出故障并予以排除。 35、通常什么原因造成异步电动机空载电流过大? 答:原因是: 1 )电源电压太高; 2 )空气隙过大; 3 )定子绕组匝数不够; 4 )三角形、 Y 接线错误; 5 )电机绝缘老化。36、如何选用电动机的热继电器?其中现有两种接入方式是什么?答:选择热继电器是根据电动机的额定电流,一般按 1.2 倍额定电流选择热元件的电流范围。然后选择热继电器的型号和元件电流等级。 一般热继电器安装可分为直接接入和间接接入两种。直接接入:热继电器和交流接触器组装在一起,热元件直接通过负载电流。间接接入:热继电器和电流互感器配合使用,其热元件通过电流互感器的二次电流。这种热继电器
29、电流范围是根据通过电流互感器拆算到二次来选择的。37、电流互感器有什么作用? 答:电流互感器把大电流按一定比例变为小电流,提供各种仪表使用和继电保护用的电流,并将二次系统 与高电压隔离。它不仅保证了人身和设备的安全,也使仪表和继电器的制造简单化、标准化,提高了经济效益。38、摇测电缆绝缘前,需做哪些工作,为什么先要对电缆进行放电?答: 因为电缆线路相当于一个电容器, 电缆运行时被充电, 电缆停电后, 电缆芯上积聚的电荷短时间内不能完全释放,此时若用手触及,则会使人触电,若接摇表,会使摇表损坏。所以摇测绝缘前,要先对地放电,所以摇测绝缘前,要先对地放电。39、运行中的电力电缆的温度和工作电压有哪
30、些规定? 答:电缆在运行中,由于电流在导体电阻中所产生的损耗、铅皮及钢甲受磁感应作用产生的涡流损耗, 使电缆发热温度升高。当超过一定数值后,将破坏电缆绝缘。一般以电缆外皮温度为准:、6KV 电缆不得高于 50;380V 电缆不得高于 65。电缆线路的允许电压不应超过电缆额定电压的 15以上。 40低压配电柜日常检查项目有哪些?1、确认各位置指示灯与开关实际位置相符;2、设备运行中无异响、无异味;3、低压进线电流、电压表工作正常并指示正常。4、电机保护控制器显示是否正常。5、线电压在353.4406.6V间,相电压在198235.4V间。电流根据负荷情况确定。41、根据下图(高压主线路图及极板升降控制电路图),试叙述水阻柜降压启动过程及原理1QFKM1FRKM42QFKM3RSKM2MM0
