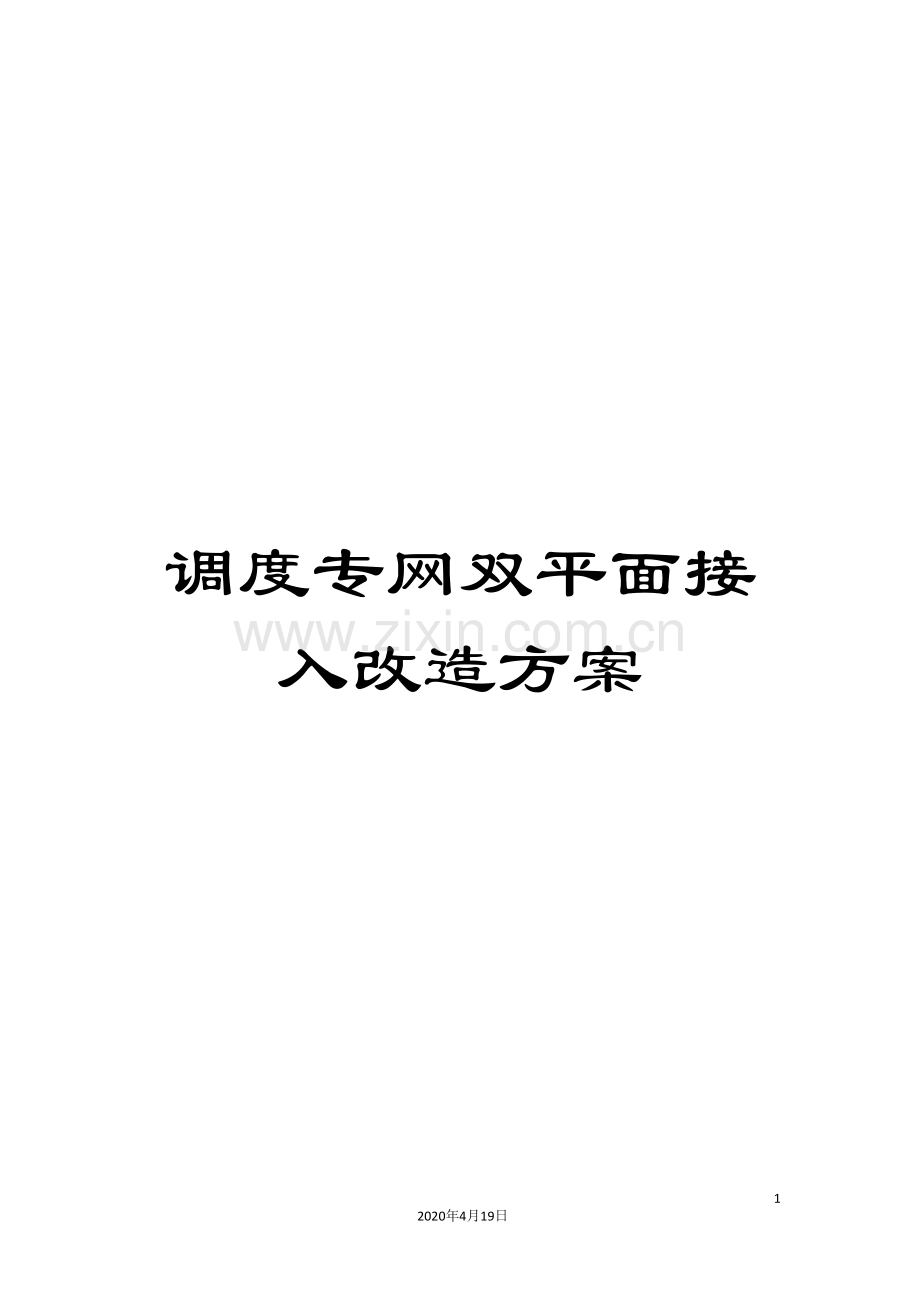

调度专网双平面接入改造方案

4
2020年4月19日
文档仅供参考，不当之处，请联系改正。

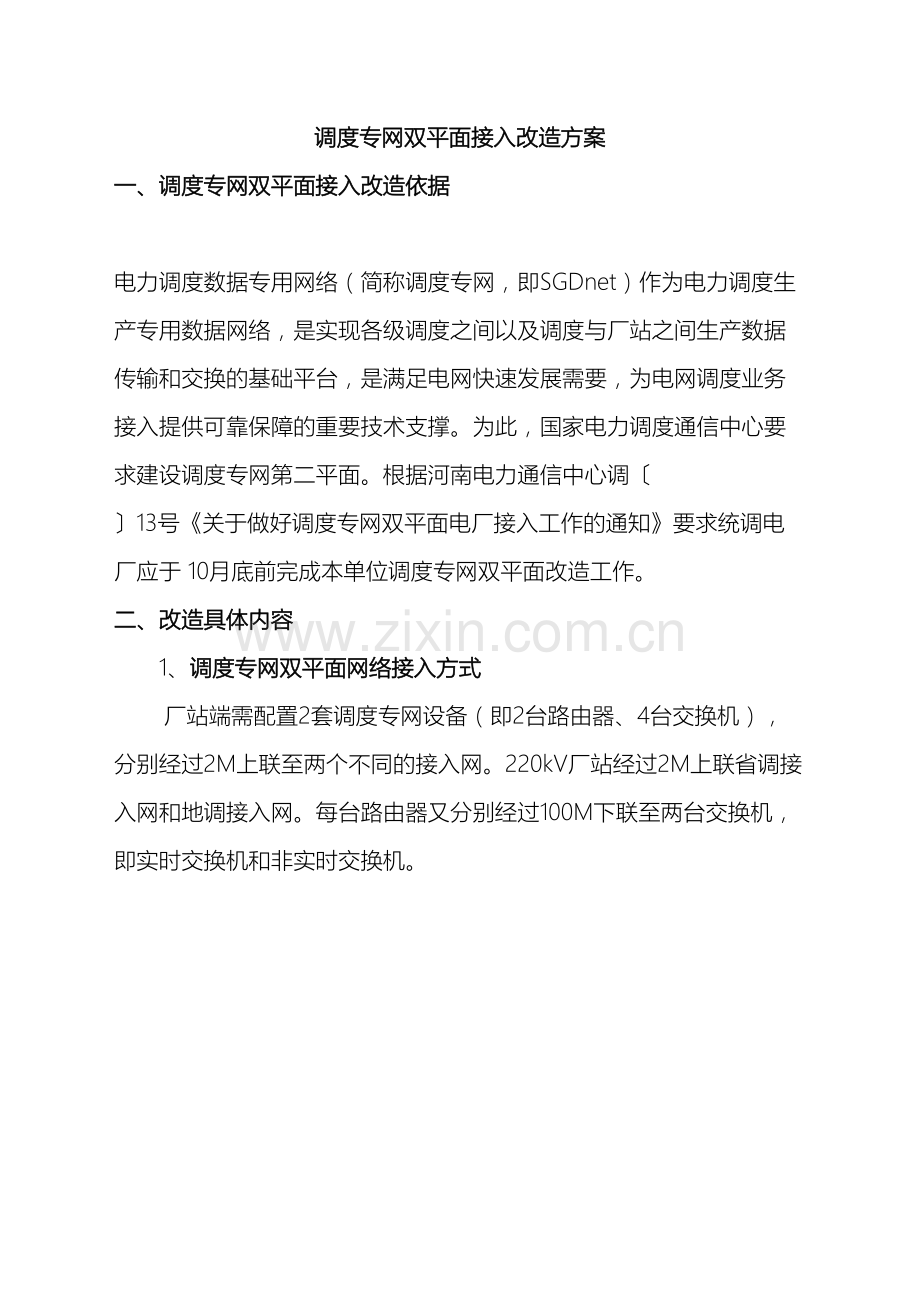

调度专网双平面接入改造方案
一、调度专网双平面接入改造依据
电力调度数据专用网络（简称调度专网，即SGDnet）作为电力调度生产专用数据网络，是实现各级调度之间以及调度与厂站之间生产数据传输和交换的基础平台，是满足电网快速发展需要，为电网调度业务接入提供可靠保障的重要技术支撑。为此，国家电力调度通信中心要求建设调度专网第二平面。根据河南电力通信中心调〔 〕13号《关于做好调度专网双平面电厂接入工作的通知》要求统调电厂应于 10月底前完成本单位调度专网双平面改造工作。
二、改造具体内容
1、调度专网双平面网络接入方式
厂站端需配置2套调度专网设备（即2台路由器、4台交换机），分别经过2M上联至两个不同的接入网。220kV厂站经过2M上联省调接入网和地调接入网。每台路由器又分别经过100M下联至两台交换机，即实时交换机和非实时交换机。

电厂最终应配置2 套专网设备。我公司当前已配置有2 台路由器、2台交换机，当前需新增2 台交换机。两套专网设备应独立组屏，并提供两路独立的供电电源。工程实施时，需要将2 套专网设备分别连接到不同的传输接入网即可。按照电力二次系统安全防护要求，调度数据信息传输应采取纵向认证措施，其中实时业务采用纵向加密认证装置，非实时业务采用防火墙，我公司当前已配置有2 台加密认证装置，需新增两台防火墙。
2、梨园电厂厂端业务接入调度专网双平面方式
2.1 RTU接入
经过双机单卡方式接入。配置有2套RTU主机，每台RTU主机有1个网络接口，分别经过100M接入到专网实时交换机上。
2.2功角测量系统接入
数据集中器（即PDC）的2个网络接口，分别经过100M接入2套专网设备的实时交换机上。
2.3计费系统接入
电量采集器提供2个网络接口，分别经过100M接入2套专网设备的非实时交换机上。
2.4实时调度系统接入
实时调度交换机上2个局域网端口经过光端机、光缆、光端机、 100M接入到2套专网设备的非实时交换机上。当前生产现场需要加装2台光端机，利用现有光缆实现接入。
2.5保护信息系统接入
经过通信管理机2个100M网络接口分别接入到2套专网设备的非实时交换机上。
3、本次改造需新增设备
本次再造在我公司原有调度专网的基础上，需新增以下设备：标准网络机柜1面、防火墙2台、交换机2台、光端机2台、双电源切换装置2台、电源电缆、线缆工具等。
4、安装位置及电源
第一平面在原调度专网屏柜位置不动，第二平面屏柜安装在#2机电子间继电保护电源柜旁备用屏位置。每套专网装置需两套电源，分别取自#1、#2机220V交流不停电（UPS）电源。
三、设备选型及费用预算：
设备选型参考河南电力调度通信中心调〔 〕153号《关于开展河南电力调度数据专网双平面建设及现场情况调查工作的通知》附件四。
梨园电厂调度专网双平面改造工程费用大致16.016万元，具体明细如下：
序号
型号
描述
数量
单价
小计
1、路由器(原专网路由器AR4640两台满足此次改造要求)

2、业务交换机H3C S3600-28TP-SI

1
LS-3600-28TP-SI
H3C S3600-28TP-SI以太网交换机主机,24个10/100Base-T,2个千兆SFP上行口,2个10/100/1000Base-T,交流供电
2
5,580.00
11,160.00
3、网络机柜

1
机柜
结构800X600X2260,浅国际灰，许继
1
5,500.00
5,500.00
4、双电源切换装置

1
双电源切换装置
北京波尔 交直流双电源自动切换器
2
3,000.00
6,000.00
2
电源电缆
4×4mm2屏蔽电缆
320米
30.00
9,600.00
5、工具及线缆

1
线缆、工具
双绞线、铜轴电缆、电源插座、空开等
1
1,000.00
1,000.00
6、光纤部分

1
光纤收发器
单模百兆 OPTON
2
450.00
900.00
7、服务及安装施工费

1
服务费

1
8,000.00
8,000.00
2
安装施工

1
4,000.00
4,000.00
8、加密认证（已有纵向加密认证装置SJW77，满足此次改造要求）

1
防火墙
NGFW4000(TG-4128)
2
57,000.00
114,000.00
总计

160160.00

四、施工要求：
要求设备供应商应提供网络集成服务，包括本端网络接入、应用接入、设备安装、电缆敷设等工作

五、计划改造时间：
根据省调要求 10月底前完成本单位调度专网双平面改造工作，双平面接入调试工作安排在 12月14日进行。
六、附件
河南电力通信中心调〔 〕13号《关于做好调度专网双平面电厂接入工作的通知》
河南电力通信中心《关于开展调度数据网双平面改造工程实施的通知》
