大体积混凝土方案(改).doc

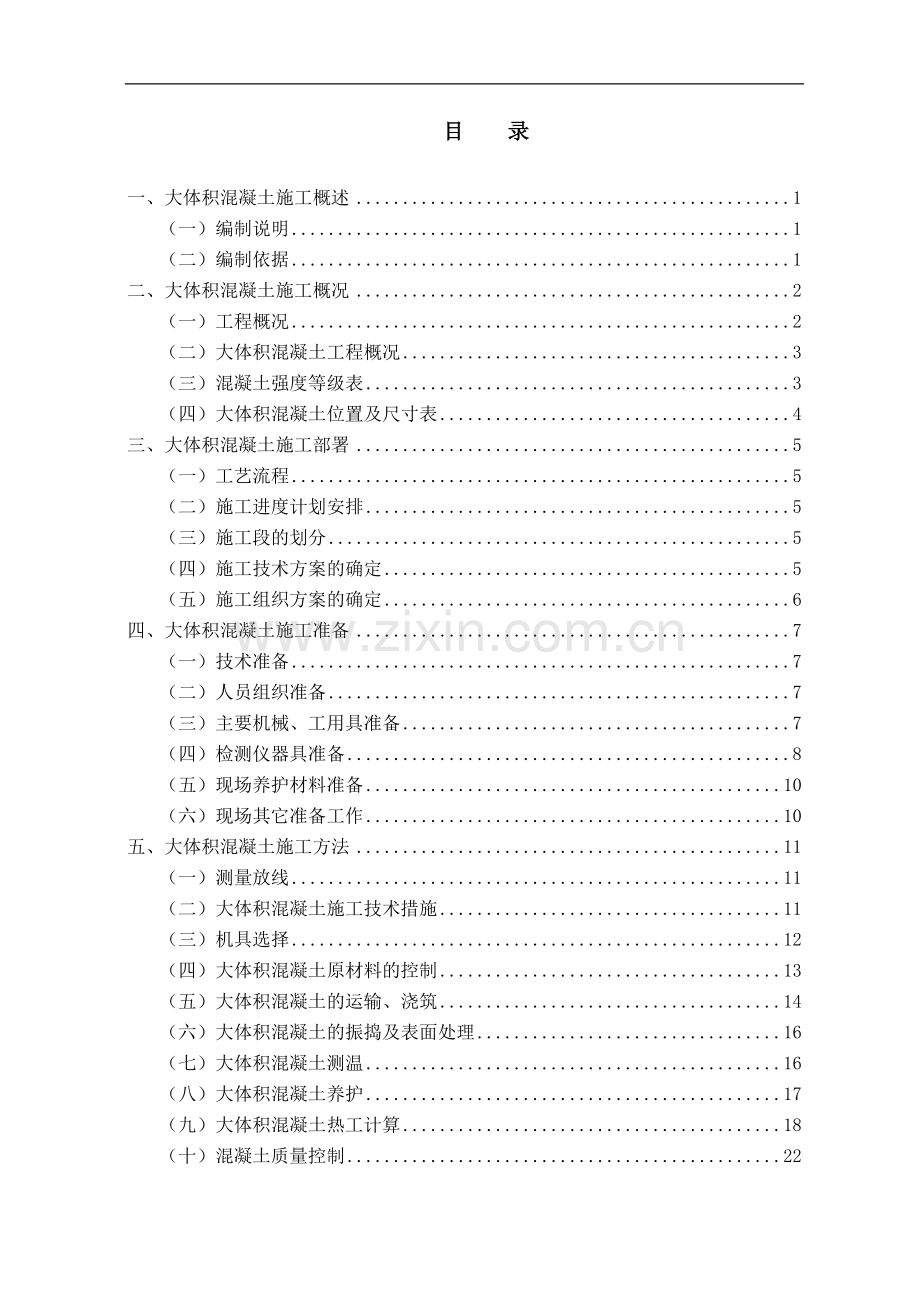

目 录

一、大体积混凝土施工概述 1
（一）编制说明 1
（二）编制依据 1
二、大体积混凝土施工概况 2
（一）工程概况 2
（二）大体积混凝土工程概况 3
（三）混凝土强度等级表 3
（四）大体积混凝土位置及尺寸表 4
三、大体积混凝土施工部署 5
（一）工艺流程 5
（二）施工进度计划安排 5
（三）施工段的划分 5
（四）施工技术方案的确定 5
（五）施工组织方案的确定 6
四、大体积混凝土施工准备 7
（一）技术准备 7
（二）人员组织准备 7
（三）主要机械、工用具准备 7
（四）检测仪器具准备 8
（五）现场养护材料准备 10
（六）现场其它准备工作 10
五、大体积混凝土施工方法 11
（一）测量放线 11
（二）大体积混凝土施工技术措施 11
（三）机具选择 12
（四）大体积混凝土原材料的控制 13
（五）大体积混凝土的运输、浇筑 14
（六）大体积混凝土的振捣及表面处理 16
（七）大体积混凝土测温 16
（八）大体积混凝土养护 17
（九）大体积混凝土热工计算 18
（十）混凝土质量控制 22

六、大体积混凝土施工质量保证措施 24
（一）混凝土工程质量预控流程图 24
（二）质量保证措施 25
（三）混凝土的质量控制 25
（四）混凝土施工质量控制措施 26
七、大体积混凝土施工安全文明保证措施 29
八、大体积混凝土施工成品保护措施 32
九、大体积混凝土施工环境保护措施 33
十、大体积混凝土施工雨季保证措施 34

一、大体积混凝土施工概述
（一）编制说明
根据国标GB50496-2009的规定，本工程中底板基础梁混凝土属于大体积混凝土，为使大体积混凝土施工符合技术先进、经济合理、安全适用的原则，确保工程质量，制定本方案，用以具体指导施工，确保北京市档案馆工程保质保量按时建成。
（二） 编制依据
1、施工图纸
（1）北京市档案馆新馆工程施工图纸（建筑专业）
（2）北京市档案馆新馆工程施工图纸（结构专业）
（3）北京市档案馆新馆施工组织设计
2、 主要规范、图籍
序号
名称
编号
1
《大体积混凝土施工规范》
GB50496-2009
2
《建筑工程施工质量验收统一标准》
GB50300-2001
3
《混凝土结构工程施工质量验收规范》(2011年版)
GB50204-2002
4
《地下工程防水技术规范》
GB50108-2008
5
《地下防水工程质量验收规范》
GB50208-2011
6
《工程测量规范》
GB50026-93
7
《混凝土结构试验方法标准》
GB50152-2012
8
《混凝土强度检验评定标准》
GBT50107-2010
9
《混凝土结构耐久性设计规范》
GB/T50476-2008
10
《混凝土质量控制标准》
GB50164-2011
11
《普通混凝土用碎石或卵石质量标准及检验方法》
JGJ53-92
12
《混凝土泵送施工技术规程》
JGJ/T10--2011
13
《混凝土结构工程施工质量验收规程》
DBJ01-82-2005
14
《建筑工程施工质量验收标准强制性条文》

二、大体积混凝土施工概况
（一）工程概况
结构设计概况
部位
主要概况
建筑结构安全等级
二级
结构设计使用年限
50年
建筑抗震设防类别
乙类
场地场地类别
Ⅱ类
檐口标高
47.98（m）
±0.00标高
37.80（m）
地基与基础
地基直接持力层为细砂-粉砂③，层承载力为210KPa.
基础结构形式
基础采用梁板式筏板基础
高层建筑分类
一类
建筑耐火等级
一级
人防工程防护等级
甲类，核六级
人防防化等级
丁
地下室防水等级
一级
屋面防水等级
一级
地层分布情况
场地60.00m深度内揭露的地层为人工堆积层和第四纪沉积层两大类，并按地层岩性及其物理力学数据指标进一步划分为10个大层及亚层。从上到下为人工堆积层、新近沉积层、第四纪沉积层。
场地抗震性能
抗震设防烈度为8度，设计地震分组为第一组。
混凝土自防水
抗渗混凝土
地下卷材防水
SBS高聚物改性沥青防水卷材、水泥基渗透结晶涂膜
钢筋保护层厚度
部位
板、混凝土墙
梁
柱
地下二层至十一层
15mm
20mm
20mm
消防水池、集水池
20 mm
25 mm
25 mm
地下室外墙及基础底板
25 mm
35 mm
35 mm
钢筋连接方式
底板、梁、墙、柱纵向受力钢筋d≥18的采用直螺纹连接，d<18采用绑扎搭接连接。
（二）大体积混凝土工程概况
本工程基础底板长170m，宽85m，底板基础梁尺寸属于大体积混凝土，混凝土设计强度等级为C40，抗渗等级P8。
混凝土基础浇筑按图纸设计留置的后浇带划分为6个流水段进行混凝土施工。各段基础底板混凝土与基础梁混凝土，一次性浇筑完。
底板及基础梁混凝土总工程量约为10000m3，按6个流水段进行施工，其中最大的一段工程量约2200 m3，其余各流水段混凝土工程量均比此数值小，不再单独考虑。
（三）混凝土强度等级表
混
凝
土
强
度
等
级
基础垫层
C15
基础底板及地梁
C40改2（抗渗等级P8）
地下二层
地下室墙（含外墙柱）
C40改2（抗渗等级P8）
柱
C60
剪力墙（不含外墙）
C55
顶板梁、板
C35改1（人防范围抗渗等级P8）
地下一层
地下室墙（含外墙柱）
C40改2（抗渗等级P6）
柱
C60
剪力墙（不含外墙）
C55
顶板梁、板
C30改1
顶板梁、板（上有覆土）
C30改1（抗渗等级P6）
首层~四层
柱、剪力墙
C55
顶板梁、板
C30改1
五层~七层
柱、剪力墙
C50
顶板梁、板
C30改1
八层~顶层
柱、剪力墙
C40
顶板梁、板
C30改1
室外坡道

C30改2
其它
楼梯、二次结构等
C25
消防水池、冷冻机房
侧墙（不含外墙）
C30（抗渗等级P6）
注：1、混凝土标号“C改1”表示该混凝土为补偿收缩混凝土，混凝土应加入混凝土膨胀剂，以满足超长混凝土的技术要求。
2、混凝土标号“C改2”表示该混凝土为纤维补偿收缩混凝土，在满足C改1补偿收缩混凝土的同时，还应在混凝土加人聚丙烯纤维。
（四）大体积混凝土位置及尺寸表
序号
构件名称
位置
断面尺寸（宽mm×高mm）
1
基础底板梁
基础底板上反梁
1000×1500
2
基础底板梁
基础底板上反梁
1100×1500
3
基础底板梁
基础底板上反梁
1000×1650
4
基础底板梁
基础底板上反梁
1200×1500
5
基础底板梁
基础底板上反梁
1400×1500
6
基础底板梁
基础底板上反梁
1200×1800
7
~／④轴存在高差区域
1000×3600
（五）施工条件
进行大体积混凝土施工前，先满足以下施工条件。
1、基础梁模板内清理干净，无积水、锯屑、铁丝等杂物；钢筋、模板、预埋等均已通过业主、监理、区质检站验收，质量合格。
2、各种书面检查、隐蔽记录均已签字办理完毕。
3、根据图纸设计标高，在绑牢的柱、墙钢筋上抄上50水平线并用胶布裹牢，以控制混凝土浇筑标高。
4、测温导线埋设完毕，位置准确，绑扎牢固，上端已做好保护。
5、现场道路通畅，施工配电箱接送至各用电点，且按规定配齐漏电保护器等，漏电保护措施齐全。

三、大体积混凝土施工部署
（一）工艺流程
原材料检、试验（合格后）→混凝土搅拌→混凝土运输→坍落度检查、混凝土强度、抗渗等级检试验→泵送→分层分步浇筑→振捣→抹面→养护→测温→调整养护措施。
（二）施工进度计划安排
底板及基础梁混凝土浇筑时间安排为2014年05月18日至2014年06月17日，共31日历天。
（三）施工段的划分
混凝土基础浇筑按图纸设计留置的后浇带划分为6个流水段进行混凝土施工。各段基础底板混凝土与基础梁混凝土，一次性浇筑完。
底板及基础梁混凝土总工程量约为10000m3，按6个流水段进行施工，其中最大的一段工程量约2200m3，其余各流水段混凝土工程量均比此数值小，不再单独考虑。各流水段底板混凝土工程量如下（见下图）。

（四）施工技术方案的确定
混凝土性能指标参数：强度为C40、抗渗性能达到P8，工作性能满足施工工艺要求；根据设计强度及泵送混凝土坍落度的要求，确定混凝土配合比坍落度为160±20mm，缓凝时间8～10h，考虑运送造成的坍落度损失，出机坍落度一般为180±20mm。
混凝土日供应能力要求：大体积混凝土浇筑采用预制商品混凝土，混凝土运输采用混凝土罐车，混凝土输送采用混凝土泵，商品混凝土公司混凝土供应能力应达到150m³/h。
混凝土浇筑方法根据底板梁大体积混凝土的特点，采用混凝土布料杆斜面分层浇筑，斜面分层浇筑厚度为400mm，确保混凝土上、下层的结合，能较好地适应泵送混凝土工艺，保证上下层混凝土浇筑间隔不超过初凝时间。
具体总结为“分段定点、薄层浇筑、一个坡度、循环推进、一次到顶”，混凝土振捣采用插入式振捣器机械振捣。“分段定点”是指按混凝土浇筑自然流淌长度进行分段定点；“薄层浇筑”是指混凝土一次浇筑到顶形成坡面后，其以后每次下料厚度均不超过400mm且每次下料都盖住坡脚，保证不形成冷缝；“一个坡度”是指按一开始浇筑形成的坡面基本保持原样向前浇筑，过程中不任意改变，以控制下料路线和防止产生冷缝，“循环推进”是指按浇筑流向依次向前浇筑，在混凝土浇筑过程中只存在拆管，不存在接管，有利于加快施工进度，防止泵管堵塞；“一次到顶”是指混凝土浇筑一开始下料就必须达到筏板顶标高，然后依次向前推进，保证不到标高不向前推进。
（五）施工组织方案的确定
考虑北京市档案馆项目混凝土浇筑期间环境温度较高，为保证混凝土浇筑过程中不产生冷缝，现场共设置2台HBT-80型拖式混凝土泵及2台汽车泵进行底板混凝土浇筑施工，确保基础混凝土浇筑的连续供应。本工程采用的地泵的理论输送能力为80m3/h，汽车泵的理论输送能力为100m3/h，结合考虑搅拌站至工地的距离、车速、行走路线、装卸堵车待时、罐车体积容量等因素，经计算，得出地泵实际泵送量按50(m3/h)计算，汽车泵实际泵送量按63(m3/h)计算，每台泵约需配套9辆混凝土罐车，4台泵共需混凝土罐车36辆，为防止混凝土浇筑过程中出现机械事故，混凝土浇筑时另联系1台混凝土备用汽车泵作为备用。根据底板及基础梁混凝土总工程量，按搅拌站每小时混凝土供应能力100m³计，浇筑估计100个小时即可全部浇筑完毕。
大体积混凝土运输由商品混凝土公司负责运到现场，混凝土泵送由商品混凝土公司安排人员操作，我方负责整个过程的协调与指挥。
筏板大体积混凝土的运输由商品混凝土公司负责运到现场，混凝土泵送由商品混凝土公司安排人员操作，我方负责整个过程的协调与指挥。
为保证混凝土连续浇筑，防止混凝土浇筑过程中产生冷缝，在混凝土浇筑时现场按照两个大班换班作业。人员安排保证混凝土24h连续浇筑，同时管理人员也相应到位，作业时间为第一班8：00～20：00，第二班20：00～8：00。

四、大体积混凝土施工准备
（一）技术准备
根据图纸设计标高，复核柱、墙钢筋上抄上的50标高线，确保混凝土浇筑标高的准确。
熟悉施工图纸、规范及有关验收标准等，编制相关施工方案及技术交底文件。
组织施工管理人员对参与施工的所有人员进行技术交底，使其熟悉混凝土浇筑操作要点、质量标准、测温养护措施等，以便统一操作工艺、统一质量标准、统一验收方法。
做好天气变化收听工作，尽量避开雨天浇筑混凝土，如浇筑过程中碰到下雨提前备好覆盖材料，以保证混凝土浇筑质量。
（二）人员组织准备
为保证混凝土浇筑连续性，每班需要施工人员工种、数量及具体分工见下表。
混凝土浇筑需用人员计划安排（人数/每班）
序号
工种
人数
职责
1
普工
5
负责罐车放料
2
混凝土工
12
指挥下料、拆洗泵管、摊平、收糙与表面扫毛
3
振捣工
9
振捣混凝土
4
木工
6
看护模板
5
钢筋工
6
看护钢筋
6
电工
2
值班检查用电情况
7
机械工
3
操作混凝土泵
8
机修工
2
负责振捣器等机械修理
9
后勤人员
2
食堂
10
管理人员
3
现场管理与协调等（含测温工作）
11
合计
45

（三）主要机械、工用具准备
主要机械、工用具需用计划
序号
机械或设备
名称
型号规格
数量
国别
产地
制造
年份
额定功率（KW）
生产能力
用于施工部位
备注
1
混凝土输送泵
HBT80
4
湖南
2010年
110
80m3/h
结构
租赁
2
混凝土汽车泵
SY5363-42
2
湖南
2010年

100m3/h
结构
租赁
3
混凝土布料杆
HG15
4
中国
2010年

15m
结构
租赁
4
发电机组
500KVA
1
美国
2011年
-
500KVA
-
自有
5
钢筋调直机
GT4/14
4
苏州
2010年
3
-
结构
自有
6
钢筋切断机
GQ40
4
苏州
2011年
2
6-40mm
结构
自有
7
钢筋弯曲机
GW40
4
苏州
2011年
3
6-40mm
结构
自有
8
直螺纹套丝机
GSJ40
8
上海
2011年
3
-
结构
自有
9
木工圆锯
MJ134
4
常州
2009年
3
-
结构
自有
10
木工平刨
MB503A
4
常州
2011年
3
-
结构
自有
11
木工压刨
MB105
2
上海
2009年
4
-
结构
自有
12
混凝土振捣器
ZN50
50
安阳
2009年
1.1
直径50mm
结构
自有
13
混凝土振捣器
ZN30
20
安阳
2009年
1.1
直径35mm
结构
自有
14
交流电焊机
BX1-500
14
苏州
2008年
22.5
-
结构
自有
注：所有机械设备均应性能良好、运转正常。
（四）检测仪器具准备
分项工程检测仪器设备表
配备目的
器具名称
规格/准确度
配备人员
配备要求
质量检验
游标卡尺
0-150mm、0.02mm
质量工程师
1套（共用）
钢卷尺
0-7.5m
质量工程师、工长
人手一把
质量检测器、磁力线坠
0-2m
质量工程师
3套
压力表
1.5级
机电工
若干块
钳形表
2.5级
机电工
2块
主材进场的检测
游标卡尺
0-150mm、0.02mm
材料工程师
1套
台秤
0-500kg
材料工程师
1台
钢卷尺
0-7.5m
材料工程师
人手一把

工程试验所需主要试验设备表
序号
仪器设备名称
数量
用途
1
天平
1
土工、砂石、混凝土试验
2
台秤
1
砂石、混凝土试验
3
混凝土回弹仪
2
回弹试验
4
干湿度计
2
混凝土养护
5
温湿度显示自动控制器
1
混凝土养护
6
棒式温度计
30
水泥、混凝土、防水、钢材、水泥等
7
游标卡尺
2
钢材、掺合料、轻集料试验
8
百分表
1
测量制件的尺寸和形状、位置误差等
9
试模
按需配置
混凝土、混凝土抗渗、砂浆等
10
量筒
2
水泥、混凝土、轻集料、回填土等试验

测量仪器的配备表
序号
名称
型号
数量
用途
精度
1
全站仪
Leica TS02
2
平面控制网的设置、角度距离测量放线
2＂1.5mm+2ppm
2
激光垂准仪
苏光JC100
2
控制点的竖向投递
1/100000
3
精密水准仪
SOKKIA PL1
1
高程网测设
±0.1mm/km
4
水准仪
DS3
4
标高测量控制
±1mm/km
5
水准仪
N2
2
标高传递
±1mm/km
6
电子经纬仪
BDJ2
2
轴线投测、复测量
2″
7
经纬仪
TDJ2-E
2
细部轴线测量、复验测量
2″
8
钢卷尺
50m
4
高程的竖向传递
1mm
（五）现场养护材料准备
养护材料需用计划
序号
材料名称
单位
数量
备注
1
塑料薄膜
m2
20000
按单层考虑，混凝土浇筑前组织进场
（六）现场其它准备工作
施工场区内道路畅通无阻，确保运输通畅，混凝土浇筑时现场安排专人统一协调指挥，做到忙而不乱。
在大体积混凝土浇筑前及施工过程中，按照施工配合、临电、临水、机械协调组织分班，配备电工检修值班人员，提前对现场机械设备、临水和临电检查。
在混凝土浇筑过程中，现场塔吊随时调用，塔吊司机和信号工24小时在各自岗位待命，保证浇筑期间所需物资转运及时到位。
在浇筑前3天对发电机进行发电试运行并做好检查、保养，保证在停电30分钟内恢复供电，备有充足油料（两桶）。在混凝土浇筑前所有地泵，工程部组织安全部、物资部联合验收并对其进行空载试机试验，确保使用过程中无故障、无安全隐患，同时考察泵工操作的熟练程度。检验项目有：启动（电瓶）、仪表盘面控制系统、正反泵送、主缸推动、蓄能器压力、分配阀系统、润滑系统、冷却系统、搅拌液压系统和有线遥控系统等项内容。
在混凝土浇筑施工前由质量部组织检查泵管和地泵的保温情况，要求绑扎紧密到位，减少混凝土输送过程中的温度损失。

五、大体积混凝土施工方法
（一）测量放线
1、测量仪器的准备
测量仪器：全站仪2台，激光垂准仪2台，精密水准仪1台，水准仪6台，电子经纬仪2台，经纬仪2台，50m长钢卷尺4把。以上设备预先进行检验，计量合格，以确保测量用具的精度。
2、标高测设
依据现场引入的水准点用水准仪和塔尺将底板标高引测至基坑边，用红三角标识，标出绝对标高和相对标高。基础底板施工的标高控制点引至基坑内侧护坡桩混凝土表面，以便于观测。
3、轴线投测
底板施工轴线在底板筋绑扎后，投测在底板钢筋上，主要轴线及墙柱定位边线弹出黑墨线并用红油漆涂标。投测的纵、横线各不少于2条，经角度、距离校核无误放出其他轴线和墙柱外包边线、电梯井线、集水坑。墙柱筋插入前将其边线用红油漆标于底板上层钢筋上，以保证其位置正确。
（二）大体积混凝土施工技术措施
1、大体积混凝土施工概况
本工程基础底板长170m，宽85m，底板基础梁尺寸为900*1500、1200*1500、1200*1800，混凝土设计强度等级为C40，抗渗等级P8，梁尺寸较大，属于大体积混凝土。
2、大体积混凝土施工方案
（1）标高的测设
依据现场引入的水准点用水准仪和塔尺将底板标高引测至基坑边，用红三角标识，标出绝对标高和相对标高。基础底板施工的标高控制点引至基坑内侧护坡桩混凝土表面，以便于观测。
（2）浇筑现场交通设置
现场设置专门交通协管员指挥道路交通，调度车辆并提前协调好交管部门、城管系统、街道办事处部门，以保证混凝土运输顺畅。
（3）人员组织
为浇筑及下料的一致，组建立体指挥体系，即坑下负责泵车的人员指挥停料或下料，坑上负责人员综合坑下传来的信息指挥罐车的走向，同时，在现场设指挥中心，对全场进行统一调度。
为保证混凝土浇筑连续进行，按计划合理组织劳动力，施工人员分两大班，每班交接班工作提前半小时完成，人不到岗不准换班并明确交接班注意事项。施工时现场工长对混凝土的下料时间、速度、浇筑顺序、振捣、找平、养护等各道工序严格按技术交底执行。
（4）提前落实各种构配件、施工机械设备的准备工作。
（5）准备充足的保温覆盖材料，以确保混凝土的养护。
（三）机具选择
选取最大流水段进行计算，最大施工流水段的混凝土量达到2200m3，该段混凝土输送拟采用2台地泵外加2台混凝土汽车泵进行施工。工程使用商品混凝土，由混凝土罐车运送到施工现场，经计算：每9台罐车供应1台地泵，计算过程如下：
1、混凝土地泵和汽车泵的平均泵送量Q1、Q2的计算
根据Q=Qmaxα1η
Q1：每台地泵的实际平均输出量（m3/h）
Q2：每台汽车泵的实际平均输出量（m3/h）
Q1max:每台地泵的最大输出量（m3/h）
Q2max:每台汽车泵的最大输出量（m3/h）
α1：配管条件系数，取0.8～0.9
η：作业效率，可取0.7
本工程采用的地泵的理论输送能力为80m3/h，汽车泵的理论输送能力为100m3/h。
α1=0.9 η=0.7
Q1=80×0.9×0.7=50.4(m3/h)
Q2=100×0.9×0.7=63(m3/h)
因此地泵实际泵送量按50(m3/h)计算
汽车泵实际泵送量按63(m3/h)计算
2、混凝土泵的台数，根据混凝土浇筑数量、单机的实际平均输出量和施工作业时间，按下式计算：
N2＝Q/[（Q1+Q2）÷2ｘTo]
式中N2——混凝土泵数量（台）；
Q——混凝土浇筑量（m3）；
Q1——每台混凝土泵的实际平均输出量（m3/h）；
To——混凝土泵送施工作业时间（h）。
N2＝2200÷[（50+63）÷2×10]=3.83≈4台
根据场地条件和综合平面布置要求，可设置2台地泵外加2台汽车泵，汽车泵为基础底板大体积混凝土施工时使用，另设置一台备用汽车泵。
按照上面结算，2台地泵和2台汽车泵工作10小时的输送能力为（50×2+63×2）×10=2260＞2200 m3，满足施工要求。
3、混凝土运输车辆配置
每台混凝土泵所需配置的混凝土搅拌运输车辆为：
N1=Q1(60L1/S0+T1)/60V1
N1： 混凝土搅拌运输车台数
Q1： 每台混凝土泵实际输出量（m3/h）平均按55m3考虑
V1： 每台混凝土搅拌车容量（m3）取12m3
S0： 混凝土搅拌运输车平均速度（km/h）取30km/h
L1： 混凝土搅拌运输车往返距离（km）取定25km
T1： 每台混凝土搅拌车总计停歇时间（min）60min
N1=55×(60×25÷30+60)/(60×12)=8.44≈9（辆）
因此，每9台混凝土罐车供应1台地泵。
4、单块基础大体积混凝土施工主要设备
设备名称
参数
单位
数量
备注
混凝土罐车
12m3
辆
36

混凝土输送泵
80m3/小时
台
2

混凝土汽车泵
100m3/小时
台
2

混凝土输送管
φ125
延米
400

布料杆
20m
个
2

振捣棒
ZN50
个
50
低噪声
振捣棒
ZN30
个
20
低噪声

（四）大体积混凝土原材料的控制
1、混凝土施工配合比设计原则
商品混凝土中水泥的水化热是引起混凝土温升的主要因素，因此，在达到混凝土设计强度的条件下，由搅拌站试验室试配优选配合比并同设计及有关专家讨论，合理选取外加剂。
拌合水用量不宜大于175㎏／m3，粉煤灰掺量不宜超过胶凝材料用量的40%；矿渣粉的掺量不宜超过胶凝材料用量的50%；粉煤灰和矿渣粉掺合料的总量不宜大于混凝土中胶凝材料用量的50%；水胶比不宜大于0.5；砂率宜为35%～42%。用改善骨料级配、降低水灰比、掺加混合材料、掺加外加剂等方法，在满足设计强度和施工的前提下，尽量减少水泥和水的用量。
混凝土浇筑前，项目部与搅拌站签定“技术协议”，双方签字认可后，搅拌站立即做混凝土设计强度等级为C40，抗渗等级P8的60天、28天强度试验试配，以确定外加剂的掺量并按技术协议的内容供应混凝土。
2、原材料选择
北京市档案馆大体积混凝土工程选用水化热低（不应大于250KJ/㎏）和凝结时间长的水泥，拟采用P.S 42.5矿渣硅酸盐水泥，水化热较低且收缩较小，有利于减少混凝土的收缩。P.S 42.5矿渣硅酸盐水泥其早期的水化热与同龄期的普通硅酸盐水泥相比，3天的水化热约可降低30%。
考虑混凝土可泵性，降低收缩，保证强度，提高混凝土的耐久性和抗裂性，选用5～31.5mm连续级配碎（卵）石，细度模数2.8～3.0的中砂。砂、石含泥量控制在1%以内，级配良好，并不得混有有机质等杂物。
为达到混凝土拌合物出罐温度较低，一般采用深井地下水或低温自来水搅拌。
在混凝土中掺加UEA微膨胀剂和超缓凝型高效泵送剂，补偿混凝土的收缩，延缓水化物的释放，减少混凝土的温度应力，同时提高可泵性；掺加缓凝减水剂，可减少拌和用水8～10%左右，相应也减少了水泥用量，降低了混凝土水化热。
在混凝土中掺入Ⅰ级粉煤灰，在混凝土中掺加粉煤灰，改善混凝土的粘聚性和可泵性 ，还可节约水泥。根据有关试验资料表明，每立方米混凝土的水泥用量每增减10kg，其水化热引起混凝土的温度相应升降1～1.1℃，以每立方米掺加70kg计算，可使混凝土内部温度降低5～6℃。
根据设计强度及泵送混凝土坍落度的要求，确定混凝土配合比坍落度为160±20mm，缓凝时间8～10h，考虑运送造成的坍落度损失，出机坍落度一般为180±20mm。
（五）大体积混凝土的运输、浇筑
1、混凝土运输
基础由后浇带分为6个施工段。每个施工区基础底板混凝土采用2台HBT-80拖式地泵备用2台汽车泵相配合进行输送，根据泵送能力及现场实际情况，每台地泵每小时泵送混凝土理论量为80m3/h，汽车泵100m3/h，依现场情况按50m3/h，汽车泵63m3/h考虑。这里仅分析混凝土量最大的施工流水段基础底板及反梁施工。为方便施工，混凝土浇筑时每台地泵设置一台工作半径为20m布料杆，每施工作业段均匀布置布料杆，使其能够全面覆盖施工范围，尽量减少布料杆的移动位置。如果需要移动时，可采用塔吊配合拆改，浇筑方向从远至近。
混凝土泵管选用HBT-80型拖式混凝土泵，尽量少用软管和弯管，以便于装拆维修，排除故障和清洗。为了保证泵管的稳定，用碗扣式脚手架架设固定。
2、混凝土浇筑
根据底板梁大体积混凝土的特点，采用混凝土布料杆斜面分层浇筑，斜面分层浇筑厚度为400mm，确保混凝土上、下层的结合，能较好地适应泵送混凝土工艺，保证上下层混凝土浇筑间隔不超过初凝时间。
浇筑前必须认真核对混凝土浇筑申请单，商品混凝土浇筑配合比单、随车小票，每车做坍落度的现场测试工作，严禁向混凝土中加水，发现问题及时与搅拌站取得联系并得到解决。
浇筑时，按混凝土浇筑平面布置图布设泵管，泵送混凝土前，先泵水60—90Kg冲洗，再压送与混凝土同配合比的减石子混凝土1.5m3，确保泵管全部湿润畅通，方可进行泵送混凝土，泵送间歇时间较大或混凝土产生离析时，立即用压力水将泵管内的残存混凝土清除干净。
基础底板及底板梁下料时，混凝土应自然流淌，形成斜面。
3、应注意的问题
浇筑过程中，经常观察模板、支架、钢筋、预埋件的情况，当发现有变形、移位时，立即停止浇筑并采取措施在已浇筑的混凝土凝结前修整完好。
水平结构混凝土表面，适时用木抹子磨平搓毛两遍以上，必要时，先用铁滚筒压两遍以上，以免产生收缩裂缝。
在混凝土浇筑时，派专人根据混凝土的先后浇筑时间记录，该部位的浇筑开始时间、浇筑完时间并根据混凝土的缓凝时间，确定上一层混凝土的浇筑插入时间，避免出现混凝土冷缝。
混凝土坍落度做到每车必试，试验员负责对当天施工的混凝土坍落度实行测试，混凝土责任工程师组织人员对每车坍落度测试，负责检查每车的坍落度是否符合商品混凝土小票技术要求并做好坍落度测试记录。如遇不符合要求的，退回混凝土站，严禁使用。
混凝土责任工程师及时检查混凝土的凝结时间及和易性是否能满足工程需要。如和易性不能满足要求，立即退回混凝土，不能加水；如混凝土流动性过大，可能造成混凝土离析等现象，立即退回混凝土，决不迁就使用。对所供应的混凝土的凝结时间不符合要求的搅拌站通知停止供应混凝土，分析原因，令其整改或终止供应合同。
混凝土施工时，准确掌握混凝土的初凝时间，在混凝土初凝前浇筑完，防止混凝土冷缝的出现。

4、应急保障措施
如因特殊情况发生停电时间超过混凝土初凝时间或在早上6：00～8：00时、下午16：00～20：00车辆高峰期，除在初凝前在接槎处进行二次振捣外，还必须控制最后一车混凝土的泵送时间，即每台泵车留一车混凝土，每隔4～5min泵送一次，及时对浇筑面进行覆盖和润泵防止泵管阻塞。

（六）大体积混凝土的振捣及表面处理
1、混凝土振捣
底板梁大体积混凝土采取斜面分层浇筑，斜面分层厚度为400mm,错开层与层之间浇筑推进的时间以利于下层混凝土散热；根据混凝土泵送时自然形成一个坡度的实际情况，水平长度一般限制在6m以内；在每个浇筑带的前后布置两道振捣器，第一道布置在混凝土出料口，主要解决上部混凝土的振实，第二道布置在混凝土坡脚处，由于底层钢筋间距较密，混凝土必须逐一振捣，以确保下部混凝土密实。随着浇筑的推进，振捣器相应跟上，确保整个高度上混凝土的质量。
上下层之间振捣时间严格控制，防止超过混凝土初凝时间，防止出现混凝土“冷缝”。同时应严格控制振捣点间距1.5R（R为振捣棒的有效作用半径）和插入深度5～10cm，避免各浇筑带交接处的漏振，提高混凝土与钢筋之间的握裹力，增大密实度。混凝土施工采取“薄层浇筑、二次振捣、二次抹压”的方法，可以有效的降低混凝土内部的温度和干缩裂缝。
2、混凝土表面处理
（1）浮浆处理
底板大体积混凝土表面的浮浆较厚，浇筑后5～8h内初步用长刮尺刮平，用抹子滚压两遍，初步分散水泥浆。再用铁抹子压光，保证表面的密实度和光洁度，减缓混凝土表面失水速度，防止表面龟裂。表面压光后稍待收水后，及时覆盖保水材料。
（2）泌水处理
混凝土浇筑过程中泌水较少时用铁锹均匀分开，较多时人工将其汇集集中，用潜水泵抽出基坑，避免因泌水多而造成混凝土收缩裂缝产生。
（七）大体积混凝土测温
为将大体积混凝土内外温差控制在25℃以内，随时掌握大体积混凝土内的温度变化，以便及时调整保温及养护措施，有效控制有害裂缝的出现。本工程大体积混凝土温度监测拟在混凝土内预留测温孔采用温度计测温。
底板测温点的布置以能反应混凝土温度场为原则，每根柱内设置一个测温点，大截面柱可增加一个测温点。测温点位置及间距根据现场情况调整。
混凝土浇筑后10h开始测温，1d—7d每4h测1次，8d—15d每6h测一次，16d—30d重要测温点每12h测1次。指导混凝土保湿养护，确保混凝土表面温度与混凝土内部温度之差控制在25℃以内。测量的数据应及时进行记录、分析，当各温差达到20℃时预警、22℃时报警，以便采取增加覆盖保温层处理措施。
测温采用精度高的测温仪，误差不大于0.3℃。用测温仪测出以下数据：大气温度、混凝土入模温度、混凝土面层（即覆盖层下部）的温度、混凝土分别位于三个不同高度的温度。测温时应同时测出孔内温度、混凝土表面温度、大气温度，认真填写测温记录。确保混凝土表面温度与混凝土内部温度之差控制在25℃以内。
绘制测温点的温度变化曲线图，达到信息化监控。温度曲线平缓后，温控随之结束，进入自然养护期间。
大体积混凝土浇筑体内监测点的布置，真实地反映出混凝土浇筑体内最高温升、里表温差、降温速率及环境温度，按下列方式布置：
1、监测点的布置范围以所选混凝土浇筑体平面图对称轴线的半条轴线为测试区，在测试区内监测点按平面图分层布置。
2、在测试区内，监测点的位置与数量根据混凝土浇筑体内温度场的分布情况及温控的要求确定。
3、在每条测试轴线上，监测点位不少于4处，根据结构的几何尺寸布置。
4、沿混凝土浇筑体厚度方向，布置外表、底面和中心温度测点，其余测点按测点间距不大于600mm布置。
5、保温养护效果及环境温度监测点数量根据具体需要确定。
6、混凝土浇筑体的外表温度，为混凝土外表以内50mm处的温度。
7、混凝土浇筑体底面的温度，为混凝土浇筑体底面上50mm的温度。
（八）大体积混凝土养护
混凝土浇筑完第一次抹压后开始覆盖养护，采取“保温、保湿”的养护方法。即覆盖一层塑料膜，使混凝土表面的水分及水化热不致散失，又可降低混凝土内外温差，柱端采取同样方式处理。
模板拼缝处采用胶带粘贴严密，模板内表面可涂刷一层环氧树脂以达到保温保湿的作用。保温养护的持续时间不少于14d并经常检查塑料薄膜或养护剂涂层的完整情况，保持混凝土表面湿润。
在养护测温期间，及时提供各温度控制点的混凝土内部最高温度、表面温度及大气温度，以此指导现场保温和养护，中午、下午适时减少保温层散热以缩短保温养护时间，晚上再重新盖上。
在保温养护中，应对混凝土浇筑体的里表温差和降温速率进行现场监测，当实测结果不满足温控指标的要求时，应及时调整保温养护措施。
保温时间：根据测温记录，待混凝土中心温度开始下降，与表面温度开始接近，并混凝土中心温度与大气温度温差小于20℃，开始停止保温，并将塑料膜进行揭除，揭除后根据实测温度，保持一定时间间隔，以避免产生较大的温度梯度。全部撤除后，即可进行浇水养护。

（九）大体积混凝土热工计算
由于各流水段底板混凝土浇筑时间不同，环境温度会产生较大变化，考虑到一般情况大气平均温度取28℃进行热工计算，经理论计算，采取在混凝土表面覆一层塑料薄膜，外界温度为28℃时，各龄期混凝土内最高温度与表面温差均不大于25℃，混凝土表面与外界温差也不大于25℃，混凝土浇筑后龄期在7～28天的范围内，其温度应力小于C35混凝土的抗拉强度Ft=1.65Mpa，符合相关要求。
具体计算如下：
取大气平均气温条件为28℃
1、混凝土水化绝热温升值
T（t）=W×Q(1-e-mt)/C∙ρ
式中：T（t）——混凝土的绝热温升（℃）
W——每立方米混凝土中的水泥用量按330kg/m3计算。
Q——每千克水泥水化热量取360kj/kg
C——混凝土的比热，取0.97kj/(kg∙K)
ρ——混凝土密度取2450kg/m3
e——常数，e=2.718
m——与水泥品种，浇筑温度有关的系数，混凝土入模温度控制在28℃，m取0.350。
t——混凝土浇筑后至计算时的天数（d）
龄期t(d)
3
6
7
9
12
14
28
(1-e-mt)
0.650
0.878
0.914
0.957
0.985
0.993
0.999
将各值带入式中：T（t）=330×360（1-2.718-0.35t）/(0.97×2450)可得：
龄期t(d)
3
6
7
9
12
14
28
T（t）（℃）
32.49
43.87
45.67
47.85
49.24
49.62
49.99

2、混凝土内部中心温度
Te=Tj+T（t）ξ
式中：Te——混凝土中心温度（℃）
Tj——混凝土浇筑温度取28℃
T（t）——在t龄期时混凝土的绝热温升（℃）
ξ——t龄期的温降系数，按下表取值：
浇筑块厚度（m）
不同龄期（t）时的ξ
3
6
7
9
12
14
28
0.8
0.3
0.25
0.2
0.12
0.06
0.03
/

不同龄期混凝土内部最高温度如下表
浇筑厚度（m）
不同龄期（t）时内部最高温度Te（max）
3
6
7
9
