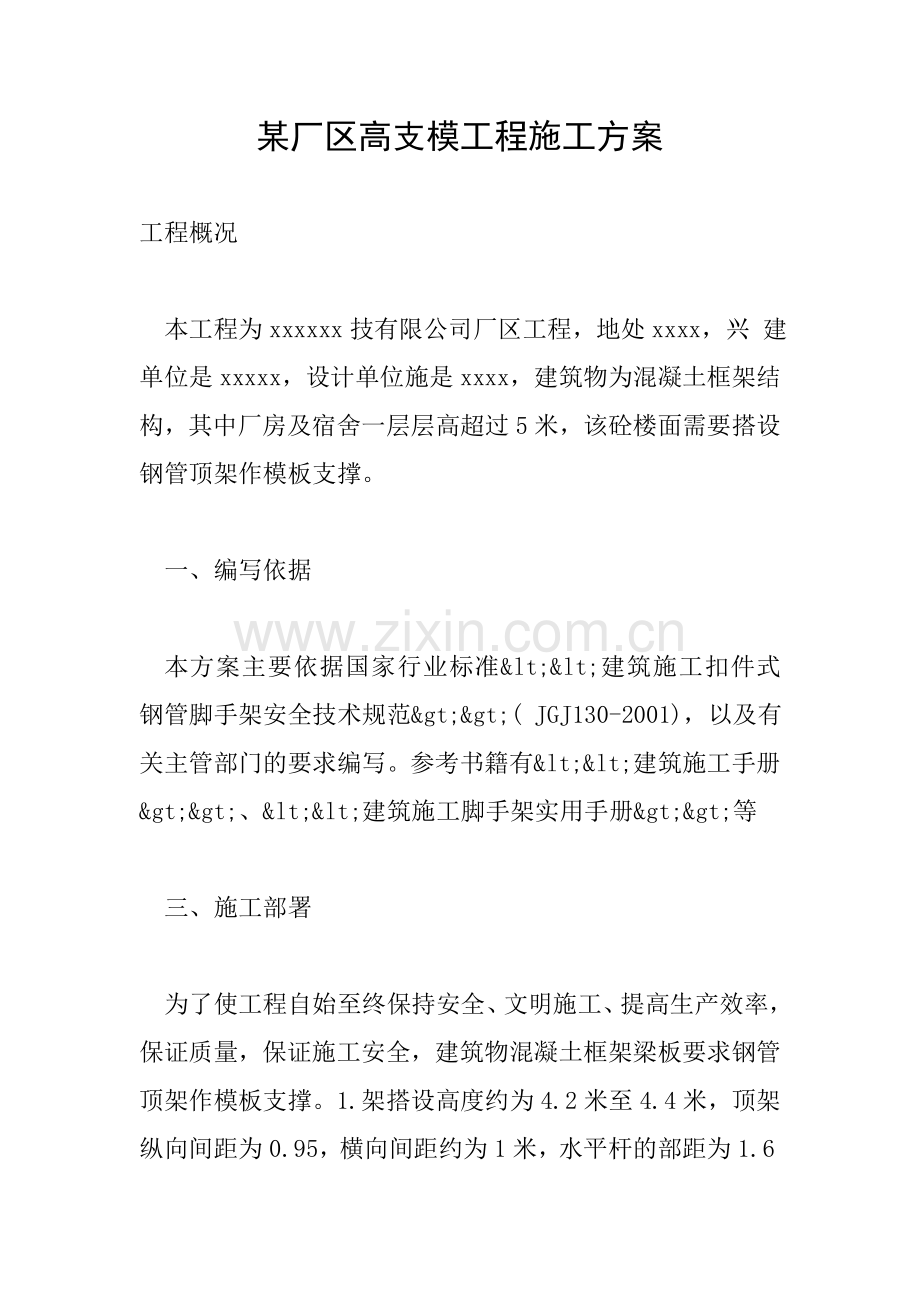

某厂区高支模工程施工方案

工程概况

本工程为xxxxxx技有限公司厂区工程，地处xxxx，兴 建单位是xxxxx，设计单位施是xxxx，建筑物为混凝土框架结构，其中厂房及宿舍一层层高超过5米，该砼楼面需要搭设钢管顶架作模板支撑。

一、编写依据

本方案主要依据国家行业标准<<建筑施工扣件式钢管脚手架安全技术规范>>( JGJ130-2001)，以及有关主管部门的要求编写。参考书籍有<<建筑施工手册>>、<<建筑施工脚手架实用手册>>等

三、施工部署

为了使工程自始至终保持安全、文明施工、提高生产效率，保证质量，保证施工安全，建筑物混凝土框架梁板要求钢管顶架作模板支撑。1.架搭设高度约为4.2米至4.4米，顶架纵向间距为0.95，横向间距约为1米，水平杆的部距为1.6米。

2.顶架要设置水平剪刀撑，增加水平方向的约束，同时还要利用已有建筑物的梁、柱对支撑结构顶紧和拉紧，水平剪刀撑搭设时，其两端与中间从顶层开始向下每隔2步(约4.8米)设置一道水平剪刀撑。

3.顶架四角应抱角斜撑，斜撑对支撑体系的安全稳定性能起到增强的作用，斜撑均应由底至顶连续设置。斜撑的搭设应随立杆、纵向和横向水平杆等同步搭设。

4.在搭设、使用、拆除施工过程中，严格按照施工规范及有关施工要求施工，完善管理制度，定期和不定期检查，密切注意使用安全，确保实用、美观、稳固。

材料要求

1、立杆、横杆、(水平杆)、剪刀撑等均用φ48*3.0㎜的焊接管。

2、回转扣、直角扣件、对接扣件等必须配套齐全。

3、扣件活动部位应灵活转动，与钢管的贴合面必须严格整齐，保证与钢管扣紧时接触良好。

4、所有构件必须经过防锈处理，确保力学性能达到规范要求。

5、钢管和扣件应分类堆放，露天堆放及堆垛上应有塑料布等防水材料覆盖。

五、砼楼面顶架的搭设要求

(1)、搭设要求：

1、高支模的组成部分有：力杆、横杆、斜撑等组成。

2、搭设顺序:：放置纵向扫地杆----主柱----第一步纵向水平杆----横向扫地杆----第一步横向水平杆----第二步纵向水平杆----。

3、立竿、在搭设时纵向的距离要均匀。立杆柱脚均应加设垫板。

4、支架立杆应竖直设置，每2米高度的垂直允许偏差为15毫米，如此类推。

5、立杆、水平杆应要采用对接，对接扣件应交错布置，要求同外脚手架。

6、每水平杆交汇处必须用直角扣件扣紧。
