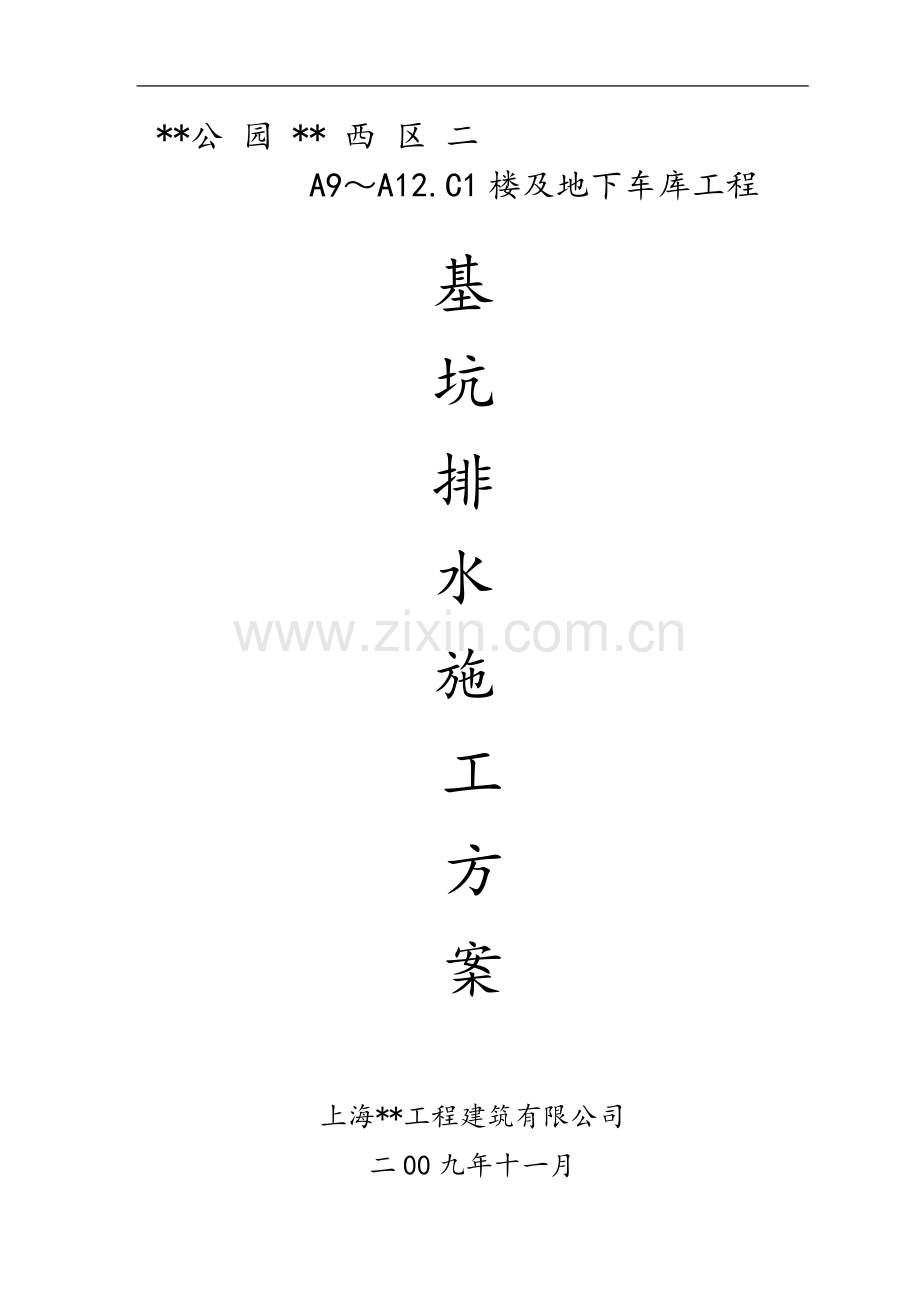

**公 园 ** 西 区 二
A9～A12.C1楼及地下车库工程

基
坑
排
水
施
工
方
案

上海**工程建筑有限公司
二00九年十一月

基坑排水施工方案
一、工程概况
本工程为**•**•公园**西区二，A9#-A12#.C1#楼及3号地下车库工程，总建筑面积为51380.39平方米，其中地下室建筑面积为6135.03平方米，架空层建筑面积为325.7平方米。各栋建筑物高度屋檐高分别为12～18 m，建筑物坡屋脊总高度分别为15.4～21.4 m；室内±0.000相当于绝对标高分别为23.80；室内外高差均为-0.30m。
本工程采用现浇框架、框剪结构，按6度设防设计；A9#、A10#、A11#、A12#楼花园洋房及3号地下车库，±0.000以下各为地下一层框剪结构，底板厚0.25m，埋深分别为-3.0～-5.0 m；地下车库顶板结构面为-1.5m。
本工程采用锤击预制管桩承台基础，基础底板垫层底标高为－3.35～－5.35m，实际大面基坑深度为1.25～3.25m。
二、编制依据
1、深圳市**工程设计有限公司设计的施工图纸。
2、《建筑基坑工程技术规范》
3、《基坑降水工程手册》
4、《建筑机械施工安全技术规范》
5、《工程施工组织设计》
6、《工程基坑土方开挖施工方案》
7、施工现场现状及周边环境。

8、与本工程相适应的国家或行业施工操作和验收标准
三、工程地质条件
该场地位于武昌****街与**路交汇处；本工程场地地貌单元属于长江三级阶地的湖塘洼地，地面标高介于18.70～22.30m之间，场地为中软场地土，建筑场地类别为Ⅱ类。场区主要地层分布如下：
第(1)层 杂填土
结构松散，颜色较杂，主要成份为建筑垃圾及生活垃圾组成，夹杂塘泥，巨大石块，混凝土块地坪等，场区普遍分布；层厚2.8～6m。
第(2)层 淤泥质粘土
颜色为灰黑色，灰色，饱和，软塑～流塑状态，含少量有机物，有臭味，局部缺失 ；层厚0.0～3.9m。
第(3-1)层 粘土
颜色为灰绿色，灰色，褐色，可塑，稍湿～湿，中等偏高压缩性，局部缺失；层厚0.0～5.0m。
第(3-2)层 粘土
颜色为灰绿色，灰褐色，软塑～流塑状态，稍湿～湿，该层强度低，高压缩性，局部缺失；层厚0～11.9m。
第(4-1)层 粘土
颜色为黄褐色，灰褐色，灰黑色，稍湿，可塑～硬塑状态，该层强度中等，压缩性中等；层厚0～4.50m。
第(4-2)层 粘土
颜色为黄褐色，褐色，硬塑状态，稍湿，含氧化铁，铁锰质结核及少量
高岭上，该层强度高，低压缩性；层厚1.6～1.7m。
第(5-2)层 含角砾粘土
颜色为黄褐色，灰色，灰黑色，稍湿～饱和，硬塑，未揭穿，强度高，压缩性低，局部缺失。
四、场地水文地质条件
本场地上层赋存于(1)杂填土层中的上层滞水，主要受大气降水、 生活排水渗透水补给。上下层地下水间被粘性土阻隔而无水力联系，拟建场地只有表层杂填土和下部碎石土层为含水层，其它土层为隔水层或微透水的过渡性土层。上层滞水主要赋存于结构松散、新近回填的（1）层素填土中，大气降水为其主要的补给来源，水量不大，受季节控制，场区地下水为上层滞水，静止水位0.5～1.6m。
五、基坑排水设计
根据地基勘察报告的情况和本工程设计结构的特点，水源主要为上层滞水，水位较低，土层比较密实，坑壁较稳定；基坑放坡大，开挖面积大，基坑大面开挖深度较浅；基坑开挖后就要排出基坑的积水和渗水，保持基坑的干燥，以利施工。本工程大面基坑排水采用一般的砖砌明沟、集水坑排水，明沟设置在大面基坑坡脚四周，沿坡脚的基底开挖300×300×300排水沟；集水坑设置沿基坑四周，原则上以每40米设置一处，并设置水泵予以抽水。对结构下沉式承台、基础梁、集水井的排水，采用基坑内部自排水，按实际情况在承台或集水井底部设置小集水坑，配备多台吸水泵或小抽水泵，随时吸抽出小集水井积水, 集中抽入沉淀池内，排入城市下水管道，确保基坑干燥及在施工过程中的安全。

六、基坑施工过程中和基坑排水施工
1、对土方开挖前，在基坑四周可围拦土堤或挖排水沟，以防地面雨水流入基坑槽，开挖时应尽量防止对地基原土层的扰动。
2、对于机械开挖到大面基坑底部时，并用挖机铲子尽量将边坡（坡度1：1）的土压实，采用人工沿坡脚开挖明沟，按平面布置及要求进行集水坑的设置施工。基坑外设置的1000×1000×1000mm集水坑，及时用水泵将集水坑内水抽至总体布置沉淀池内排走。
3、对于结构上基坑标高不等部位，挡土墙砌筑时，利用结构上承台底单独设置一个一个小集水坑，布置流动吸水泵预以吸水；基础底板下沉式承台、基础梁砌筑砖胎膜时，用结构上集水井的底部设置小集水坑，配备小抽水泵，及时抽掉小集水井积水。
对于本方案中暂未涉及的其他标高较低部分或出水量较大部位，在开挖后，根据现场实际的水位情况，再行考虑是否需要增设集水坑。
七、基坑排水保证
由于本工程基坑开挖面积大，容易发生水位回升及雨水侵入而侵泡基坑底，采用明沟排水，集水井抽水及基坑内部自排水，设备必须完好无损；对本工程组织由4人组成专业抽水小组，进行昼夜巡视抽吸水。并备好电力发动机和备用水泵，由专人严格管理。
八、明沟、集水坑、承台小集水坑、集水井小集水坑做法：
1)、明沟做法：
根据方案要求，在基坑放坡一侧的基底设置明沟排水，其基本做法如下：明沟的两侧壁采用M5水泥砂浆砌筑，120宽灰砂砖墙。明沟内
的净尺寸300mm，沟深度为300mm(从下部垫层面起算)，按2‰放坡，下部设有100㎜厚的Cl5砼垫层；其构造详见下图：

2)、集水坑做法：
为满足排水要求，对本工程基坑的集水坑按平面布置，沿基坑边坡四周，以每40米设置一处；集水坑净空尺寸为1000×1000×1000mm，顶面标高同基坑顶面标高，集水坑的做法:集水坑四周侧壁采用M5水泥沙浆砌筑，240宽灰砂砖墙，深度(从底部垫层面起算)设净深为1000㎜，集水井内径设为1000mm，底部浇筑100mm厚的Cl5砼垫层；其构造详见下图：

3)、承台底部小集坑做法:
按本工程结构施工图要求，对基坑标高不等部位，挡土墙砌筑时，以每一个承台底部设置小集水坑吸水，以后在主体施工同时浇灌混凝土，承台小集水坑做法:小集水坑的四周侧壁采用M5水泥沙浆砌筑，120 mm宽灰砂砖墙，深度(从垫层底面起算)设净深为200㎜，小集坑内径设为200mm，底部浇筑100mm厚的Cl5砼垫层；其构造详见下图：

4)、集水井底部小集坑做法:
该本工程施工图地库内共有6处集水井，基坑下沉式承台、基础梁砌筑砖胎膜施工后，利用集水井的底部设置小集水坑抽水，以后浇灌混凝土同主体同时施工；集水井底部小集坑做法: 小集水坑的四周侧壁采用M5水泥沙浆砌筑，120 mm宽灰砂砖墙，深度(从垫层底面起算)设净深为250㎜，小集坑内径设为250mm，底部浇筑100mm厚的Cl5砼垫层；其构造详见下图：

附：《基坑排水平面示意图》
