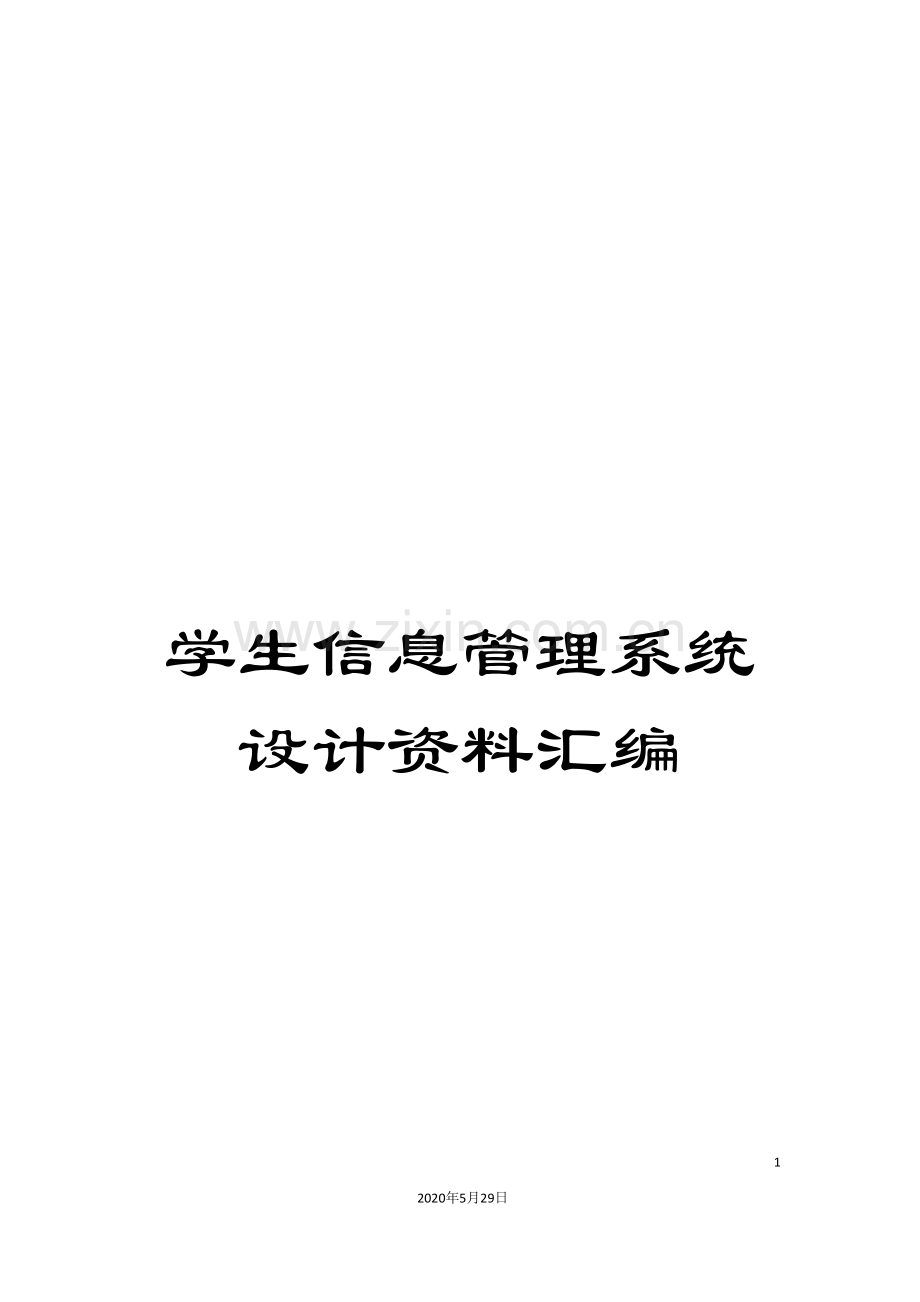

学生信息管理系统设计资料汇编

60
2020年5月29日
文档仅供参考

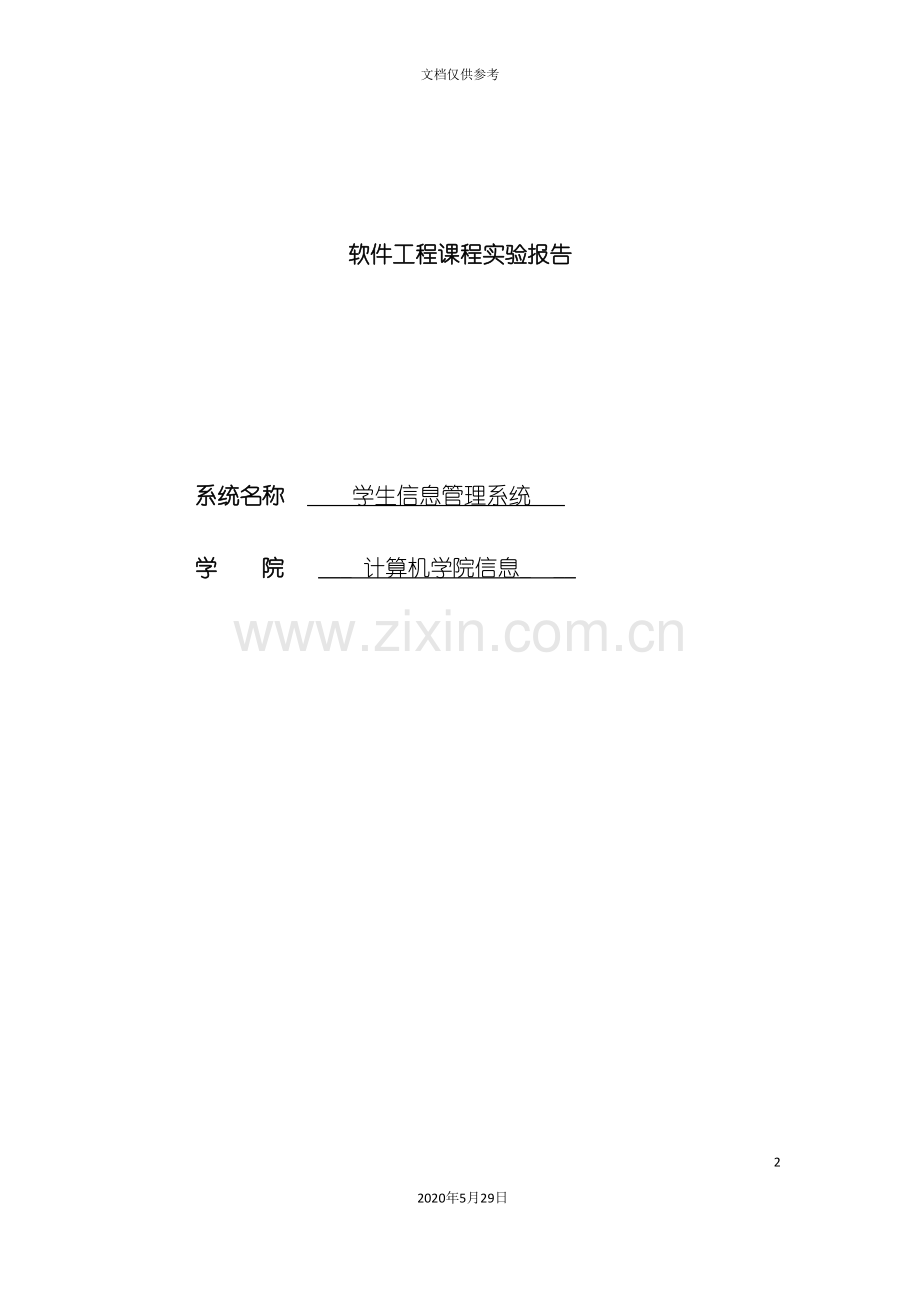

软件工程课程实验报告

系统名称 ___ 学生信息管理系统___
学 院 ___ 计算机学院信息_ __

学生信息管理系统设计文档
1. 可行性研究

1.1技术可行性
已经有人开发过,而且我们也都使用过相类似系统,对其一般性的软件和操作环境、编译环境都比较熟悉,因此说在技术上来说是可行的。

1.2经济可行性
当前系统只对服务器有关的要求,在服务费用方面,支出在你那个承担的范围,以后的维护及其它设备的总共费用在能够承担的范围。用当前系统能够节约出能够支付当前系统的直接支出,以后维护费用更是比以前的机制节约很多钱。

1.3操作可行性
系统的操作方式在这个用户组织内能行得通。

2. 需求分析

2.1输入
让学生在纸面上填写相关内容,然后等待辅导员或管理员的审批确认后,再输入数据库中保存。

2.2输出
学生选择用户选项进入系统后,系统可经有算法程序输出学生基本信息表,学习成绩表等。
2.2.1打印输出
可打印基本信息、学习成绩等各种表格以及在对相应信息进行统计操作后的表格。
2.2.2文件输出
可将所有打印表格输出到EXCEL文件中,以便用户使用其它的EXCEL软件改变表格的大小及字体。

2.3故障处理
2.3.1内部故障处理
在开发阶段能够随即修改数据库里的相应内容。
2.3.2外部故障处理
对编辑的程序进行重装载时,第一次装载认为错,修改。第二次运行,在需求调用时出错,有错误提示,重试。

2.4性能要求分析
2.4.1系统易操作性
所开发的系统应做到操作简单,尽量使系统操作不受用户对电脑知识水平的限制。
2.4.2系统具有可维护性
由于系统涉及的信息比较广,数据库中的数据需定期修改,系统可利用的空间及性能也随之下降,为了使系统更好地运转,学院能够对系统数据及一些简单的功能进行独立的维护及调整。
2.4.3系统具有开放性
该系统能够在开放的硬件体系结构中运行,而且能与其它系统顺利连接,不会因外部系统的不同面要做在量的修改工作。

3.概要设计
3.1基本设计概念和处理流程
管理员经过密码认证,进入信息管理页面对学生相关信息的录入、更新、修改、添加等操作,也能够经过查询界面对学生信息进行完全的查询,而学生和相关人员只能经过公共的查询界面对学生信息进行查询,如要对学生信息进行完全查询就需要得到管理员的同意。

管理界面
数据中 心
处理
处理
打印
查询
管理员操作
信息输出
查询
用户界面

3.2接口设计
  本系统采用快速原型开发工具Visual Basic 6.0进行开发,所提供的不同层次的接口,都具有高度的集成性,本系统没有采用低级语言设计和完成自定义接口,因此接口设计部分已经由不同方式的组件来完成了,以下只做简单说明。
3.2.1用户接口
说明将向用户提供的命令和它们的语法结构,以及软件的回答信息。

命令
语法
信息正确
信息错误
提交
IF ELSE
进入系统
返回到当前界面
重设
点击事件
清空输入的数据
无
取消
点击事件
返回到当前界面
无

3.2.2外部接口
说明本系统同外界的所有接口的安排包括软件与硬件之间的接口、本系统与各支持软件直接的关系。
硬件接口
软件接口
键盘
鼠标
打印机
主模块
√
√

管理模块
√
√
√
查询模块
√
√
√

3.2.3内部接口
说明本系统之内的各个系统元素之间的接口的安排。数据库接口设计采用ADO连接方式。
模块名称
主模块
管理员验证模块
用户查询界面
管理界面
主模块

√
√
√
管理员验证模块
√

√
用户查询界面
√

管理界面
√
√

4.详细设计
4.1控制流程图
4.1.1主模块软件结构

4.1.2管理员登陆软件结构

4.1.3用户查询软件结构

用户查询模块
输入查询条件
IF正确
输出结果
ELSE
打印出结果
返回重新输入条件

4.2源程序流程图

5、项目测试
功能截图:

5.1 登 陆 界 面

5.2 学生用户功能界面

5.3 学生查询功能

5.4 管理员管理界面

5.5 管理员输入功能

5.6 管理员删除功能

5.7 管理员查询功能

5.8 管理员修改功能

5.9 管理员插入功能

5.10 统计功能

5.11 分类功能

5.12 显示功能

5.13 管理员保存功能
文件保存名为:STUDENT 路径为:C:\

6、项目管理
6、1 人员管理
团队负责人:陶修赟
小组成员:万富,洪鑫,汪贤惠,项鑫
6、2产品管理
本产品工作于Ｗin-TC工作环境,用于对学生成绩的管理。学生用户,可进行查询课程成绩;管理员可对学生及其成绩进行录入、修改、查询、排列等功能。本系统可进行维护,修改。
6、3进程管理
可行性分析:5月23日－5月24日 标志:提交可行性分析报告
项目开发计划:5月25日－5月26日 标志:提交项目开发计划
需求分析:5月27日－5月27日 标志:完成需求分析报告
软件设计:5月30日－6月1日 标志:完成软件分析与设计文档
编程实现:6月2日－6月10日 标志:代码编写全部完成
软件测试:6月13日－6月14日 标志:完成软件测试,可投入使用
可行性分析:5月25日－5月26日 标志:提交可行性分析报告
项目开发计划:5月27日－5月30日 标志:提交项目开发计划
需求分析:5月31日－5月31日 标志:完成需求分析报告
软件设计:6月1日－6月3日 标志:完成软件分析与设计文档
软件实现:6月6日－6月14日 标志:代码编写全部完成
测试与实施:6月15日－6月16日 标志:完成软件测试,可投入使用
可行性分析:5月25日－5月26日 标志:提交可行性分析报告
项目开发计划:5月27日－5月30日 标志:提交项目开发计划
需求分析:5月31日－5月31日 标志:完成需求分析报告
软件设计:6月1日－6月3日 标志:完成软件分析与设计文档
软件实现:6月6日－6月14日 标志:代码编写全部完成
测试与实施:6月15日－6月16日 标志:完成软件测试,可投入使用
6、4项目计划甘特图

7、编 码
#include <stdio.h>
#include <stdlib.h>
#include "string.h"
#include "conio.h"

#define HEADER1 " ----------------------------STUDENT---------------------------------- \n"
#define HEADER2 " | number | name |Comp|Math|Eng | sum | ave |mici | \n"
#define HEADER3 " |---------------|---------------|----|----|----|--------|-------|-----| "
#define FORMAT " | %-10s |%-15s|%4d|%4d|%4d| %4d | %.2f |%4d |\n"
#define DATA p->data.num,p->data.name,p->data.egrade,p->data.mgrade,p->data.cgrade,p->data.total,p->data.ave,p->data.mingci
#define END " --------------------------------------------------------------------- \n"

int saveflag=0; /*是否需要存盘的标志变量*/

typedef struct student /*标记为student*/
{
char num[10]; /*学号*/
char name[15]; /*姓名*/
int cgrade; /*C语言成绩*/
int mgrade; /*数学成绩*/
int egrade; /*英语成绩*/
int total; /*总分*/
float ave; /*平均分*/
int mingci; /*名次*/
};

typedef struct node /*定义每条记录或结点的数据结构,标记为node*/
{
struct student data;
struct node *next;
}Node,*Link;

void menuchoice()
{
system("cls"); /*清屏.与clrscr()功能相同*/
textcolor(10); /*在文本模式中选择新的字符颜色*/
gotoxy(7,5);
cprintf(" The Students' Grade Management System \n");
gotoxy(7,8);
printf("\nPlease Enter your choice; 0 enter students' system\n\t\t\t");
printf(" ");
printf("1 enter teachers' system\n");

}

void menu() /*菜单函数*/
{
system("cls"); /*清屏.与clrscr()功能相同*/
textcolor(10); /*在文本模式中选择新的字符颜色*/
gotoxy(7,5); /*在文本窗口中设置光标,下同*/
cprintf(" The Students' Grade Management System \n");
gotoxy(7,8);
cprintf(" *************************Menu********************************\n");
gotoxy(7,9);
cprintf(" * 1 input record 2 delete record *\n");
gotoxy(7,10);
cprintf(" * 3 search record 4 modify record *\n");
gotoxy(7,11);
cprintf(" * 5 insert record 6 count record *\n");
gotoxy(7,12);
cprintf(" * 7 sort reord 8 save record *\n");
gotoxy(7,13);
cprintf(" * 9 display record 0 quit system *\n");
gotoxy(7,14);
cprintf(" *************************************************************\n"); /*cprintf()送格式化输出至文本窗口屏幕中*/
}

void menustudent()
{
system("cls"); /*清屏.与clrscr()功能相同*/
textcolor(10); /*在文本模式中选择新的字符颜色*/
gotoxy(7,5); /*在文本窗口中设置光标,下同*/
cprintf(" The Students' Grade Management System \n");
gotoxy(7,8);
cprintf(" *************************Menu********************************\n");
gotoxy(7,9);
cprintf(" *3 search record 0 quit system*\n");
gotoxy(7,10);
cprintf(" *************************************************************\n"); /*cprintf()送格式化输出至文本窗口屏幕中*/

}

void printheader() /*格式化输出表头*/
{
printf(HEADER1);
printf(HEADER2);
printf(HEADER3);
}

void printdata(Node *pp) /*格式化输出表中数据*/
{
Node* p;
p=pp;
printf(FORMAT,DATA);

}

void Wrong() /*输出按键错误信息*/
{
printf("\n\n\n\n\n***********Error:input has wrong! press any key to continue**********\n");
getchar();
}

void Nofind() /*输出未查找此学生的信息*/
{
printf("\n=====>Not find this student!\n");
}

void Disp(Link l) /*显示单链表l中存储的学生记录,内容为student结构中定义的数据项*/
{
Node *p;
p=l->next; /*l存储的是单链表中头结点的指针,该头结点没有存储学生信息,指针域指向的后继结点才有学生信息*/

if(!p)
{
printf("\n=====>Not student record!\n");
getchar();
return;
}

printf("\n\n");
printheader(); /*输出表格头部*/

while(p) /*逐条输出链表中存储的学生信息*/
{
printdata(p);
p=p->next; /*移动至下一个结点*/
printf(HEADER3);
}
getchar();
}

Node* Locate(Link l,char findmess[],char nameornum[]) /*用于定位链表中符合要求的节点,并返回指向该节点的指针,findmess[]保存要查找的具体内容; nameornum[]保存按什么查找;在单链表l中查找;*/

{
Node *r;
if(strcmp(nameornum,"num")==0) /*按学号查询*/
{
r=l->next;
while(r)
{
if(strcmp(r->data.num,findmess)==0) /*若找到findmess值的学号*/
return r;
r=r->next;
}
}
else if(strcmp(nameornum,"name")==0) /*按姓名查询*/
{
r=l->next;
while(r)
{
if(strcmp(r->data.name,findmess)==0) /*若找到findmess值的学生姓名*/
return r;
r=r->next;
}
}
return 0;
}

void stringinput(char *t,int lens,char *notice) /*输入字符串,并进行长度验证(长度<lens)*/
{
char n[255];
do{
printf(notice); /*显示提示信息*/
scanf("%s",n); /*输入字符串*/
if(strlen(n)>lens)printf("\n Exceed the required length! \n"); /*进行长度校验,超过lens值重新输入*/
}while(strlen(n)>lens);
strcpy(t,n); /*将输入的字符串拷贝到字符串t中*/
}

int numberinput(char *notice) /*输入分数,0<＝分数<＝100)*/
{
int t=0;
do{
printf(notice); /*显示提示信息*/
scanf("%d",&t); /*输入分数*/
if(t>100 || t<0) printf("\n Score must in [0,100]! \n"); /*进行分数校验*/
}while(t>100 || t<0);
return t;
}

void Add(Link l) /*增加学生记录*/
{
Node *p,*r,*s; /*实现添加操作的临时的结构体指针变量*/
char ch,flag=0,num[10];
r=l;
s=l->next;
system("cls");
Disp(l); /*先打印出已有的学生信息*/
while(r->next!=NULL)
r=r->next; /*将指针移至于链表最末尾,准备添加记录*/
while(1) /*一次可输入多条记录,直至输入学号为0的记录结点添加操作*/
{
while(1) /*输入学号,保证该学号没有被使用,若输入学号为0,则退出添加记录操作*/
{
stringinput(num,10,"Input number(press '0'return menu):"); /*格式化输入学号并检验*/
flag=0;

if(strcmp(num,"0")==0) /*输入为0,则退出添加操作,返回主界面*/
{return;}
s=l->next;
while(s) /*查询该学号是否已经存在,若存在则要求重新输入一个未被占用的学号*/
{
if(strcmp(s->data.num,num)==0)
{
flag=1;
break;
}
s=s->next;
}

if(flag==1) /*提示用户是否重新输入*/
{
getchar();
printf("=====>The number %s is not existing,try again?(y/n):",num);
scanf("%c",&ch);
if(ch=='y'||ch=='Y')
continue;
else
return;
}
else
{break;}
}

p=(Node *)malloc(sizeof(Node));
if(!p)
{
printf("\n Allocate memory failure "); /*如没有申请到,打印提示信息*/
return ;
}
strcpy(p->data.num,num); /*将字符串num拷贝到p->data.num中*/
stringinput(p->data.name,15,"Name:");
p->data.cgrade=numberinput("C language Score[0-100]:"); /*输入并检验分数,分数必须在0－100之间*/
p->data.mgrade=numberinput("Math Score[0-100]:");
p->data.egrade=numberinput("English Score[0-100]:");
p->data.total=p->data.egrade + p->data.cgrade + p->data.mgrade; /*计算总分*/
p->data.ave=(float)(p->data.total/3); /*计算平均分*/
p->data.mingci=0;
p->next=NULL; /*表明这是链表的尾部结点*/
r->next=p; /*将新建的结点加入链表尾部中*/
r=p;
saveflag=1; /*在main()有对该全局变量的判断,若为1,则进行存盘操作*/
}
return ;
}

void Qur(Link l) /*按学号或姓名,查询学生记录*/
{
int select; /*1:按学号查,2:按姓名查,其它:返回主界面(菜单)*/
char searchinput[20]; /*保存用户输入的查询内容*/
Node *p;
if(!l->next) /*若链表为空*/
{
system("cls");
printf("\n=====>No student record!\n");
getchar();
return;

}
system("cls");
printf("\n =====>1 Search by number =====>2 Search by name\n");
printf(" please choice[1,2]:");
scanf("%d",&select);
if(select==1) /*按学号查询*/
{
stringinput(searchinput,10,"Input the existing student number:");
p=Locate(l,searchinput,"num");/*在l中查找学号为searchinput值的节点,并返回节点的指针*/
if(p) /*若p!=NULL*/
{
printheader();
printdata(p);
printf(END);
printf("press any key to return");
getchar();
}
else
Nofind();
getchar();
}
else if(select==2) /*按姓名查询*/
{
stringinput(searchinput,15,"input the existing student name:");
p=Locate(l,searchinput,"name");
if(p)
{
printheader();
printdata(p);
printf(END);
printf("press any key to return");
getchar();
}
else
Nofind();
getchar();
}
else
Wrong();
getchar();
}

void Del(Link l) /*删除学生记录:先找到保存该学生记录的节点,然后删除该节点*/
{
int sel;
Node *p,*r;
char findmess[20];
if(!l->next)
{
system("cls");
printf("\n=====>No student record!\n");
getchar();
return;
}
system("cls");
Disp(l);
printf("\n =====>1 Delete by number =====>2 Delete by name\n");
printf(" please choice[1,2]:");
scanf("%d",&sel);
if(sel==1)
{
stringinput(findmess,10,"input the existing student number:");
p=Locate(l,findmess,"num");
if(p) /*p!=NULL*/
{
r=l;
while(r->next!=p)
r=r->next;
r->next=p->next;/*将p所指节点从链表中去除*/
free(p); /*释放内存空间*/
printf("\n=====>Delete success!\n");
getchar();
saveflag=1;
}
else
Nofind();
getchar();
}
else if(sel==2)
{
stringinput(findmess,15,"input the existing student name");
p=Locate(l,findmess,"name"); /*先按姓名查询到该记录所在的节点*/
if(p)
{
r=l;
while(r->next!=p)
r=r->next;
r->next=p->next;
free(p);
printf("\n=====>Delete success!\n");
getchar();
saveflag=1;
}
else
Nofind();
getchar();
}
else
Wrong();
getchar();
}

void Modify(Link l) /*修改学生记录。先按输入的学号查询到该记录,然后提示用户修改学号之外的值,学号不能修改*/
{
Node *p;
char findmess[20];
if(!l->next)
{
system("cls");
printf("\n=====>No student record!\n");
getchar();
return;
}
system("cls");
printf("Modify student recorder:");
Disp(l);

stringinput(findmess,10,"\nInput the existing student number:"); /*输入并检验该学号*/
p=Locate(l,findmess,"num"); /*查询到该节点*/
if(p) /*若p!=NULL,表明已经找到该节点*/
{
printf("Number:%s,\n",p->data.num);
printf("Name:%s,",p->data.name);
stringinput(p->data.name,15,"input new name:");

printf("C language score:%d,",p->data.cgrade);
p->data.cgrade=numberinput("C language Score[0-100]:");

printf("Math score:%d,",p->data.mgrade);
p->data.mgrade=numberinput("Math Score[0-100]:");

printf("English score:%d,",p->data.egrade);
p->data.egrade=numberinput("English Score[0-100]:");

p->data.total = p->data.egrade + p->data.cgrade + p->data.mgrade;
p->data.ave=(float)(p->data.total/3);
p->data.mingci=0;
printf("\n=====>Modify success!\n");
Disp(l);
saveflag=1;
}
else
Nofind();
getchar();

}

void Insert(Link l) /*插入记录
