人货电梯基础施工方案(终).docx

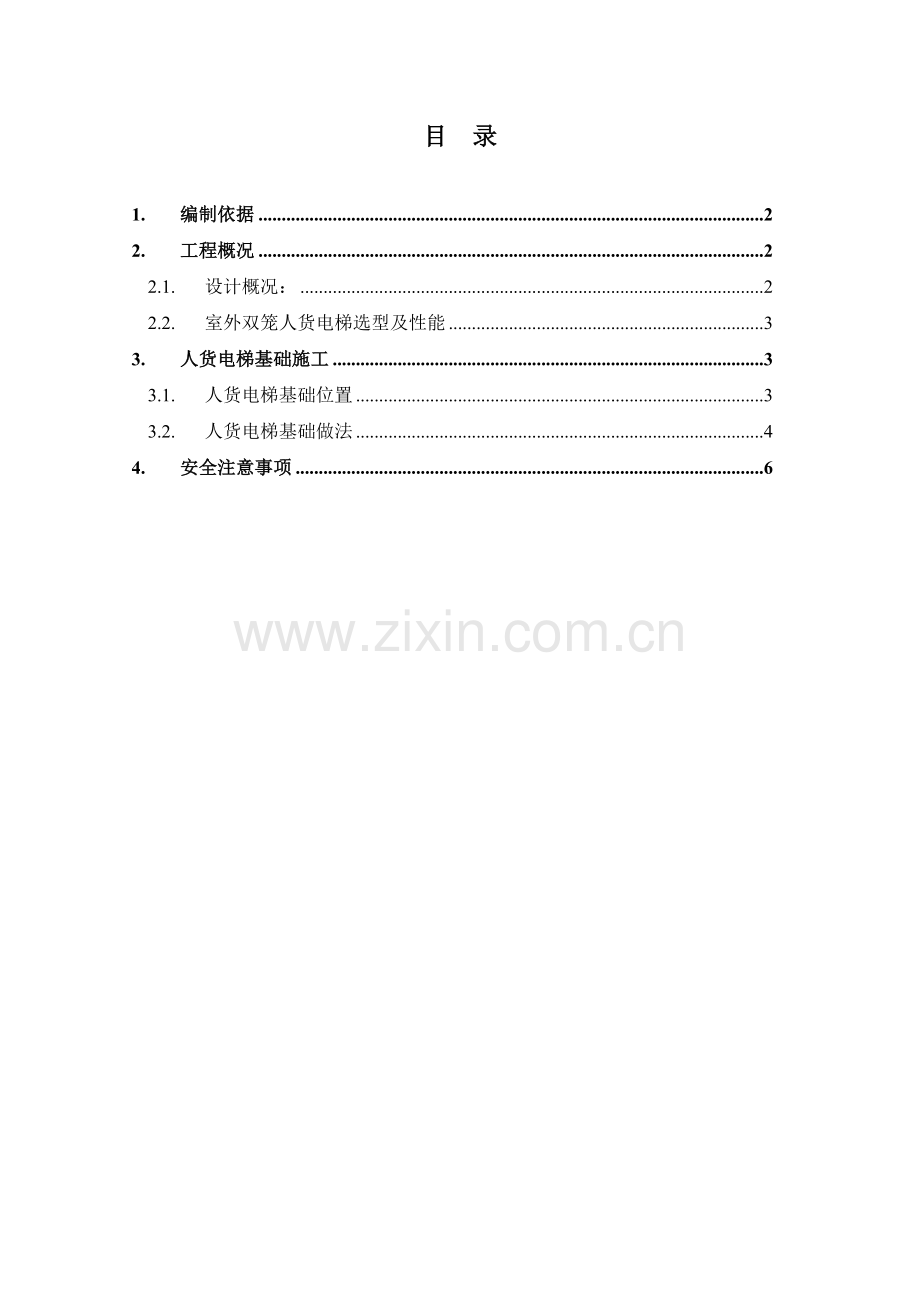

目 录

1. 编制依据 2
2. 工程概况 2
2.1. 设计概况： 2
2.2. 室外双笼人货电梯选型及性能 3
3. 人货电梯基础施工 3
3.1. 人货电梯基础位置 3
3.2. 人货电梯基础做法 4
4. 安全注意事项 6

1. 编制依据
表1-1
序号
名 称
编 号
1
《设计院图纸》
2010.10
2
广安门住宅小区工程施工组织设计
2011.5
4
《建筑地基础工程施工质量验收规范》
GB50202-xxx
6
《SCD200/200施工升降机安装使用说明书》

2. 工程概况
广安门铁路住宅小区A标段项目位于北京市宣武区原广安门车站内，手帕口南街。工程用地西侧紧邻广安门车站西街。
2.1. 设计概况：
表2-1
序号
项 目
内 容
1
抗震设防烈度
八度
2
建筑耐火等级
地下一级，地上二级
3
建筑面积
总建筑面积184466㎡，其中地上建筑面积147383㎡，地下建筑面积37083㎡
4
建筑高度
绝对标高
±0.00绝对标高45.00m
檐口标高
79.94m（29层）、15.0m（3层）、74.52m（27层）
基础埋深
车库及主楼-11.85m
5
建筑层数
车库及住宅均为地下三层；
B3住宅为地上二十七层外；
B4、B5、B6、B7均为地上二十九层；
6
建筑层高
住宅地下三层3.9m；
住宅地上标准层2.71m；29层2.94m；
7
平面
尺寸
横轴轴线
车库：1-11轴
住宅：1-27轴
横轴尺寸
车库：77.7m
住宅：57.2m
纵轴轴线
车库：D2-A-D4-Q轴
住宅：A-J轴
纵轴尺寸
车库：264.16m
住宅：15.7m

2.2. 室外双笼人货电梯选型及性能
根据实际施工需求，本标段5栋住宅楼工程选用SC200/200W型双笼人货电梯，B3#、B4#、B6#、B7#住宅楼各配置一台，编号分别为1#、2#、5#、6#；B5#住宅楼拟配置两台，编号为3#、4#（先期设置一台，后期视进度情况再增设）。所有室外电梯的单笼额定载重量均为2000Kg（24人），地基地耐力不小于15吨/平方米。
其技术参数如下：
序号
项目名称
技术参数
备注
1
额定载重量
2000kg

2
额定乘员
24（人）

3
最大提升高度
250m

4
额定起升速度
35(m/min)

5
电机额定功率
3x11(kw)

6
吊笼质量,
1500(kg)

7
吊笼内空尺寸
3050x1300x2500（mm)

8
标准节中心距
650x650x1508（mm)

9
标准节质量
155（kg）

10
吊杆额定提升重量
250（kg）

11
安全器制动力距
40（kn)

12
减速器速比
1:16

3. 人货电梯基础施工
3.1. 人货电梯基础位置
根据现场施工进度及实际情况，1#、3#、4#人货电梯基础布置在地下车库顶板覆土上，2#、5#、6#人货电梯基础布置在所附属住宅楼肥槽的回填土上(详见附图)，基础底标高为 -1.450m。楼层相对应的位置基本是阳台，便于施工。
3.2. 人货电梯基础做法
选用的人货电梯基础为板式钢筋砼基础，考虑到基础均落在回填土上，故在原有基础尺寸的基础上，每边放宽600～900mm，尺寸由3600×5800mm变为4200×6400mm，基础中心距主楼外墙尺寸为2.7m～3.5m（如下图）。砼强度等级为C25

3.2.1工艺流程
测量定位→基础开挖→地基承载力检测→验槽→三七灰土回填→钢筋绑扎→隐检→混凝土浇筑。
3.2.2地基承载力检测
采用轻型动力触探仪对地基进行检测,钎探资料做为验收资料存档。
3.2.3主要施工方法
1灰土回填
灰土厚度为200mm，在现场进行搅拌，回填三七灰土按体积比拌合，在现场采用小推车按3车白灰7车素土的比例拌合，至少翻拌2次，拌合好的灰土颜色应一致，土料含水量以手握成团，落地开花为适宜，用小推车将灰土运至基础内，然后人工进行铺平，用夯实蛙式打夯机（或内燃打夯机）进行夯实，压实系数不小于0.94。
2钢筋施工
1、配筋为双层双向φ8@250mm；马登钢筋采用Φ10的钢筋制作。
2、钢筋保护层厚度70mm，采用石材垫块，垫块间距500×500mm，梅花型布置。
3、钢筋不得切断，在预埋螺栓处钢筋间距局部调整绕过预留位置。
3混凝土施工
1、基础混凝土：人货电梯基础砼强度等级为C25；预埋螺栓二次浇筑砼强度等级为C30。
2、振捣：砼随铺摊随振捣，木质刮杠顺坡刮平铁抹子压出水光，靠近楼座较远端高2～3cm。
3、养护：立即铺贴塑料膜保湿养护，并视温度情况再铺1～2层保温草帘被。养护时间为14天。
3.2.4基础排水
在基础旁设置1m×1m，深1.5m的集水坑，坑壁内侧砌120mm厚砖墙，集水坑四面坡度为5‰。
3.2.5基础加固措施
1#、3#、4#人货电梯基础布置在地下车库顶板覆土上，根据设计意见地下室顶板强度满足人货电梯的使用要求，考虑到电梯在运行时产生的动载对顶板的影响，在车库地下二层电梯基础范围内对顶板进行支撑加固。支撑采用碗扣式脚手架，立杆间距为1200×1200mm，横杆步距1200mm，顶板下放通长100×100mm木方。
4. 安全注意事项
1.所有施工人员必须佩带安全帽。
2. 配合填土人员与机械相距2m左右的距离，确保安全。
3. 电源线配置必须采用三相五线制，执行三级配电两极保护，一机一闸的要求。
4. 打夯机操作人员必须佩带绝缘鞋、绝缘手套。
5．在此施工期间，主体施工人员应暂停上部作业，保证安全。
