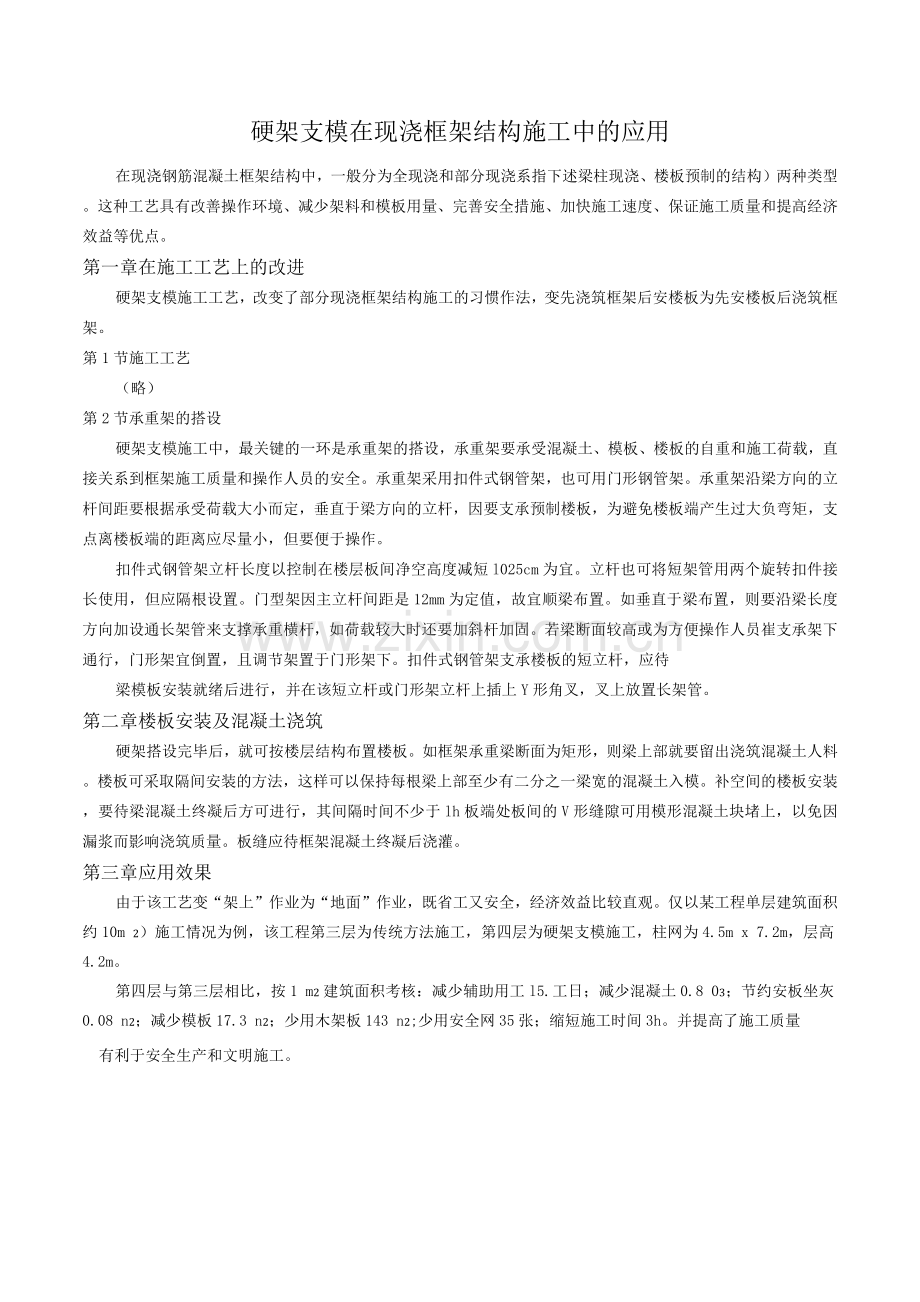

硬架支模在现浇框架结构施工中的应用
在现浇钢筋混凝土框架结构中，一般分为全现浇和部分现浇系指下述梁柱现浇、楼板预制的结构）两种类型。这种工艺具有改善操作环境、减少架料和模板用量、完善安全措施、加快施工速度、保证施工质量和提高经济效益等优点。
第一章在施工工艺上的改进
硬架支模施工工艺，改变了部分现浇框架结构施工的习惯作法，变先浇筑框架后安楼板为先安楼板后浇筑框架。
第1节施工工艺
（略）
第2节承重架的搭设
硬架支模施工中，最关键的一环是承重架的搭设，承重架要承受混凝土、模板、楼板的自重和施工荷载，直接关系到框架施工质量和操作人员的安全。承重架采用扣件式钢管架，也可用门形钢管架。承重架沿梁方向的立杆间距要根据承受荷载大小而定，垂直于梁方向的立杆，因要支承预制楼板，为避免楼板端产生过大负弯矩，支点离楼板端的距离应尽量小，但要便于操作。
扣件式钢管架立杆长度以控制在楼层板间净空高度减短l025cm为宜。立杆也可将短架管用两个旋转扣件接长使用，但应隔根设置。门型架因主立杆间距是12mm为定值，故宜顺梁布置。如垂直于梁布置，则要沿梁长度方向加设通长架管来支撑承重横杆，如荷载较大时还要加斜杆加固。若梁断面较高或为方便操作人员崔支承架下通行，门形架宜倒置，且调节架置于门形架下。扣件式钢管架支承楼板的短立杆，应待
梁模板安装就绪后进行，并在该短立杆或门形架立杆上插上Y形角叉，叉上放置长架管。
第二章楼板安装及混凝土浇筑
硬架搭设完毕后，就可按楼层结构布置楼板。如框架承重梁断面为矩形，则梁上部就要留出浇筑混凝土人料。楼板可采取隔间安装的方法，这样可以保持每根梁上部至少有二分之一梁宽的混凝土入模。补空间的楼板安装，要待梁混凝土终凝后方可进行，其间隔时间不少于lh板端处板间的V形缝隙可用模形混凝土块堵上，以免因漏浆而影响浇筑质量。板缝应待框架混凝土终凝后浇灌。
第三章应用效果
由于该工艺变“架上”作业为“地面”作业，既省工又安全，经济效益比较直观。仅以某工程单层建筑面积约10m 2）施工情况为例，该工程第三层为传统方法施工，第四层为硬架支模施工，柱网为4.5m x 7.2m，层高4.2m。
第四层与第三层相比，按1 m2建筑面积考核：减少辅助用工l5.工日；减少混凝土0.8 03；节约安板坐灰0.08 n2；减少模板17.3 n2；少用木架板143 n2;少用安全网35张；缩短施工时间3h。并提高了施工质量
有利于安全生产和文明施工。
