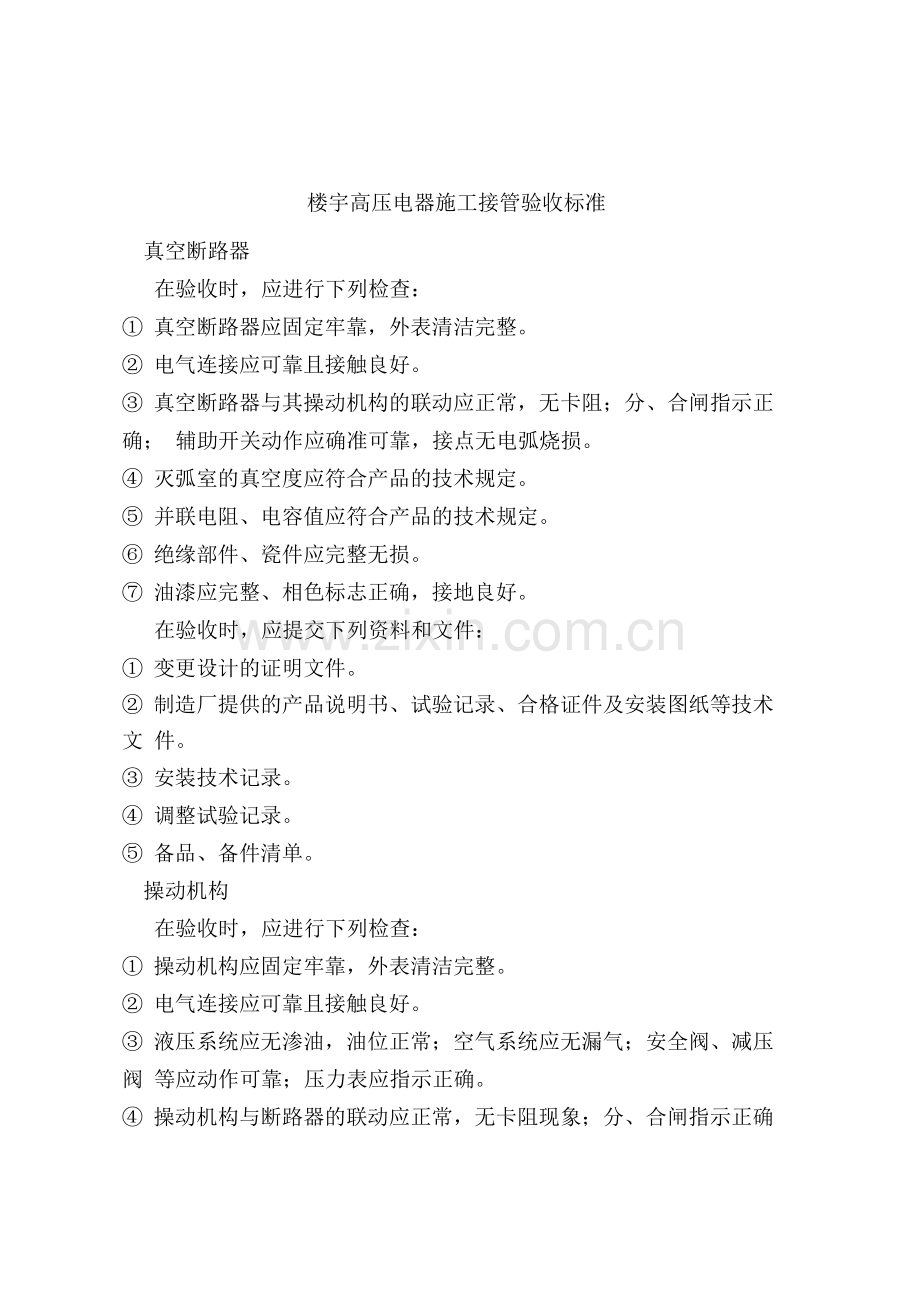

楼宇高压电器施工接管验收标准.docx

楼宇高压电器施工接管验收标准真空断路器在验收时，应进行下列检查： 真空断路器应固定牢靠，外表清洁完整。 电气连接应可靠且接触良好。 真空断路器与其操动机构的联动应正常，无卡阻；分、合闸指示正确； 辅助开关动作应确准可靠，接点无电弧烧损。 灭弧室的真空度应符合产品的技术规定。 并联电阻、电容值应符合产品的技术规定。 绝缘部件、瓷件应完整无损。 油漆应完整、相色标志正确，接地良好。在验收时，应提交下列资料和文件： 变更设计的证明文件。 制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文 件。 安装技术记录。 调整试验记录。 备品、备件清单。操动机构在验收时，应进行下列检查： 操动机构应固定牢靠，外表清洁完整。 电气连接应可靠且接触良好。 液压系统应无渗油，油位正常；空气系统应无漏气；安全阀、减压阀 等应动作可靠；压力表应指示正确。 操动机构与断路器的联动应正常，无卡阻现象；分、合闸指示正确；压力开关、辅助开关动作应准确可靠，接点无电弧烧损。 操动机构箱的密封垫应完整，电缆管、洞应予封闭。 油漆应完整，接地良好。在验收时，应提交下列资料和文件： 变更设计的证明文件。 制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文 件。 安装技术记录。 调整试验记录。 备品、备件及专用工具清单。隔离开关、负荷开关及高压熔断器在验收时，应进行下列检查： 操动机构、传动装置、辅助开关及闭锁装置应安装牢固，动作灵活可 靠；位置指示正确，无渗漏。 合闸时三相不同期值应符合产品的技术规定。 相间距离及分闸时，触头打开角度和距离应符合产品的技术规定。 触头应接触紧密良好。 空气压缩装置及管道系统应符合本规范有关规定。 油漆应完整、相色标志正确，接地良好。在验收时，应提交下列资料和文件： 变更设计的证明文件。 制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文 件。 安装技术记录。 调整试验记录。 备品、备件及专用工具清单。避雷器()在验收时，应进行下列检查： 现场制作件应符合设计要求。 避雷器外部应完整无缺损，封处密封良好。 避雷器应安装牢固，其垂直度应符合要求。 阀式避雷器接紧绝缘子应紧固可靠，受力均匀。 放电记数器密封应良好，绝缘垫及接地应良好、牢靠。 排气式避雷器的倾斜角和隔离间隙应符合要求。 油漆应完整，相色正确。在验收时，应提交下列资料和文件： 变更设计的证明文件。 制造厂提供的产品说明书、试验记录、合格证件及安装图纸等技术文 件。 安装技术记录。 调整试验记录。电容器在验收时，应进行下列检查： 电容器组的布置与接线应正确，电容器组的保护回路应完整。 三相电容量误差允许值应符合规定。 外壳应无凹凸或渗油现象，引出端子连接牢固，垫圈、螺母齐全。 熔断器熔体的额定电流应符合设计规定。 放电回路应完整且操作灵活。 电容器外壳及构架的接地应可靠，其外部油漆应完整。 容器室内的通风装置应良好。在验收时，应提交下列资料和文件: 变更设计的证明文件。 提供的产品说明书、试验记录、合格证件及安装图纸等技术文件。 安装技术记录。 调整试验记录。 备品、备件清单。
