施工测量方案
本工程施工测量采用J2经纬仪，S3水准仪。
1.1仪器的检校
仪器检校按规范要求，测量仪器在测量前必须进行检校，并按规范进行定期检校。仪器投入见前面《计量器具投入表》
经纬仪的检校
经纬仪长水准管的检校。
视准较垂直于水平轴的检校。
水平轴垂直于垂直轴的检校。
垂直轴应居于铅垂线方向的检校。
水准仪的检校
望远镜光学性能的检验。
园水器安置正确性的检校。
十字丝、横丝应垂直于仪器竖轴的检校。
水准管轴应平行于视准轴的检校。
1. 2测量标准确定
本工程所用测量标准参照中华人民共和国国家标准《工程
测量规范》(GB526-93)执行。
施工平面控制网测量以一级导线精度要求进行引测和陆续
发展，满足工程施工需要的平面控制点。

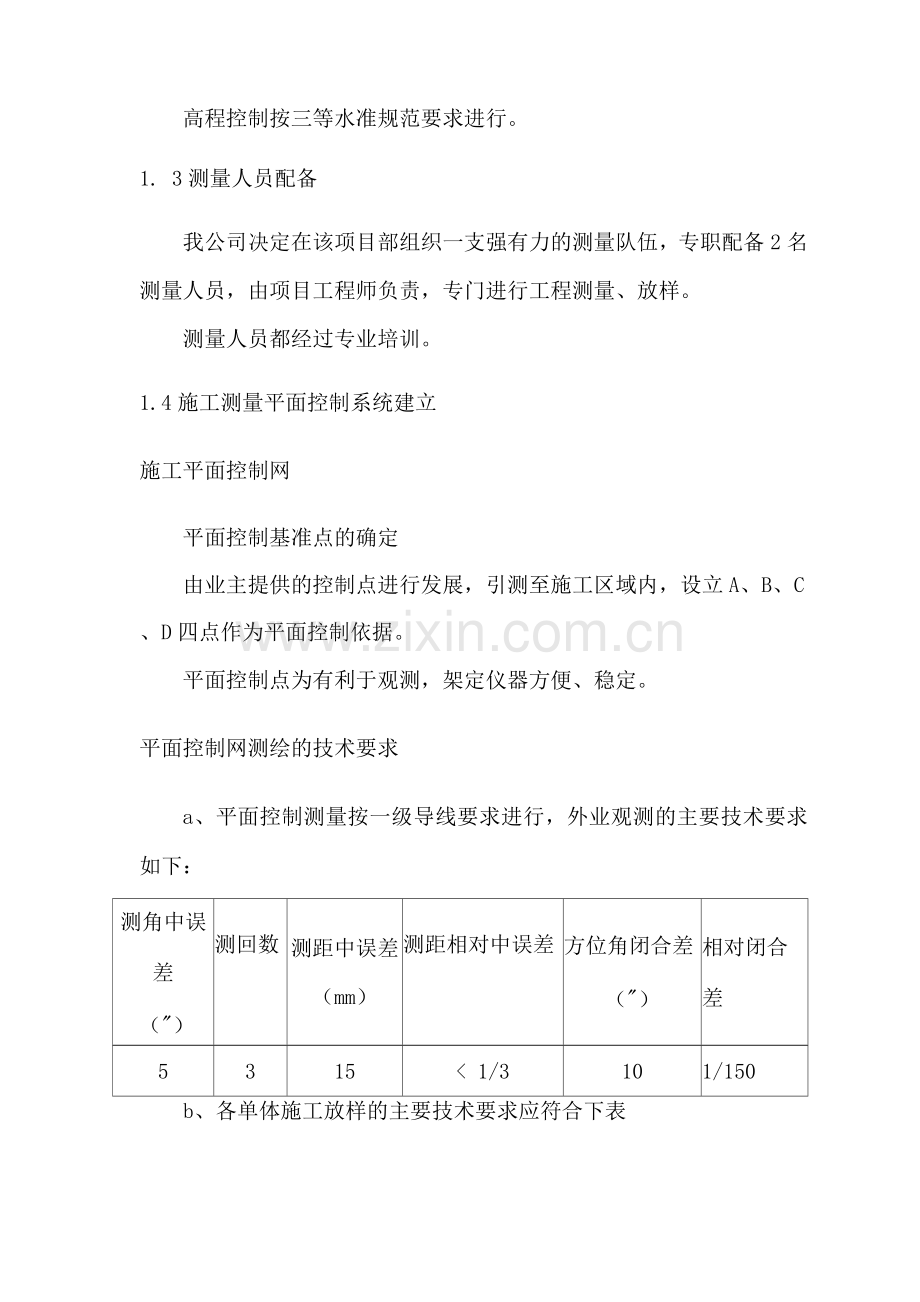

高程控制按三等水准规范要求进行。
1. 3测量人员配备
我公司决定在该项目部组织一支强有力的测量队伍，专职配备2名测量人员，由项目工程师负责，专门进行工程测量、放样。
测量人员都经过专业培训。
1.4施工测量平面控制系统建立
施工平面控制网
平面控制基准点的确定
由业主提供的控制点进行发展，引测至施工区域内，设立A、B、C、D四点作为平面控制依据。
平面控制点为有利于观测，架定仪器方便、稳定。
平面控制网测绘的技术要求
a、平面控制测量按一级导线要求进行，外业观测的主要技术要求如下：
测角中误
差
（"）
测回数
测距中误差
（mm）
测距相对中误差
方位角闭合差
（"）
相对闭合
差

5
3
15
< 1/3
10
1/150
b、各单体施工放样的主要技术要求应符合下表

测量相
对中误
差
测解中
误差(")
本测站上测定高
差中误并(mm)
根据起始水平面在施工平面上测定误差(mm)
竖向传道轴
线点中误差
(mm)
1/50
20
2.5
4
2.5
c、主轴线点精度由测角、测距和归化丈量精度组成，而归化丈量精度影响可以忽略不计，测角采用J2经纬仪施测，测解精度可以达到m。"<10",放样轴线点边长控制在1m以内。
d、测角误左引起的最大位误差为：
A U=s - sin m。" = 1 0 x sin10" = 3mm
采用测距仪测保距离的精度为：
AP=MD=3+2PPM x 1 0=3mm
则主轴线的点位精度为顶=A u2+ A p2/ = 32+32 = 4 mm
1. 5垂准测量
本工程主楼楼面结构高度达到60.2m,在此类高层建筑中，竖向垂准测量的精确度是相当重要的。
⑴、垂准测量
本工程计划使用天底垂准测法(俯视法)进行工程垂准测量。
测量原理和操作方法:
a、在工程结构施工中根据工程特点和现场情况，拟定出测
量方案。做好观测前的准备工作，定出建设物底层控制点位置，在各楼层设俯视孔。一般为上一层结构施工时在控制点的垂直位置设150 x 150预留孔，各层俯视孔的偏差＜ 8mmo
b、把目标分划板放在底层控制点上，使目标分划板中心与控制点标志的中心重合。
c、利用DJ6-C6光学垂准经纬仪上的望远镜，旋转进行光学对中，取平均值，定出瞬时垂准线。具体操作方法为：先把望远镜指向天底方向，然后调焦使所观测目标清晰、无视差，使望远镜十字丝与基准点十字分划线相互平行，读出基准点的坐标读数A1,转动仪器照准架180°,再读一次基准点坐标读数A2;由于仪器本身的系统误差造成望远镜的微小倾斜，A1与A2 —般不重合。如A1和A2形成的对中圆较大，可微动望远镜手轮使对中圆缩小到最小尺寸，但左右仍可能有变化，此时取A1和A2的平均值A即与仪器中心铅垂。
A=（ A1+A2）/2
利用仪器基座上的快速整平对中机构，可较快让仪器的转动中心、点在测站控制点处，完成对中和整平。
d、用望远镜调焦至施工层楼面上，在俯视孔上放置十字坐标板，用望远镜十字丝瞄准十字坐标板，移动十字坐标板，使十字坐标板坐标轴平行于望远镜十字丝，并使坐标原点0与望远镜十字中心重合。
e、当重准点标点在所测楼层面十字丝目标上后，用墨斗线
弹在俯视孔边上。
f、结合吊铅垂法在建筑的几个控制点进行复核。
⑵、弹轴线
根据DJ6-C6光学垂准经纬仪的性能，在完成垂准测量后，可进行测角放样，测设出建筑物层面上的轴线。具体常采用两种方法。
a、在工程定位时，在附近原有旧建筑物上或定位桩上设置一个永久控制点做为参照点。要求本工程施工各楼层的垂测点位置均能清楚观测到，其间无障碍物影响视线。
利用垂准测量控制点和永久控制点，使用DJ6-C6经纬仪做测角放样，可测设出精确的纵横轴线。
b、可在每层楼面上设置一系例视孔（一般为两至三个），在各点完成垂准点标定后，作为测站，测设出精确的轴线。
c、以上方法是在工程实践中的常用轴线测设方法，因均采用原始控制基准点，消除了在垂准点位移，轴线转动和各方面可能出现的累计误差。（理论上还可直接按垂准测量所得十字坐标板上十字方向定出轴线；但我们考虑到在这种方法中可能发生较大操作误差，一般不采用）。
1. 6施工高程控制
施工高程控制点的确定
本工程按III等水准规范要求进行用水准仪引测至施工现场周围地段设立高程控制基准点，按甲方提供的基准点引测至场内，大门处围墙设水准点1个。
高程控制的技术要求：
a、基准水准点应定期(二星期)与原点校核一次。
b、随施工过程每隔一定高度(楼层)做一个水准基点，测定水准点的标高方法是采用钢卷尺配合水准仪向上或向下引测到要求标高。每次测量偏差不大于或小于土 3mm。
c、水准测量按三等水准规范要求进行
视线长度
(m)
前后视较差
(m)
前后视累积差
(m)
视线透地最
低高度(m)
读数较差
(mm)
高差较差
(mm)
75
3
6
0.3
2.0
3.0

建筑物的沉降观测
水准点的布设、形式和埋设：
沉降观测的水准点利用上述高程控制的点。
沉降观测水准点高程的测定：
沉降观测水准点的高程根据本工程设定的高程控制点为基准高程进行沉降测定，采用II等水准测量的方法测定，往返测
厂
误差不得超过土 n mm,或土者说4 L。本工程测站数n=1,四面测误差不得超过±1mm。
观测点的布置和要求
观测点的布置按设计图纸的要求进行布置。具体位置为控制开关室建筑的4个墙角上设沉降观测点4个。
对观测的要求：
观测点本身应牢固稳定，确保点位安全，能长期保存。
观测点的上部必须为突出半球形状或有明显的突出之处，与柱身保持一定距离。
要保证在点上能垂直置尺和良好的通视条件。
沉降观测的方法
采用水准仪及金属标尺进行沉降观测。
沉降观测的时间和次数：
a、在施工期间
底层结构完后进行原始数据测量
其次每上层结构观测一次
最后竣工后观测一次
b、交付使用后的使用期
按规范要求由业主自行观测
沉降观测工作的要求a、按观测视解范围分区观测
b、固定人员观测和整理成果
c、固定使用的水准仪及水准尺
d、使用固定水准点
e、按规定日期、方法及线路进行观测
对使用仪器的要求
对于水准仪的望远镜放大率不得小于24倍，气泡灵敏度不得大于15"/2mm。
沉降观测的成果整理
每次观测结果必须进行记录，并检查是否正确，精度是否合格，并进行误差分配，然后将观测高程列入沉降观测成果表中，计算相邻两次观测之间的沉降量，并注明观测日期和荷重情况。
1. 7其它有关测设
、高层传递，用钢卷尺由底层往上传。
、水平楼面上高程控制以水准仪控制。
、沉降观测要求达到二级水准仪测量精度，闭合差小于±0.5mm,水准网尽量布设成闭合环形，以便检核。拟在边轴线上，分别设15个观测点进行沉降观测，每个观测点间距为15米左右，要求施工完2个结构层测一次作好记录。
、基础施工抄平放线：
基础放线：应根据基础平面图及大样图，按建筑物的轴线定位，连结相应轴线，计算开挖放坡坡度（或采用坑壁支护开挖度），定出开挖边线位置。
用水准仪把相应的标高引测到水平桩或轴线桩上，并画标高标记。
基坑开挖完成后，基坑坑底开挖宽度应通线校核，坑底深度应经水平标高校核无误后，并把轴线和标高引移到基坑，在基坑中设置轴线、基础边线及高程标记。有垫层的应在垫层面上放出（弹黑线）墙或基础平面尺寸。
基础模板完成后，应按设计图纸要求校核模板安装的几何尺寸，在模板周边放出基础面的标高线，并用钉子标示（在竖向钢筋上用红漆油标示），墙、柱的轴线和边线标记，应延长线引至基础边线外，方便施工复核。
基础施工完成后，把轴线引测至基础面，并按施工图放出有关的墙和柱等截面尺寸线，有地梁、预留孔洞、管道、埋件等应按施工图纸在相应的位置上放出有关的标示（包括标高和截面等几何尺寸）。
、主体结构施工抄平放线：
结构平面的施工放线：根据已有控制网点的主轴线精确引测到各层楼面上，特别是土 0.层的控制层的引测必须复核无误后做标记。以后每浇筑一层楼面就在其下方控制点正上方的楼面，留2 X 2的孔用经纬仪（铅垂仪或大线锤）把下层的控制线传递到上一层楼面。再根据各层施工平面图放出相应的轴线及墙、柱、梁和各种洞等的平面位置。本建筑拟在楼面四角设四个控制点，，采用激光锤直仪引测，用内控法确保建筑物各层放线精度。
、砌砖的施工抄平放线：先根据各层平面的轴线和各层建筑施工平面图，放出墙体的平面轴线、墙边线及门窗、洞等位置（先安装门框后砌砖的应标记门的开启方向）。
、装饰施工抄平放线：
室内装饰：根据建筑施工图弹出相应的全部墨线，包括脚线、墙裙线、顶棚顶高程线、梁底水平线、装饰线及窗台、门窗顶、压顶、楼梯等的墨线。
外墙装饰：要按图放出凹凸线、花池、门窗顶、窗台线、立边线、装饰线、外墙裙、女儿墙压顶线的通顺和平直及大小的控制线。
凡镶贴各种规格的饰面材料应按块料的规格和设计要求的图案等放出分格、分色及收边、收、斜水等控制线。楼地面包括：厅房、走廊、阳台等应统一放线，力求饰面缝线纵横畅顺。
屋面防水层、找平（坡）层等应按图纸要求放控线，并在其
完成面上按图纸和规范要求，结合各种隔热层块料规格放出脊缝、顺水缝、伸缩缝、饰面层收及分隔缝的控制线。
