生活区高压线防护专项施工方案.docx

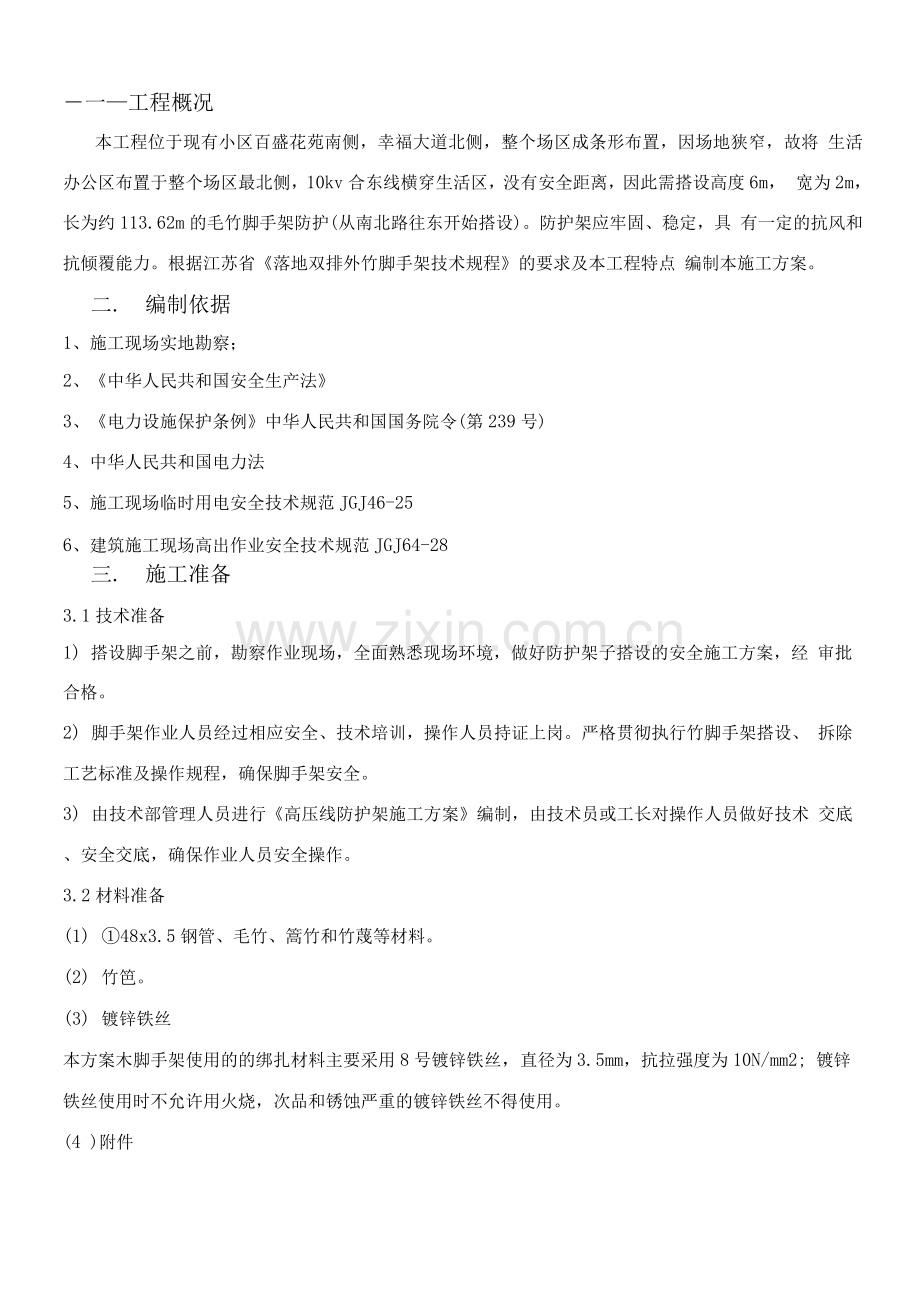

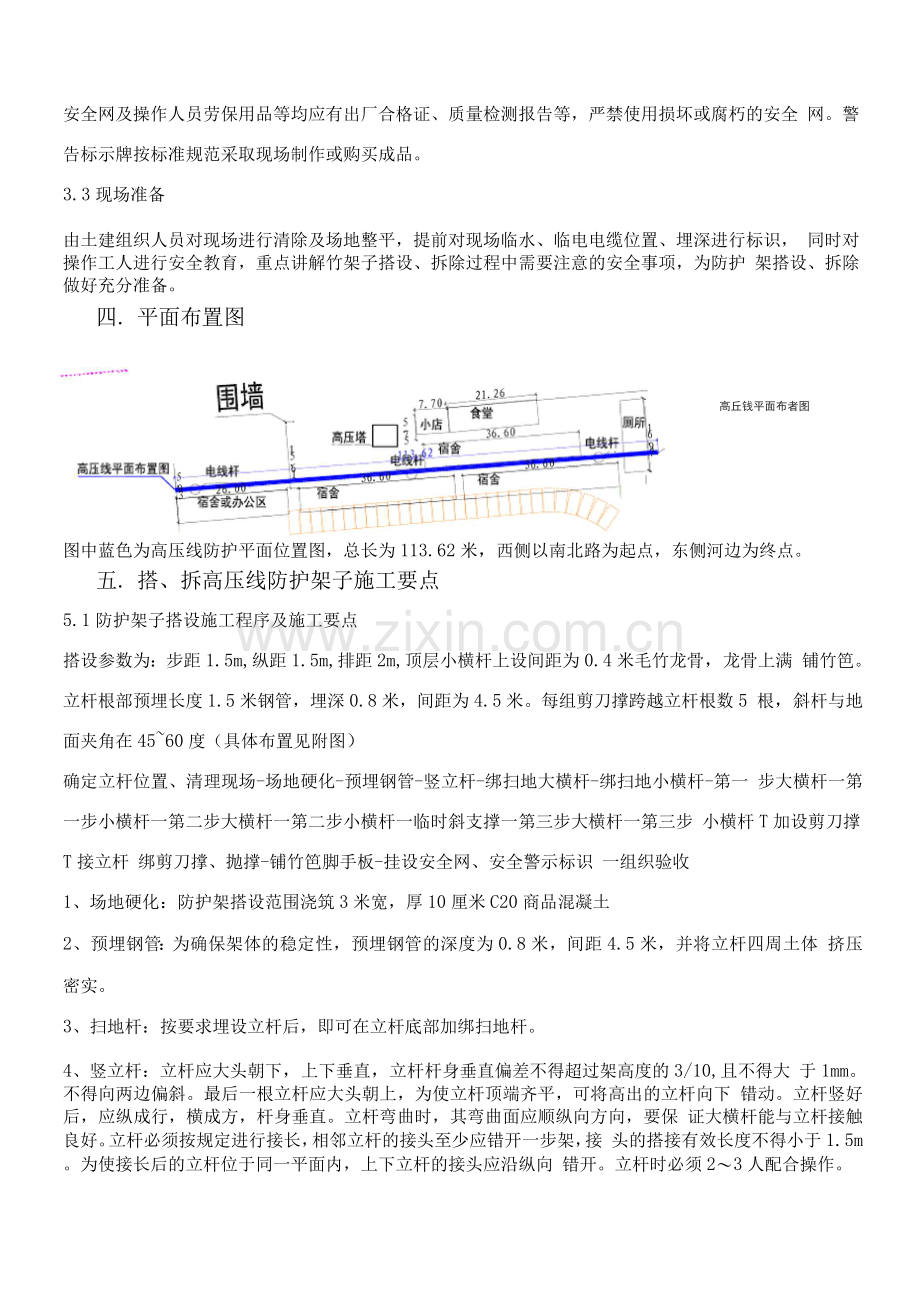

一工程概况本工程位于现有小区百盛花苑南侧，幸福大道北侧，整个场区成条形布置，因场地狭窄，故将 生活办公区布置于整个场区最北侧，10kv合东线横穿生活区，没有安全距离，因此需搭设高度6m， 宽为2m，长为约113.62m的毛竹脚手架防护(从南北路往东开始搭设)。防护架应牢固、稳定，具 有一定的抗风和抗倾覆能力。根据江苏省落地双排外竹脚手架技术规程的要求及本工程特点 编制本施工方案。二. 编制依据1、施工现场实地勘察；2、中华人民共和国安全生产法3、电力设施保护条例中华人民共和国国务院令(第239号)4、中华人民共和国电力法5、施工现场临时用电安全技术规范JGJ46-256、建筑施工现场高出作业安全技术规范JGJ64-28三. 施工准备3.1技术准备1) 搭设脚手架之前，勘察作业现场，全面熟悉现场环境，做好防护架子搭设的安全施工方案，经 审批合格。2) 脚手架作业人员经过相应安全、技术培训，操作人员持证上岗。严格贯彻执行竹脚手架搭设、 拆除工艺标准及操作规程，确保脚手架安全。3) 由技术部管理人员进行高压线防护架施工方案编制，由技术员或工长对操作人员做好技术 交底、安全交底，确保作业人员安全操作。3.2材料准备(1) 48x3.5钢管、毛竹、篙竹和竹蔑等材料。(2) 竹笆。(3) 镀锌铁丝本方案木脚手架使用的的绑扎材料主要采用8号镀锌铁丝，直径为3.5mm，抗拉强度为10N/mm2; 镀锌铁丝使用时不允许用火烧，次品和锈蚀严重的镀锌铁丝不得使用。(4 )附件安全网及操作人员劳保用品等均应有出厂合格证、质量检测报告等，严禁使用损坏或腐朽的安全 网。警告标示牌按标准规范采取现场制作或购买成品。3.3现场准备由土建组织人员对现场进行清除及场地整平，提前对现场临水、临电电缆位置、埋深进行标识， 同时对操作工人进行安全教育，重点讲解竹架子搭设、拆除过程中需要注意的安全事项，为防护 架搭设、拆除做好充分准备。四. 平面布置图高丘钱平面布者图图中蓝色为高压线防护平面位置图，总长为113.62米，西侧以南北路为起点，东侧河边为终点。五. 搭、拆高压线防护架子施工要点5.1防护架子搭设施工程序及施工要点搭设参数为：步距1.5m,纵距1.5m,排距2m,顶层小横杆上设间距为0.4米毛竹龙骨，龙骨上满 铺竹笆。立杆根部预埋长度1.5米钢管，埋深0.8米，间距为4.5米。每组剪刀撑跨越立杆根数5 根，斜杆与地面夹角在4560度（具体布置见附图）确定立杆位置、清理现场-场地硬化-预埋钢管-竖立杆-绑扫地大横杆-绑扫地小横杆-第一 步大横杆一第一步小横杆一第二步大横杆一第二步小横杆一临时斜支撑一第三步大横杆一第三步 小横杆T加设剪刀撑T接立杆 绑剪刀撑、抛撑-铺竹笆脚手板-挂设安全网、安全警示标识 一组织验收1、场地硬化：防护架搭设范围浇筑3米宽，厚10厘米C20商品混凝土2、预埋钢管：为确保架体的稳定性，预埋钢管的深度为0.8米，间距4.5米，并将立杆四周土体 挤压密实。3、扫地杆：按要求埋设立杆后，即可在立杆底部加绑扫地杆。4、竖立杆：立杆应大头朝下，上下垂直，立杆杆身垂直偏差不得超过架高度的3/10,且不得大 于1mm。不得向两边偏斜。最后一根立杆应大头朝上，为使立杆顶端齐平，可将高出的立杆向下 错动。立杆竖好后，应纵成行，横成方，杆身垂直。立杆弯曲时，其弯曲面应顺纵向方向，要保 证大横杆能与立杆接触良好。立杆必须按规定进行接长，相邻立杆的接头至少应错开一步架，接 头的搭接有效长度不得小于1.5m。为使接长后的立杆位于同一平面内，上下立杆的接头应沿纵向 错开。立杆时必须23人配合操作。5、绑大横杆：脚手架两端大横杆的大头应朝外伸出立杆23mm。绑扎第一步架的大横杆时， 应检查立杆是否埋正、埋牢。同一步架的大横杆大头朝向应一致，上下相邻两步架的大横杆大头 朝向应相反，以增强脚手架的整体稳定。大横杆绑扎在立杆内侧，沿纵向平放。大横杆必须按规 定进行接长，接头应置于立杆处，并使小头压在大头上，搭接有效长度不小于1.5m。上下相邻大 横杆的接头应错开一个立杆。6、绑小横杆：小横杆绑在大横杆上，大头朝里。小横杆绑在立杆上，等距离均匀布置，上下相邻 的两排小横杆应绑在立杆的不同侧面。小横杆伸出立杆部分长度不得小于3mm。7、绑斜撑、剪刀撑、抛撑：脚手架搭设至三步以上时，即应绑设抛撑、斜撑（脚手架长15m以内）、 剪刀撑（脚手架长超过15m）。斜撑设置在脚手架的外侧，与地面成45。角倾斜，底端埋入土中5mm; 剪刀撑设置在脚手架外侧，是与地面成45。60。角的交叉杆件。从下至上与脚手架其它杆件同 步搭设，杆件的端部应交于立杆与大横杆的结点处，并与立杆和大横杆绑牢。剪刀撑本身与立杆、 大横杆相交处应绑牢。剪刀撑可以根据需要设置间断式剪刀撑或纵向连续式剪刀撑。抛撑与地面 成4560角。搭设完成后两面有拉结缆绳。8、铺脚手板：防护架子的第一步架应铺设竹笆脚手板，作为安全同道。搭接铺设脚手板时，接头 必须在小横杆上，搭接长度为23mm。本方案采取对头铺设的脚手板，其接头下边应设两根 小横杆，悬空部分长度为1150mm,用10号镀锌铁丝绑牢，严禁铺设探头板。脚手板应满铺， 不留空隙，严禁铺设探头板。9、安装警示标志：在架体上方每隔1.5m左右插警示红旗，同时设置夜间警示红灯，在架体面对 现场一面悬挂警示标语。所有警示标志必须安装牢固。10、组织验收：防护架子搭设完毕并挂设安全网及警告标示后，经安全组验收合格后，由安全经理 组织安全、技术、生产、搭设班组、监理共同进行外观和实测检验，检验合格后方可正式使用。 5.2绑扎方法1、直交：直交：竹杆垂直相交，如立杆与大横杆相交处，立杆与小横杆相交处应采用平插十字扣或斜插十 字扣的绑扎方法。平插十字扣绑扎方法的绳扣不易松动，横杆沉降量小，效果较好。绑扎时钢丝既要扭紧，使木杆 不松动，又不要扭紧过度，使钢丝绞段或受伤。平插十字扣、斜插十字扣见下图所示斜插十字扣斜交：木杆倾斜相交，如立杆与斜撑相交处，立杆与剪刀撑相交处，大横杆与斜撑相交处，应采用斜十字扣的绑扎方法。斜十字扣用的钢丝两个单头必须从木杆交角最小处插进，才易扭紧，保持木杆不松动。斜十字扣做法见下图所示：斜十字扣3、竹杆接长:木杆接长采用顺扣绑扎法，接头有效长度不少于1.5m，绑扣不少于3个，两端及中间各1个，绑 扣距杆端0.2m。接长处必须防止弯折扣松动，以免影响防护架的整体稳定和使局部受力状况恶化，顺扣做法如下图所示:顺扣4、防护架子搭设立面及剖面示意图，详见附图高压线防护架示意图。六. 防护架体日常检查1、防护架搭设和使用前的检查防护架搭设至三步架高时，应按施工方案要求检验，符合后继续向上搭设。搭设至要求高度，由安全员组织检验，检查合格后办理交接验收手续方准许交付使用。检验要求如下：(1) 整体防护架必须保持垂直、稳定，不得向外倾斜。(2) 防护架与抛撑及剪刀撑必须牢固，间距符合设计规定。(3) 竹杆、镀锌钢丝的规格尺寸和材质必须符合规定。(4) 立杆、斜杆底部应有垫块。填土要夯实，不得有松动现象，并应高出周围的地面。(5) 各杆件的间距及倾斜角度应符合规定。(6) 镀锌钢丝绑扎应符合规定，且不允许一扣绑扎三根杆件。2、防护架使用期间的检查防护架使用期间必须设专人经常检查，检查项目如下。（1）防护架有否出现倾斜或变形。（2）连墙点有否出现缺损。（3）绑扎点镀锌钢丝有否出现松脱和断裂。（4）立杆有否出现沉陷和悬空。检查后不合格部位必须及时修复或更换，符合规范规定后，方准许继续使用。3、防护架在特殊情况下的检查暂停工程复工，大雨、大雪及冰雪融化后的工程，必须重新对防护架进行详细的检查，符合要求 后，方准许继续使用。4、防护架管理材料部门购进的防护架木材规格和材质应符合规范规定，不得采购等外材或残次品作为防护架的 部件使用。施工过程中，未经技术负责人批准，不得随意抽拆防护架上的杆件，并应及时清除防护架上的垃 圾和冰雪等杂物。木杆应按规定分别堆放，四周应设置消防器材，如灭火器、消防水桶等备用。七、防护架体日常检查1、拆除架子时，作业区周围及进出处，必须派有专人看护，严禁非作业人员进入危险区域，并 且要注意高压线及变压器等电路设施，严禁碰触。2、防护架拆除必须严格遵守自上而下按顺序进行，后绑的先拆，先绑的后拆。拆除顺序如下，安 全网一剪刀撑一小横杆一大横杆一立杆等。严禁上下同时进行拆除作业，严禁采用推倒或拉倒的 方法进行拆除。3、拆杆和放杆时，必须由2-3人协同操作，拆顺水杆时应由站在中间的人将杆转向将大头顺下， 握住小头尽量下递，等上方人员接到下方人员接住的通知后再放手，严禁向下抛物。4、拆除杆件时的注意事项如下。（1）立杆：先抱住立杆再解开最后两个绑扎扣。（2）大横杆、剪刀撑、斜撑：先拆中间绑扎扣，托住中间再解开两头的绑扎扣。（3）抛撑：先用临时支撑加固后，才允许拆除抛撑。（4）剪刀撑、斜撑及连接点只能在拆除层上拆除、不得一次全部拆掉。5、操作人员必须佩带安全带及安全帽，拆除的全部过程中应指定一个责任心强技术水平高的工人 担任指挥，并负责拆除、撒料和看护全部操作人员的安全作业，拆除过程中注意架子的缺扣、崩 扣，避免踩在滑动的杆件上发生事故。6、拆除连接件须注意，上一层立杆、水平杆未拆除时，禁止拆除下层连接件，连接件须随末层杆 件一同拆除。八、高压线防护架安全技术管理措施8.1架子工岗位要求1、所有进场作业的架子工，都必须经专业安全技术培训，考试合格，持特种作业操作证上岗作 业。架子工在操作实习阶段，必须在技术熟练的技工带领、指导下操作，非架子工未经同意不得 单独进行作业。2、班组（队）接受任务后，必须组织全体人员，认真领会安全技术交底具体要求，研讨搭设方法， 明确分工，并派1名技术好、有经验的人员负责搭设技术指导和现场旁站。3、施工及管理人员必须穿绝缘手套、绝缘鞋，严禁无防护设施进入施工现场。正确使用个人安全 防护用品，必须着装灵便（紧身紧袖），在高处（2m以上）作业时，必须佩戴安全带与已搭好的立、 横杆挂牢。作业时精神要集中，团结协作、互相呼应、统一指挥、不得“走过档”和跳跃架子， 严禁打闹玩笑、酒后上班。4、架子工必须经过体检，凡患有高血压、心脏病、癫痫病、晕高或视力不够以及不适合于登高作 业的，不得参与安全防护架子搭、拆作业。8.2安全操作要点1、外电架空线路安全防护脚手架应使用剥皮杉木、落叶松等作为杆件，腐朽、折裂、枯节等易折 木杆和易导电材料不得使用。2、立杆应先预埋钢管，本方案要求预埋深度8mm，浇灌混凝土，并要设扫地杆。立杆时必须2 3人配合操作。3、递杆（拔杆）上下、左右操作人员应协调配合，拔杆人员应注意不碰撞上方人员和已绑好的杆子， 下方递杆人员应在上方人员中接住杆子呼应后，方可松手。4、纵向水平杆应搭设在立杆里侧，搭设第一步纵向水平杆时，必须检查立杆是否立正，搭设至 四步时，必须搭设临时抛撑和临时剪刀撑。搭设纵向水平杆时，必须23人配合操作，由中间1 人接杆、放平，由大头至小头顺序绑扎。5、剪刀撑杆子不得蹩绑，应贴在立杆上，剪刀撑下桩杆应选用粗壮较大杉槁，由下方人员找好 角度再由上方人员依次绑扎。剪刀撑上桩（封顶）椽子应大头朝上，顶着立杆绑在纵向水平杆上。6、两杆连接，其有效搭接长度不得小于1.5m，两杆搭接处绑扎不少于三道。杉槁大头必须绑在十 字交叉点上。相邻两杆的搭接点必须相互错开，水平及斜向接杆，小头应压在大头上边。7、外电架空线路安全防护脚手架应高于架空线2m。8、遇到两根交叉必须绑扣，绑扎材料，可用扎绑绳。如使用镀锌铁丝严禁碰触外电架空线。镀锌 铁丝扣不得过松、过紧，应使4根镀锌铁丝敷实均匀受力，拧扣以一扣半为宜，并将镀锌铁丝末 端弯贴在杉槁外皮，不得外翘。9、高压电安全防护架子要随搭设随固定，搭设未完的高压电安全防护架子，在离开作业岗位时， 不得留有未固定架子体和不安全隐患，确保架子稳定。10、风力六级以上（含六级）强风和高温、大雨天气，应停止高处露天作业。风、雨过后要进行检 查，发现倾斜下沉、松扣、崩扣要及时修复，合格后方可使用。11、在搭至近高压线时，须特别注意每传递的杉篙不得与高压线相碰，操作人员必须互相提醒， 互相关心。12、高压电安全防护架子搭设、拆除、维修必须由架子工负责，非架子工不准从事高压电安全防 护架子操作。在搭设时，必须有专业的安全员全程巡视监控作业人员操作的各环节的安全动态情况，发现有不 合安全规范的地方，尤其是在距高压线很近时必须全程监控。作业人员在搭设过程中注意架体高升时防止竹杆特别是小横杆坠落伤人。搭设前应搭设警戒线， 并指派专人看护，防止人员进入警戒区。8.3安全管理措施1. 对各班组进行安全用电教育，特别电工、塔吊驾驶员除必要的安全交底、教育外；针对场内的 高压线进行有针对性的安全交底。2. 根据项目部对项目重大危险源识别已把10kv高压线、塔吊定为重大危险源，针对重大危险源制 定专职安全员每日巡检，项目部周检制度。3. 防护架搭设前必须根据规范规定和施工方案，制定防护架的安全技术措施。
