7. 3. 2把手部分处理[Stepl]

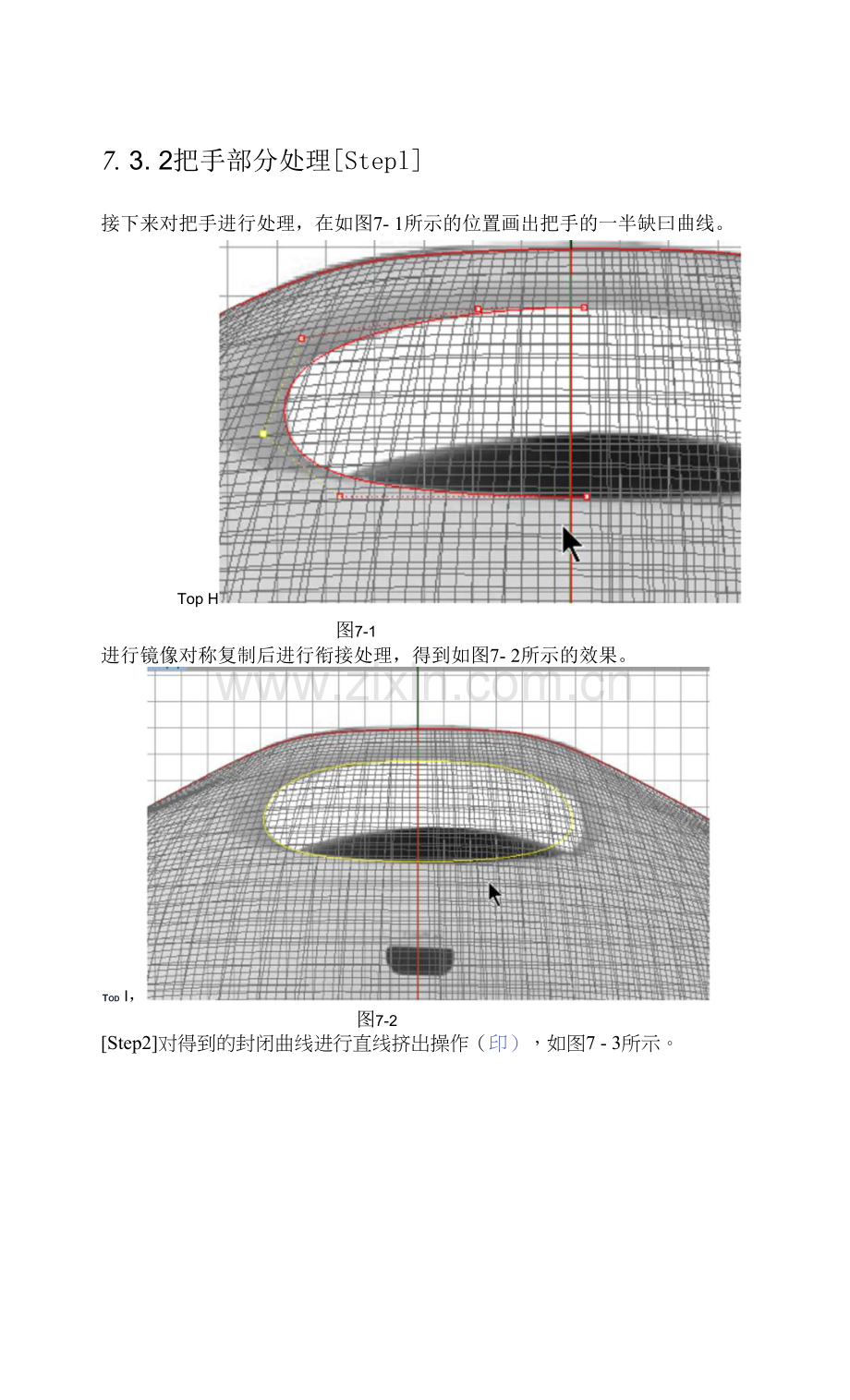

接下来对把手进行处理，在如图7- 1所示的位置画出把手的一半缺曰曲线。
Top H
图7-1
进行镜像对称复制后进行衔接处理，得到如图7- 2所示的效果。
Tod I，
图7-2
[Step2]对得到的封闭曲线进行直线挤出操作（印），如图7 - 3所示。
Perspective图7-3
Perspective ▼将主体解锁，然后进行合并，准备相减布尔运算，如图7- 4所示。
图7-4[Step3]
经过布尔运算的相减处理，得到如图7- 5所示的效果。
=_'.=_
fB一 戢 fBwU =三-一匚
-B->y _ 竺一afi^fi爹.• as;w.・=...!LE»!『r.L w-£■'■!■一ragnzr一- w唱slillslllwwa一 sfo宜ilalilnEm三一一 Bwwsrsi" 摹1曹> 一>5-5rBsrKH!““F= .=mk葺皿尊llHMtN Bt^蜀 SB—

'图乙5
然后点击实体倒角工具（•），对得到的把手边缘进行倒角，得到如图7- 6所示的效果。

图7-6
将所有的线条选中，放入“线条”图层隐藏。
