深圳地铁北站交通枢纽招标文件-信息化集成系统接口部分

深圳北站交通枢纽配套工程技术规格书 信息化集成系统 第4部分 接口部分

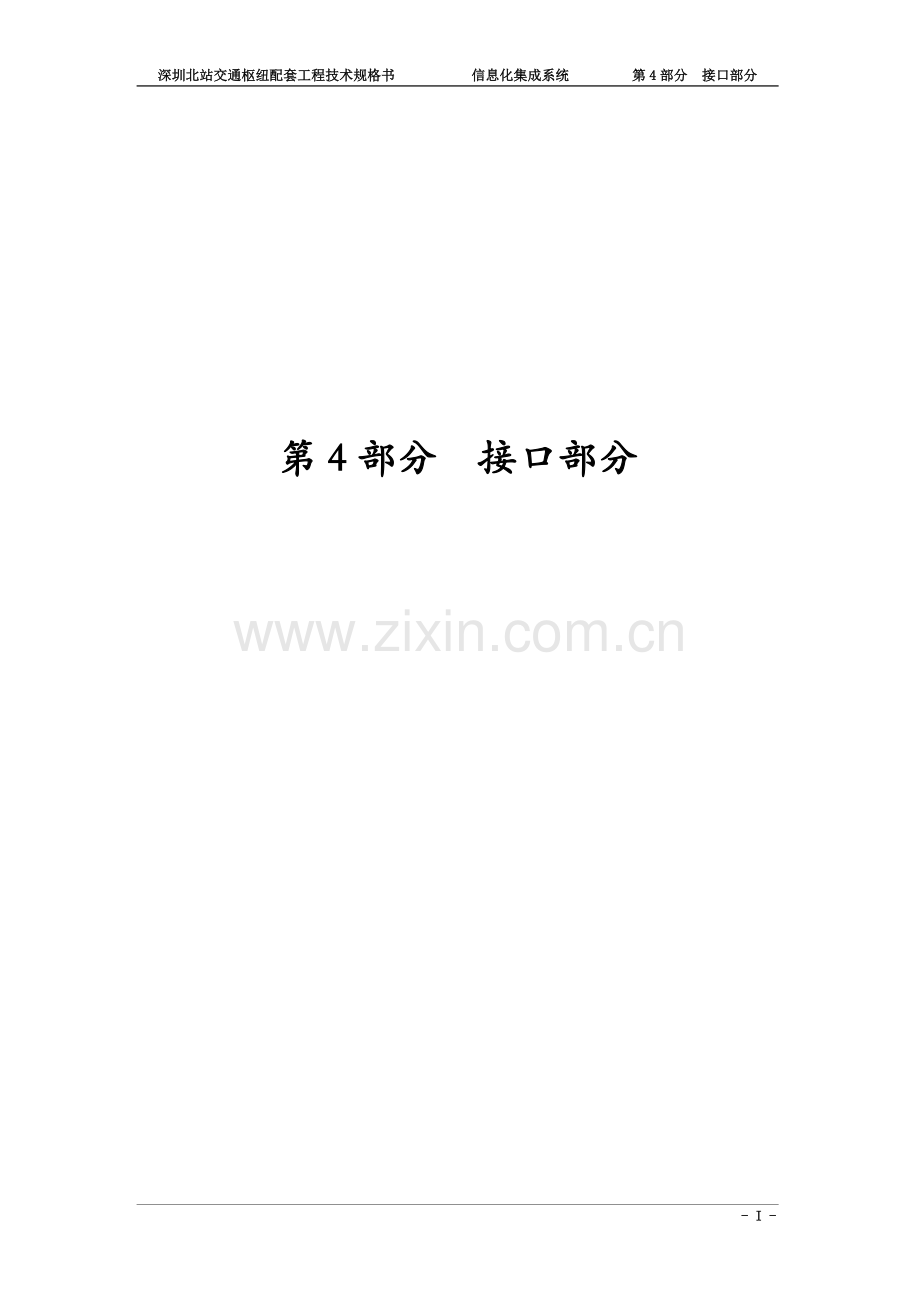

第4部分 接口部分

目 录
目 录 II
1. 投标人须知 1
2. 概述 1
3. 接口管理要求 1
3.1 总则 1
3.2 投标人的协调行动与职责 1
3.3 物理接口协调 2
3.4 接口变更协调 2
3.5 接口资料交换 2
3.6 接口会议 2
3.7 接口设计批准程序 3
3.8 接口文档 3
4. 接口文件要求 3
4.1 接口文件的编制工作 3
4.2 界面文件的需求 3
4.3 详细界面规范 4
4.4 详细接口测试规范 4
4.5 出席接口会议及测试 4
5. 质量保证要求 4
5.1 通讯协议测试 4
5.2 点对点测试 4
5.3 端对端测试 4
5.4 功能测试 5
6. 接口描述 5
6.1 串行数据接口 5
6.2 局域网数据接口 5
6.3 硬线接口 5
7. BAS接口 6
7.1 接口概述 6
7.2 与相关设备的硬线接口 6
7.3 与相关设备的通信接口 7
8. 各系统接口 7
8.1 系统接口总表 7
8.2 枢纽配套工程外界各系统接口详述 10
8.3 枢纽配套工程内信息化集成系统与其它专业接口详述 16
8.4 枢纽配套工程(不包括A1、B1b、C1、D1)内智能化各系统间接口详述 31
8.5 枢纽东西广场工程各系统与A1、B1b、C1、D1接口详述 50

- III -
深圳北站交通枢纽配套工程技术规格书 信息化集成系统 第4部分 接口部分
1. 投标人须知
投标人需根据各系统监控范围并结合其以往工程的业绩与经验，在投标文件中对监控对象、属性、编码格式、数据流等信息需求进行详细描述，给出典型监控点表样本。投标人应考虑自身和互联子系统接口网络安全。
同时投标人应结合本工程的特点并参考总体工期和关键工期要求，提供详细的系统接口实施步骤和执行计划，以及进度、质量、试验和测试等方面的具体管理措施。
其它未明确接口投标人应在标书中详述。
各接口应提供详细软硬件组成、结构、数量和分类报价清单。
2. 概述
卖方应根据附件提供的接口规范，实现本合同与其它系统的接口需求；
卖方与所有接口承包商对本合同所有接口均有共同责任。卖方应通过买方参与所有接口事宜, 并按买方要求参与所有接口相关会议, 提供接口数据, 确认其它接口承包商的接口资料及图纸等工作；
招标文件提供的图纸中房间的名称可能与接口文件的相关房间名称不尽相同。卖方应通过买方与接口承包商确认所有接口房间及位置；
在接口事宜中如卖方与接口承包商有任何争议时, 应以买方的意见为最后的依据。
3. 接口管理要求
3.1 总则
接口管理是本建设工程中的一项重要工作，系统接口涉及专业多，关系复杂，有赖于各专业、各系统的相互配合。
完整的技术接口，是指导、检查和验证系统设计的完整性、安全性、可靠性、合理性和经济性的重要文件，它不仅是选择土建工程方案，也是确定本系统方案的重要依据。
技术接口文件需要在各阶段中逐步完善，必要时，还须做调整、补充、优化。
投标人应确定本系统是否有其它特殊的接口要求，投标人应提供接口表。投标人应服从招标人对本系统与其它系统间接口方式的协调。
3.2 投标人的协调行动与职责
为了确保深圳北站交通枢纽配套工程信息化集成系统总体功能的顺利实现，投标人应负责与相关系统的接口管理工作，全面负责接口设计的协调处理及落实、设计联络管理、测试、现场服务安排、接口图纸资料和技术文件管理等方面的工作。
在以后的合同执行过程中，投标人应遵守与各系统的接口要求，一旦双方出现争执，最终应由投标人负责统一主导意见以及做出合理解决。
投标人对各系统间接口的技术参数和性能提出具体要求，使各系统间的接口按照用户需求书接口规范处理。投标人的产品性能和接口问题从产品设计开始就得到重视和解决，并在生产过程中随时处理出现的问题，使接口问题的解决贯穿于整个系统设计、安装、验收的过
程。
3.3 物理接口协调
项目实施时，若出现的接口问题属本系统不能满足接口规范时，本系统制造商必须限期整改。
项目实施时，若出现的接口问题不属本系统一方时，由出现接口问题的系统投标人负责牵头和其他系统共同提出整改方案交招标人确认，并限期处理完成。
在设计过程中所发现的任何新增接口项目也必须纳入接口作业中解决。
3.4 接口变更协调
合同执行过程中发生的任何接口设计修改和变更，必须由本系统投标人确认后交招标人确认。
3.5 接口资料交换
投标人负责协调与相关机电系统之间的接口资料管理。与相关系统之间的接口资料交换包括（但不限于）：
1. 接口规范（包括接口分界、接口数量、协议等）
2. 接口信息点表
3. 接口实施跟踪文件
3.6 接口会议
与招标人之间的接口联络会议应根据实际情况安排召开，澄清有关问题，接受招标人指令；
在紧急情况下，招标人有权要求举行临时接口会议；
接口设计联络会的目的是为各方交流接口设计思想，澄清技术问题，在此阶段出现接口问题的系统投标人应及时相关系统举行设计联络会议，确认设计方案。
接口设计联络会的设计确认需由出现接口问题的系统投标人先行确认，后由招标人确认；
设计联络会由出现接口问题的系统投标人主持，其他系统投标人应积极配合、按时出席，并形成会议纪要，作为下阶段依据；
联络会议前10 日，应向招标人提交工作报告，提出需要解决的问题。
3.7 接口设计批准程序
接口设计以联络会的形式批准。出现接口问题的系统提出需确认的资料和内容；
一般按照下列程序进行：投标人提出接口设计文件及相关内容，报招标人确认，招标人根据接口内容要求，与投标人协商参加设计以联络会的单位及相关人员和开会时间，并通知相关单位参加出现接口问题的系统投标人主持的设计以联络会，确定设计接口。
3.8 接口文档
本系统投标人应负责按照接口要求，推进与相关机电系统的接口顺利实施。投标人应提交的接口文档包括（不限于）：
1. 接口实施计划表
2. 应用接口规范
3. 接口管理文件
4. 接口测试计划及测试报告
5. 系统调试及处理措施记录表
4. 接口文件要求
4.1 接口文件的编制工作
卖方应与接口承包商按工期计划共同制定所有接口文件及确认文件内所有接口需求, 并向买方提交接口文件供审批。待接口文件审批后, 卖方与接口承包商应按文件内容执行；
在制定接口的通信及软件协议时, 如接口承包商未能按工期计划提供接口内容, 卖方应根据自身经验准备有关文件，供接口承包商确认。
4.2 界面文件的需求
l 卖方应按招标文件内的每个接口规范编制及提交以下文件供买方审批:
l 详细界面规范(Detailed Interface Specification, DIS)；
l 详细界面测试规范(Interface Test Specification, ITSP)。
4.3 详细界面规范
l 详细界面规范应包括卖方与该接口承包商接口的物理, 电气, 机械, 功能, 协议, 软件, 电磁兼容及其它设计项目。卖方应就每一接口承包商提供一份详细接口规范文件；
l 详细接口规范应清楚表示卖方与接口承包商的责任分工。
4.4 详细接口测试规范
l 详细接口测试规范的目的是要卖方及接口承包商通过各阶段中各种测试以证明所有接口均已正确地实现；
l 详细接口测试规范应清楚表示卖方与接口承包商的责任分工；
l 详细接口测试规范内的测试程序应能清楚地证明该接口所有接口需求; 而测试结果在相同的测试条件下均能重复。
4.5 出席接口会议及测试
在本合同的接口工作中, 卖方应按买方要求或按接口工作需要，派出合适的工程师或人员出席相关接口会议及测试等工作，直至所有接口工作完成为止。
5. 质量保证要求
最终的检验将按照本文件提到的需求进行测试，主要的测试方法描述如下：
5.1 通讯协议测试
通讯协议的测试目的是检验接口软件功能，同时检验接口部分是否遵守协议文件，并澄清在协议文本中没有描述清楚的内容。协议测试应至少包含所有命令和数据的格式、收发的机制和例外处理等。协议的测试应通过实际设备进行。
5.2 点对点测试
检验接口特性是否满足要求，应使用测试设备，检验从信息化集成系统服务器到相关接口系统的控制器/终端的各项功能。100%点对点测试将在相应系统的设备上对所有的点测试，可以大量减少现场测试/校正的时间。点对点测试将于信息化集成系统/各集成/互联系统的单机单系统工厂验收完成后进行。
点对点测试暂定投标人工厂测试平台进行，具体的测试时间与测试方法在设计联络时再确定。
5.3 端对端测试
检验接口特性是否满足要求。应使用测试设备，检验从信息化集成系统人机界面到接口系统本地设备之间的功能。
于现场检验己安装调试后设备接口特性是否满足要求。在大联调的端对端测试时, 应使用测试设备，检验从信息化集成系统人机界面到其它集成/互联系统就地设备之间的功能。端对端测试将于信息化集成系统/各集成/互联系统的单机现场验收完成后的大联调进行。
端对端测试的目的是:
l 检查从信息化集成系统的人机界面(MMI)到现场设备的正常功能；
l 验证信息化集成系统对各接口子系统设备的正常监控功能；
l 在端对端测试中信息化集成系统投标人负责从信息化集成系统到各接口系统的接口数据正确。
5.4 功能测试
通过测试接口功能，检验信息化集成系统和被接入系统接口部分的功能和性能是否达到设计要求。
6. 接口描述
接口描述范围包括但不限于：
l 信息化集成系统一般接口描述，包括与其他项目的接口划分，与其他专业的接口划分等；
l 信息化集成系统与各集成和互联系统的接口描述；
l 信息化集成系统与底层设备的接口描述；
l 通讯接口类型包括但不限于串行数据接口、局域网数据接口等类型。接口标准描述如下：
6.1 串行数据接口
l 标准的RS422/RS485/RS232接口，波特率采用19.2kbps及以下；
l 支持通用的、开放的 、软件解码的协议；
l 当现场发生任何变化时，接口上的数据应在0.5秒钟之内更新；
l 接口的通信通常采用查询或事件触发方式进行；
6.2 局域网数据接口
l 10Mbps/100Mbps自适应以太网接口，符合IEEE807.3标准，TCP/IP接口；
l 支持通用的、开放的、软件解码的协议；
l 当现场发生任何变化时，接口上的数据应在0.5秒钟之内更新；
l 接口的通信通常采用查询或事件触发方式进行；
l 投标人应负责提供与集成系统和互联系统的接口协议转换所必须的硬件和软件设备；
6.3 硬线接口
l 硬线接点为独立的无源接点，采用截面面积不小于1.0mm2电缆。
7. BAS接口
7.1 接口概述
BAS与相关系统的接口除有特殊要求外，均应由投标人负责。
BAS与各专业存在各种各样的接口，为了保证各专业之间接口的标准化和协调的方便性，BAS主控制器必须配备能兼容各专业接口要求的通信口，当BAS主控制器本身的通信口数量或通信协议不能满足要求而必须采用接口转换设备时，接口转换设备应采用定型产品且不低于BAS主控制器本身的接口性能。数据传输网络采用TCP/IP协议，将异步串行通讯转换为TCP/IP通讯，但要保证串口通讯的所有电器特性。
接口转换设备主要技术要求：
l 采用国际通用的标准协议，数据格式开放，可软件解码
l 支持以太网工业串行协议MODBUS/TCP、ETHERNET/IP、Profinet等,
l 端口通讯反应延时：不大于6ms。
冰蓄冷冷水机房设备通过工作站和PLC通信口，通过CTS与ISCS连接，实现二者的数据通讯，从而实现对冷水机组进行监控，并获取冷水机组的运行参数。
常规冷水机房的冷水机组和风冷机组通过RS485接口与PLC 通信，PLC通过CTS与ISCS连接，实现二者的数据通讯，从而实现对冷水机组进行监控，并获取冷水机组的运行参数。
环控电控室的BAS控制柜内的RIO器，通过现场总线连接到PLC与相关风阀、电动蝶阀、新风机、送风机、回/排风机、组合式空调机等设备进行监控。
BAS的其他部分采用硬线连接方式。通过控制箱内的RIO然后经过现场总线连接到PLC。该部分主要负责二通流量调节阀、各种传感器（含压力、流量、温度、湿度、一氧化碳、焓值）等设备的监控。
风机用智能马达启动器、变频器通过现场总线连接PLC。BAS通过智能马达启动器、变频器可以对风机进行启停监控。
电梯系统（电梯、自动扶梯）通过现场总线与FEP连接实现数据通讯，对电梯系统的设备进行监控。
EPS、UPS通过现场总线连接到FEP，BAS对EPS、UPS的状态监视和故障报警。
智能照明、配电电度智能仪表通过通信口串联接入FEP，从而实现对照明的监控和对用电设备电度计量。
广告和导向照明设备、设备用房等处的温湿度传感器通过硬线方式，经RIO及现场总线连接到PLC，从而实现对环境参数采集和对照明设备的监视、操作及管理。
水泵状态和水位通过现场总线或硬接线方式，经RIO连接到PLC，从而实现对水泵的监控。
7.2 与相关设备的硬线接口
DO：开关量输出，即BAS提供给相关专业的开关量信号，为无源接点，接点为单独，不与其他系统共用。
DI：开关量输入，即相关专业提供给BAS的开关量信号，要求为无源接点，接点为单独，不与其他系统共用。
AO：模拟量输出，即BAS提供给相关专业的模拟量信号，信号为4-20mA/0-20mA，差分输入，接点为单独，不与其他系统共用。
AI：开关量输入，即相关专业提供给BAS的开关量信号，信号为4-20mA/0-20mA，差分输入，接点为单独，不与其他系统共用。
7.3 与相关设备的通信接口
与综合监控系统的接口：详见附件三ISCS系统构成图。
BAS与电梯、自动扶梯、UPS和冷水机组等各种现场总线的通信接口，其详细内容在下阶段由各专业的投标人和投标人协商解决。
BAS与相关被控设备之间的通信接口之间的转换设备和软件开发由投标人负责，具体在设计联络时确定。
8. 各系统接口
8.1 系统接口总表
第10页
8.2 枢纽配套工程外界各系统接口详述
0250G UCS-YJZH (应急指挥系统-市应急指挥中心)
接口功能：通过市电子政务网实现市应急指挥中心视频会议功能。
接口类型：10M/100M标准RJ45 以太网接口
0339W FAS-M4 (FAS-地铁四号线)
接口功能：枢纽发送站厅层或换乘大厅区等火警信号，接收M4站台层等火警干结点信号。
接口位置：M4消防控制室接线端子为界。
接口类型：硬接线。
接口方式：FAS通过控制模块和干接点反馈模块提供和接收火灾报警信号。暂定提供和接收各5个干结点信号，具体位置和数量设计联络会议定，费用包含在报价中。接线管槽、电缆由枢纽负责。
0340W FAS-M5 (FAS-地铁五号线)
接口功能：枢纽发送站厅层或换乘大厅区等火警信号，接收M5站台层等火警干结点信号。
接口位置：M5消防控制室接线端子为界。
接口类型：硬接线。
接口方式：FAS通过控制模块和干接点反馈模块提供和接收火灾报警信号。暂定提供和接收各5个干结点信号，具体位置和数量设计联络会议定，费用包含在报价中。接线管槽、电缆由投标人负责。
0341W FAS-M6 (FAS-地铁六号线)
6号线尚未设计，报警回路预留接线点。
0342W FAS-GT (FAS-国铁站房)
接口功能：枢纽发送换乘大厅区等火警信号，接收GT站房火警干结点信号。
接口位置：GT消防控制室接线端子为界。
接口类型：硬接线。
接口方式：FAS通过控制模块和干接点反馈模块提供和接收火灾报警信号。暂定提供和接收各5个干结点信号，具体位置和数量设计联络会议定，费用包含在报价中。接线管槽、电缆由投标人负责。
0356G FAS-XFJ (FAS-消防局)
接口功能：119报火警。
0939W CTS-M4 (传输-地铁四号线)
接口功能：实现枢纽与M4信息互联互通,给PIS，CCTV系统提供TCP/IP传输平台；
接口类型：TCP/IP光接口。
接口界面：4#线车站主控系统设备机房配线架外侧。
接口方式：双方各自设置防火墙。投标人负责与对方联系接驳方式、接线管槽、电缆,相关费用由投标人负责。
0940W CTS-M5 (传输-地铁五号线)
接口功能：实现枢纽与M5信息互联互通,给PIS，CCTV系统提供TCP/IP传输平台；
接口类型：TCP/IP光接口。
接口界面：5#线车站通信机房配线架外侧。
接口方式：双方各自设置防火墙。投标人负责与对方联系接驳方式、接线管槽、电缆,相关费用由投标人负责。
0941W CTS-M6 (传输-地铁六号线)
接口功能：实现枢纽与M6信息互联互通,给PIS，CCTV系统提供TCP/IP传输平台；
接口类型：TCP/IP光接口。
接口界面：6#线车站通信机房配线架外侧。投标人负责预留接驳设备容量、端口、和线路。
接口方式：双方各自设置防火墙。
0942W CTS-GT (传输-国铁站房)
接口功能：实现枢纽与GT信息互联互通,给PIS系统提供TCP/IP传输平台；
接口类型：TCP/IP光接口。
接口界面：国铁旅客服务信息系统集成平台防火墙或三层交换机光纤配线架外侧。（该
接口待国铁系统招标后才能最终确定）。
接口方式：双方各自设置防火墙。投标人负责与对方联系接驳方式、接线管槽、电缆，相关费用由投标人负责。
0950W CTS-YJZH (传输-市应急指挥中心)
接口功能：枢纽应急指挥中心与市应急指挥中心实现电子政务内/外网互联互通。
接口位置：枢纽监控中心机房传输网隔离网闸光配线架外侧接口处。
接口类型：TCP/IP。
接口方式：由市政府电子政务网内/外网光纤网负责接入，枢纽负责将信号接入隔离网闸，隔离网闸安全设置应按照市政府要求设置，费用包含在报价中。
0951G CTS-INTE (传输-因特网)
接口功能：将Internet信号接入传输网。
接口位置：枢纽监控中心机房传输网隔离网闸配线架外侧接口处。
接口类型：TCP/IP。
接口方式：CTS与CN通过隔离网闸互联。
1049/1054W CN-INTE/DXJ (计算机网络系统-因特网/电信)
接口功能：枢纽CN系统接入Internet网。
接口分界：枢纽监控中心机房总光配线架内侧。
接口类型：双路TCP/IP。
接口方式：投标人负责从电信机房配线架引线，电信局负责跳线接线。投标人应提供10M带宽开通1年。
1139G CCTV -M4 (视频监控系统-地铁四号线)
接口功能：双方互相实时传送和接收CCTV视频信号，并在相关设备上显示视频信号。
接口位置：利用0939CTS-M4通信平台。
接口类型：UDP/IP。
接口方式：相互提供至少5路H.264视频信号，并相互提供2台解码器以及调用和回放视频信号的API/SDK或其它方式，投标人负责与对方联系接驳方式，费用包含在报价中。
1140G CC TV -M5 (视频监控系统-地铁五号线)
接口功能：双方互相实时传送和接收CCTV视频信号，并在相关设备上显示视频信号。
接口位置：利用0940CTS-M5通信平台。
接口类型：UDP/IP。
接口方式：相互提供至少5路.264视频信号，并相互提供2台解码器以及调用和回放视频信号的API/SDK或其它方式，投标人负责与对方联系接驳方式，费用包含在报价中。
1141G CCTV -M6 (视频监控系统-地铁六号线)
接口 功能：双方互相实时传送和接收CCTV视频信号，并在相关设备上显示视频信号。
接口位置：利用0941CTS-M5通信平台。
接口类型：UDP/IP。
接口方式：投标人负责预留接驳设备容量、端口、和线路
1142W CCTV-GT (视频监控系统-国铁站房)
接口功能：双方互相实时传送和接收CCTV并有关设备上显示视频信号。
接口位置： CCTV系统设备端口处。
接口类型： PAL/BNC复合视频信号。
接口方式： 提供模拟视频信号，具体信号路数由双方业主及运营方进行协商。
(CCTV系统通过铜轴电缆接收国铁发送的信息，暂定各传送和接收2x5路视频信号)投标人负责与对方联系接驳方式，费用包含在报价中。接线管槽、电缆由枢纽负责)
1150W CCTV-YJZH (视频监控系统-市应急指挥中心)
接口功能：将枢纽CCTV视频信号传送至市应急指挥中心。
接口位置：利用CTS与电子政务内/外网互联互通的网络平台。
接口类型：TCP/IP。
接口方式：市应急指挥中心调用东西广场DVR视频数据图像，D1/H.264格式。
1153W CCTV-GAJ (视频监控系统-当地派出所)
接口功能：将枢纽平安城市监控视频信号传送至当地派出所(约3km远)。
接口位置：当地派出所监控机房。
接口类型：PAL/BNC视频信号。
接口方式：投标人负责将视频信号接入派出所矩阵接口。工程内容包括: 由东西广场将光端机输出光纤引接至电信机房光配线架，购买电信局专用东广场1根10芯光纤，西广场1根6芯光纤，引入派出所监控机房，再将用光端机输出铜缆信号，接入派出所矩阵。
1438~1441G PIS-M4,5 (PIS系统-地铁四五号线)
接口功能：枢纽接收实时列车时刻、票务和紧急通告信息。
接口位置：地铁车站PIS系统防火墙或三层交换机光纤配线架外侧。
接口类型：TCP/IP 100M光接口。
接口方式：PIS系统通过通信传输网络接收地铁和国铁发送的信息。双方各自设置防火
墙。投标人负责与对方联系接驳方式，费用包含在报价中。接线管槽、光缆由枢纽负责。（注：5号线PIS系统集成商免费开放相关数据格式和开放接口协议，单向数据流。）
1442G PIS-GT (PIS系统-国铁站房)
接口功能：接收列车运行信息、票务信息、公告信息在枢纽内显示。
接口类型：TCP/IP光接口。
物理界面：火车站PIS系统路由器或交换机配线架外侧。
功能界面：在监控中心实时数据库服务器内。
数据流向：单向，枢纽只接收国铁信息。
本系统投标人在条件具备时应完成与火车站信息系统的联接，并负责与相关部门的工作协调、技术谈判等工作，费用应包含在投标报价中。
1658W CATV-DST (有线电视系统-市有线电视台)
接口功能：DST为东西广场提供有线电视信号。
接口界面：东西广场各自CATV光节点机房。
接口类型： 光信号。
接口方式：DST负责将CATV信号引入至东西广场CATV光节点机房 ，东西广场CATV负责从光节点配线架接线。
1738~1441W PAS-M4,5,GT (广播系统-地铁四五号线和国铁)
工程界面：5号线站厅层付费区广播系统由东广场负责，设单独回路。
接口功能：实现对方对枢纽相邻区域的日常和紧急寻呼功能。
接口位置：国铁和地铁车站防灾广播室广播台面上。
接口类型：安装配合。
接口方式：采用将枢纽广播系统的寻呼话筒置于对方，对方广播员通过话筒上的不少于4个直接按钮键，选择激活寻呼区域，实现广播，按键可单播、群呼。投标人负责与对方联系接驳方式，费用包含在报价中。接线管槽、电缆由枢纽负责。
1854W TEL-DXJ (公众电话系统-电信局)
l 接口1
接口功能：DXJ为东西广场提供有线电话信号。
接口界面：东西广场电信机房配线架。
接口类型：铜缆。
接口方式：枢纽东西广场分别提供电信机房(包括电源和空调)，TEL负责从电信机房配线架引线，电信局负责跳线接线。
l 接口2
接口功能：安装公众投币或IC卡电话机。
接口界面：东西广场公众电话亭机架电话接线插座板和电源插座板。
接口类型： RJ45/11和~220V插座。
接口方式： 公众电话系统提供电话线路和RJ45/11插座，提供电话电源线和~220V插座，电信局负责接线。
1855,2855W TEL,CTQC-JTJ (公众电话系统-电信局)
接口功能： TEL为CTQC提供与JTJ的联网售票网络链路。
接口界面：电话插座。
接口类型： RJ11/45。
接口方式： TEL提供电话插座和ADSL/VPN/Model，CTQC负责连接调试。
1855,2955W TEL,GJQC-JTJ (公众电话系统/长途汽车站业务-交通局)
接口功能： TEL为GIQC提供与JTJ的联网售票网络链路。
接口界面：电话插座。
接口类型： RJ11/RJ45。
接口方式： TEL提供电话插座和ADSL/VPN/Model，GJQC负责连接调试。
1949~42W STEL-M4~6,GT (专用电话系统-地铁六号线和国铁站房)
接口功能：实现双方专用电话紧急状态时，互相通话和电话会议。
接口位置：国铁和地铁车站专用电话主机设备机房配线架外侧。
接口类型：LTK环路中继。
接口方式：采用2路电话线将双方专用电话主机连接。投标人负责与对方联系接驳方式，费用包含在报价中。接线管槽、电缆由枢纽负责。
2154W MTS-DXJ (民用移动通信覆盖系统-电信局)
接口功能： DXJ为东西广场室内提供移动通信信号。室外信号覆盖由运营商负责。
接口界面：东西广场各运营商机房的基站配线架设备接线端子。
接口类型： 铜缆。
接口方式：枢纽东西广场分别提供基站机房(包括电源和空调)，MTS负责从机房配线架引线，电信局负责跳线接线。移动提供RRU，其余从基站后设备和线路安装、调试由投标人负责，监控、维护由枢纽监控中心负责。
2240W PCS-M5 (公安通信系统-地铁五号线)
接口功能： M5为PCS提供备用光纤链路，连接地铁五号线公安通信光纤配线架(1.5km)。
接口界面：地铁五号线车站公安通信机房光配线架接线端子。
接口类型：48芯光缆。
接口方式：PCS负责从东广场公安通信机房配线架引线至地铁五号线公安通信光纤配线架。
2254W PCS-DXJ (公安通信系统-电信局)
接口功能： DXJ为PCS提供市政专用光纤，连接市局(16km)/当地派出所(3km)。
接口界面：东西广场电信机房光配线架接线端子。
接口类型：光纤。
接口方式：PCS负责从机房配线架引线，电信局负责跳线接线。租用电信局专用市政光纤包含在报价中。

3054W XQDD-DXJ (新区大道-电信局)
接口功能： DXJ为XQDD隧道提供移动通信信号覆盖。
接口界面：新区大道隧道口两端墙面。
接口类型： 预留安装条件。
接口方式：为三运营商预留电源和墙面直放站安装位置。
3059G XQDD-SFB (新区大道-三防办)
接口功能： XQDD雨水泵房的视频监视、雨水泵和水位状况经监控中心，再通过市府电子政务内/外网传送至SFB三防办。
接口界面： 利用传输网、市府电子政务内/外网传送。
接口类型： UDP/IP/H.264。
接口方式：投标人负责与对方联系接驳方式，费用包含在报价中。
3157W YLU,LXDD,STL,XGHL -JJJ (玉龙路,流仙大道,上塘路,致远中路-交警局)
详见技术规格书。
4354W DZ-DXJ (动力照明-电信局)
接口功能：DZ为DXJ各运营商东西广场机房分别提供电源和机房接地端子箱。
接口类型：硬线，~380V, 一级负荷。
接口分界： 光配线架间双电源配电箱和接地等电位箱出线端子。
8.3 枢纽配套工程内信息化集成系统与其它专业接口详述
0001W JG--各信息化集成系统 (景观专业-各信息化集成系统)
景观专业尚在设计中，投标人应充分考虑存在的风险，与景观相关接口变数包含在报价中。费用包括管线和设备移位、增加、开洞，以合理美观为原则。
0002W ZS--各信息化集成系统 (装饰专业-各信息化集成系统)
装饰专业尚在设计中，投标人应充分考虑存在的风险，与装饰相关接口变数包含在报价中。费用包括管线和设备移位、增加、开洞，以合理美观为原则。
0143G DLP-DZ (DLP大屏系统-电气专业)
接口功能：DZ为DLPS提供接地端子。
接口类型：硬线。
接口分界：机房等电位箱接线端子处。
0343W FAS-DZ (FAS系统-电气专业)
l 接口1
接口功能：提供消防电源FAS系统一级负荷用电为。
接口位置：监/分控中心电源室双电源箱出线端。
接口类型：硬线三相五线~380V、10KVA。
l 接口2
接口功能：FAS系统接地。
接口位置：西广场/分控中心/隧道区域控制室接地端子箱出线端。
接口类型：硬线NHBV-4mm2。
l 接口3
接口功能：火灾确认后，FAS自动断开相关区域非消防电源。
接口位置：变配电所和其它区域非消防电源开关。
接口类型：硬线。
接口方式：通过控制模块控制开关断电，并通过反馈模块接收开关动作信号。
l 接口4
接口功能：火灾确认后，FAS自动控制防火卷帘门，接收下降到位信号。
接口位置：防火卷帘门控制箱接线端子。
接口类型：硬线。
接口方式：通过控制模块启动防火卷帘门，并通过反馈模块接收位置信号。
l 接口5
接口功能：火灾确认后，FAS自动启动消防水泵、消防风机,接收运行或故障信号。
接口位置：水泵、消防风机控制箱接线端子。
接口类型：硬线。
接口方式：通过控制模块启动水泵和风机，并通过反馈模块接收反馈信号。
l 接口6
接口功能：监消防中心硬线直接启动消防水泵、消防风机,接收运行或故障信号。
接口位置：水泵、消防风机控制箱接线端子。
接口类型：硬线。
接口方式：从消防中心直接引电缆至水泵、消防风机控制箱接线端子。
l 接口7
接口功能：消火栓按钮直接启动消防水泵。
接口位置：水泵控制箱接线端子。
接口类型：硬线。
接口方式：将消火栓按钮连接，通过硬线直接启动水泵。
l 接口8
接口功能：火灾预报警时，FAS强制接通应急照明。
接口位置：应急照明箱接线端子。
接口类型：硬线。
接口方式：通过控制模块接通，并通过反馈模块接收状态信号。
l 接口9
接口功能：监测电气火灾漏电报警
接口位置：火灾漏电报警系统网关通信口接线端子。
接口类型：RS485。
接口方式：FAS报警主机集成漏电报警。
0344W FAS-JPS (FAS系统-给排水专业)
l 接口1
接口功能：监测压力开关、水流指示器、信号阀状态信号。
接口位置：水专业设备接线端子。
接口类型：反馈模块干接点接线。
l 接口2
接口功能：消火栓按钮直接启动消防水泵。
接口位置：消火栓按钮接线端子。
接口类型：硬线。
l 接口3
接口功能：监测、报警和开启汽瓶开关阀。
接口位置：气灭瓶开关阀接线端子。
接口类型：硬线。
l 接口4
接口功能：监控大空间水炮系统,实现联动控制。
接口位置：东广场消防中心FAS工作站RS485接口端子。
接口类型：Modbus通信协议。
接口方式：大空间水炮系统独立成系统后, 将线缆引入消防中心,将通信协议转为国际标准Modbus通信协议,并提供相关报文格式编码,集成于FAS系统中。
0345W FAS-TK (FAS系统-通风空调专业)
接口功能：监控各类防火阀、电动防火阀、消防风机。
接口位置：防火阀, 消防风机控制箱接线端子。
接口类型：控制模块和反馈模块干接点接线。
0346W FAS-DT (FAS系统-电扶梯专业)
接口功能：火警确认后，强制所有电梯迫降于基层，强制所有自动扶梯停止运行；并切断电源。
接口位置：电扶梯控制箱的接线端子或其它满足同样功能方式。
接口类型：FAS控制模块，反馈模块干接点接线。
0443W POW-DZ (电源系统-电气专业)
接口功能：DZ为POW系统提供电源。
接口类型：硬线，~380V，一级负荷。
接口分界： POW系统电源室双电源配电箱出线端子。
0543G BAS-DZ (BAS系统-电气专业)
接口示意图

物理接口
编号
位置
PDZM
BAS
接口类型
接口目的
PDZM.BAS.1
照明配电室
硬线电缆（带编号，屏蔽电缆，截面规格约为1.5mm2）与二级节点BAS远程I/O连接
端子排
硬线
对照明、导向回路的监控
PDZM.BAS.2
配电间
照明箱
通讯接口端子
屏蔽双绞线（带编号）与BAS系统FEP连接；
RS485，标准、开放、可软件解码的协议
监控照明回路
PDZM.BAS.3
配电间
EPS箱
监视EPS电源装置状态
PDZM.BAS.4
配电间
电表箱
用电计量
软件协议
现场总线接口，软件协议为标准、开放、可软件解码的协议，符合国际标准。具体的协议和通讯内容在设计联络阶段确定。
通信协议应选用Profibus-DP、Modbus-plus、Controlnet、Cannet、Devicenet等开放式协议，协议及功能的具体内容在设计联络时确定。要求通信速率大于5Mbps。网络的数据传输速率不应随网络距离的增加而递减，支持生产者/消费者通讯协议。
功能接口
PDZM监控环控系统的所有设备，分散控制集中管理。PDZM主要完成设备本身的保护，BAS系统主要完成设备的调度、管理、各种信息的统计。
编号
功能要求
接口类型
PDZM
BAS
PDZM.BAS.1
监控照明、导向回路
硬线
监视照明、导向回路状态，控制照明断开闭合
监视照明、导向回路状态，控制照明断开闭合
PDZM.BAS.2
监控照明回路
RS485，标准、开发、可软件解码的协议
提供照明回路状态，控制照明断开闭合
监视控制照明回路断开闭合
PDZM.BAS.3
监视EPS电源装置状态
按约定好的格式，提供设备的状态信息,故障报警
监视设备装置工作状态,故障报警
PDZM.BAS.4
用电计量
按约定好的格式，提供配电回路电度值
记录存储电度值

BAS实现的功能描述
l 监视应急电源、照明、导向的主要运行状态、故障信息、操作位置；
l 对照明、导向控制；
l BAS对枢纽导向、广告照明进行定时控制，监控部份普通照明和节电照明（包括广告照明），照明箱位置和控制方式由电气专业提供；接口交接方式为干接点，接点功率满足220V、1A，每回路按1个控制及1个状态反馈考虑；接口界面为照明柜/箱内端子排，照明柜/箱到BAS的管线由BAS完成；
l BAS对枢纽一般照明进行定时控制，监控模式由电气专业提供；接口交接方式为通信口，接口界面为FEP机RS485端子，由电气专业负责开放协议或转换为国际标准公开协议，BAS专业负责测试和验收；
l BAS对隧道一般照明进行监控，监控模式由电气专业提供；接口交接方式为通信口，接口界面为隧道区域控制器通信模块端子，由电气专业负责开放协议或转换为国际标准公开协议，BAS专业负责测试和验收；
l BAS对EPS进行监视，监视方式由电气专业提供；接口交接方式为通信口，接口界面为EPS的通信口端子，由电气专业负责开放协议或转换为国际标准公开协议，BAS专业负责测试和验收；
l BAS对配电系统漏电进行监视，监视方式由电气专业提供；接口交接方式为通信口，接口界面为FEP通信口端子，由电气专业负责串接联线至FEP机，并开放协议或转换为
