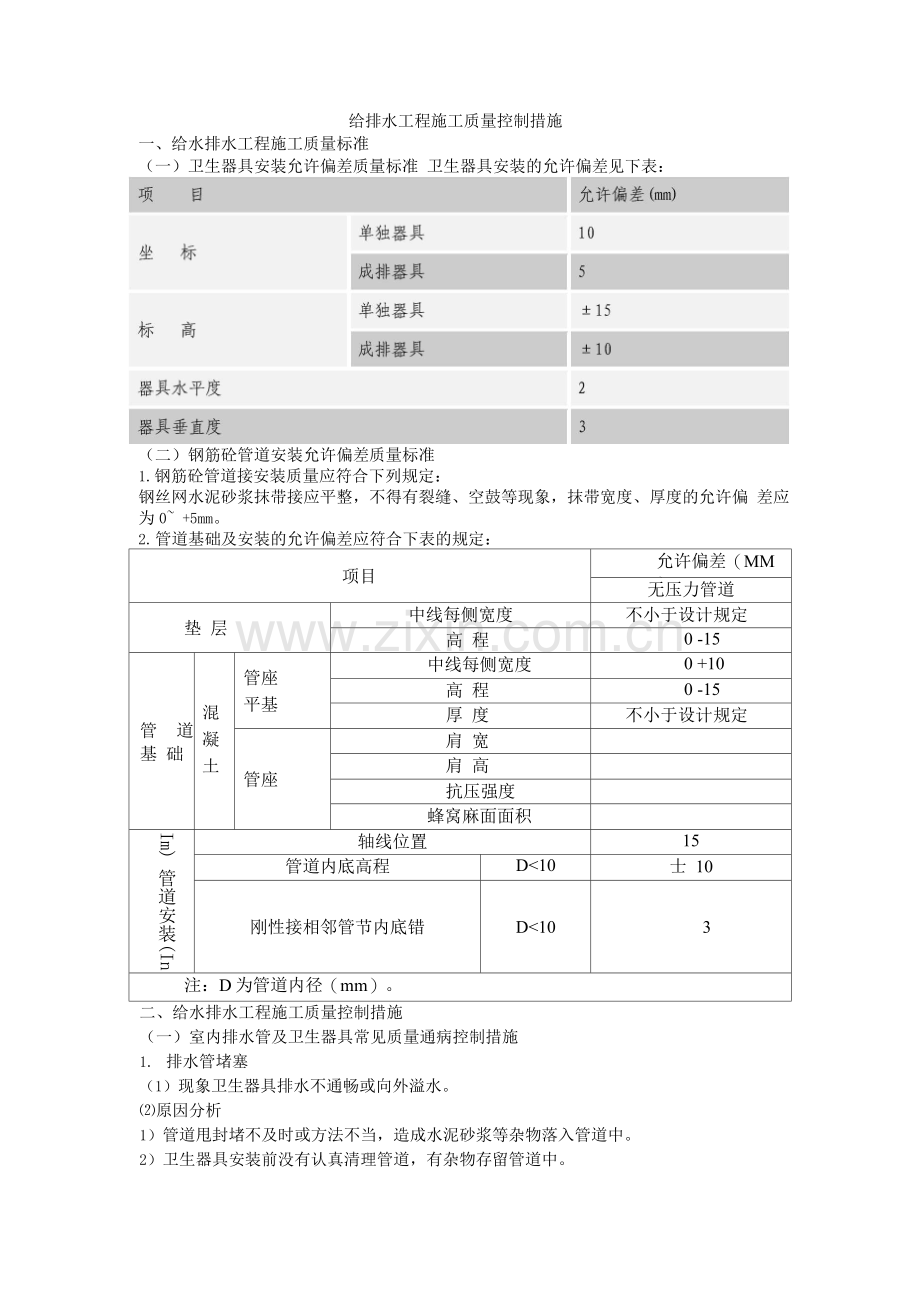

给排水工程施工质量控制措施.docx

给排水工程施工质量控制措施
一、给水排水工程施工质量标准
（一）卫生器具安装允许偏差质量标准 卫生器具安装的允许偏差见下表：

（二）钢筋砼管道安装允许偏差质量标准
1. 钢筋砼管道接安装质量应符合下列规定：
钢丝网水泥砂浆抹带接应平整，不得有裂缝、空鼓等现象，抹带宽度、厚度的允许偏 差应为0~ +5mm。
2. 管道基础及安装的允许偏差应符合下表的规定：
项目
允许偏差（MM）
无压力管道
垫 层
中线每侧宽度
不小于设计规定
高 程
0 -15
管 道 基 础
混
凝
土
管座
平基
中线每侧宽度
0 +10
高 程
0 -15
厚 度
不小于设计规定
管座
肩 宽

肩 高

抗压强度

蜂窝麻面面积

Im) 管道安装(In
轴线位置
15
管道内底高程
D<10
士 10
刚性接相邻管节内底错
D<10
3
注：D为管道内径（mm）。
二、给水排水工程施工质量控制措施
（一）室内排水管及卫生器具常见质量通病控制措施
1. 排水管堵塞
（1）现象卫生器具排水不通畅或向外溢水。
⑵原因分析
1）管道甩封堵不及时或方法不当，造成水泥砂浆等杂物落入管道中。
2）卫生器具安装前没有认真清理管道，有杂物存留管道中。
3）管道安装局部有倒坡。
4）管道接管件使用不当，造成管道局部阻力过大。
⑶预防措施
1）及时将管道甩封堵严实，防止杂物进入管道中。
2）卫生器具安装前应认真检查甩，并清除管内杂物。
3）管道安装时，认真疏通管瞠，去除杂物。
4）安装坡度应顺直，不得有倒坡。
5）合理使用管件，埋地管应使用TY和Y形三道，不宜使用T形三道；水平横管避免使
用四通；排水出墙管及平面清扫宜用两个45。弯头连接，以利流水畅通。
6）检查和清扫的安装位置应便于维修操作。
（4）纠正措施
一般先采用皮碗抽吸的办法疏通，如不能疏通时，应打开清扫或检查盖，排除管道 堵塞，该方法仍不能排除时，可采用局部拆除管道、更换管道的方法进行处理。
2. 大便器与排水管连接处漏水质量控制措施
⑴现象
大便器使用后，地面积水、墙壁潮湿，甚至在下层顶板和墙壁也出现潮湿滴水现象。
⑵原因分析
1）排水管甩高度不够，大便器出插入排除管的深度不够。
2）大便器出与排水管连接处没有填抹严实。
3）厕所地面防水处理不好，使上层渗漏水顺管道四周和墙缝流到下层房间。
⑶防治措施
1）安装大便器排水管时，甩高度必须合适，并高出地面1mm。
2）安装大便器时，排水甩要选择内径较大、内平整的承或套袖，以保证大便器出 插入足够的深度。
3）大便器出与排水管连接处的缝隙，要用油灰或用1 ： 5白灰水泥混合灰填实抹平， 以防止污水外漏。
4）作好厕所地面防水，预留管周围空隙必须用细石混凝土浇筑密实。
3. 大便器进水处漏水质量控制措施
⑴现象
大便器使用后，地面积水、墙壁潮湿，下层顶板和墙壁也往往有潮湿和滴水。
⑵原因分析
1）大便器进水连接胶皮碗或进水连接处破裂，安装时没有发现。
2）绑扎大便器上水连接胶皮碗使用铁丝，容易锈蚀断开，使胶皮碗松开漏水。
3）绑扎大便器上水胶皮碗的方法不当，绑的不紧。
4）施工过程中，大便器上水接被损坏。
（3）预防措施
1）绑扎胶皮碗前，应检查胶皮碗和大便器上水连接是否完好。
2）大便器胶皮碗应使用14号铜丝两道错开绑扎拧紧，或使用铜质专用卡具卡紧，冲洗 管插入胶皮碗角度应合适。
3）蹲式大便器上下连接应经试水无渗漏后再做水泥抹灰。该部位应装活盖，便于装修。
（4）纠正措施
轻轻剔开大便器上水进处地面，检查连接胶皮碗是否完好，损坏必须更换。如用铁丝 绑扎须换成铜丝。
4. 卫生器具安装不牢固质量控制措施
⑴现象
卫生器具使用时松动不稳，甚至引起管道连接部件损坏或漏水，影响正常使用。
⑵原因分析
1）土建施工时，墙体没有留预埋木砖或木砖未做防腐。
2) 固定卫生器具的螺栓规格不合格，或拧栽不牢固。
3) 卫生器具与墙面不密贴。
⑶预防措施
1) 固定卫生器具用的木砖应五面刷好防腐油，在墙体施工时预埋好，严禁后装木砖或木 塞。
2) 安装卫生器具宜尽量采取安栽合适的机制螺丝。
(4)纠正措施
固定卫生器具的桥架和螺丝不牢固者应重新安装。卫生器具与墙面间的较大缝隙要用白 水泥砂浆填补饱满。
5. 地漏汇集水效果不良
⑴现象
地漏汇集水效果不良，地面上经常集水。
⑵原因分析
1) 地漏安装高度偏差较大。
2) 地面施工时，对地漏四周的坡度控制不严格，造成地面局部倒坡。
(3)预防措施
地漏的安装高度不得超过地面。
(二) 防止钢筋砼管道钢丝网水泥砂浆抹带接开裂、漏水控制措施
1. 现象
管道接开裂、脱落、漏水等。
2. 原因分析
(1) 管接形式选用不当，不适用于地基条件。地基发生沉降造成接开裂、漏水。
(2) 抹带接施工时，管子与管基相接触的部分没有作接茬处理；抹带一次做成，在硬 化过程中产生裂缝，管接没有进行凿毛和湿润处理，使粘结力降低，开裂、漏水。
(3) 抹带后没有认真进行养护造成开裂、漏水。
3. 防治措施
(1)根据不同的地质条件选择适应的管接形式，并应按设计要求作好管基处理。
⑵抹带接施工前，应将管子与管基相接触的部分作接茬处理；抹带范围的管外壁应 凿毛；抹带应分三次完成，即第一次抹20mm厚度的水泥砂浆；第二次抹剩余的厚度； 第三次修理压光成活。
⑶抹带施工完毕应及早用草袋等物覆盖洒水养护。
(三) 防止钢筋砼排水管道反坡控制措施
1. 现象
管道排空时，管内和检查井流槽有积水或通水时流水不畅，或管道常有沉淀物。或支管 标高低于干管标高。
2. 原因分析
(1)测量作业出现错误。
⑵施工测量控制不严格，铺管时未设置水平桩等控制标高或控制桩布置间距过大，控 制效果差。
3. 预防措施
(1)加强测量工作的管理。严格执行双检复测制度。
⑵认真熟悉与掌握设计要点和施工图纸，根据设计和现场实际情况及其它建筑的相关 关系建立施工测量网。铺管时设置水平桩等控制管道标高，控制桩布置间距一般以10m 为宜。
4. 纠正措施
一般均应返工重新铺设。
