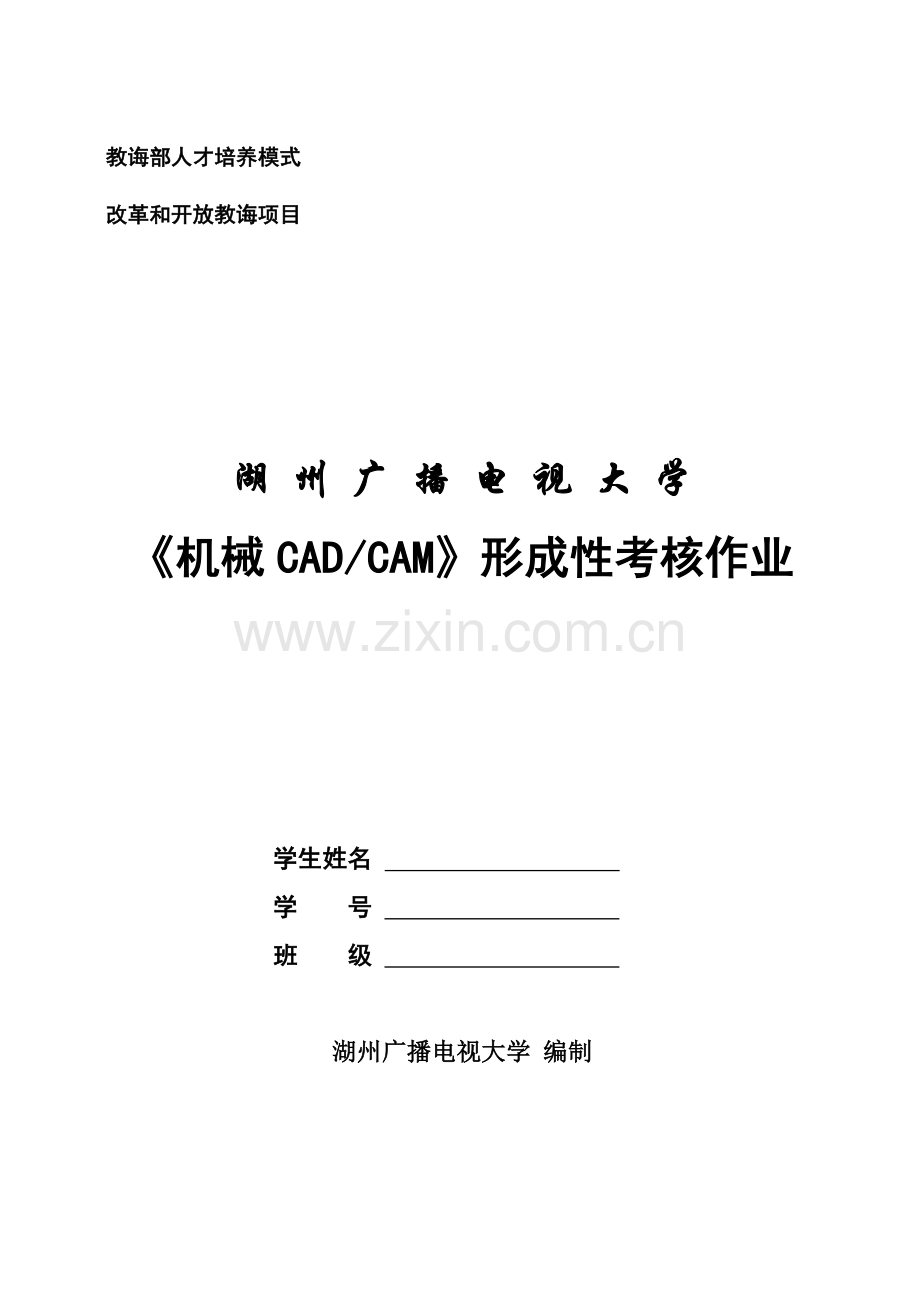

教诲部人才培养模式
改革和开放教诲项目
湖 州 广 播 电 视 大 学
《机械CAD/CAM》形成性考核作业
学生姓名
学 号
班 级
湖州广播电视大学 编制
《机械CAD/CAM》平时作业一
批阅得分
教师签名
一、简答题
1．什么是CAD，什么是CAM，什么是CAD/CAM？
CAD：是设计人员以计算机为工具，对产品和工程进行设计、绘图、分析和编写技术文档等设计活动总称 。
CAM：CAM狭义概念指是从产品设计到加工制造之间一切生产准备活动，它涉及CAPP、NC编程、工时定额计算、生产筹划制定、工厂管理编制、资源需求筹划制定等。
CAD/CAM：CAD/CAM技术是设计人员和组织产品制造工艺技术人员在计算机系统辅助之下，依照产品设计和制造程序进行设计和制造一项新技术，是老式技术与计算机技术结合。
2．简述CAD/CAM技术开始形成技术条件。
1946年第一台电子计算机问世。
1952年第一台三坐标数控机床问世（随着着自动编程系统APT产生）。
1959年研制出世界第一台滚筒式绘图机，从而开创了计算机辅助绘图仪代替人工绘图历史。
1963年《人机对话图形通信系统》论文为CAD技术提供了理论基本。由此可见，计算机、自动绘图机、光笔、图形显示屏、以及图形数据解决办法进一步研究，增进了CAD/CAM技术形成。
3．20世纪90年代开始CAD/CAM发展方向是什么？
20世纪90年代开始朝着原则化、集成化、智能化方向发展。
4．CAD/CAM技术在机械行业有哪些应用？
航空和航天
造船工业
机床制造
工模具
5．简述产品老式生产过程，与老式办法相比CAD/CAM过程有何特点？
老式生产过程为：
方案论证
总体设计
技术设计
详细设计
试生产
性能实验和修改定型
老式设计和制造办法不但工作量大，研发周期长，并且不易获得设计一次成功，实验费用大。
CAD/CAM过程特点：
①在计算机辅助设计过程中，需求分析、可行性分析、方案论证、总体构思、分析计算等都可以由计算机完毕。
②由于采用CAD/CAM技术，在产品设计过程中可以应用仿真技术对产品性能进行模仿，发现问题在设计过程中就可以修改。这样不但可以节约时间和经费，并且可以获得产品最佳性能和设计一次成功。
《机械CAD/CAM》平时作业二
批阅得分
教师签名
一、简答题
1．简述数据、数据构造、数据类型概念。
数据：是描述客观事物数字、字符及所有能输入到计算机中并可被计算机接受和解决各种符号集合。如“ABC”、” 名称”、“123”等。
数据构造：分数据逻辑构造和物理构造，两者差别在于数据逻辑构造描述数据之间关系，而数据存储在介质上就形成数据物理构造。
数据类型：是程序设计语言拟定变量所具备种类。不同数据类型拟定了数据元素在计算机中所占有位串大小，也决定了可表达数值范畴。
2．何为线性表？何为树和二叉树？
线性表：是n(n＞0)个数据元素有限序列
树：是一类非线性数据构造，元素之间存在明显层次关系，一种结点可以有多棵子树，子树之间没有顺序关系。
二叉树：每个结点至多有2棵子树，分左子树和右子树，二叉树可觉得空树。
3．数据库系统原理是什么？
数据库系统涉及：
①数据库：存储、关联数据集合
②数据库管理系统：提供对数据定义、建立、检索、修改等操作，以及对数据安全性、完整性、保密性统一控制，是应用程序和数据库之间接口。
4．数据模型分类有哪些？
数据库数据模型分为
①层次型（一对多）
②网络型（多对多）
③关系型（二维表）
5．FoxPro基本命令是什么？
FoxPro基本操作命令有系统启动与退出命令、数据库文献建立命令两大类。窗体底端
《机械CAD/CAM》平时作业三
批阅得分
教师签名
一、简答题
1．在数控机床上加工零件重要环节是什么？
一、机床合理选用；二、数控加工零件工艺性分析;三、加工办法选取与加工方案拟定;四、工序与工步划分;五、零件安装与夹具选取;六、刀具选取与切削用量拟定;七、对刀点与换刀点拟定;八、加工路线拟定
2．举例阐明增量坐标系统和绝对坐标系统关系。
1.绝对坐标表达法：将刀具运动位置坐标值表达为相对于坐标原点距离，这种坐标表达法称之为绝对坐标表达法。如图10所示。大多数数控系统都以G90指令表达使用绝对坐标编程。
绝对坐标表达法
2.相对坐标表达法：将刀具运动位置坐标值表达为相对于前一位置坐标增量，即为目的点绝对坐标值与当前点绝对坐标值差值，这种坐标表达法称之为相对坐标表达法。如图11所示。大多数数控系统都以G91指令表达使用相对坐标编程，有数控系统用X、Y、Z表达绝对坐标代码，用U、V、W表达相对坐标代码。在一种加工程序中可以混合使用这二种坐标表达法编程。
相对坐标表达法
3．简述数控机床构成。
数控系统 机床大脑
主传动系统 提供主运动
进给系统 俗称走刀
夹持系统 卡盘、夹具
刀具系统 刀架、刀库、换刀装置
润滑系统 润滑各部件，提高机床寿命
冷却系统 喷射冷却液
排屑系统 运走铁屑
4．写出APT编程语言中一条直线和一段圆弧定义例子并对其含义加以阐明。
点定义
1.由给定坐标值定义点 其格式为:标记符=POINT/x，y，z;
如已知坐标值，可以写成如下形式：P=POINT/10，20，15;
2.由两直线交点定义点 其格式为：标记符=POINT/INTOF，line1，line2;
其中INTOF表达相交，line1，line2为事先已定义过两条直线。左下图所示交点，可以写成如下形式：P=POINT/INTOF，L1，L2;
3.由直线和圆交点定义点(如右上图)
P1=POINT/XSMALL，INTOF，L1，C1；
P2=POINT/YSMALL，INTOF，L1，C1；
或P1=POINT/YLARGE，INTOF，L1，C1；
P2=POINT/XLARGE，INTOF，L1，C1；
其中取交点中X与Y坐标值中大值还是小值，由编程人员依照图形任选其中一项。
5．CNC系统软件重要分为哪几某些？
CNC软件分为应用软件和系统软件。CNC系统软件是为实现CNC系统各项功能所编制专用软件，也叫控制软件，存储在计算机EPROM内存中。各种CNC系统功能设立和控制方案各不相似，它们系统软件在构造上和规模上差别很大，但是普通都涉及输入数据解决程序、插补运算程序、速度控制程序、管理程序和诊断程序。
窗体底端
《机械CAD/CAM》平时作业四
批阅得分
教师签名
一、 判断题
1．机械CAD专家系统求解方略涉及参数方案设计、构造方案设计、工艺参数设计和图形设计。
对 错 T
2．数据库系统涉及数据库和数据库操作系统两某些。
对 错 T
3．AotuCAD绘图软件惯用菜单有屏幕菜单、下拉菜单和工具菜单三种。
对 错 F
4．“核心字”和“值”属性在对话框中含义分别表达构件名称和初始值。
对 错 T
5．在数据构造中线性表链式存储构造有三种，它们是单向链表、双向链表和循环链表。
对 错 F
6．按自动化限度把数控编程分为手工编程和自动编程两种方式。
对 错 T
7．零件分类办法中编码分类法可以细分为特性码位法、码位法和特性位码域法。
对 错 T
8．AutoCAD软件中屏幕菜单标题为window。
对 错 F
9．FoxPro运算类型有四种，它们是算术运算、字符串运算、比较运算和逻辑运算。
对 错 T
10．CAD/CAM集成系统中单元技术有CAD、CAE、GT、CAPP、CAM、计算机仿真、分布式工程数据库和计算机网络。
对 错 T
窗体顶端
二、单项选取题
1．下述CAD/CAM过程操作中，属于CAM范畴是（）。
几何造型 有限元分析 优化设计 CAPP
2．数据元素之间存储顺序与逻辑顺序一致数据构造为（ ）。
线性表 树 二叉树 图
3．AutoLISP语言与LISP语言不同之处在于它是一种（ ）。
表解决语言 人工智能绘图语言 高档语言 人工智能语言
4．AotuCAD软件中下拉菜单标题为（ ）。
image screen pop0 popn
5．在数控机床CNC系统构成中，核心某些为（ ）。
CNC装置 输入输出设备 PLC 伺服机构
6．在二叉树数据构造中，每个节点至多有（ ）个子树。
一 二 三 四
7．对话框构件“OK”核心字为（ ）。
accept OK cancel help
8．在AutoLISP中，( cadr (list x y z) ) 运算成果为（ ）。
x y z ( y z )
9．在顺序分枝法并枝过程中，属于中密切度分枝组是（ ）。
125和124 123和1234 1245和145 1234和135
10．CIMS管理信息系统基本功能之一为（ ）。
工程设计 质量控制 工艺规程编制 生产管理
三、简答题
1．AutoCAD软件中最惯用菜单有哪几种？
屏幕菜单、下拉菜单和图标菜单。
2．AutoLISP语言重要功能是什么？
定义函数、调用函数、解决符号、输入输出、调用AutoCAD命令、访问AutoCAD图形数据库等。
3．按功能分，对话框构件共有哪几类？
按功能对话框构件分为6类：预定义动作构件、构件组、修饰和阐明、正文聚合、退出按钮、出错构件。
4．简述在AutoCAD系统中一种原则件图形库开发环节。
环节如下：
①建立原则件种类和参数数据库和数据文献；
②编写对话框和驱动程序；
③运用AutoLISP语言编写参数化绘图程序；
④在AutoCAD下拉菜单中建立了菜单；
⑤通过国标号和尺寸参数核心字在数据文献中检索原则件构造参数；
⑥使用菜单或命令调用AutoLISP参数化绘图程序，完毕图样绘制。
5．编写各种标注粗糙度符号和值下拉菜单。
窗体底端
