卫生间地暖专项施工方案.docx

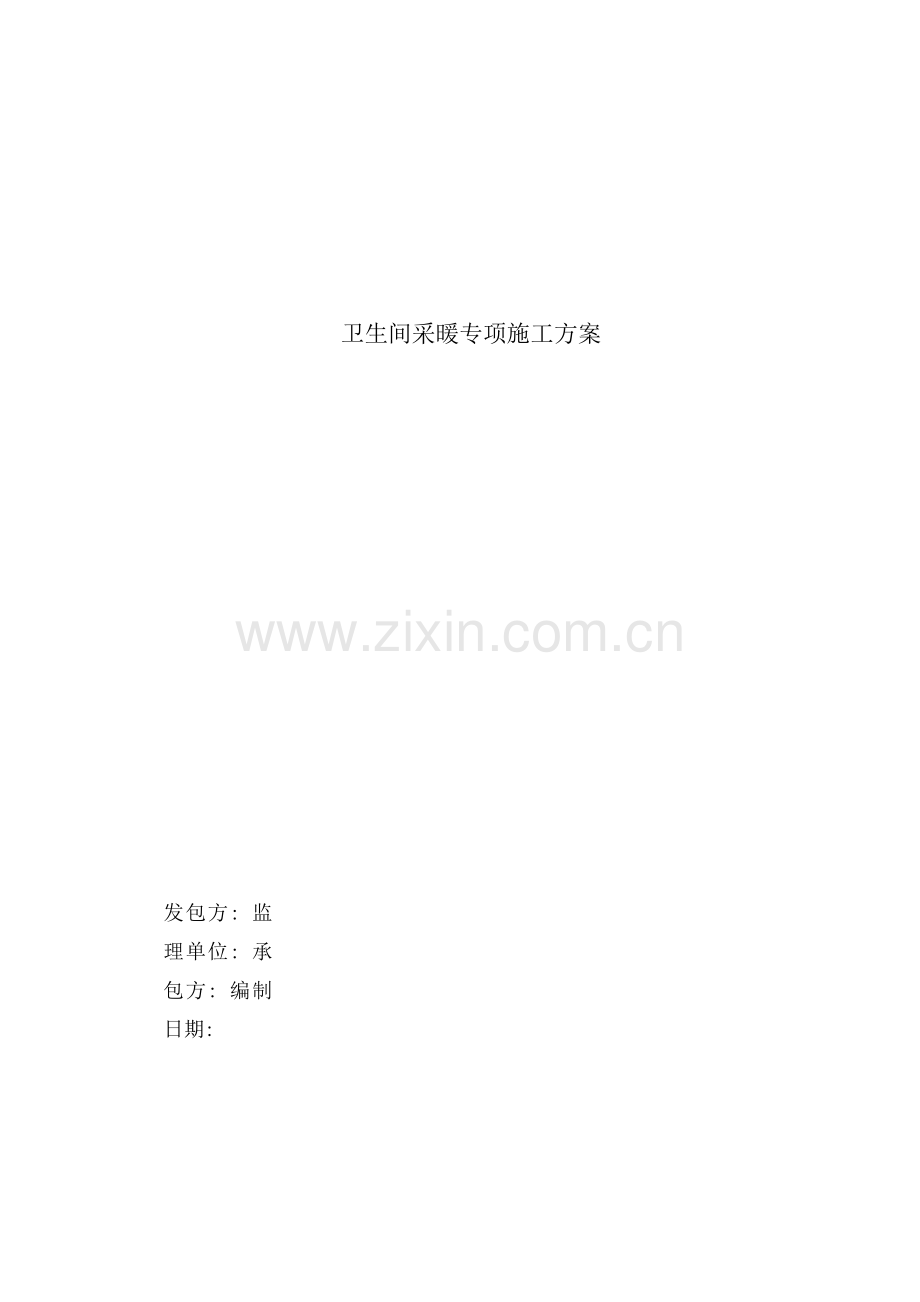

卫生间采暖专项施工方案
发包方: 监理单位: 承包方: 编制日期:

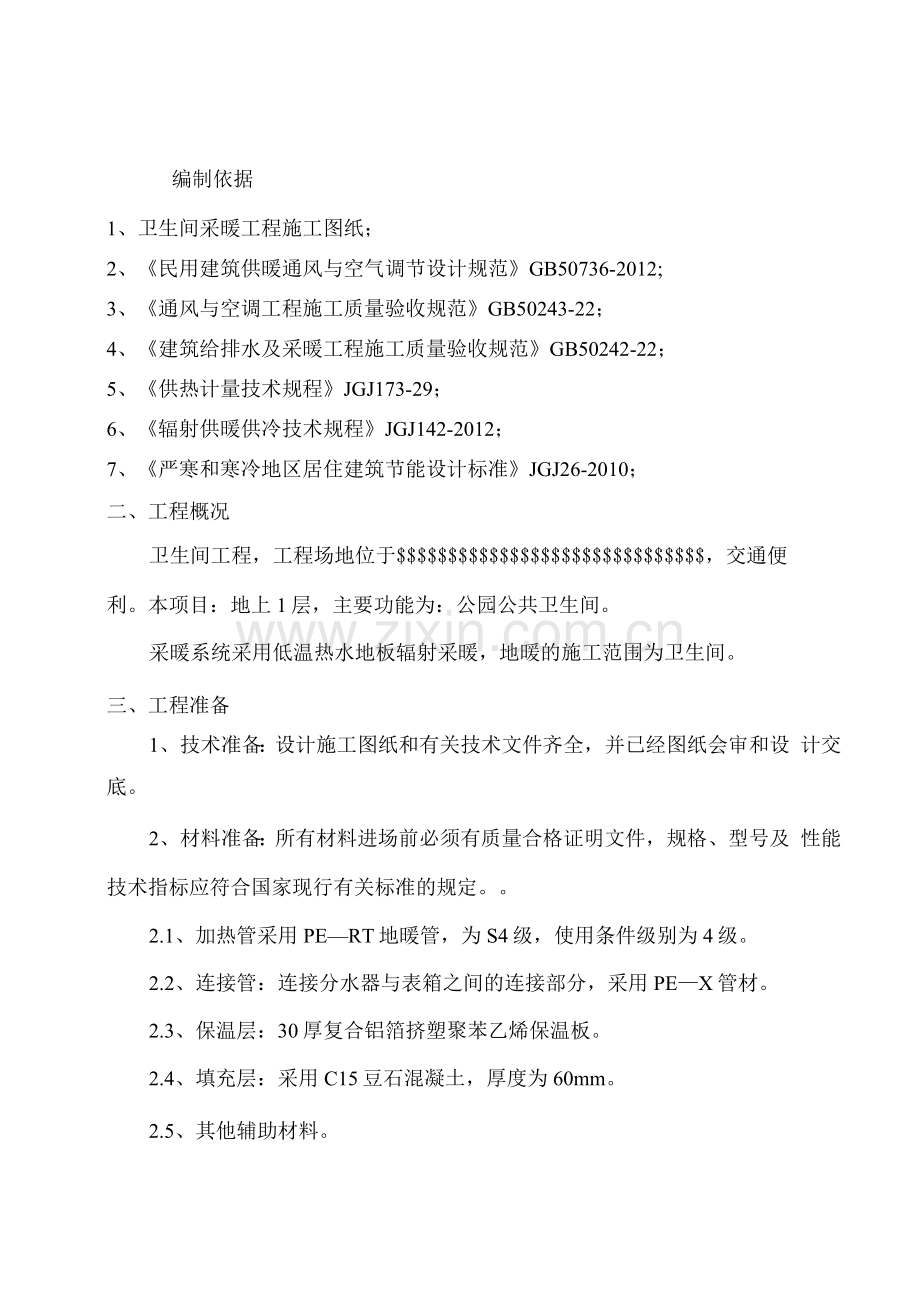

编制依据
1、卫生间采暖工程施工图纸；
2、《民用建筑供暖通风与空气调节设计规范》GB50736-2012;
3、《通风与空调工程施工质量验收规范》GB50243-22；
4、《建筑给排水及采暖工程施工质量验收规范》GB50242-22；
5、《供热计量技术规程》JGJ173-29；
6、《辐射供暖供冷技术规程》JGJ142-2012；
7、《严寒和寒冷地区居住建筑节能设计标准》JGJ26-2010；
二、工程概况
卫生间工程，工程场地位于$$$$$$$$$$$$$$$$$$$$$$$$$$$$$$，交通便
利。本项目：地上1层，主要功能为：公园公共卫生间。
采暖系统采用低温热水地板辐射采暖，地暖的施工范围为卫生间。
三、工程准备
1、技术准备：设计施工图纸和有关技术文件齐全，并已经图纸会审和设 计交底。
2、材料准备：所有材料进场前必须有质量合格证明文件，规格、型号及 性能技术指标应符合国家现行有关标准的规定。。
2.1、加热管采用PE—RT地暖管，为S4级，使用条件级别为4级。
2.2、连接管：连接分水器与表箱之间的连接部分，采用PE—X管材。
2.3、保温层：30厚复合铝箔挤塑聚苯乙烯保温板。
2.4、填充层：采用C15豆石混凝土，厚度为60mm。
2.5、其他辅助材料。
3、机具准备：
3.1、机具：细石混凝土搅拌机、泵送设备、专用扳手、电动试压泵等。
3.2、工具：锯条、手锤、活扳手、手动试压泵、刮刀等。
3.3、量具：水平尺、钢卷尺、压力表、弯尺、线坠等。
四、施工方法及措施
1、作业条件
1.1、施工现场具有供水或供电条件，有储放材料的临时设施。
1.2、土建专业已完成墙面抹灰，地面清理干净；卫生间防水施工完毕并 且做完闭水试验并经过验收。
1.3、相关电气预埋等工程已完成。
1.4、施工人员应经过培训，特别是机械接施工人员必须经过专业操作 培训，持合格证上岗。
1.5、安装时环境温度宜不低于5°C；在低于0°C的环境下施工时，现场 应采取升温措施。
1.6、施工时不宜与其他工种交叉作业，所有地面留洞应在填充层施工前 完成。
2、施工工艺：安装准备T清理基面T绝热层铺设T加热管安装T分水器、 集水器的安装T冲洗、试压T填充层施工^检验、调试
3、施工要点：
3.1、清理基面及找平：在进行保温层施工之前，将地面清扫干净，不得 有砂石碎块，钢筋头等，卫生间的防水保护层施工完毕。
3.2、绝热层施工：绝热保温层采用复合铝箔挤塑聚苯乙烯保温板30mm 厚。
3.3、加热管安装
