产品外包装周转车设计.pptx

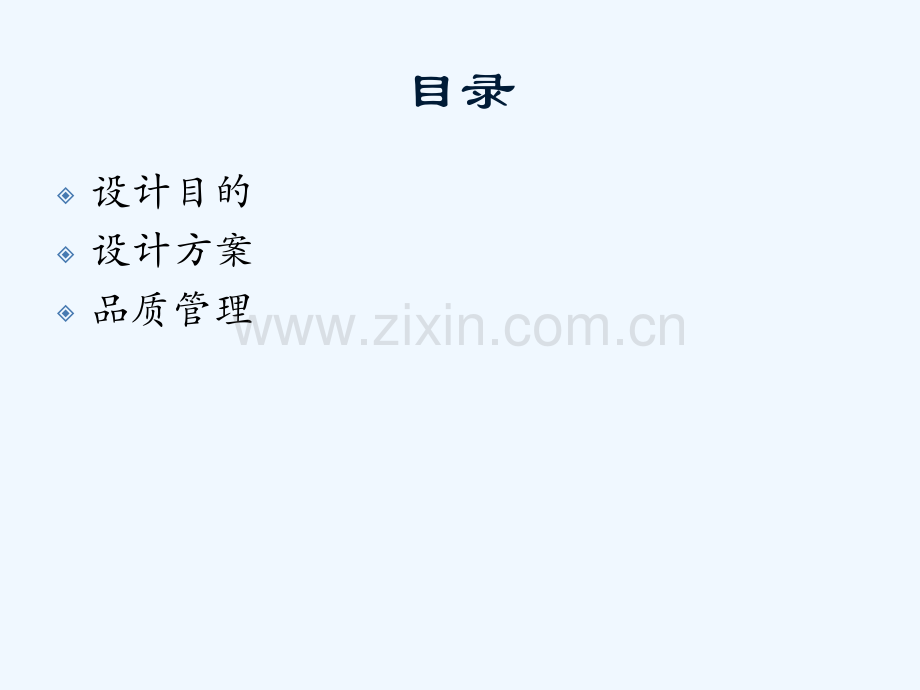

目录设计目的设计方案品质管理一、设计目的1.1.降低产品包装成本1.2.减低包装作业者的劳动量1.3.提高产品装卸作业效率二、设计方案2.1.三种设计方案1.每层有效规格：1300*1100MM2.单层内部高度为100MM共10层3.底部轮子为有制动装置的车轮2.2.各尺寸 层布局图2.2.1量产机种布局图2.2.2其它常规尺寸布局图2.3.周转车内数量BOM型号名层摞数每摞包数层数每包重量（Kg）总重量(Kg)Y14ELED270_MNT34104.214505.68Y14ELED340_MNT34102.964355.68Y13FLED390_S24109.052724.16Y14FLED400_(7)24109.568765.44Y14FLED400_FHD24103.628832寸24105.443246寸241011.390448寸141012.349250寸141013.453655寸141016.2648三、品质管理3.1.层每摞保护措施及固定方法3.1.1保护措施3.1.1.1每层内部与产品接触的侧面需贴有厚泡棉，起到对产品保护的作用3.1.1.2每摞需使用气泡垫包装，包装需平整，以确保产品在运输过程中的保护作用。3.1.2固定方法以Y14ELED270_MNT机种为例，固定方法如下：说明：每层平面上需打有用于固定JIG的孔，使得JIG可以固定在每层相应的外置上。3.2.回收方法第一次将货物送达客户后，第二次送货时，将空的周转车拉回公司，以此类推。结束，谢谢！
