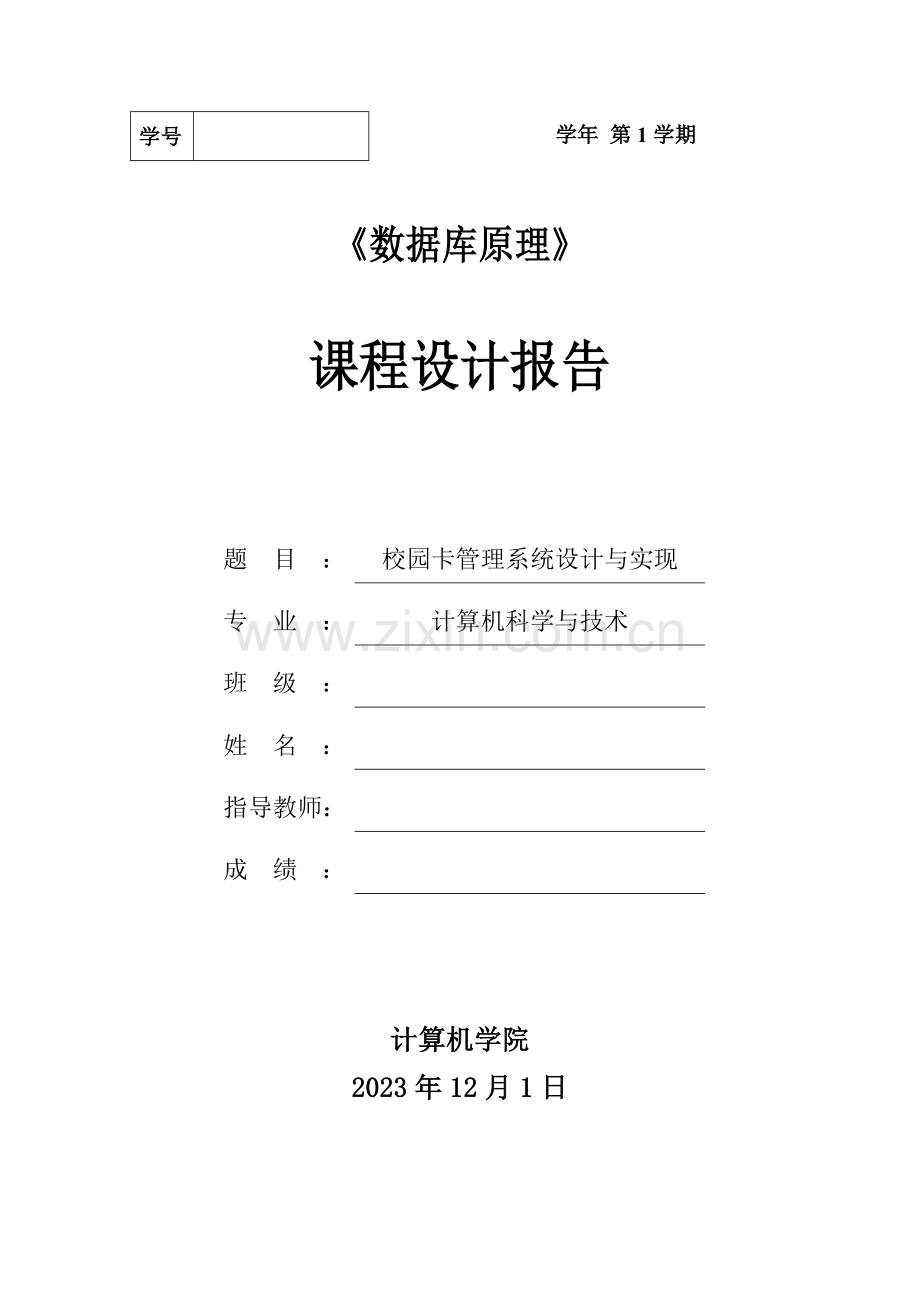

学号
学年 第1学期

《数据库原理》

课程设计报告

题目：
校园卡管理系统设计与实现
专业：
计算机科学与技术
班级：

姓名：

指导教师：

成绩：

计算机学院
2023年12月1日

目 录

1 设计内容及规定 1
1.1设计内容 1
1.2设计规定 1
2 需求分析 2
2.1需求分析的任务 2
2.2需求分析的过程 2
2.2.1系统功能需求分析 2
2.2.2用户功能需求分析 2
2.3数据字典 3
2.3.1数据项 3
2.3.3数据存储 5
2.3.4解决过程 5
2.4数据流图 5
3 概念设计 6
3.1概念结构设计的方法 6
3.2概念结构设计的环节 6
3.3数据抽象与局部视图设计 6
4 逻辑设计 7
4.1E-R图向关系模型的转换 7
4.2数据模型的优化 8
4.3系统数据表的设计 8
5 物理实行 9
5.1系统功能模块 9
5.2数据库实行阶段 10
6部分界面 11
7 参考文献 16

1 设计内容及规定
1.1设计内容
校园卡在我们的校园内应用非常广泛、使用方便，它不仅可以用于借书、解除门禁，还可以应用于校园的各个消费场合（如：超市（小卖部）、食堂、澡房、电子阅览室等）。校园卡完毕校园内各类消费。如系统管理员登录时，会为其提供:开户、销户、挂失、补办、学生信息查询、校园卡管理、转账记录管理、消费记录管理等功能；而普通用户（学生）登录时，会为其提供：转账、在校消费、流水账检索、余额查询等功能。除此之外本系统还为所有用户提供了公共的功能模块和辅助模块，功能模块有：查阅个人信息、修改个人账号密码。
需要实现的功能有：
（1）建立用户信息表，涉及编号、用户名、密码、类型、创建时间等；对用户信息的管理，有管理员和学生两种模式。
（2）建立校园卡信息表，涉及编号、校园卡号、密码、余额、状态、创建时间等；对校园的管理，其中涉及对校园卡的开户销户、丢失补办、转账及消费等。
（3）建立消费信息表，涉及编号、校园卡号、消费金额、消费地点、消费时间等；记录学生使用校园卡的消费情况。
（4）建立转账信息表，涉及编号、校园卡号、转账金额、转账时间等。记录学生对校园卡的转账情况。
（5）建立学生信息表，涉及编号、姓名、校园卡号、银行卡号、时间等；对学生信息的查询及管理。
1.2设计规定
运用基于E-R 模型的数据库设计方法和关系规范化理论做指导完毕从系统的分析到设计直至系统的最终实现,开发客房管理系统,完毕客房管理系统的重要功能。
这里一方面做好需求分析，并完毕数据流图和数据字典。另一方面概念分析，运用实体联的方法将需求分析的用户需求抽象为信息结构，得到E-R图。然后就是逻辑结构设计，将E-R图转换为计算机系统所支持的逻辑模型。最后，通过开发平台和数据库将功能实现。
2 需求分析
2.1需求分析的任务
需求分析的任务是调查应用领域，相应用领域中的信息规定和操作规定进行具体分析，形成需求分析说明书。重点是调查，收集与分析用户在数据管理中的信息规定，解决规定，数据的安全性与完整性规定。
为了完毕需求分析的任务，要具体调查待开发的数据库应用部门的情况，了解原系统工作概况，分析用户的各种需求，在此基础上拟定新系统的功能。新系统必须考虑此后的扩充和改变，不能仅仅按当前应用需求来设计数据库。
2.2需求分析的过程
由于此处重要任务是练习所学知识点，使得自己对各门知识的融合更加完善。并且，针对于本系统的基本功能已经给出。这里就分别对用户和系统进行分析。
2.2.1系统功能需求分析
系统功能重要模块：校园卡信息管理、学生信息管理等。下面分别对校园卡的开户销户、丢失补办等模块进行描述。
1. 开户销户信息管理：对校园卡的激活及销户操作。
2.丢失补办信息管理：对校园卡重新激活及销户的操作。
3.转账消费信息管理：使用校园卡消费、转账，及将消费转账记录保存至消费记录信息和转账记录信息的操作。
2.2.2用户功能需求分析
校园卡管理系统是为了让学生及管理员更好的更方便的实现对校园卡的使用和管理。本系统重要对校园卡实现开户销户，丢失补办等功能的操作，可以很好的管理息数据。2.3数据字典
通过可行性分析，抽象出该子系统业务流程图，如下图所示。下面，结合该实例具体情况，给出校园卡管理的具体需求。
2.3.1数据项
1. 用户信息表数据字典
表1 用户信息表
编号
数据项称
说明部分
1
编号
整型
2
用户名
字符串类型
3
密码
字符串类型
4
类型
短整型
5
创建时间
日期型

2. 校园卡信息表数据字典
表2 校园卡信息表
编号
数据项名称
说明部分
1
编号
整型
2
校园卡号
字符串类型
3
密码
字符串类型
4
余额
双精度型
5
状态
整型
6
创建时间
日期型

3. 消费信息表数据字典
表3 消费信息表
编号
数据项名称
说明部分
1
编号
整型
2
校园卡号
字符串类型
3
消费金额
双精度型
4
消费地点
字符串类型
5
消费时间
日期型

4. 转账信息表数据字典
表4 转账信息表
编号
数据项名称
说明部分
1
编号
整型
2
校园卡号
字符串类型
3
转账金额
双精度型
4
转账时间
日期型

5.学生信息表数据字典
表5 学生信息表
编号
数据项名称
说明部分
1
编号
整型
2
姓名
字符串类型
3
校园卡号
字符串类型
4
银行卡号
字符串类型
5
时间
日期型

2.3.2数据结构
表6 数据结构表
编号
数据结构名
属性
1
用户信息
编号、用户名、密码、类型、创建时间等
2
学生信息
编号、姓名、校园卡号、银行卡号、创建时间等
3
校园卡信息
编号、校园卡号、密码、余额、状态、创建时间等
2.3.3数据存储
表7 校园卡信息数据存储表
用户信息
变更用户信息
查询校园卡信息、提交信息的变更
校园卡信息
变更校园卡信息
提交学生校园卡的信息更改
2.3.4解决过程
表8 过程解决表
解决过程名
输入数据流
输出数据流
用户信息输入
终端
提交用户信息
校园卡信息查询
获得
校园卡信息
学生信息
获得
提交学生信息
转账信息查询
获得
转账信息
消费信息查询
获得
消费信息
2.4数据流图

图1 校园卡管理系统
3 概念设计
3.1概念结构设计的方法
设计概念结构通常有四类方法：自顶向下，自底向上，逐渐扩张以及混合策略。本教学系统采用的是自底向上的方法。即一方面定义全局的概念结构的框架，然后逐步细化。根据自顶向上地进行需求分析然后再自底上上地进行概念设计。
3.2概念结构设计的环节
概念结构的设计可分为两步：第一步是抽象数据并设计局部视图。第二步是集成局部视图，得到全局的概念结构。
3.3数据抽象与局部视图设计
设计局部E-R图。

图2 学生信息

图3 管理员信息

图4 校园卡信息

图5 表与表之间的关系
4 逻辑设计
4.1E-R图向关系模型的转换
分别经图2、图3、图4，图5总体概念结构E-R图转化成关系模型。
学生信息（学号、姓名、校园卡号、银行卡号、创建时间）主键：学号
管理员信息（编号、用户名、密码、类型、创建时间）主键：编号
校园卡信息（编号、校园卡号、密码、余额、状态、创建时间）主键：编号，校园卡号
4.2数据模型的优化
数据库逻辑结构设计的结果不是唯一的。为了提高数据库应用系统的性能，还应当根据应用需要适当的修改，调整关系模式，这就是数据模型的优化。规范化理论为数据库设计人员判断关系模式的优劣提供了理论标准，可用来预测模式也许出现的问题，使数据库设计工作有了严格的理论基础。关系数据模型的优化通常以规范化理论为指导，方法为：
（1）拟定数据依赖。分别写出每个关系内部属性的以及不同关系模式属性间
的数据依赖。根据需求分析可知：
a) 学生信息信息表的数据依赖 ：{学号->校园卡号，学号->姓名，姓名->银行卡号，校园卡号->创建时间}
b) 管理员信息表的数据依赖：{编号->用户名，用户名->密码，编号->用户类型，用户名->创建时间}
c) 校园卡信息表的数据依赖：{编号->校园卡号，校园卡号->密码，校园卡号->余额，校园卡号->状态，校园卡号->创建时间}
（2）对于各个关系模式之间的数据依赖进行极小化解决，消除冗余的联系。
（3）按照数据依赖的理论对关系模式逐个分析，考察是否存在部分函数依赖，传递函数依赖，根据各个函数依赖的依赖集可知各个关系模式没有部分函数依赖和传递函数依赖所以所有的关系模式都是属于3NF。不需要进一步模式分解。
4.3系统数据表的设计
表9 用户信息表
用户信息
字段名
数据类型
长度
说明
描述
id
Int
10
Not null，主键
编号号
username
varchar
32
Not null
用户名
Password
varchar
32
Not null
密码
Type
smallint
1
Not null
用户类型
createdate
date

Not null
创建时间

表10 校园卡信息表
校园卡信息
字段名
数据类型
长度
说明
描述
id
Int
10
Not null，主键
编号
Stuid
varchar
10
Not null
学号
Cardid
varchar
13
Not null
校园卡号
Password
varchar
32
Not null
密码
Balance
Double
5
Not null
余额
Status
Int
1
Not null
状态
createdate
date

Not null
创建时间
表11 消费信息表
消费信息
字段名
数据类型
长度
说明
描述
id
Int
10
Not null，主键
编号
Cardid
varchar
13
Not null
校园卡号
Money
Double
5
Not null
消费金额
Address
varchar
32
Not null
消费地点
createdate
date

Not null
创建时间
表12 转账信息表
转账信息
字段名
数据类型
长度
说明
描述
id
Int
10
Not null，主键
编号
Cardid
varchar
13
Not null
校园卡号
Money
Double
5
Not null
转账金额
createdate
date

Not null
创建时间
表13 学生信息表
学生信息
字段名
数据类型
长度
说明
描述
id
Int
10
Not null，主键
编号
Stuid
varchar
10
Not null
学号
Name
varchar
32
Not null
姓名
Cardid
varchar
18
Not null
校园卡号
Bankcard
varchar
19
Not null
银行卡号
createdate
date

Not null
创建时间
5 物理实行
5.1索引及视图
1．建立索引，命令如下：
Create unique index campuscard on tb_card(cardid) ;
Create unique index studentID on tb_card(Stuid) ;
Create unique index SCID on tb_card(cardid, Stuid) ;
2. 建立视图，命令如下：
1）创建查询学生及校园卡的信息视图，涉及：学号、校园卡号、校园卡状态
Create view IS_ tb_card
As select Stuid, cardid, status from tb_card
2）创建查询学生校园卡的消费记录，涉及学号、校园卡、金额、消费地点
Create view consumption_tb_card
As select Stuid, cardid, money, address from tb_card, tb_consumption

5.2系统功能模块
1.用户管理模块
该模块重要功能是对用户的基本信息进行管理，进行密码修改和安全管理。
2.校园卡管理模块
该模块重要功能涉及学生校园卡信息的管理及学生使用校园卡的情况。
3.学生信息管理模块
该模块重要功能对学生信息的查询
5.2数据库实行阶段
1.数据库实行阶段目的
用DBMS所提供的数据定义语言和其他实用程序将数据库逻辑设计和物理设计结果描述出来，成为DBMS可以接受的源代码，在通过调试生成目的模式。
2.数据库实行阶段任务
(1)建立数据库（校园卡管理系统）
create database campuscard;
⑵建立数据表
1) 用户信息表的建立
Create table tb_admin
(
Id int(10) not null primary key,
username varchar(32) not null,
password varchar(32) not null,
type smallint(1) not null,
createdate date not null
);
2) 校园卡信息表的建立
create table tb_card
(
Id int(10) not null primary key,
Stuid varchar(10) not null,
cardid varchar(13) not null,
password varchar(32) not null,
balance double(5) not null,
status int(1) not null,
createdate date not null
);
3) 消费信息表的建立
Create table tb_consumption
(
Id int(10) not null primary key,
cardid varchar(13) not null,
money doublae(5) not null,
address varchar(32) not null,
createdate date not null
);
4) 转账信息表的建立
Create table tb_recharge
(
Id int(10) not null primary key,
cardid varchar(13) not null,
money doublae(5) not null,
createdate date not null
);
5) 学生信息表的建立
Create table tb_student
(
Id int(10) not null primary key,
Stuid varchar（10） not null,
Name varchar(32) not null,
cardid varchar(18) not null,
bankcard varchar(19) not null,
createdate date not null
);
6部分界面
1.校园卡管理界面
校园卡管理重要功能是对校园卡信息进行查询，开户销户等功能的操作。

图6 登录界面

图7 个人信息查询界面

图8 修改密码界面

图9 开户界面

图10 销户界面

图11 丢失界面

图12 补办界面

图13 校园卡信息查询界面

图14 学生信息查询界面
7 参考文献
[1]萨师煊等著.数据库系统概论[M]，北京：高等教育出版社
[2]孙全党等主编.SQL Server 数据库开发应用教程[M]，北京：科学出版社
[3]姜乃春.人事管理系统的设计与开发.北京邮电大学硕士学位论文
[4]李潇.公司人事管理系统的设计.重庆工商大学计信学院学位论文
[5]李国禄.人事管理系统的设计与实现.大连理工大学硕士论文
[6]陈国君、陈磊、陈锡祯、刘洋等编著.Java2 程序设计基础[M],北京:清华大学出版社
[7]邱尼卡.人事信息管理系统.同济大学硕士学位论文
[8]蔡延光编著.数据库原理与应用[M]，北京：机械工业出版社
[9]尚晖，张其亮.一个公司人事管理系统的设计与实现.浙江工贸职业技术学院本科学位论文
[10]陈家兴、陈风、朱国鸿等编著.Java图形用户界面设计与实例[M]，北京：冶金工业出版社
[11]杨升平，程春喜.中小公司人事管理系统的设计与实现.株洲职业技术学院本科论文
[12]邹方磊.公司人事管理系统的设计与开发.北京邮电大学硕士学位论文
[14]朱莉，阳桑，金双平.公司人事管理系统的设计与实现.江西城市职业学院计算机学院学位论文
[15]张超，左瑾.基于.Net的高校人事管理系统的设计与实现.广州市沙太路南方医科大学硕士学位论文
