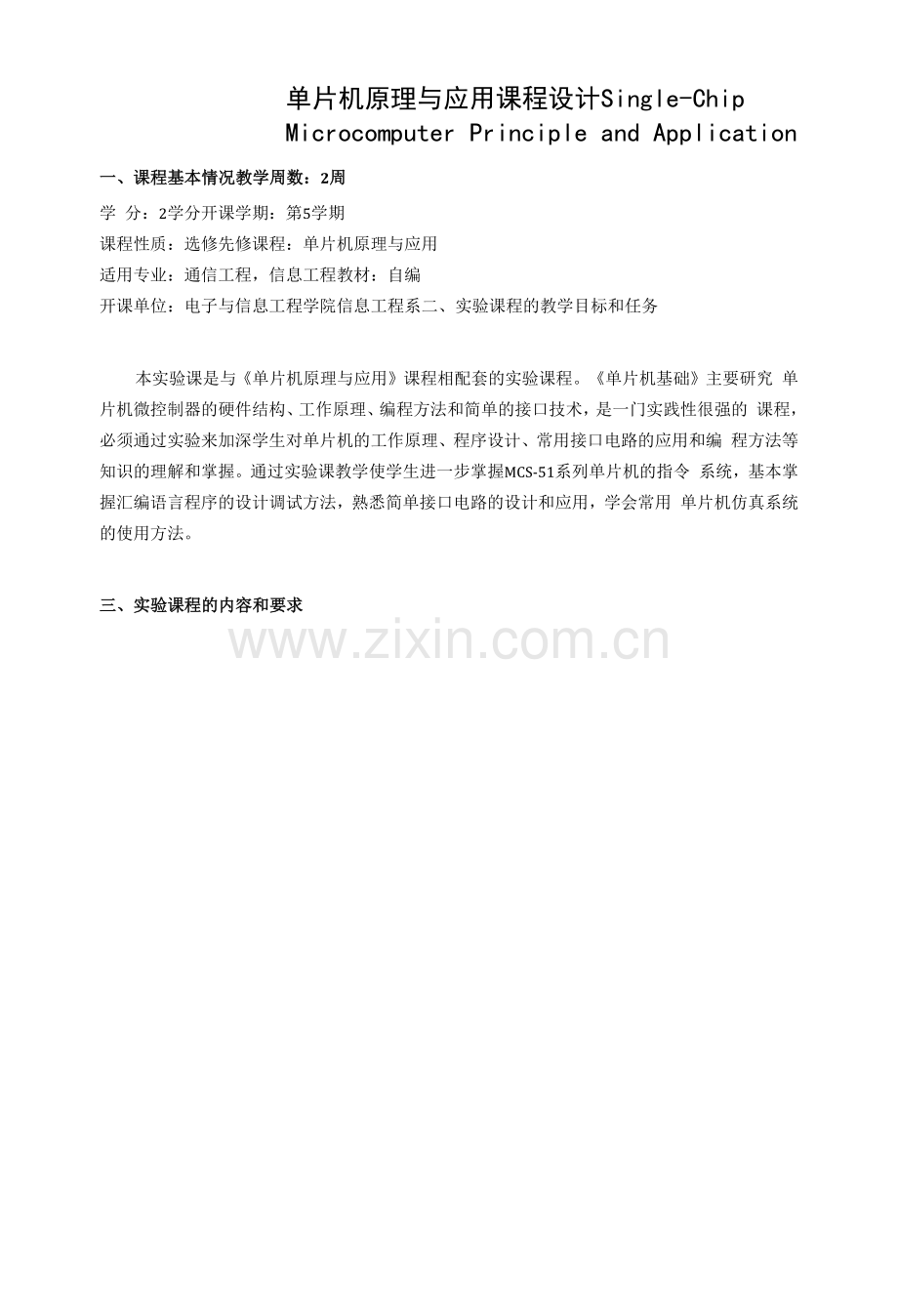

《单片机原理与应用课程设计》教学大纲.docx

单片机原理与应用课程设计Single-Chip Microcomputer Principle and Application
一、课程基本情况教学周数：2周
学 分：2学分开课学期：第5学期
课程性质：选修先修课程：单片机原理与应用
适用专业：通信工程，信息工程教材：自编
开课单位：电子与信息工程学院信息工程系二、实验课程的教学目标和任务
本实验课是与《单片机原理与应用》课程相配套的实验课程。《单片机基础》主要研究 单片机微控制器的硬件结构、工作原理、编程方法和简单的接口技术，是一门实践性很强的 课程，必须通过实验来加深学生对单片机的工作原理、程序设计、常用接口电路的应用和编 程方法等知识的理解和掌握。通过实验课教学使学生进一步掌握MCS-51系列单片机的指令 系统，基本掌握汇编语言程序的设计调试方法，熟悉简单接口电路的设计和应用，学会常用 单片机仿真系统的使用方法。
三、实验课程的内容和要求
序号
工程名称
所需 学时
内容提要
工程要求
实验类型
必开
选开
实验一
指令系统实验
4
编几个简单程序，分别实现数据传 送、算术运算、逻辑运算，并根据 运算结果实现简单的程序转移。
7

设计
实验二
汇编语言程序设
计实验
4
编写一个散转程序、一个查表程序。
V

设计
实验三
P1 口及外部简
单I/O 口的应用
实验
4
1. P1 口做输出口，控制8个LED循 环点亮。
2. P1 口做输入口，接8个扭子开关, 74LS273做输出口，控制8个LED, 将开关状态反映到LED上。
7

设计
实验四
有急救车优先的
交通灯控制实验
4
以两个74LS273作为输出口，控制 12个LED,模拟交通灯管理，并允 许急救车优先通过。用外部中断模 拟急救车到来。
V

设计
实验五
定时器实验
4
利用8052内部定时器/计数器产生 定时间隔，控制P1 □外接的LED, 模拟一个时序控制装置。
7

设计
实验六
串行通讯实验
4
实现8052和PC机间的相互数据传
送。
7

设计
实验七
键盘/显示接口 实验
4
通过8255A扩展键盘接口、通过 74LS273扩展显示接口，将键盘状态 反映到LED数码管上
V

设计
实验八
A/D和D/A转换
实验
4
由实睑台上的电位器提供模拟量输 入，由ADC0809实现A/D转换，并 显示结果，并以此控制DAC0832输 出一串脉冲，经放大后驱动小电机, 实现电机的正、反转和调速。
V

设计
四、课程考核
1、实验实习报告的撰写要求：
实验之前应认真预习准备，写出解决思路，画出程序流程图，编好汇编语言源程序，对 接口类实验还要画出接口电路图。实验过程中，应随时记录碰到的问题、发现的错误以及解 决方法。最后写出调试无误的汇编语言源程序。
实验报告的格式如下：
实验名称：
学生姓名：班级：
准备日期：实验日期：
实验前的准备：
（一）实验要求：
（二）实验目的：
（三）解决思路及原理：（接口类实验要画出接口电路图）（四）程序流程图：
（五）汇编语言源程序：
实验过程：
（六）发现的问题、错误及解决方法:
（七）调试无误的汇编语言源程序:
2、实验实习报告：8次，课程设计论文：1篇；3、考核及成绩计算方式：
按平时实验表现和实验报告情况划分不同等级，分别是：优秀、良好、合格、不合格四 个等级。
五、参考书目
