电子时钟基于AT89c51单片机的设计

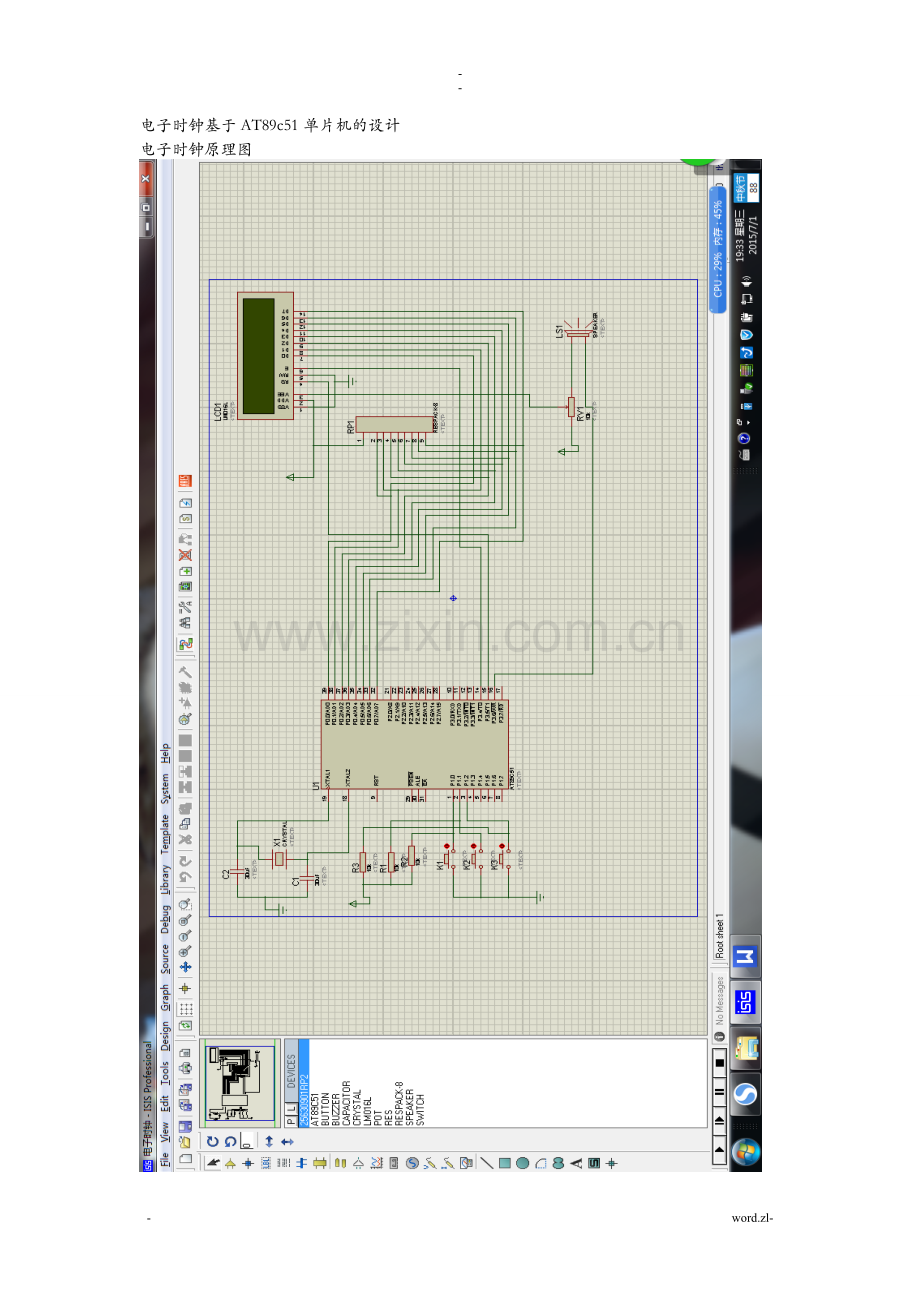

电子时钟原理图

开机显示仿真图: 当按下仿真键时电子时钟开机页面显示第一行显示JD12102Class--16，第二行显示动态TINE:12：00:04。

电子时钟调时间仿真图：当按下K1为1次时，光标直接跳到电子时钟的秒，可以按下K2进展调节。

当按下K1为2次时，光标直接跳到电子时钟的分，可以按下K2进展调节。

当按下K1为3次时，光标直接跳到电子时钟的时，可以按下K2进展调节。

当按下K1为4次时，光标直接跳完，电子时钟可以进展正常计时。

电子时钟闹钟调节仿真：当按下K3为1次时，直接跳到闹钟显示界面00:00:00，按下K2可以对闹钟的秒进展调节。

当按下K3为2次时，可以调到分，按下K2可以对闹钟的分进展调节。

当按下K3为3次时，可以调到时，按下K2可以对闹钟的时进展调节。

当按下K3为4次时，直接跳到计时界面，对闹钟进展到计时，时间到可以发出滴滴声。

#include<reg51.h>
#define uchar unsigned char //预定义一下
#define uint unsigned int
uchar table[]="JD12102Class--21"; //显示内容
sbit lcden=P3^4; //存放器EN片选引脚
sbit lcdrs=P3^5; //存放器RS选择引脚
sbit beep=P3^6; //接蜂鸣器
extern void key1();
extern void key2();
extern void key3();
uchar num,hour=12,minite,second,ahour,aminite,asecond,a,F_k1,F_k2,F_k3; //定义变量
void delay(uint z) //延时
{
uint x,y;
for(x=z;x>0;x--)
for(y=110;y>0;y--);
}

void write_(uchar )
{
lcdrs=0;
P0=; //送出指令，写指令时序
delay(5);
lcden=1;
delay(5);
lcden=0;
}

void write_data(uchar date)
{
lcdrs=1;
P0=date; //送出数据，写指令程序
delay(5);
lcden=1;
delay(5);
lcden=0;
}
void write_add(uchar add,uchar date)
{
uchar aa,bb;
aa=date/10;
bb=date%10;
write_(0x80+add);
write_data(0x30+aa);
write_data(0x30+bb);
}

void init() //初始化
{lcden=0;
write_(0x38); //设置16*2显示，5*7点阵
write_(0x0c); //开显示，不显示光标
write_(0x06); //地址加1，写入数据是光标右移1位
write_(0x01); //清屏
write_(0x80); //起点为第一行第一个字符开场
}

void display(uchar h,uchar m,uchar s) //显示设计程序
{{
write_(0x80+0x16);}
{write_(0xC0+0x00);
write_data('T');
write_data('I');
write_data('M');
write_data('E');
write_data(':');
write_data(0x30+(h/10));
write_data(0x30+(h%10));
write_data(':');
write_data(0x30+(m/10));
write_data(0x30+(m%10));
write_data(':');
write_data(0x30+(s/10));
write_data(0x30+(s%10));
write_data(' ');
write_data(' ');
write_data(' ');
} }

void main()
{init();
TMOD=0X01; //设置T0定时方式1
TH0=(65535-50000)/256; //设置初值
TL0=(65535-50000)%256;
EA=1; //开总中断
TR0=1; //启动T0
ET0=1;
for(num=0;num<16;num++) //依次读出数据
{
write_data(table[num]);
}
while(1)
{
key1();
key2();
key3();
if(ahour==hour&&aminite==minite&&second<10) //时间到闹钟响
{
beep=~beep;
}
if(F_k1==0&F_k3==0) //K1和K3按下次数为零就直接显示时分秒
display(hour,minite,second);
}
}

void timer0() interrupt 1 //T0中断函数
{
TH0=(65535-50000)/256; //装载计数器初值
TL0=(65535-50000)%256;
a++;
if(a==20)
{ //进位设置60秒进1分，60分进1时，24时进0时
a=0;
second++;
if(second==60)
{
second=0;
minite++;
if(minite==60)
{
minite=0;
hour++;
if(hour==24)
{
hour=0;
}
}
}
}
}
#include <reg51.h> //调时间程序
#define uchar unsigned char
#define uint unsigned int
sbit k1=P1^0; //定义3个变量
sbit k2=P1^1;
sbit k3=P1^2;
extern uchar F_k1,F_k3,second,minite,hour,ahour,aminite,asecond; //预定义变量
extern void write_(uchar );
extern void write_add(uchar add,uchar date);
extern void display(uchar h,uchar m,uchar s);
void delay_key(int i)
{while(i--);}
void key1()
{
if(k1==0) //按下K1零次时，直接计时与开机显示
{
delay_key(100);
if(k1==0)
{
TR0=0;
while(!k1);
F_k1++;
if(F_k1==4)
{
F_k1=0;
write_(0x0c);
TR0=1;
}
}
}
if(F_k1==1|F_k3==1)
{
write_(0xC0+0x0c);
write_(0x0f);
}
if(F_k1==2|F_k3==2)
write_(0xC0+0x09);
if(F_k1==3|F_k3==3)
write_(0xC0+0x06);
}
void key2()
{
if(k2==0)
{
delay_key(100);
{
while(!k2);
if(F_k1==1) //按下K1一次时设置闹钟的秒
{
second++;
if(second==60)
second=0;
write_add(0x4b,second);
}
if(F_k1==2) //按下K3两次时设置闹钟的分
{
minite++;
if(minite==60)
minite=0;
write_add(0x48,minite);
}
if(F_k1==3) // 按下K1三次时设置闹钟的时
{
hour++;
if(hour==24)
hour=0;
write_add(0x45,hour);
}
if(F_k3==1) //按下K3一次时设置闹钟的秒
{
asecond++;
if(asecond==60)
asecond=0;
write_add(0x4b,asecond);
}
if(F_k3==2) //按下K3两次时设置闹钟的分
{
aminite++;
if(aminite==60)
aminite=0;
write_add(0x48,aminite);
}
if(F_k3==3) //按下Ｋ3三次时设置闹钟的时
{
ahour++;
if(ahour==24)
ahour=0;
write_add(0x45,ahour);
}
}
}
}
void key3()
{
if(k3==0)
{
delay_key(100);
if(k3==0)
{
while(!k3);
F_k3++;
if(F_k3==4) //K3等于四次时直接跳入闹钟显示
{
F_k3=0;
write_(0x0c);
}
if(F_k3==1)
display(ahour,aminite,asecond);
}
}
}
