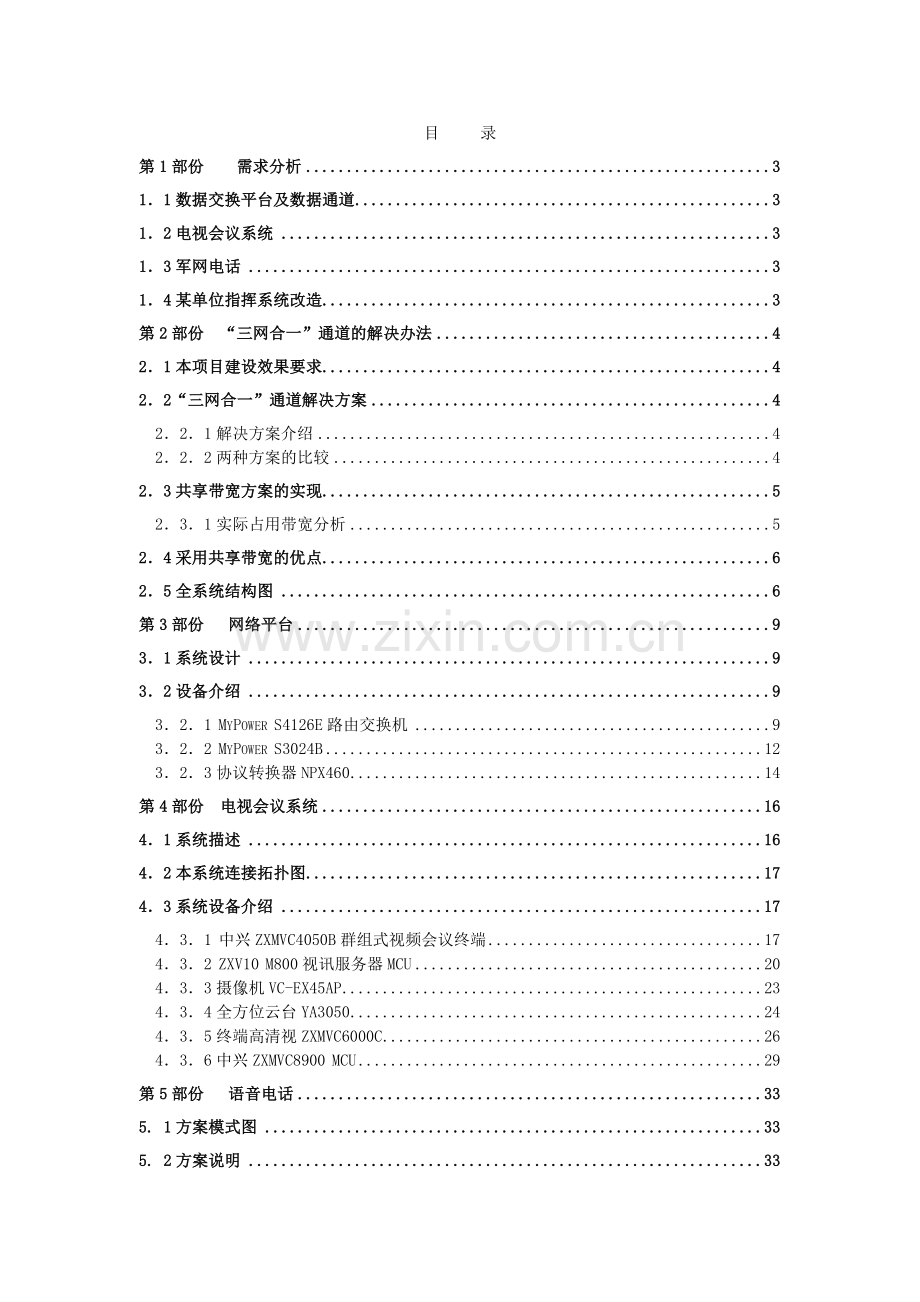

目 录

第1部份 需求分析 3
1．1数据交换平台及数据通道 3
1．2电视会议系统 3
1．3军网电话 3
1．4某单位指挥系统改造 3
第2部份 “三网合一”通道的解决办法 4
2．1本项目建设效果要求 4
2．2“三网合一”通道解决方案 4
2．2．1解决方案介绍 4
2．2．2两种方案的比较 4
2．3共享带宽方案的实现 5
2．3．1实际占用带宽分析 5
2．4采用共享带宽的优点 6
2．5全系统结构图 6
第3部份 网络平台 9
3．1系统设计 9
3．2设备介绍 9
3．2．1 MyPower S4126E路由交换机 9
3．2．2 MyPower S3024B 12
3．2．3协议转换器NPX460 14
第4部份 电视会议系统 16
4．1系统描述 16
4．2本系统连接拓扑图 17
4．3系统设备介绍 17
4．3．1 中兴ZXMVC4050B群组式视频会议终端 17
4．3．2 ZXV10 M800视讯服务器MCU 20
4．3．3摄像机VC-EX45AP 23
4．3．4全方位云台YA3050 24
4．3．5终端高清视ZXMVC6000C 26
4．3．6中兴ZXMVC8900 MCU 29
第5部份 语音电话 33
5. 1方案模式图 33
5. 2方案说明 33
5. 3设备介绍 34
5．3．1 VG2000 34
5．3．2 VG800 36
第6部份 指挥中心改造 38
6．1布线系统 38
6．2机房改造 38
6．3指挥会议室系统 38
6．3．1双拼接投影系统及电视墙 38
6．3．2 LED时间显示系统 39
6．3．3扩音系统 39
6．3．4矩阵、集控系统 39
6．4指挥会议室设备介绍 39
6．4．1 AMX合并式中央控制主机AXCENT3 39
6．4．2 CP-HX6500 40
6．4．3 LBB 1914/10 班丽混合放大器 40
6．4．4 H12调音台 41
6．4．5 ZOODO AE-35音箱 41
6．4．6 VGAS/A-8*4BN 42
6．4．7 VAS-16*8 43
6．4．8 拼接控制器 43
6．4．9白雪白塑幕布 44
第7部份 监控系统接口预留 46
附: 设备清单 47

第1部份 需求分析
根据某单位“三网合一”招标书的要求和我们以往建立军队“四网合一”经验，我们把某单位的需求归结为下面几个方面：
1．1数据交换平台及数据通道
某单位与下属7个武装部的局域网络需要互连，实现信息共享。其中5个武装部已经建立了自己的局域网络。分区机关和各武装部内部局域网络达到10~100兆到桌面。分区机关到武装部使用一条2兆带宽的E1线路，建成包括语音、电视会议、数据的通用数据平台。
1．2电视会议系统
建立一套电视会议系统，能够召开远程电视会议。终端会场可实现多方交谈、文件传输、应用共享、协同操作和电子白板等功能。系统能够提供双视频流和画中画功能。
1．3军网电话
军网电话实现和公共电话网的等位互连。电话中心设备支持电话会议汇接。支持某地区省军区军网全网电话统一编号。远端提供12门电话接入。
1．4某单位指挥系统改造
分区指挥系统从新规划建设。包括下面几点：
a) 综合布线，重建机房，定制操作台。
b) 采用集控系统，控制指挥中心VGA信号和视频信号；使用VGA矩阵和视频矩阵控制、切换图像；使用调音台编组、切换音频信号。
c) 拼接投影大屏及等离子电视墙。
d) LED显示屏显示北京时间和作战时间。

第2部份 “三网合一”通道的解决办法
由于某单位至各人武部均只有一条2M电路，如果让电视会议、语音电话、网络数据、远程监控等各种应用都能在一条2M带宽的电路上通畅地运行，这对方案的设计提出了挑战。
2．1本项目建设效果要求
a) 全部应用系统统一到同一个平台上运行。
b) 各应用系统能够正常稳定运行。
c) 电路扩容简单，不增加任何设备及费用，原设备不做任何参数调整。
d) 系统结构简洁，系统维护简单。
e) 应用系统扩容简单，不影响其它系统和底层电路。
2．2“三网合一”通道解决方案
2．2．1解决方案介绍
“三网合一”通道有两种方案实现，一种是采用传统电路时分复用模式，在2M电路上为每种业务划分一固定带宽，它最明显，也是最致命的缺点是各应用系统所分得的带宽独占，当应用系统不使用的时候，它的带宽也不能分给其它应用系统使用，这对于仅有2M带宽的链路更是致命的缺点。
第二种方案：共享带宽方案。对任何一个应用系统来说，它均能分到最大2M的带宽，每个应用系统所分得的带宽均是动态的。这种方式提高了带宽的利用率。
针对某单位的实际情况：某单位目前或将来所建的系统（电视会议、语音电话、办公自动化、远程监控等）都不需要长时间一直使用，也就是说不需要长时间占用带宽，或者在使用中带宽不断变化（如电视会议系统，当画面变化不大时，占用的带宽非常窄，当画面变化大时，占用带宽就要宽一些）。这些应用系统的特点，正适合采用第二种“三网合一”的解决方案——共享带宽。
2．2．2两种方案的比较

项目

名称

应用系统是否独占带宽
带宽是否动态调整
调整带宽是否需要人为干涉
为应用系统提供通道的难度
通道维护的难度
通道维护是否需要网管软件
2M电路是否需要带宽划分
是否符合技术的发展方向
电路时分复用模式

是

不是

需要

难

难

需要

需要

不符合
共享带宽模式

不是

是

不需要

不难

不难

不需要

不需要

符合
从上表可以看出，共享带宽模式有不可替代的优势。同时，共享带宽模式更适应某单位的实际情况，更能充分利用仅有的2M带宽，使各应用系统发挥最佳的效果。
2．3共享带宽方案的实现
某单位需要建立的应用系统都是基于IP模式，这就必须将物理链路通道处理成以太网通道，如下图所示：
三层交换机器

协议转换器
以太网链路

军分区

2M链路
2M链路

以太网链路
协议转换器

二层交换机器
二层交换机器

武装部
武装部1 武装部7

在某单位和人武部间成对使用协议转换器，将2M链路变成以太网链路来达到共享带宽的目的。
2．3．1实际占用带宽分析

某单位此次建设包括电视会议系统、语音电话、网络平台、指挥中心建设4大内容，其中电视会议、语音电话需要占用链路带宽。
假如电视会议达到高清效果，其最大带宽：1.5M；语音电话8部，如果采用时分复用模式，其每路带宽64K，8路共计512K，仅仅是电视会议和8路电话已经占用完了2M带宽，由于采用时分复用方式，即便应用系统（电视会议、语音电话）未使用，其带宽都不能被其它系统使用，即：剩余带宽永远是零。因此，网络数据、远程监控不能分得带宽，也就无法建立，如果要建立网络数据、远程监控，必须牺牲电视会议图象质量，减少它的带宽。
但是，假如采用共享带宽模式，电视会议最大带宽1.5M，电话采用IP方式，每部电话占用8K，8部电话64K，两系统共占用带宽最大：1.6M，最少还剩448K，可供网络数据、远程监控使用。由于应用系统（电视会议、语音电话）使用带宽的动态性，实际剩余带宽远大于448K。当应用系统（电视会议、语音电话）未使用时，其剩余带宽最大为2M。
2．4采用共享带宽的优点
a) 各应用系统不独占带宽，提高了带宽的利用率。
b) 由于所有应用统一到IP平台上，系统结构简单，维护工作量和维护成本都很小。
c) 电路规划简单，链路扩容方便且不增加费用。
d) 带宽动态分配。对各应用系统来说，最大可用带宽均为2M，且带宽调整不需要人为干涉，自动执行。
2．5全系统结构图

“三期网”

防火墙
程控交换机

二层交换机器

三层交换机器

以太网链路

语音网关
会议终端
MCU
协议转换器

军分区

2M链路
2M链路

协议转换器
以太网链路

二层交换机器
二层交换机器

语音网关
语音网关

会议终端
会议终端

武装部
武装部1 武装部7

图1

图2

第3部份 网络平台
3．1系统设计
本方案中电视会议系统、电话、办公自动化都是基于IP网络。IP网络技术成熟、管理方便、扩容容易（只需要增加各单位出口链路就能明显提高整个系统的性能）。网络交换设备必须满足技术先进、性能稳定、结构开放、易于扩容、价格适中等特点。
网络平台上传输数据分3个方面：
a) 电视会议数据：召开电视会议
b) 军网电话数据：全军电话 外拨地方电话
c) 办公自动化数据：文件传输、网页浏览、信息共享
我公司推荐使用迈普三层交换机。在三层交换机上对应用数据带宽设置优先级。电视会议数据是第一优先级。电话语音数据是第二优先级。办公自动化数据传输是第三优先级。实现动态分配带宽，保证各种数据能获得所需的带宽，提高带宽利用率。整个某单位数据由三层交换机提供路由转发，不需再配置路由器。
各武装部配置迈普带管理功能的二层交换机。提供24个10/100端口，在武装部提供端口接入和汇聚功能，满足各武装部的信息点接入和数据交换。通过授权用户远程登陆，可对任意二层交换机进行管理。
3．2设备介绍
3．2．1 MyPower S4126E路由交换机

MyPower S4126E路由交换机是针对企业网中心LAN以及IP城域网小区汇接，自主研发的高性能台式二/三层以太网交换产品。在第二层上，MyPower S4126E路由交换机能与一般的以太网交换机一样实现线速以太数据帧的转发，对于需要进行路由的IP数据，也能实现IP数据包的三层线速转发，并具有完善的QoS，组播能力。MyPower S4126E路由交换机能根据用户定义对数据包进行四至七层的ACL过滤，结合802.1x认证协议，满足用户安全性需要。MyPower S4126E满足企业网视频、音频高优先级数据及其它特定数据对路由交换机的特定需要，可以良好适应目前企业网需要使用VLAN隔离广播域同时各个VLAN间需要高速转发数据的典型应用，并能将需要转发到核心网的数据汇聚后传到核心网，可以为企业网中心、IP城域网小区汇接提供低成本、高性能、扩展性强、管理简单的解决方案。
功能特点：
全面支持二、三层协议
提供如STP/RSTP、Link-Aggregation、VLAN、RIP、OSPF、VRRP/VBRP、DVMRP、PIM等多种二三层协议支持。
灵活的VLAN隔离功能

支持多达4094个802.1Q的VLAN，支持SuperVlan，并支持GVRP动态VLAN协议，使不同的业务、不同用户之间不能互访，保证了业务来往数据的保密性，提高整个网络系统的安全性，节省网络带宽。
完善的安全策略

提供用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤、环回检测、802.1X认证等多种安全策略，为用户访问及网络安全提供多种保护机制。
强大的访问控制能力

支持二到七层的ACL访问控制，可以根据源目的MAC地址、源目的IP地址、UDP/TCP端口号、IP协议类型等信息对数据流进行分类，根据数据分类设定访问控制规则，可以设定permit或deny，然后将规则应用于VLAN或者物理端口。
丰富的QoS机制

提供多达8个QoS队列，支持DSCP/TOS/802.1P等QoS方式，SP、SRR、WRR、WFQ及混合调度等多种优先级队列调度算法，能够实现端口限速、流量整形等QoS功能，满足客户网络对数据处理优先级的要求。
全面网管支持

提供SHELL、TELNET、WEB、SNMP、集群管理、第三方软件等网管支持，能够实现跨平台、规模化网络管理，友好的人机界面，为用户管理设备、掌控网络情况提供了强大支持。
良好的千兆扩展支持
支持多达4个千兆电、千兆光口，为客户千兆互连提供了良好的扩展空间。

设备参数：
名称
MyPower 4126E
产品配置
结构
台式
物理端口
24个RJ45 10/100M Base-T/TX以太口
扩展槽
两个千兆电/光扩展槽位，每槽位2千兆口支持
配置串口
1个
带外配置以太口
1个
性能参数
MAC地址
MAC地址自动学习/老化
MAC老化时间
10～1000000S可配置
VLAN
4094（1～4094）
断电自动恢复
支持
接地端子
有
防静电
防静电
雷击
防雷击
平均无故障时间
8万小时
标准和协议
二层协议
4094个802.1Q VLAN 4094个Super-VLAN GVRP动态VLAN
STP/RSTP 单端口生成树使能 链路汇聚 端口镜像 MAC老化时间10～1000000秒 网络环回检测
三层协议
RIP V1/V2 IRMP OSPF IGMP DVMRP PIM-SM PIM-DM
VRRP/VBRP
上层应用
HTTP TELNET DHCP/DHCP Relay SNMP V1/V2/V3 RMON 1/2/3/9 MIB II MCMP/NDSP集群管理 LOG日志记录
安全机制
全局地址过滤 端口安全 端口监控 ACL访问控制列表 DOT1X接入认证 Radius/Tacacs 用户分级登陆认证 accesstable主机访问控制
网管界面
SHELL WEB TELNET DeviceMaster软件 第三方软件
QoS
端口限速 端口流量整形 WFQ,SP,WRR,SRR队列调度算法 8个QoS队列 802.1P/DSCP/TOS支持
IEEE标准
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/FX IEEE
802.3z 1000BASE-SX IEEE 802.3ab 1000BASE-T IEEE 802.3ad Link Aggregation IEEE 802.3x Flow Control IEEE 802.1D STP IEEE 802.1Q Virtual LAN IEEE 802.1P Tag优先级 IEEE 802.1W RSTP
物理指标
外形尺寸(H×W×D)
44mm×444mm×380mm
电源要求
输入电压（AC）
90～265V，50～60Hz
输入电压（DC）
–36～-72V
功耗
40W
风扇/功率
2个/1W
环境参数
工作温度
0～50℃
工作适度
5～90% 不结露
3．2．2 MyPower S3024B

MyPower S3024B智能网管型汇聚交换机包括：MyPower 3024B是迈普公司针对企业网中心LAN以及IP城域网小区汇接，以及高端口密度需求的桌面接入自主研发的高性能台式二层以太网交换产品。MyPower 3024B交换机能实现第二层的线速以太数据帧的转发，并具有完善的QoS，组播能力；它能满足企业网视频、音频高优先级数据及其它特定数据对交换机的特定需要，并能将需要转发到核心网的数据汇聚后传到核心网，配合迈普其他交换、路由产品，可以为企业网、教育网、IP城域网等网络建设提供低成本、高性能、扩展性强、管理简单的解决方案。
性能特点：
增强的端口适应能力

端口10/100M、半/全双工自适应、MDI-X/MDI-II极性自动识别，以及端口速率10M时，当采用标准5类线传输距离可达200米，为100M时可达120米。
全面协议支持

提供如IEEE 802.3、IEEE 802.3x、IEEE 802.3u、IEEE 802.ad、IEEE 802.1D、IEEE 802.1Q等协议支持。
灵活的VLAN隔离功能

支持基于802.1Q的VLAN隔离功能，可在1～4094之间任意配置，并支持GVRP动态VLAN协议，使不同的业务、不同用户之间不能互访，保证了业务来往数据的保密性，提高整个网络系统的安全性，节省网络带宽。
丰富的安全策略

提供用户权限/身份认证、端口安全、端口限速、端口监控、地址过滤、环回检测、802.1X认证等多种安全策略，为用户访问提供多种保护机制，有效保证用户的网络安全。
全面网管支持

提供SHELL、TELNET、WEB、集群管理、第三方软件等网管支持，友好的人机界面，为用户管理设备、掌控网络情况提供了强大支持。
设备参数：
产品特性
Mypower 3024B
整机结构
台式
物理端口
8/16/24个RJ45 10/100Base-T/TX以太口
扩展槽
1/1/2个百兆电/光扩展槽位
配置串口
1个
性能参数
MAC地址
MAC地址自动学习/老化
MAC老化时间
10～1000000S可配置
VLAN
512（1～4094）
断电自动恢复
支持
接地端子
有
防静电
防静电
雷击
防雷击
平均无故障时间
8万小时
标准和协议
二层协议
支持GVRP动态VLAN(30B不支持) STP/RSTP（30B仅支持STP）
单端口生成树使能 链路汇聚 端口镜像 静态组播 MAC地址老化使能
MAC老化时间10～1000000秒
网络环回检测
上层应用
IGMP HTTP TELNET SNMP V1/V2/V3 RMON 1/2/3/9
MIB II MCMP/NDSP集群管理 LOG日志记录
安全机制
AAA认证 全局地址过滤 端口安全 端口监控 DOT1X接入认证
Radius/Tacacs 用户分级登陆认证 accesstable主机访问控制
网管界面
SHELL WEB TELNET DeviceMaster软件 第三方软件
QoS
端口限速 4个优先级队列 802.1P/DSCP/TOS支持
IEEE标准
IEEE 802.3 10BASE-T IEEE 802.3u 100BASE-TX/FX
IEEE 802.3z 1000BASE-SX（3026G） IEEE 802.3ab 1000BASE-（3026G）IEEE 802.3ad Link Aggregation IEEE 802.3x Flow Control IEEE 802.1D STPIEEE 802.1Q Virtual LAN IEEE 802.1P Tag优先级 IEEE 802.1W RSTP
物理指标
尺寸(H×W×D)
44.5mm×340mm×230mm
电源要求
输入（AC）
100～240V，50～60Hz(3026G为90～265V)
功耗
10W/15W/20W
风扇/功率
2个/0.5W 2个/2W 2个/1W
环境参数
工作温度
0～50℃
工作适度
5～90% 不结露
3．2．3协议转换器NPX460

NPX460是高性能网桥，可完成10/100BaseT到E1（2M电路）接口的转换，最大可提供4路E1的电路带宽。中心提供集中机架，便于安装管理。
技术参数：
G．703电路接口
接口标准
ITU-TG.703
接口速率
2048Kbit/s
阻 抗
75欧
物理接口
非平衡BNC
LAN接口
接口速率
10/100Base-T
物理接口
RJ45
工作环境
电源电压
AC220V
功 耗
<15W
工作温度
-20℃～+50℃
相对湿度
5%～95%，无凝结

第4部份 电视会议系统
本视频会议系统总的业务需求为：建设一个全分区统一规划的视频会议系统。其中建立某单位机关一级会议管理中心、县武装部二级分会场。可以实现中心会场和各个分会场之间的音视频和数据的实时交互，并可方便地进行数据处理，中心会场和各个分会场视频终端配置IP地址。组织会议可由MCU向每个终端发起邀请，也可由每个终端向MCU进行申请。视频会议支持多个会场以不同的速率加入到同一个会议中召开混速会议。多个会议室可同时召开会议,相互间互不干扰。
4．1系统描述
本系统网络结构采用IP广域网设计，其视频会议系统网络结构建立在通用数据交换平台基础上，分为分区机关、县武装部二级星型结构。
本视频会议系统中主要设备选型和配置包括：
a) 多点控制单元MCU选用中兴公司视讯服务器ZXV10M800。
b) 视频会议终端选用中兴公司群组式视频会议终端ZXMVC4050B。
c) 武装部投影机选用松下 PT-P1X200投影机。

4．2本系统连接拓扑图

4．3系统设备介绍
4．3．1 中兴ZXMVC4050B群组式视频会议终端

中兴群组式视频会议终端ZXMVC4050B是专业型会议终端产品，摄像机与主机分离设计，主机和摄像机可以根据现场情况灵活、简便地配置与安装，能够满足不同会议场合的需要，适用于远程教学、远程培训、军事指挥、行政会议、商务会议等多种应用。
　　ZXMVC4050B具有安装灵活、可靠性高、接口丰富、图像清晰等特点，采用嵌入式操作系统，支持ITU-T H.323、H.320协议，提供IP、E1专线、ISDN多种网络接口；采用中兴通讯最新Softview++专有技术，画面更清晰、动感更自然；支持H.239标准静态和动态双视频流，PC画面分辨率高达1024×768。
　　灵活出众，尽兴沟通——无论什么样的场合，ZXMVC4050B都是您理想的选择。
系统特性：
Softview++专有技术，图像更清晰、更流畅。
领先的数字噪声抑制、自动增益控制及回声抵消技术，支持定向、全方位麦克风。
主机与摄像机分离，会议布局更灵活。
支持IP、E1专线、ISDN多种模式接入，适于各种组网应用。
超强的IP网络适应能力，在网络状态不佳的情况下保证会议正常进行。
独有超强ISDN纠错技术Super Lock，抗ISDN线路滑码能力强。
支持ADSL、LAN接入，支持DHCP、PPPOE。
支持H.460标准协议，实现穿透防火墙/NAT。
独有“一键点播”功能，选看会场如同选择电视频道一样方便。
具有XGA输入、输出接口，实现高画质PC图像传输、显示。
H.239双视频流实时传送功能，图像、数据同时显示。
实用的电话接口，通过电话也可方便的加入会议。
支持遥控器、PC控制台等多种控制方式，提供远程控制与管理。
互通互控能力强，充分保障用户投资。
技术指标：
支持标准

框架：ITU-T H.320、H.323
视频：ITU-T H.261、H.261附录D、H.263、H.263++
音频：ITU-T G.711、G.722、G.728
其他：ITU-T T.120、H.221、H.242、H.243、H.281、H.225、H.245、BONDING
会议速率
IP：64kbps~2Mbps
ISDN：64kbps~512kbps
E1：64kbps~2Mbps
视频分辨率
活动图像：CIF，QCIF
双视频流：VGA （640×480）
SVGA（800×600）
XGA （1024×768
帧频
H.320：15帧/s （64kbps~320kbps以下）
H.320：30帧/s （320kbps~2Mbps）
H.323：15帧/s （64kbps~256kbps以下）
H.323：30帧/s （256kbps~2Mbps）
视频输入（NTSC或PAL）
主摄像机：S-Video
辅助摄像机：复合视频
VCR输入：复合视频
XGA输入：DSUB15
视频输出（NTSC或PAL）
主监视器：复合视频或S-Video
辅助监视器：复合视频
VCR输出：复合视频
XGA输出：DSUB15
XGA输出：DSUB15
音频输入
麦克风输入：2路标准XLR卡农接口
线路输入：1路RCA
线路输入（音乐）：1路RCA（无回声抵消）
音频输出
远端音频输出：3路RCA（主监视器2路）
本地音频输出：1路RCA
全双工数字音频
快速回声消除、自动增益控制、自动噪音抑制
显示
画中画，本地与远端图像可切换，可移动
支持双监视器输出本地、远端图像及静止图文
H.239双视频流传送，清晰流畅
静止图文存储，两画面显示
中英文字幕，文字大小、颜色、位置可设置
诊断、配置与管理功能
实时码流、帧频、丢包率统计、显示、告警、单元工作状态显示
支持远程配置、管理、软件在线升级
会议功能
支持主席控制等会议控制功能、会议鉴权、支持H.331广播模式
支持H.320/H.323终端的摄像机远遥
电话接口
PSTN RJ11接口
网络接口
E1：ITU-T G.703，BNC
ISDN：BRI/ITU-T I.431，RJ45
IP：10/100Base-T，RJ45
支持ADSL、LAN接入，支持PPPOE、DHCP、NAT
控制方式
红外遥控器、PC控制台
语言
中文、英文
电气特性
工作电压：100V AC～120V AC,60Hz
200V AC～240V AC,50Hz
功耗：＜58W
物理参数
尺寸：43.6mm×440mm×290mm（高×宽×深）
重量：5.5kg
环境适应性
工作状态：温度：0℃~60℃
相对湿度：5%~95%-
非工作状态：温度：-40℃~70℃
相对湿度：10%~100%（带包装）
可靠性
通过CE、CB、CCC认证
4．3．2 ZXV10 M800视讯服务器MCU

ZXV10 M800是适合企业级组网环境的一体式大容量MCU设备，支持H.264编解码协议、H.460 防火墙穿越、H.235加密、H.239双视频流、T.140短消息横幅、终端主叫呼集等先进技术，最高支持8M带宽和4CIF图像分辨率，为用户提供DVD级的高清晰会议体验。
系统特性
超强的多媒体平台
高集成嵌入式平台设计，同时支持H.323、SIP协议，内置WEB Server、GK及网关功能。
高清晰图像效果
采用H.263++、H.264等最新图像编解码协议，可提供高达8M 4CIF的DVD级高清图像质量。
优异的音频品质
全面支持G系列音频及最新的14KHZ宽带音频，提供高保真音频享受;支持唇音同步、回声抵消及VAD语音激励检测技术。
丰富的多画面功能
最大支持16画面，并可实现多达11种多画面组合，支持声控动态切换主画面。
实用的会议功能
支持MCU级联组网，支持会议横幅、字幕及短消息发送，支持虚拟会议、好友在线、会议特服号、主叫呼集等应用模式，支持H.239双视频流应用。
超强的网络适应能力
支持网络带宽自适应和多种QOS保障机制，降低网络质量不稳定对会议的影响；支持组播，支持H.460等多种公私网穿越方式。
高安全可靠性设计
支持H.235加密及多级权限管理等安全机制，保证用户会议的安全。
技术指标
系统容量
最大支持64路IP 384K终端接入
接入速率：128K～8M
支持标准
系统：ITU-T H.323、IETF SIP
视频：ITU-T H.261、H.263、H.263++、H.264
音频：ITU-T G.711、G.722、G.723、G.728、G.729、G.722.1 宽带音频
数据：ITU-T T.120、T.140
视频能力
4CIF/CIF/QCIF
支持不同视频编解码匹配
音频能力
支持VAD语音激励检测
支持全混音
唇音同步自动调整
支持不同音频编解码匹配
H.239双视频流
支持H.239标准双视频流
多画面组合
最大16画面数字分屏显示
支持4＋1、5＋1、7＋1、9、8＋2、12＋1、16等11种多画面显示方式
支持声控动态切换主画面
会议呼叫方式
支持主叫呼集、WEB召集会议
支持IP地址和终端号码呼叫
支持掉点终端自动呼叫
会议控制
主席控制、语音激励、导演控制
主席扩展（动态添加和删除终端、延长会议、呼叫终端、挂断会议、会场静音和哑音等）
横幅功能
横幅的位置、字体、颜色、文字大小可设置
短消息功能
支持短消息群发或单会场发送
远遥功能
支持远端摄像头控制FECC
级联功能
支持3级级联
安全可靠性
终端注册身份认证
会议接入密码保护
支持H.235加密
支持系统升级的安全模式保护
网络接口
2个10/100Base-T RJ45接口
网络适应能力
支持网络带宽自适应
多种QOS保障机制
支持组播
支持H.460等多种公私网穿越方式
设备管理、维护功能
内置WEB Server
支持远程升级
支持用户分级管理功能
支持设备诊断、网络检测、自动告警及日志服务
物理特性
体积：43.6mm×482.6mm×433mm（高×宽×深）
19"标准机架宽度、1U高
重量：≤4kg
环境要求
工作温度：0℃～+40℃
存储温度：-10℃～+70℃
工作湿度：5%～95%
电源
AC：100V～240V,50/60Hz
最大电流：＜2A
功耗：＜65W
电磁兼容
符合《通讯设备电磁兼容试验要求》Q/ZX23.011.6-2001
可靠性
MTBF：10万小时
MTTR：＜20分钟
4．3．3摄像机VC-EX45AP

本会议系统由投影、扩音、摄像等几部分组成系统的操作控制由集中控制系统完成,也可由控制键盘完成。为保证会议正常进行，控制室及时可靠控制会议系统。为保证控制室操作人员控制系统设备以及了解系统运行情况，会议进程等，会议室系统设计了摄像系统，以保证音频系统，显示系统控制系统融合成为一个整体。
技术指标
电视制式
PAL
图像传感器：
1/4typeIT CCD(Exview HAD)
有效像素
752（H）×582（V）
水平解晰度
480TVL
镜头
18x zoomf=4.1～73.8mm(F1.4-3.0)
数字变倍
12x
视场角
48度（近端），2.7度（远端）
最短物距
10mm(近端)，800mm（远端）
同步方式
内部/外部（V-Lock）
最低照度
0.1Lux
信噪比
大于50dB 电子快门：1～1/10000s
白平衡
自动/ATW/室内/室外/单键手动
增益
自动/手动（-3～28dB,8等级）
AE控制
自动/手动/优先模式/亮度/EV补偿/逆光补偿
EV补偿
-10.5-10.5
逆光补偿
开/关
聚焦方式
自动/手动/单键触发/隔时自动/变倍触发
控制接口
RS-232/RS-485/电平
保存温度
-20℃～60℃
工作温度
0℃～50℃
功率损耗
1.5w～2.5w/DC12V/AC24V
防闪烁
自动
重量
约215g
4．3．4全方位云台YA3050

全天候中型负载云台，适用于室内/室外安装环境。该云台选用永久型重载磁同步电机，可保证较长的寿命，并具有稳定的操作功能。
使用该设备可全方位的把所需要的图像，进行控制。
系统特性
适用室内/室外安装环境
齿轮驱动
选用永久型重载磁同步电机，具有云台停机保护功能，抗强风，运行平稳可靠
用于固定支架或基座安装
双侧可加装红外线灯
用户可根据需要选配加热器，适用于寒冷地区
技术指标
型号
YA3050
承载方式
顶载
安装环境
室内/室外安装环境
输入电压
AC24V或AC220V
最大电流
AC24V≤1.2A AC220V≤0.2A
加热器功率
30W（24V），50W（220V）
旋转速度
水平≥11.2°/S ，垂直≥4.5°/S
旋转角度
水平0°～ 355°， 垂直+10°～-60°
旋转限位
水平/垂直可调
传动方式
齿轮减速传动
构造
压铸铝外壳，内部件为钢及铝制
防护等级
IP66
工作温度
－20℃ ～55℃（选配加热器后则为－45℃ ～55℃）
自动温控范围
加热器：开8℃±5℃，关20℃±5℃
重量
6.5 kg
最大负载
17 kg
建议使用安装支架
壁装：WS2770，重型安装支架，最大承重为55 kg
4．3．5松下 PT-P1X200投影机

参数：
显示技术
LCD
投影方式
吊装/台式安装,正投/背投
投影距离(米)
1--7.6
支持的色彩数目
1677万
最高显示分辨率(dpi)
1280*1024
标准显示分辨率(dpi)
1024×768
水平扫描频率(KHz)
15-91KHz
垂直扫描频率(Hz)
56-87Hz
标称对比度
500：1
标称光亮度
3200流明
标称光亮度均匀值
90%
镜头变焦
F=1.7-2.1,f=40.7-52.8mm
投影灯泡功率(W)
270W HUM
投影灯泡寿命(小时)
2000
音频性能
2×2W扬声器
输入接口
DVI×1,RCA×1,RGB×1
输出接口
DVI×1,RCA×1,USB×1
整机功率(W)
380
电源性能
100-120V/200-240V,50/60Hz
产品尺寸
460×290×137
产品重量
5.9kg
随机附件
用户使用手册,遥控器,电缆线,保修卡,软提袋
其他性能
高亮度，可
