山东某厂房钢结构制作施工方案.doc

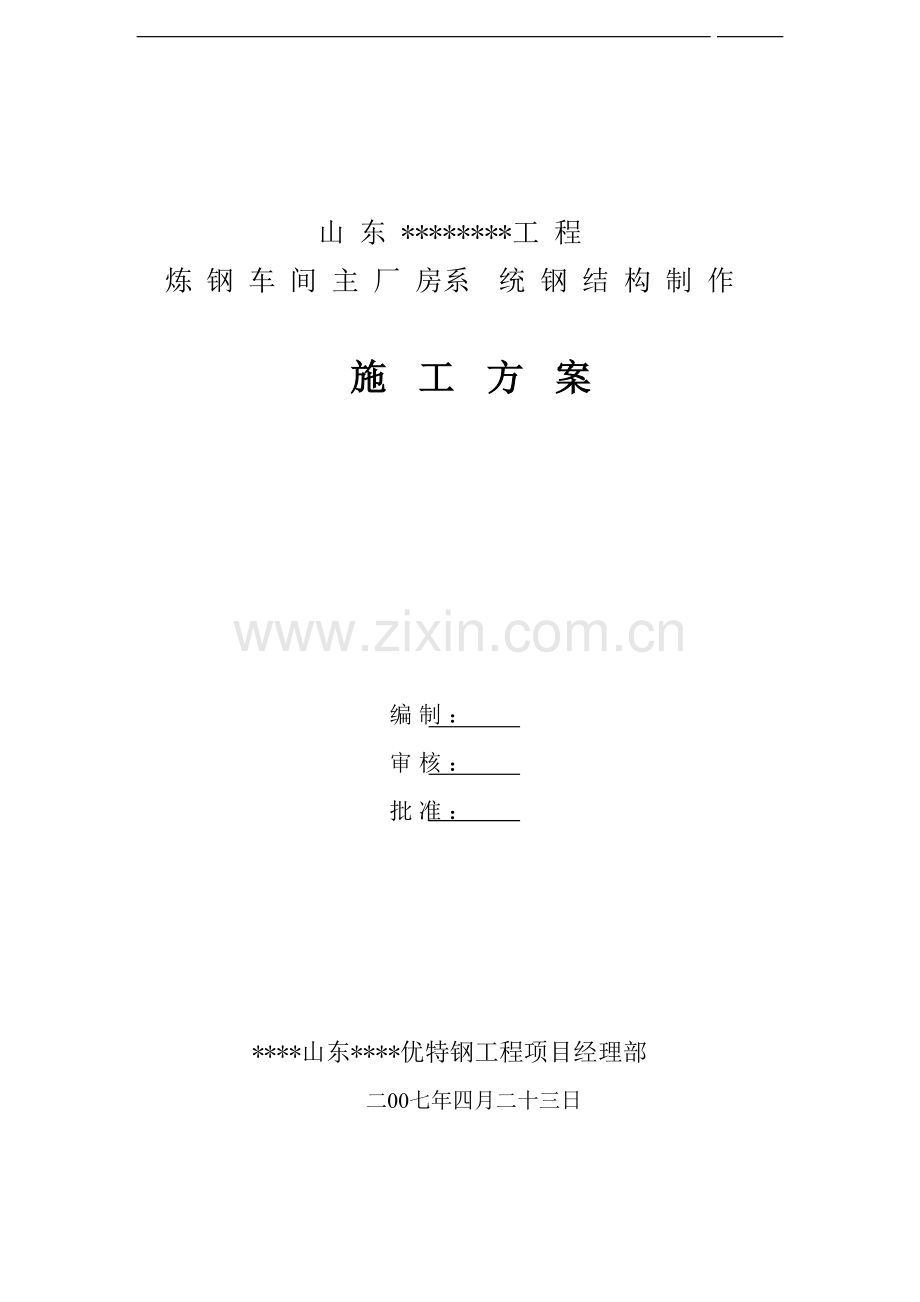

山 东 *工 程炼 钢 车 间 主 厂 房系 统 钢 结 构 制 作施 工 方 案编制：审核：批准：*山东*优特钢工程项目经理部二00七年四月二十三日目 录1. 编制依据 12. 工程概况 13. 施工部署 24. 主要钢结构件制作方法 45. 工期和劳动力安排 116. 规范、标准 127. 质量控制 138. 安全文明施工措施 159. 附表一、二、171. 编制依据1.1 山东*集团有限公司60万吨优特钢项目炼钢工程施工合同。1.2 *有限公司提供的施工图纸。1.3 施工合同中指定执行的*60万吨不锈钢项目炼钢工程质量目标、施工及验收规范、质量标准及要求。1.4 我公司质量、环境、职业健康安全三标一体化管理体系。1.5 我公司己编制出版的企业施工技术标准、工法及以往连铸工程的施工经验。1.6 我公司有关工程施工、安全生产、质量管理、技术管理、文明施工等文件；2. 工程概况2.1 概述连铸系统工程由连铸主厂房、工艺钢结构等设施组成。工程建成后，设计年生产能力为不锈钢80万吨。建安工程量约1.05亿人民币。工期为191天。连铸系统工程由*有限公司设计，武汉*有限公司监理。连铸主厂房分成AB、BC、CD和DE4跨，最高处约36.867m；轴线为126线，长402.200m。厂房基础为钢筋混凝土杯口基础，下柱为格构式，上柱H型截面。吊车梁为实腹焊接工字形截面。2.2 主要钢结构实物量根据目前估算：连铸系统钢结构总重量约10000t。*山东*优特钢工程项目经理部安排我公司一处、二处制作全部钢结构。2.3 钢结构工程特点2.3.1 工期紧钢结构制作量大，而施工图纸到达较迟，我公司在现场布置9台龙门吊，采取一切方式方法确保工期要求。2.3.2 构件几何尺寸大列钢柱总长35.2m；截面最大尺寸为950500。最大吊车梁（H38007505502030）长24m；重约28t。构件重量重、尺寸大，增加了现场制作难度。2.3.3 焊接量大且焊接质量要求高钢柱系统主要采用Q345B钢材、吊车梁采用Q345C钢材。吊车梁、立柱板厚度均在16 mm以上，现场不仅焊接量大，且焊接难度大，质量要求高，对接焊缝为级标准以上。3. 施工部署3.1 组织机构根据*施工项目管理通则（QG82005）的要求，我公司成立*金结公司山东*优特钢工程项目经理部，具体负责该工程的钢结构加工制作任务，向*山东*优特钢工程项目经理部负责，听从*山东*优特钢工程项目经理部的协调和指挥。金结公司项目部设项目负责人、技术负责人、专职检查员、安全员、材料员，公司两个作业处参与制作。3.2 总体要求3.2.1 根据项目经理部安排的安装顺序及工期要求，至少提前一个月制作相应构件，以保证安装工期。3.2.2 工程质量优良、产品合格率100%、分部、分项工程优良率90%。3.2.4 配套制作，服务现场，听从协调。3.3 资源配备3.3.1 人员及人员培训根据工程实物量及工期要求，参照劳动定额、配备足够的劳动力。高峰期主要技术工种需250人，辅助工种50人，共300人，详见5.3。上岗人员必须经过培训取证后上岗，尤其是电焊工、起重工、行车司机等特殊工种。3.3.2 生产设备3.3.2.1 原有设备，开工前要全面检查、修护、保养，确保能安全使用。3.3.2.2 增添小型工机具，如钢板卡、钢丝绳、电动砂轮、半自动切割机等。3.3.2.3 主要生产设备如下表1所示 表1序号设 备 名 称单位数 量备 注1龙门吊台9225t汽车吊台13埋弧焊台84CO2气体保护焊台285普通焊机台276喷砂设备套37半自动切割机台158铣头机台29校正机台210钻床台211磁力钻台812烘干箱台213铲车台13.3.3 场地布置根据生产任务及构件特点，结合成品及原材料摆放，项目部统一规划现有场地，作到合理利用，保证物流畅通。场地一旦划定，作业处必须严格遵守，特殊情况临时占用，由项目部协调。3.3.4 连铸工程资金做到专款专用，不用作其他工程或其它费用支出，保证不拖欠职工工资，不欠材料款，以保证及时供货。资金由项目部统一管理，项目负责人一支笔批准使用，接受*山东*优特钢工程项目经理部监督。3.4 任务分工根据资源及加工制作能力，任务分工原则如下：连铸系统主厂房114线由一处制作;1526线由二处制作。3.5 施工前期技术准备工作。3.5.1 图纸自审会审 工程技术人员在看图、审图过程中做好自审记录，及时和设计联系，参加由业主或项目经理部组织的图纸会审、设计交底。3.5.2 详图转化为了施工方便，减少制作过程中的差错，配合设计院，转化部分钢结构详图。详图转化一律采用CAD电脑绘图，*有限公司审核签发。3.5.3 编制施工作业设计在充分了解图纸、规范等技术文件的基础上，结合工程进度、资源配备，技术人员编制切实可行的施工作业设计、操作规程等技术文件。3.6 材料管理3.6.1 钢材由业主采购，物供部门根据材料计划领料，负责发放到各作业处。钢材做到专料专用、不混用、不串用。钢材验收、入库、保管、标识、发放，按*业主提供产品控制程序文件执行。3.6.2 焊材焊材按辅助材料计划采购，选择12家合格分供方。采购人员应核对牌号、规格、数量，抽查是否受潮、生锈。焊材库应通风良好，保持干燥，焊条、焊丝、焊剂均要摆放在架子上，挂牌标识。焊材发放时，要核对规格、型号，按领料单发料。3.6.3 氧气、乙炔气、丙烷气、CO2气体氧气、乙炔气、丙烷气、CO2气体要选择两家合格分供方，气体不仅数量足，更重要的是要保证质量，达到规定的纯度要求。氧气、乙炔气、丙烷气、焊材等辅助材料，公司对作业处按定额承包，节约归作业处，超定额部分则从承包费用中扣除。4. 主要钢结构制作方法4.1 吊车梁4.1.1 种类、数量、材质4.1.1.1 吊车梁为实腹焊接H形钢梁，是钢结构工程中最重要的构件之一。主厂房140t行车，24m跨吊车梁高3.8m。最大截面为H38007505502030，重达28t左右。4.1.1.2 吊车梁采用Q345C钢材。总重约2000t。吊车梁尺寸大、钢板厚、制作难度较大。4.1.2 制作工艺流程见下图1： (图1) 下料、切割放样、号料钢材、焊材、涂料验收接料焊缝检验横向拼接料焊接二次号料、下料H钢焊接g对H钢组对矫平几何尺寸控制、切割余量焊缝检验H钢矫正支座板、肋板组装制孔焊接构件检验构件编号涂装油漆喷砂或手工除锈成品出厂成品检验4.1.3 放样、号料4.1.3.1 所有构件零部件，一律要放样。4.1.3.2 号料前必须根据图纸核对所用钢材的钢号、规格，检查材料质保书。4.1.3.3 号料应根据工艺要求预留切割、刨铣、焊缝。收缩和矫正收缩的余量。4.1.3.4 对已号料剩余的钢材要进行材质标识移植。4.1.4 下料切割下料采用半自动切割机，对要求刨平顶紧部位，用机械加工。4.1.5 拼接 吊车梁制作，规定腹板只允许横向拼接，纵向不允许拼接，当供料长度尺寸不能满足设计长度时，应进行接料，拼接料连接焊缝强度与钢材强度等强，符合一级焊缝质量要求，接料焊缝位置符合规范要求。 拼接板焊缝检验合格后，按图纸尺寸下料，腹板按规定起拱。4.1.6 组对 H型钢采用人工组对，在下翼缘的上表面，上翼缘的下表面划出腹板位置边界线，宜先组对上翼缘板与腹板连接定位焊固定后再组对下翼缘板与腹板的连接，亦使用定位焊固定。4.1.7 焊接4.1.7.1 焊接材料与母材（钢材）应符合设计图纸要求和国家标准的规定并附有质保书，必要时应进行复验。4.1.7.2 焊接设备必须参数稳定，调节灵活，满足焊接工艺要求，并安全可靠性。4.1.7.3 从事钢结构工程的焊工必须持有有效证件方可上岗操作。4.1.7.4 严禁在焊道以外的母材表面引弧、熄弧，在吊车梁下翼缘受拉区域，不得焊接支架，夹具、吊环等物件。4.1.7.5 在焊缝两端配置引弧板、熄弧板，其材料材质和坡口形式应与焊件相同，焊接完毕用气割切除，并修磨平整，严禁用锤击落。4.1.7.6 焊接加强肋与翼缘焊缝时，加强肋的贴角焊缝始末端应采用回焊等措施，避免产生弧坑。回焊长度不小于3倍的贴角焊缝厚度，肋板贴角焊接采用手工电弧焊或CO2气体保护焊。4.1.7.7 焊接检验：设计要求全熔透的一、二级焊缝应采用超声波探伤，进行内部缺陷的检查，焊缝内部缺陷分级探伤方法应符合GB11345钢焊缝手工超声波探伤方法及质量分级法的规定，一、二级焊缝的探伤结果应符合以下规定焊缝质量等级一级二级内部缺陷超声波探 伤评定等级检验等级B级B级探伤比例100%20%焊缝外观质量，焊缝尺寸偏差及检验方法按规范执行。4.1.7.8 H钢焊接顺序如图所示： 3 4 上翼板 1 2 下翼板 4.1.8 矫正4.1.8.1 由于焊接变形，焊接后的H型钢采用矫直机矫正。矫直机能力不够时，采用火焰，外加机械压力（如千斤顶）共同矫正。4.1.8.2 实腹式焊接H型钢梁外形尺寸偏差允许值及检验方法，符合规范、规程要求。4.1.9 制孔4.1.9.1 吊车梁制孔一般采用磁力空心钻制孔，特殊情况下采用钢套模人工钻孔。制完孔后，应用磨光机彻底清除孔边毛刺，并不得损伤母材。4.1.9.2 吊车梁高强螺栓连接面，应做抗滑移系数试验，抗滑移系数应满足设计要求。4.1.10 涂装、编号、出厂4.1.10.1 涂装见4.6。4.1.10.2 出厂前，根据构件上的钢印号、喷刷构件编号于醒目位置。4.1.10.3 构件出厂运输应采取防护措施，防止运输过程中变形，脱漆。4.2 厂房钢柱制作4.2.1 形式、数量、材质4.2.1.1 主厂房钢柱下柱为格构式，上柱为H型截面。4.2.1.2 D列钢柱总长35.2m；截面最大尺寸为2800950500，重达38t左右。4.2.1.3 钢柱采用Q345B钢材。钢柱系统总重约2000t。4.2.2 格构式钢柱制作工艺流程格构式钢柱制作工艺流程如下图2所示图2下柱两肢装配原材料除锈上柱人孔装配放样、号料下材、接料矫正原材料除锈下柱两肢组对原材料除锈下柱两肢焊接.原材料除锈两肢矫正上柱H钢组对上柱焊接上柱矫正检查柱脚组装焊接牛腿组装对检查对焊接下柱与上柱预装检查制孔涂装制孔孔孔编号出厂4.2.3 号料、下料4.2.3.1 考虑到钢柱几何尺寸较大，形状复杂单件构件重量大，采取原材料除锈、喷涂一遍防锈底漆。4.2.3.2 所有筋板、零部件一律以1：1放实样。4.2.3.3 号料前对原材料材质、规格及炉批号应检查、核对。4.2.3.4 号料时根据图纸尺寸，应考虑焊接收缩、机械加工、装配工艺间隙等因素，并留适当余量和二次切割余量。4.2.3.5 下料切割采用半自动切割；型钢采用锯割。4.2.3.6 钢板接料采用埋弧自动焊机，焊缝等级二级，型钢接头按钢结构设计手册进行。4.2.4 组对单肢、单肢焊接 柱身两单肢的H型钢和柱梢的H型钢装配方法、焊接顺序和工艺要求，可参考实腹吊车梁H型钢制作工艺及要求。4.2.5 双肢组对 组对前将组装平台（或组装胎架）用水平仪器测平，然后放出1：1实样，设置定位角钢。将已组对好的两单肢用型钢（缀条）联成双肢，焊接前对几何尺寸作一次认真的检查，核实无误后方可施焊。4.2.6 柱脚板和柱身组对 柱脚板应平整和两肢的端部顶紧，中心线和柱身中心线重合，并作出标志。4.2.7 牛腿（肩梁）组装 牛腿与柱身装配，以牛腿刨光端面为基准划出腹板连接板的装配线，装配牛腿。公差在规范要求的范围之内。4.2.8 上下柱预装4.2.8.1 上下柱预装首先将预装平台测平，然后根据图纸划出几何尺寸，设置定位角钢，将上下柱定位，检查接口间隙、错边量、总长度等。4.2.8.2 预装时发现的质量问题，由技术人员会同专职检查员一同研究处理方案，不得将质量问题留到安装现场去处理。4.2.9 制孔及检验4.2.9.1 柱梢翼缘板和屋架连接的螺栓孔，须成品号孔和钻孔，其它如底板螺栓孔、与吊车梁连接孔等，以零件号孔、钻孔。4.2.9.2 检验由专职检查员复验，发现不合格必须返工处理，否则不能进行下道工序。4.2.10 涂装、编号、出厂4.2.10.1 涂装见钢结构涂装要求4.6。4.2.10.2 编号、构件制造完工后，应按图纸进行编号，标明所在线、列位置，上下柱接口编号，单件构件重量等。4.3 屋盖系统4.3.2 制作工艺流程制作工艺流程见下图3所示： 图3原材料除锈下料、接料放样、号料涂刷底漆一遍矫正组装焊接矫正制孔涂装编号出厂4.3.3 屋面梁、托架梁制作，参见4.1、4.2制作。4.3.4 涂装要求见4.6。4.4 工艺钢结构厂房内工艺钢结构，大小不一，平台梁、柱优先选用轧制H型钢。4.4.1 下料、组对4.4.1.1 钢平台一般由钢梁骨架和花纹平台板组成，平台梁下料，应考虑和立柱的连接形式。4.4.1.2 大型工艺平台一般散件出厂，现场安装组对；小的钢平台，若运输方便，可整体或分几块出厂。平台板须有配置图，分若干块出厂，反面肋板位置应准确。4.4.2 焊接、涂装4.4.2.1 H型钢平台梁焊接，采用埋弧自动焊，其它焊缝采用CO2气体保护焊或手工弧焊。4.4.2.2 平台整体或分几块出厂，平台板和平台梁反面为间断焊，间断焊要符合图纸要求。4.4.2.3 钢平台油漆采用喷涂和手工刷漆相结合，至少留一遍面漆现场刷。安装设备时烧损油漆，现场补刷。4.4.2.4 柱、梁高强度螺栓孔，用磁力空心钻制孔。4.5 工艺管道4.5.1 管道制作放样，号料时，应考虑板厚度和焊缝收缩，坡口、割口，尽量避免十字形接缝。4.5.2 滚圆时，两头应预弯（压头），成圆时避免出现接口桃形（曲率不对）。4.5.1 大直径管道双面焊接，煤气管道应做渗漏检查。焊接采用CO2体保护气焊、手工电弧焊；接料用埋弧自动焊。管径大于1000mm时，内外双面焊；小于1000mm时，开坡口，单面焊双面成形。4.5.2 有预装要求的管道，预装后应留下十字中心标志，预装卡具要切除、磨平。管托曲率半径应和管道一致。管道出厂分段长度以运输安装方便为原则。 4.5.3 大直径管道两端应设“米”字形角钢支撑，防止在运输、倒运过程中变形。 4.6 钢结构涂装要求4.6.1 钢结构涂装应在构件制作质量检验合格后进行。4.6.2 钢构件表面除锈方法和除锈等级应符合下表2规定，其质量要求应符合国家标准涂装前钢材表面锈蚀等级和除锈等级的规定。除锈等级、方法由设计选定。除锈方法和除锈等级 表2除锈方法喷射或抛射除锈手工或电动工具除锈除锈等级Sa2Sa21/2Sa3St2St34.6.3 构件表面除锈方法与除锈等级应与涂料相适应。4.6.4 涂料涂装遍数，涂层厚度均应符合设计要求，当设计对厚度无要求时，宜涂装45遍，涂层干漆膜总厚度，室外应为150m ，室内应为125m ，其允许偏差-25m，每层允许偏差可-5m，当天使用涂料应在当天配置，并不得随意添加稀释剂，两层之间间隔时间，按说明书要求。4.6.5 涂装时环境湿度和相对湿度应符合涂料产品说明书的要求，当产品说明书无要求时，环境湿度宜在538之间，相对湿度不应大于85%，构件表面存有露水不得涂装。涂装后4小时内不得淋雨。4.6.6 施工图注明不涂装的部位，不得涂装，安装焊缝应留出50mm暂不涂装。4.6.7 涂装应均匀无明显起皱、流挂、附着应良好。4.6.8 待前一涂层干燥后，方可涂下一道涂层，并认真做好施工记录。4.6.9 涂装完毕后，应在构件上标注原构件号，大型构件应标明重量。4.6.10 当喷涂防火涂料时应符合国家现行GECS24钢结构防火涂料应用技术规程中的规定。4.6.11 抛丸除锈后应办理隐蔽工程签证，监理同意后才能刷漆。4.6.12 涂装以手工刷漆为主。高强螺栓连接表面应贴纸保护，不能刷漆。焊缝处，火焰矫正区，用电动刷子，人工除锈，露出金属光泽达St3级。5 工期和劳动力安排5.1工期按照*山东*优特钢工程项目经理部网络工期安排，钢结构制作进度必须确保现场安装需要。5.2保证工期的措施5.2.1加强思想教育，开展劳动竞赛，实行计件工资，创造良好的工作环境，激发职工劳动积极性、主动性、创造性。5.2.2强化内部协调管理，发挥生产调度作用，做到物流畅通，运输及时，减少积压，少做重复倒运工作。5.2.3 个别工种特殊阶段要加班加点，开两班，如电焊工。5.2.4严格工序交接、检验制度，做到不返工，不出不合格品，设备注重保养维护，设备完好率90%。5.3劳动力安排按月生产能力2000t，高峰期2500t，套用*内部劳动定额，主要工种、辅助工种安排如下：5.3.1主要工种：铆工（冷作工） 120人（包括放样工）起重工 25人火焊工（切割） 30人电焊工 75人 合计 250人5.3.2辅助工种司机（行车工、铲车工） 10人油漆工 20人设备操作工 5人维护电工 4人其它 11人 合计 50人6 规范、标准6.1施工验收规范施工验收规范见下表3： 表3序号名 称标 准 号1钢结构工程施工及验收规范GB50205-20012钢结构设计规范GBT17-883工业金属管道工程施工及验收规范GB50235-974钢结构高强度螺栓连接的设计、施工及验收规范JGJ82-915现场设备、工业管道焊接工程施工及验收规范GB50236-986焊接H型钢YB3301-927气焊、手工电弧焊及气体保护焊焊缝坡口基本形式与尺寸GB985-888埋弧焊焊缝坡口基本形式GB98-889工业企业煤气安全规程GB6222-8610钢结构制作安装施工规程YB9254-9511建筑钢结构焊接规程JGJ81-9112钢制压力容器焊接工艺评定JB4708-20006.2 质量评定标准质量评定标准见下表4： 表4序号名 称标 准 号1涂装前钢材表面锈蚀等级和除锈等级GB8923-882钢结构工程质量检验评定标准GB50221-953工业金属管道工程质量检验评定标准GB50184-934钢焊缝手工超声波探伤方法和探伤结果分级GB11345-956.3主要材料标准主要材料标准见下表5： 表5序号名 称标 准 号1碳钢焊条GB/T5117-952低合金钢焊条GB/T5118-953融化焊用钢丝GB/T14957-944普通碳素钢的物理性能和化学成份GB700-885埋弧焊用碳素钢焊丝与焊剂GB5293-19996气体保护焊钢丝GB/T14958-947低合金高强度结构用钢GB/T1591-947 质量控制7.1 质量目标工程质量按照钢结构工程质量检验评定标准GB50221-95及其他相关标准进行评定。本工程质量目标是：工程产品合格率100%分部、分项工程优良率90%争创国家优质工程7.2 工程质量保证体系7.2.1 建立以项目负责人为首的质量保证组织机构，责任到人，各负其责。 7.2.2工程质量管理保证体系7.2.3工程质量专检流程7.3 质量控制主要措施7.3.1.自觉接受业主和监理的监督指导，认真学习领会有关质量评定标准、质量文件和规范，确保工程质量目标的实现。7.3.2认真贯彻坚持推行“三标一体质量管理体系文件，编制项目质量计划”，保证质量体系自始至终正常运行，处于受控状态。7.3.3加强全员质量意识教育,使每个员工树立“质量第一,用户满意”的思想意识，并使之变为行动，精心操作，保证每道工序合格。7.3.4工程质量事前控制措施7.3.4.1工程技术人员、专职检验员均应认真熟悉图纸和施工技术文件，做好自审记录，参加图纸会审和设计交底，尽可能把错误消除在制作过程之前。7.3.4.2在熟悉图纸的基础上，编制施工操作规程，并按规定批准、发放和实施。7.3.4.3选择合格分供方，对分供方的资质、能力、业绩按程序文件进行审核。7.3.4.4计量器具按规定周检，未经检定的器具不能使用，以保证量值传递准确。7.3.4.5物供部门对业主提供的主材或自行采购的辅材均要有合格证、质量证明书，按规定验收或复验，严禁不合格品用于工程。7.3.5工程质量的事中控制措施7.3.5.1作业人员严格按施工图和施工技术文件、按工序要求和工艺纪律认真操作，以工作质量保证工序质量。坚持上道工序不经检查验收，不得进行下道工序。7.3.5.2隐蔽工程按规定办理隐蔽工程签证记录，监理同意后才可进行工程隐蔽。7.3.5.3工程质量检查均遵守先“自检、互检”，然后“专检”的工作程序。分项工程质量评定先自评，后由专检员核定。7.3.5.4发生不合格品时，先分析产生的原因，再制定纠正措施；纠正后再由专检员（或监理）认可。不合格品的报告，处置按程序文件执行。7.3.5.5专检人员和工程技术人员要有质量管理记录，并做到及时、准确、清晰。专检人员要严格把关，并及时纠正质量通病。7.3.5.6对关键工序，要重点进行过程质量控制，并保留记录。本工程关键工序是：、级焊缝焊接高强螺栓制孔7.3.5.7加强半成品、成品保护，下道工序有保护上道工序成果的义务。7.3.5.8电焊工等特殊工种要持证上岗，由专检员、监理核查，上岗证过期的，要经过培训取证后再上岗。7.3.5.9工程质量和承包挂钩，从严考核，奖惩分明。出现质量事故，不仅要罚操作者，而且要罚直接管理者。8 安全、文明施工措施8.1安全工作目标：无工亡、无重伤、无恶性险肇事故；千人负伤率0.5。文明施工达标。8.2安全方针及原则：坚持“安全第一，预防为主”的安全生产方针。坚持“谁主管，谁负责”；“管生产必须管安全”的原则。落实各级人员的安全生产责任制，不断提高全员安全生产意识。8.3实施措施8.3.1建立健全安全生产组织机构，负责日常安全检查、 监督、执勤。执勤人员配戴执勤标志，有权制止任何违章操作或违章指挥行为。8.3.2做好安全生产培训、教育工作.作业处每周安全例会不能少,班组每天有安全交底会。8.3.3定期、不定期组织有关人员进行安全检查，查出的问题限期整改，逾期不改者，从严处理。8.3.4起重工、电工、电焊工等持安全操作证上岗。8.3.5进入现场必须穿戴劳动保护用品，统一穿工作服，衣着整齐，树立企业良好形象。8.3.6重大构件运输，要制定安全技术措施，并向作业人员交底。8.3.7起重吊装作业执行“十不吊”。8.3.8氧气瓶、乙炔瓶按规定距离摆放，不准混放在一起。8.3.9工具房、仓库内、液压设备旁、行车驾驶室内要放置灭火机。8.3.10 按JGJ59-95规定的场容、场貌、生活检查标准，成立文明施工领导小组，负责督促、检查文明施工管理。8.3.11保证道路畅通，构件、材料摆放有序，挂牌标识。8.3.12工完料清，现场无杂物、无余料。施工现场天天清理干净。8.3.13机械设备维护、保养表面无尘灰，地面无油渍。8.3.14爱护绿地草坪、树木、花草，损坏要赔偿。8.3.15办公室、休息室、仓库内整洁卫生，不定期抽查、评比。附表一: 质量管理组织体系项目经理:优特钢工程项目部项目总工程师: 项目副经理:物供部： 经营部： 技术部： 质安部：金结二处金结一处技术负责人技术负责人质检员技术员：质检员：工长： 技术员：工长：各施工班组各施工班组附表二 :安全管理组织体系项目经理:优特钢工程项目部总工程师: 项目副经理: 物供部 经营部 质安部技术部金结二处金结一处施工负责人施工负责人技术员：安全员安全员工长技术员工长各施工班组各施工班组
