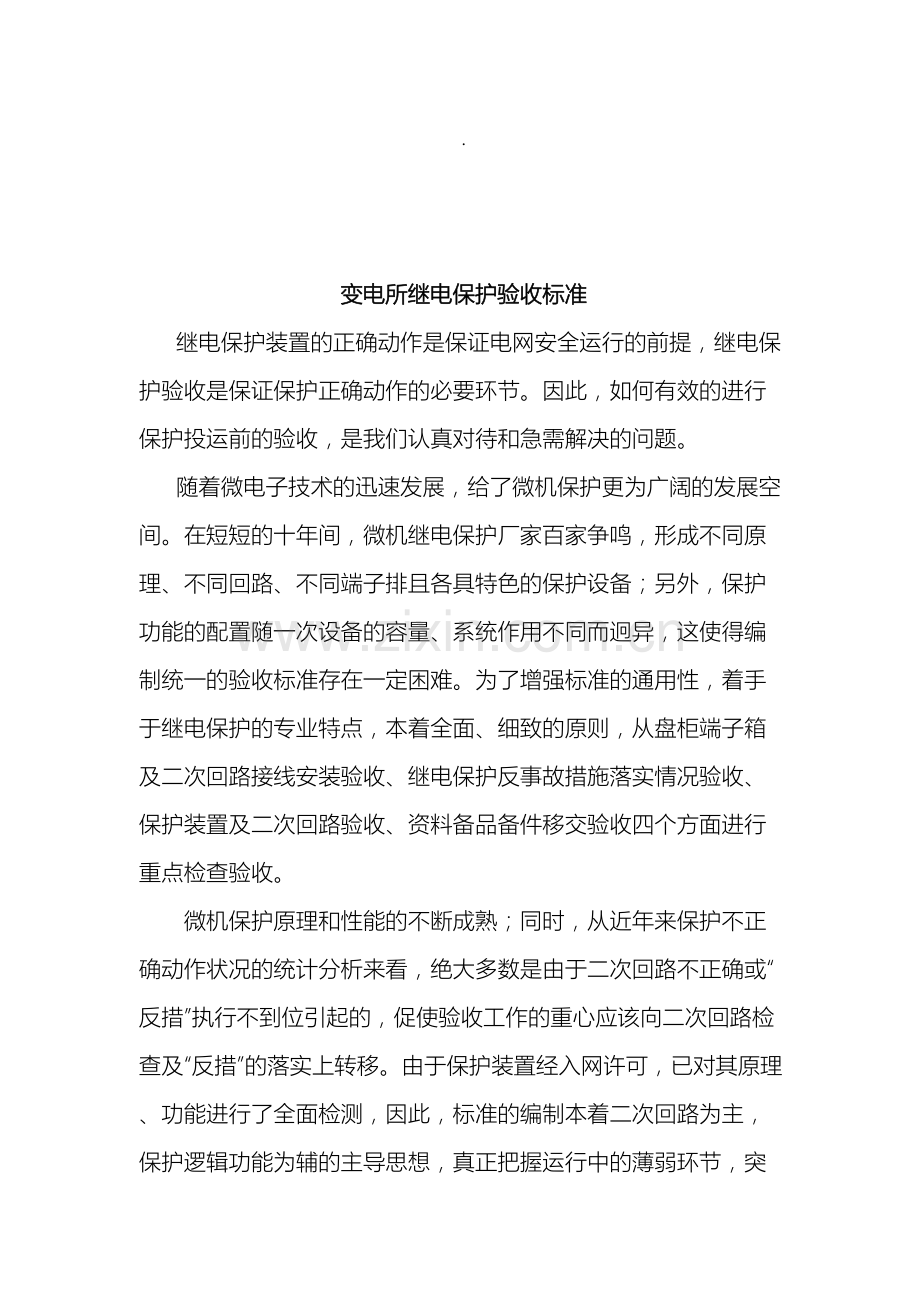

变电所继电保护器验收标准.doc_第1页
第1页 / 共22页
变电所继电保护器验收标准.doc_第2页
第2页 / 共22页
变电所继电保护器验收标准.doc_第3页
第3页 / 共22页
变电所继电保护器验收标准.doc_第4页
第4页 / 共22页
变电所继电保护器验收标准.doc_第5页
第5页 / 共22页
点击查看更多>>
资源描述

1、变电所继电保护器验收标准212020年4月19日文档仅供参考.变电所继电保护验收标准继电保护装置的正确动作是保证电网安全运行的前提,继电保护验收是保证保护正确动作的必要环节。因此,如何有效的进行保护投运前的验收,是我们认真对待和急需解决的问题。随着微电子技术的迅速发展,给了微机保护更为广阔的发展空间。在短短的十年间,微机继电保护厂家百家争鸣,形成不同原理、不同回路、不同端子排且各具特色的保护设备;另外,保护功能的配置随一次设备的容量、系统作用不同而迥异,这使得编制统一的验收标准存在一定困难。为了增强标准的通用性,着手于继电保护的专业特点,本着全面、细致的原则,从盘柜端子箱及二次回路接线安装验收

2、、继电保护反事故措施落实情况验收、保护装置及二次回路验收、资料备品备件移交验收四个方面进行重点检查验收。微机保护原理和性能的不断成熟;同时,从近年来保护不正确动作状况的统计分析来看,绝大多数是由于二次回路不正确或“反措”执行不到位引起的,促使验收工作的重心应该向二次回路检查及“反措”的落实上转移。由于保护装置经入网许可,已对其原理、功能进行了全面检测,因此,标准的编制本着二次回路为主,保护逻辑功能为辅的主导思想,真正把握运行中的薄弱环节,突出重点,以确保继电保护装置的安全、稳定运行。由于编写者水平和收集的技术资料有限,本标准的适应性有待于今后操作过程的实践检验,并希望经过不断地积累经验而补充完

3、善。在编写过程中,由于考虑到新投变电所大都采用微机型装置,因此本验收标准主要针对微机型保护及自动型装置的。1 总则1.1为了规范青海电网新建、改造及扩建变电所的继电保护验收工作,检验施工安装质量,确保工程顺利投运和设备安全运行,特制定本验收标准。1.2 编制过程中所依据的相关标准为现行有效标准,标准如有变更,相应条款以新标准执行。1.3 继电保护验收是保护管理的重要环节,其目的是及时发现问题,消除隐患,保证设备的正常投运和安全运行。1.4 继电保护验收应设立验收工作小组,对验收项目实施签字认可制度。1.5 鉴于专业特点性质,为确保验收工作全面、顺利,应在验收前3-5天时间,提供有关图纸、资料。

4、1.6 验收工作开始前,试验人员应向验收人员交代设计及其它有关变更事项,为验收人员提供全部试验数据。1.7 参加验收人员应从事本专业五年以上,具有一定的实践工作经验。1.8 本标准(讨论稿)起草单位:青海电力试验研究所。2 适用范围2.1 本标准适用于青海电网新建、改造和扩建变电所投运前的继电保护验收工作。2.2 本标准涉及设备范围:保护用设备及其相关的二次回路。3 标准依据 火力发电厂、变电所二次接线设计技术规定 继电保护及安全自动装置检验条例 电力系统继电保护及安全自动装置反事故措施要点 电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-92 继电保护和安全自动装置技术规范

5、GB14285-93 静态继电保护和安全自动装置通用技术条件DL478-92 电力系统继电保护规定汇编(第二版) 微机保护装置技术、使用说明书及调试大纲4 验收细则4.1 盘柜、端子箱及二次回路接线安装验收验收部位变电所名称检查项目序号检查内容检查结论1.盘柜本体安装1盘、柜的正面及背面各电器、端子排等应标明编号、名称、用途及操作位置,其标明的字迹应清晰、工整,且不宜脱色。端子排最好有色标。2盘、柜上的小母线应采用直径不小于6mm的铜棒或铜管,小母线两侧应有标明其代号或名称的绝缘标志牌,字迹应清晰、工整,且不宜退色。3切换压板应接触良好,相邻压板间应有足够安全距离,切换时不应碰及相邻的压板。压

6、板最好有色标。4安装调试完毕后,建筑物中的预留孔洞及电缆管口,应做好封堵。5熔断器的熔体规格、自动开关的整定值应符合设计要求;空气开关标识与实际用途一致。直流回路要用直流空开。6盘上装有装置性设备或其它有接地要求的电器,其外壳应可靠接地。7变压器本体保护应加强防雨、防震措施。压力释放阀信号线电缆应有防护措施。验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论2.端子排1接线端子应与导线截面匹配,不应使用小端子配大截面导线。2端子应有序号;强、弱电端子宜分开布置,若有困难时,应有明显标志并设空端子隔开或设加强绝缘的隔板。3正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间,宜以一

7、个空端子隔开。4电流回路应经过试验端子,其它需断开的回路宜经特殊端子或试验端子。试验端子应接触良好。5端子排裸露部分较多时应有防护套。验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论3.端子箱1注意室外端子箱封闭应良好,箱门要有密封圈,底部要封堵,以防水、防潮、防尘。2端子箱内的二次回路的连接件应采用铜质制品,以防锈蚀。3端子排应无损坏,固定牢固,绝缘良好。4端子箱内空气开关、转换开关、接触器、继电器设备状况应良好。 5正、负电源之间以及经常带电的正电源与合闸或跳闸回路之间,宜以一个空端子隔开。(开关端子箱,及主变本体端子箱)验收人员验收日期验收部位变电所名称检查项目序号检查内容

8、检查结论4.二次回路接线1按图施工,所有二次回路接线应正确。2导线与电气元件间采取螺栓连接、插接、焊接或压接等,均应牢固可靠。3盘、柜内导线不应有接头,导线芯线应无损伤。4电缆芯线和所配导线的端部均应表明其回路编号,编号应正确,字迹清晰且不宜脱色。5配线应整齐、清晰、美观,导线绝缘应良好,无损伤。6每个接线端子的每侧接线宜为1根,不得超过2根。7对于插接式端子,不同截面的两根导线不得接在同一端子上。8控制及电压回路电缆截面应为2.5mm2,电流回路截面不小于4mm2,应采用屏蔽电缆。电缆屏蔽层应可靠接地,接地引线截面应不小于4mm2。9强、弱电回路不应使用同一根电缆,并应分别成束分开排列。10

9、在油污环境下,应采用耐油的绝缘导线。11二次回路接地应设专用螺栓,以使接地明显可靠。12保护压板、跳闸压板的标示应与实际功能及所跳开关一致,屏内配线正确无误,压板间距应有足够距离,接线牢固,并与屏体绝缘良好。验收人员验收日期4.2继电保护反事故措施落实情况的验收验收部位变电所名称检查项目序号检查内容检查结论1.保护设计及配置原则1电力系统重要设备的继电保护应采用双重化配置,宜采用不同原理,不同厂家的产品。2对于线路双重化配置保护的通道、远方跳闸及就地判别装置应遵循相互独立的原则按双重化配置。3双重化配置的保护装置,直流电源应取自不同蓄电池组供电的直流母线段,其跳闸回路应分别作用于断路器的两个跳

10、闸线圈。4双母线接线变电站的母差保护、断路器失灵保护应经复合电压闭锁。(同时应具有变压器保护、长线路保护解除复压闭锁功能。)5断路器三相位置不一致保护应采用断路器本体三相位置不一致保护。6纵联保护应优先采用光纤通道。7对闭锁式纵联保护,“其它保护停信”回路应直接接入保护装置,而不应接入收发信机。验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论2.直流熔断器与相关回路配置1直流母线应采用分段运行方式,每段母线分别由独立的蓄电池组供电,并在两段直流母线之间设置联络开关,正常运行时该开关处于断开位置2变电站直流系统的馈出网络应采用辐射状供电方式,不应采用环状供电方式3信号回路由专用(直

11、流空开)熔断器供电不得与其它回路混用4每一断路器的操作回路应分别由专用的直流熔断器供电;保护装置的直流回路由另一组直流熔断器供电。5有两组跳闸线卷的断路器其每一跳闸回路分别由专用的直流熔断器供电。双重化保护装置的跳闸回路应分别作用于断路器的两个跳闸线圈。6不允许一套独立保护的任一回路(包括跳闸继电器)接到由另一套独立保护的直流正和负电源7所有的独立保护装置都必须设有直流电源断电的自动告警回路。8直流保险应按有关规定分级配置,上下级熔断器之间必须有选择性验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论3.保护屏1保护屏必须有接地端子并用截面不小于4 mm2 的多股铜线和接地网直接连

12、通2静态型保护的屏间用专用的接地铜排直接连接,各行专用铜排首尾端直接相连,并与控制室地网连通,截面不小于100mm23保护屏本身必须可靠接地4跳、合闸引出端子应与正电源适当地隔开5弱信号线不得和有强干扰的导线相邻近6高频收发信机的输出(入)线应用屏蔽电缆,屏蔽层接地,接地线截面不小于1.5 mm2验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论4.保护二次回路电压切换1检查并保证在切换过程中,不会产生电压互感器二次反充电2用隔离刀闸辅助接点控制的电压切换继电器,应有一付电压切换继电器接点作监视用。3保护屏本身必须可靠接地验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结

13、论5.开关场到控制室的电缆1用于集成电路型、微机型保护的电流、电压和信号接点引入线,应采用屏蔽电缆,屏蔽层在开关场与控制室同时接地;各相电流和各相电压线及其中性线应分别置于同一电缆内2高频同轴电缆应在两端分别接地,并紧靠高频同轴电缆敷设截面不小于100 平方毫米两端接地的铜导线3动力线、电热线等强电线路不得与二次弱电回路共用电缆4变压器本体保护宜采用就地跳闸方式,减少电缆迂回带来的直流接地、对微机保护引入干扰和二次回路断线等不可靠因素。5未采用就地跳闸方式的变压器本体保护应设置独立的电源回路和出口跳闸回路,且必须与电气量保护完全分开。验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结

14、论6.互感器及其二次回路1电流互感器及电压互感器的二次回路必须分别有且只能有一点接地。2由几组电流互感器二次组合的电流回路,其接地点宜选在控制室。3经控制室零相小母线(N600) 联通的几组电压互感器二次回路,只应在控制室将N600 一点接地,各电压互感器二次中性点在开关场的接地点应断开;为保证接地可靠各电压互感器的中性线不得接有可能断开的开关或接触器等。4来自电压互感器二次的4根开关场引入线和互感器三次回路的2(3)根开关场引入线必须分开,不得公用。验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论7.保护原理1采用相位比较原理的母差保护在用于双母线时,必须增设两母线先后接连发生

15、故障时能可靠切除后一组母线故障的保护回路2远方直接跳闸,必须有相应的就地判据控制3不允许在强电源侧投入“弱电源回答”回路4电压二次回路一相、两相或三相同时失压,都应发出警报,闭锁可能误动作的保护5采用三相电压自产零序电压的保护应注意当电压回路故障时同时失去相间及接地保护的问题6所有变压器的阻抗保护都必须经电流起动并应有电压回路断线闭锁7断路器保护、重和闸应按断路器配置8变压器的高压侧断路器、母线断路器和采用三相重合闸的线路断路器等均宜选用三相操作的断路器验收人员验收日期验收部位变电所名称检查项目序号检查内容检查结论8.现场试验1分部试验应采用和保护同一直流电源,试验用直流电源应由专用熔断器供电

16、2用整组试验的方法,保护装置处于与投入运行完全相同的状态下,检查保护回路及整定值的正确性3不允许用卡继电器接点、短路接点或类似人为手段作保护装置的整组试验4应对保护装置作拉合直流电源的试验,保护在此过程中不得出现有误动作或信号误表示的情况5在可靠停用相关运行保护的前提下,对新安装设备进行各种插拔直流熔断器的试验,以确保没有寄生回路存在6检查保护压板的唯一对应关系,避免有任何寄生回路存在7新安装的瓦斯继电器必须经校验合格后方可使用;瓦斯保护投运前必须对信号跳闸回路进行保护试验8当装置定值区只投入一个区时,其它定值区均应按照运行定值输入验收人员验收日期4.3 保护调试验收细则4.3.1 微机型保护

17、装置装置型号及名称设备名称检查项目检查要求检查方法检查结论序号项目检查内容1外观及接线的检查保护装置各插件上的元器件的外观质量、焊接质量应良好目测、观察、触摸等方式保护装置的背板接线及抗干扰元件的焊接、连线和元器件的外观应无断线、短路和焊接不良等现象且外观良好保护装置的各部件固定及装置外形应固定端正,无松动、损坏及变形等现象切换开关、按钮、键盘的操作应操作灵活,手感良好压板、端子排、装置背板、电源开关、切换开关、按钮等部件螺丝螺丝应紧固齐全各部件清洁程度应良好2绝缘电阻试验交流电压回路对地绝缘用1000V摇表测量绝缘阻值应大于10M检查试验记录交流电流回路对地绝缘直流电压回路对地绝缘跳、合闸回

18、路接点之间及对地绝缘3校验码各插件的软件版本号应与调度定值单相符检查试验记录程序校验码4定值整定定值区检查应符合产品技术资料要求输入定值并打印整定值的整定定值打印核对5模数变换系统检查零漂检查 应0.01IN或0.05V; 当产品技术资料指标优于上述指标时应符合产品技术资料要求检查试验记录模拟量输入线性度检查 测量误差应5%; 当产品技术资料指标优于上述指标时应符合产品技术资料要求6开入回路检查查看装置开入量状态变位标识及状态变位正确检查试验记录7开出回路检查报警信号输出接点检查中央信号、故障录波、事件记录、屏幕显示、指示灯动作情况正确检查试验记录并结合整组试验跳闸输出接点检查其它输出接点检查

19、8保护定值检查按照保护功能及装置定值项设置检查保护定值 保护功能调试齐全; 测量误差应5%; 当产品技术资料指标优于上述指标时应符合产品技术资料要求检查试验记录9整组试验与断路器的联动试验 压板标识正确 保护动作行为正确 断路器远控或近控、手动或监控操作行为正确 装置显示、指示正确 后台监控系统声、光信号、告警信息及变位指示正确见表1与中央信号、监控系统的联动试验与其它保护(如断路器失灵保护、断路器保护、母差保护、远跳保护等)装置的联动试验*10带通道的联调试验信号收发装置检查装置技术、性能指标应符合相关标准要求检查试验记录保护装置带通道试验符合上级管理部门审批的保护对调方案检查试验记录11电

20、流回路极性与保护装置相关的所有电流二次回路的极性检查应符合保护原理要求检查通流试验记录验收人员验收日期*注:仅线路保护有此项目。表1:整组试验检查表格验收应遵循的原则 保护调试验收以回路检查为主,软件原理检查不做为重点。 根据设计院及厂家原理图,对于出口回路经不同跳闸继电器的不同接点时,应确保每个出口接点带开关传动一次。 根据设计院及厂家原理图,凡经不同保护功能压板但出口继电器接点相同时必须检查到继电器接点。 根据设计院及厂家原理图,为确保跳闸压板的正确性,带开关传动时宜仅投入一组跳闸压板。 在确保检查质量的前提下,尽可能减少断路器的动作次数。检查方法 应依据所投入保护的原理模拟故障。 同一保

21、护功能,故障相别能够抽样模拟。 同一出口继电器的分段式保护能够进行任一段保护抽样模拟。 对于方向保护应模拟反方向故障。举例说明:验收微机型接地距离三段式保护。检查方法:仅任选一段保护中的任一相故障进行模拟即可,如模拟接地距离II段A相接地故障,保护动作正确即可认为接地距离三段式保护动作正确。)投入的保护及功能块故障相别及类型、正/反方向带开关的传动情况故障信息检查结论主保护内容应按现场详细资料细化、并可根据实际情况改变表格行数及样式 后备保护内容应按现场详细资料细化、并可根据实际情况改变表格行数及样式4.3.2 微机型自动装置装置型号及名称设备名称检查项目检查要求检查方法检查结论序号项目检查内

22、容1外观及接线的检查装置各插件上的元器件的外观质量、焊接质量应良好目测、观察、触摸等方式装置的背板接线及抗干扰元件的焊接、连线和元器件的外观应无断线、短路和焊接不良等现象且外观良好装置各部件固定及外形应固定端正,无松动、损坏及变形等现象切换开关、按钮、键盘的操作应操作灵活,手感良好压板、端子排、装置背板、电源开关、切换开关、按钮等部件螺丝螺丝应紧固齐全各部件清洁程度应良好2绝缘电阻试验交流电压回路对地绝缘用500V摇表测量绝缘阻值应大于10M检查试验记录交流电流回路对地绝缘直流电压回路对地绝缘开关量接点之间及对地绝缘3校验码各插件的软件版本号应与调度定值单相符检查试验记录程序校验码4定值整定定

23、值区检查应符合产品技术资料要求输入定值并打印整定值的整定定值打印核对5定义检查模拟量、开关量定义检查符合设计要求,定义准确合理检查显示或打印量6模数变换系统检查零漂检查 应0.01IN或0.05V; 当产品技术资料指标优于上述指标时应符合产品技术资料要求检查试验记录模拟量输入线性度检查 测量误差应5%; 当产品技术资料指标优于上述指标时应符合产品技术资料要求7开入回路检查检查装置开入量状态变位标识及状态变位正确检查试验记录8开出回路检查检查装置开关量输出接点中央信号、故障录波、事件记录、屏幕显示、指示灯动作情况正确检查试验记录9定值检查按照装置功能及定值项设置进行定值检查 装置功能调试齐全;

24、测量误差应5%; 当产品技术资料指标优于上述指标时应符合产品技术资料要求检查试验记录10整组试验通入模拟量,与装置作用的相关设备的联动试验 压板标识正确 装置动作行为正确 装置远控或近控、手动或监控操作行为正确 装置显示、指示正确 后台监控系统声、光信号、告警信息及变位指示正确见表2与中央信号、监控系统的联动试验与保护等其它装置的联动试验验收人员验收日期表2整组试验检查表格验收应遵循的原则 装置调试验收以回路检查为主,软件原理检查不做为重点。 根据设计院及厂家原理图,动作于设备的出口回路如经不同出口继电器的不同接点时,应确保每个出口接点带设备传动一次。 根据设计院及厂家原理图,凡经不同功能压板

25、但出口继电器接点相同时必须检查到继电器接点。 根据设计院及厂家原理图,为确保动作于设备的各出口压板的正确性,带开关传动时宜仅投入一组出口压板。 在确保检查质量的前提下,尽可能减少设备的动作次数。检查方法 应依据所投入装置的功能原理模拟故障。 对同一功能块,通入的交流量的相别能够抽样模拟。投入的功能块模拟量的通入情况带设备的传动情况报文信息检查结论内容应按现场详细资料细化、并可根据实际情况改变表格行数及样式 4.4 资料、备品备件移交的验收作用设备名称XX线路变电所名称检查项目检查要求检查结论装置类型检查内容XX型微机型光纤纵差保护制造厂提供的产品技术说明书 图纸、技术资料齐全 备品、备件 配件、附件齐全制造厂提供的使用说明书整定说明书(部分厂家提供)制造厂提供的调试大纲、试验方法合格证件装置分板原理图、组屏电原理图及安装图纸等技术文件根据合同要求应提供的试验用转插板、专用工具及备品、备件。打印机及其说明书、配件供货清单所列其它配件工程竣工二次图变更设计的证明文件内容应按现场详细资料细化、并可根据实际情况改变表格行数及样式验收人员验收日期4.5 验收评价 变电所名称检查项目合格项不合格项备注盘柜端子箱及二次回路接线安装验收继电保护反事故措施落实情况验收保护装置及二次回路验收资料备品备件移交验收总体评价验收方时间安装方时间调试方时间
