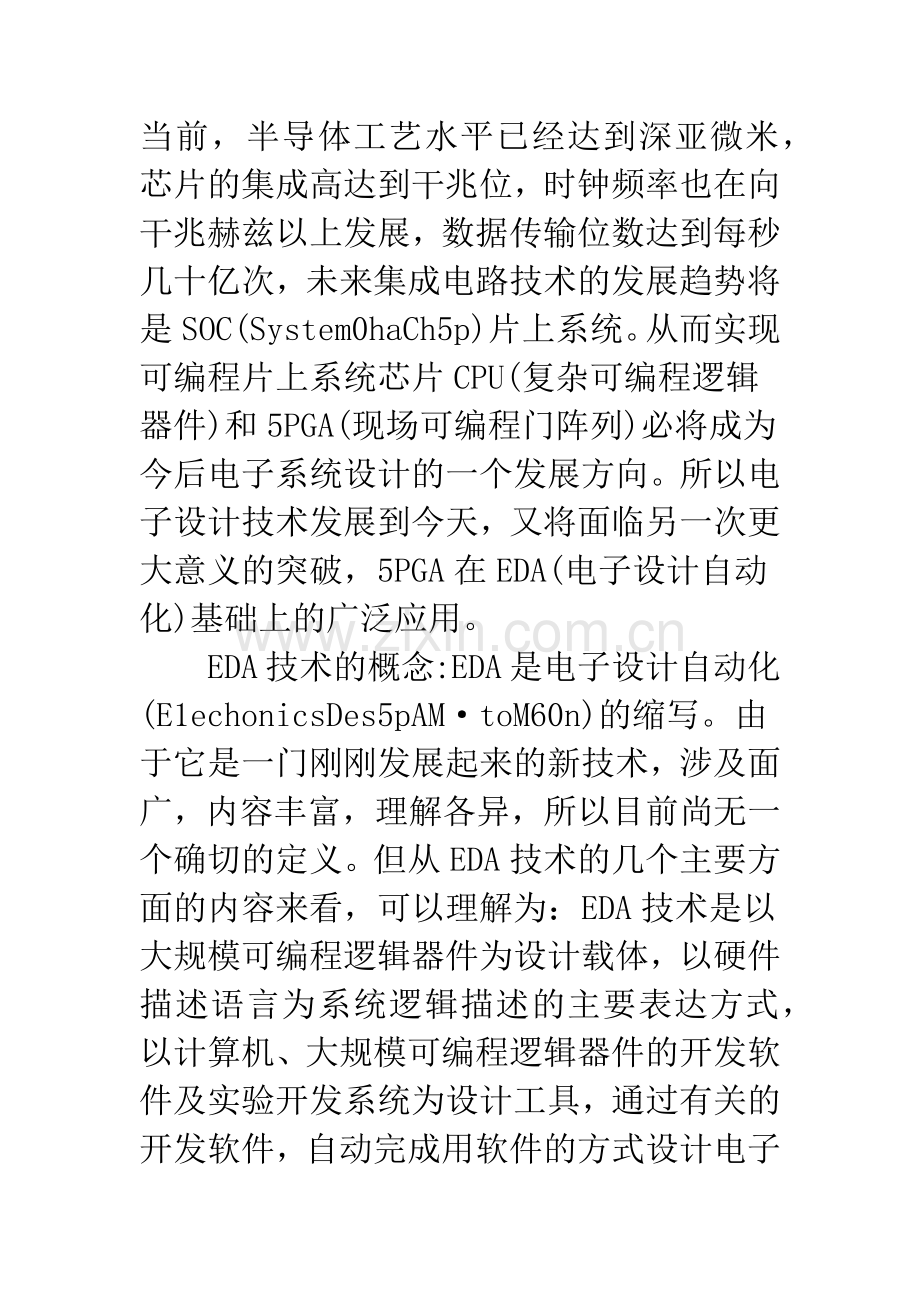

EDA技术及其应用摘要：在简要介绍了EDA技术特点的基础L，用EDA技术作为开发手段，实现一个数字系统的设计。系统采用了顶层图形设计思想，基于硬件描述语言AI扔L，以可编程器件为核心，具有体积小、可靠性高、灵活性强等特点。并比较了EnA技术与传统电子设计方法的差异，总结出别rA技术的优势。关键词：EDA数字系统CPLDVHDL电子设计的必由之路是数字化，这已成为共识。在数字化的道路上，我国的电子技术经历了一系列重大的变革。从应用小规模集成电路构成电路系统，到广泛地应用微控制器或单片机(MCU)，在电子系统设计上发生了具有里程碑意义的飞跃。电子产品正在以前所未有的速度进行着革新，主要表现在大规模可编程逻辑器件的广泛应用。特别在当前，半导体工艺水平已经达到深亚微米，芯片的集成高达到干兆位，时钟频率也在向干兆赫兹以上发展，数据传输位数达到每秒几十亿次，未来集成电路技术的发展趋势将是SOC(System0haCh5p)片上系统。从而实现可编程片上系统芯片CPU(复杂可编程逻辑器件)和5PGA(现场可编程门阵列)必将成为今后电子系统设计的一个发展方向。所以电子设计技术发展到今天，又将面临另一次更大意义的突破，5PGA在EDA(电子设计自动化)基础上的广泛应用。EDA技术的概念:EDA是电子设计自动化(E1echonicsDes5pAMtoM60n)的缩写。由于它是一门刚刚发展起来的新技术，涉及面广，内容丰富，理解各异，所以目前尚无一个确切的定义。但从EDA技术的几个主要方面的内容来看，可以理解为：EDA技术是以大规模可编程逻辑器件为设计载体，以硬件描述语言为系统逻辑描述的主要表达方式，以计算机、大规模可编程逻辑器件的开发软件及实验开发系统为设计工具，通过有关的开发软件，自动完成用软件的方式设计电子系统到硬件系统的一门新技术。可以实现逻辑编译、逻辑化简、逻辑分割、逻辑综合及优化，逻辑布局布线、逻辑仿真。完成对于特定目标芯片的适配编译、逻辑映射、编程下载等工作，最终形成集成电子系统或专用集成芯片。EDA技术是伴随着计算机、集成电路、电子系统的设计发展起来的，至今已有30多年的历程。大致可以分为三个发展阶段。20世纪70年代的CAD(计算机辅助设计)阶段：这一阶段的主要特征是利用计算机辅助进行电路原理图编辑，PCB布同布线，使得设计师从传统高度重复繁杂的绘图劳动中解脱出来。20世纪80年代的QtE(计算机辅助工程设计)阶段：这一阶段的主要特征是以逻辑摸拟、定时分析、故障仿真、自动布局布线为核心，重点解决电路设计的功能检测等问题，使设计而能在产品制作之前预知产品的功能与性能。20吐纪如年代是EDA(电子设计自动化)阶段：这一阶段的主要特征是以高级描述语言，系统级仿真和综合技术为特点，采用“自顶向下”的设计理念，将设计前期的许多高层次设计由EDA工具来完成。EDA是电子技术设计自动化，也就是能够帮助人们设计电子电路或系统的软件工具。该工具可以在电子产品的各个设计阶段发挥作用，使设计更复杂的电路和系统成为可能。在原理图设计阶段，可以使用EDA中的仿真工具论证设计的正确性；在芯片设计阶段，可以使用EDA中的芯片设计工具设计制作芯片的版在电路板设计阶段，可以使用EDA中电路板设计工具设计多层电路板。特别是支持硬件描述语言的EDA工具的出现，使复杂数字系统设计自动化成为可能，只要用硬件描述语言将数字系统的行为描述正确，就可以进行该数字系统的芯片设计与制造。有专家认为，21世纪将是四A技术的高速发展期，EDA技术将是对21世纪产生重大影响的十大技术之一。EDA技术的基本特征:EDA代表了当今电子设计技术的最新发展方向，利用EDA工具，电子设计师可以从概念、算法、协议等开始设计电子系统，大量工作可以通过计算机完成，并可以将电子产品从电路设计、性能分析到设计出IC版图或PCB版图的整个过程在汁算机上自动处理完成。设计者采用的设计方法是一种高层次的”自顶向下”的全新设计方法，这种设汁方法首先从系统设计人手，在顶层进行功能方框图的划分和结构设计。在方框图一级进行仿真、并用硬件描述语言对高层次的系统行为进行描述，在系统一级进行驶证。然后，用综合优化工具生成具体门电路的网络表，其对应的物理实现级可以是印刷电路板或专用集成电路(ASIC)。设计者的工作仅限于利用软件的方式，即利用硬件描述语言和EDA软件来完成对系统硬件功能的实现。由于设计的主要仿真和调试过程是在高层次上完成的，这既有利于早期发现结构设计上的错误，避免设计工作的浪费，又减少了逻辑功能仿真的工作量，提高了设计的一次性成功率。由于现代电子产品的复杂度和集成度的日益提高，一般分离的中小规模集成电路组合已不能满足要求，电路设计逐步地从中小规模芯片转为大规模、超大规模芯片，具有高速度、高集成度、低功耗的可编程朋IC器件已蓬勃发展起来。在EDA技术中所用的大规模、超大规模芯片被称为可编程ASIC芯片，这些可编程逻辑器件自70年代以来，经历了CPm、IzPGA、CPLD、FPGA几个发展阶段，其中CPm(复杂可编程逻辑器件)IzPGA(现场可编程逻辑器件)肩高密度可编程逻辑器件，目前集成度已高达200万门片以上，它将掩模ASIC集成度高的优点和可编程逻辑器件设计生产方便的特点结合在一起，特别适合于样品研制或小批量产品开发，使产品能以最快的速度上市，而当市场扩大时，它可以很容易地转由掩模ASIC实现，因此开发风险也大为降低。可以说CPLE)FPGA器件，已成为现代高层次电子设计方法的实现裁体。硬件描述语言(HDL)是EDA技术的重要组成部分，是EDA设计开发中的很重要的软件工具，VHDL即：超高速集成电路硬件描述语言，仍量凡是作为电子设计主流硬件的描述语言。它具有很强的电路描述和建模能力，能从多个层次对数字系统进行建模和描述，从而大大简化了硬件设计任务，提高了设计较串和可靠性，用V佃L进行电子系统设计的一个很大的优点是设计者可以专心致力于其功能的实现，而不需要对不影响功能的与工艺有关的因素花费过多的时间和精力。例如一个32位的加法器，利用图形输入软件需要输入500至1删个门，而利用VHDL语言只需要书写一行“AB十C”即可。使用硬件描述语言(HDL)可以用模拟仿真的方式完成以前必须设计和制作好的样机上才能进行的电子电路特性的说明和调试。能在系统行为级就发现可能出现的错误、问题，并加以多次反复修改论证，避免了物理级器件的损伤和多次制作，节约了时间和开发成本，缩短了电子系统开发的周期。将EDA技术与传统电子设计方法进行比较可以看出，传统的数字系统设计只能在电路板上进行设计，是一种搭积木式的方式，使复杂电路的设计、调试十分困难；如果某一过程存在错误查找和修改十分不便；对于集成电路设计而言，设计实现过程与具体生产工艺直接相关，因此可移植性差；只有在设计出样机或生产出芯片后才能进行实泅，因而开发产品的周期长。而电子EDA技术则有很大不同，采用可编程器件，通过设计芯片来实现系统功能。采用硬件描述语言作为设计输入和库(LibraIy)的引入，由设计者定义器件的内部逻辑和管脚，将原来由电路板设计完成的大部分工作故在芯片的设计中进行。由于管脚定义的灵活性，大大减轻了电路图设计和电路板设计的工作量和难度，有效增强了设计的灵活性，提高了工作效率。并且可减少芯片的数量，缩小系统体积，降低能源消耗，提高了系统的性能和可靠性。能全方位地利用计算机自动设计、仿真和调试。硬件描述语言:硬件描述语言(HDL)是一种用于进行电子系统硬件设计的计算机高级语言，它采用软件的设计方法来描述电子系统的逻辑功能、电路结构和连接形式。硬件描述语言可以在三个层次上进行电路描述，其层次由高到低分为行为级、R，几级和门电路级。常用硬件描述语言有WDL、Velllq和AHDL语言。WDL语言是一种高级描述语言，适用于行为级和R，几级的描述；Vedlq语言和ABEL语言属于一种较低级的描述语言，适用于R，几级和门电路级的描述。现在WDL和Velllq作为工业标准硬件描述语言，已得到众多EDA公司的支持，在电子工程领域，它们已成为事实上的通用硬件描述语言，承担几乎全部的数字系统的设计任务。应用Vf进行电子系统设计有以下优点：(1)与其他硬件描述语言相比，WDL具有更强的行为描述能力，强大的行为描述能力是避开具体的器件结构，从逻辑行为上描述和设计大规模电子系统的重要保证。(2)VHDL具有丰富的仿真语句和库函数，使得在任何大系统的设计早期就能检查设计系统的功能可行性，并可以随时对系统进行仿真。(3)Vf语句的行为描述能力和程序结构，决定了它具有支持大规模设计的分解和对已有设计的再利用功能。(4)用Vf完成的设计，可以利用EDA工具进行逻辑综合和优化，并可根据不同的目标芯片自动把Vf描述设计转变成门级网表，这种设计方式极大地减少了电路设计的时间及可能发生的错误，从而降低了开发成本。(5)Vf0L对设计的描述具有相对独立性，可以在设计者不僵硬件结构的情况下，也不必管最终设计的目标器件是什么，而进行独立的设计。(6)由于VI具有类属描述语句和子程序调用等功能，所以对于已完成的设计，可以在不改变源程序的情况厂，只需改变类属参量或函数，就能很容易地改变及计的规模和结构。EDA技术的应用:电子EDA技术发展迅猛，逐渐在教学、科研、产品设计与制造等各方面都发挥着巨大的作用。在教学方面：几乎所有理工科(特别是电子信息)类的高校都开设了EDA课程。主要是让学生了解EDA的基本原理和基本概念、鳞握用佃L描述系统逻辑的方法、使用扔A工具进行电子电路课程的模拟仿真实验并在作毕业设计时从事简单电子系统的设计，为今后工作打下基础。具有代表性的是全国每两年举办一次大学生电子设计竞赛活动。在科研方面：主要利用电路仿真工具(EwB或PSPICE、VLOL等)进行电路设计与仿真；利用虚拟仪器进行产品调试；将O)LI)FPGA器件的开发应用到仪器设备中。例如在CDMA无线通信系统中，所有移动手机和无线基站都工作在相同的频谱，为区别不同的呼叫，每个手机有一个唯一的码序列，CDMA基站必须能判别这些不同观点的码序列才能分辨出不同的传呼进程；这一判别是通过匹配滤波器的输出显示在输人数据流中探调到特定的码序列；FPGA能提供良好的滤波器设计，而且能完成DSP高级数据处理功能，因而FPGA在现代通信领域方面获得广泛应用。在产品设计与制造方面：从高性能的微处理器、数字信号处理器一直到彩电、音响和电子玩具电路等，EDA技术不单是应用于前期的计算机模拟仿真、产品调试，而且也在P哪的制作、电子设备的研制与生产、电路板的焊接、朋比的制作过程等有重要作用。可以说电子EDA技术已经成为电子工业领域不可缺少的技术支持。EDA技术发展趋势:EDA技术在进入21世纪后，由于更大规模的FPGA和凹m器件的不断推出，在仿真和设计两方面支持标准硬件描述语言的功能强大的EDA软件不断更新、增加，使电子EDA技术得到了更大的发展。电子技术全方位纳入EDA领域，EDA使得电子领域各学科的界限更加模糊，更加互为包容，突出表现在以下几个方面：使电子设计成果以自主知识产权的方式得以明确表达和确认成为可能；基于EDA工具的ASIC设计标准单元已涵盖大规模电子系统及IP核模块；软硬件IP核在电子行业的产业领域、技术领域和设计应用领域得到进一步确认；SoC高效低成本设计技术的成熟。随着半导体技术、集成技术和计算机技术的迅猛发展，电子系统的设计方法和设计手段都发生了很大的变化。可以说电子EDA技术是电子设计领域的一场革命。传统的“固定功能集成块十连线”的设计方法正逐步地退出历史舞台，而基于芯片的设计方法正成为现代电子系统设计的主流。作为高等院校有关专业的学生和广大的电子工程师了解和攀握这一先进技术是势在必行，这不仅是提高设计效率的需要，更是时代发展的需求，只有攀握了EDA技术才有能力参与世界电子工业市场的竞争，才能生存与发展。随着科技的进步，电子产品的更新日新月异，EDA技术作为电子产品开发研制的源动力，已成为现代电子设计的核心。所以发展EDA技术将是电子设计领域和电子产业界的一场重大的技术革命，同时也对电类课程的教学和科研提出了更深更高的要求。特别是EDA技术在我国尚未普及，掌握和普及这一全新的技术，将对我国电子技术的发展具有深远的意义。作为一名电子硬件工程师、大专院校电子类专业的在校学生或者电子爱好者，必须掌握EIlA技术用于0U)5PGA的开发，只有这样才能乘上现代科技的快车去适应激烈竞争的环境。在现在和未来，EDA技术主要应用于下面几个方面：1高校电子类专业的实践教学中，如实验教学、课程设计、毕业设计、设计竞赛等均可借助凹ID5PGA器件，既使实验设备或设计出的电子系统具有高可靠性，又经济、快速、容易实现、修改便利，同时可大大提高学生的实践动手能力、创新能力和计算机应用能力。2科研和新产品开发中，0)U)5PGA可直接应用于小批量产品的芯片或作为大批量产品的芯片前期开发。传统机电产品的升级换代和技术改造，0)U)5PGA的应用可提高传统产品的性能，缩小体积，提高技术含量和产品的附加值。参考文献:1擦光辉CPLDTPGA的开发与应用M.北京：电于工业出版社，2002.杜玉远EDA设计快速入门圆电子世界，2004,(1):24ALTERA公司,DATABOOKM.北京:清华大学出版社,1998ALTERA公司,ADHL语言M.北京:清华大学出版社,1998刘宝琴,ALTERA可编程逻辑器件及其应用M.北京:清华大学出版社,1995.宋万杰，罗丰，吴顺君CPLD技术及零应用M西安：西安电子科技大学出版社1999
