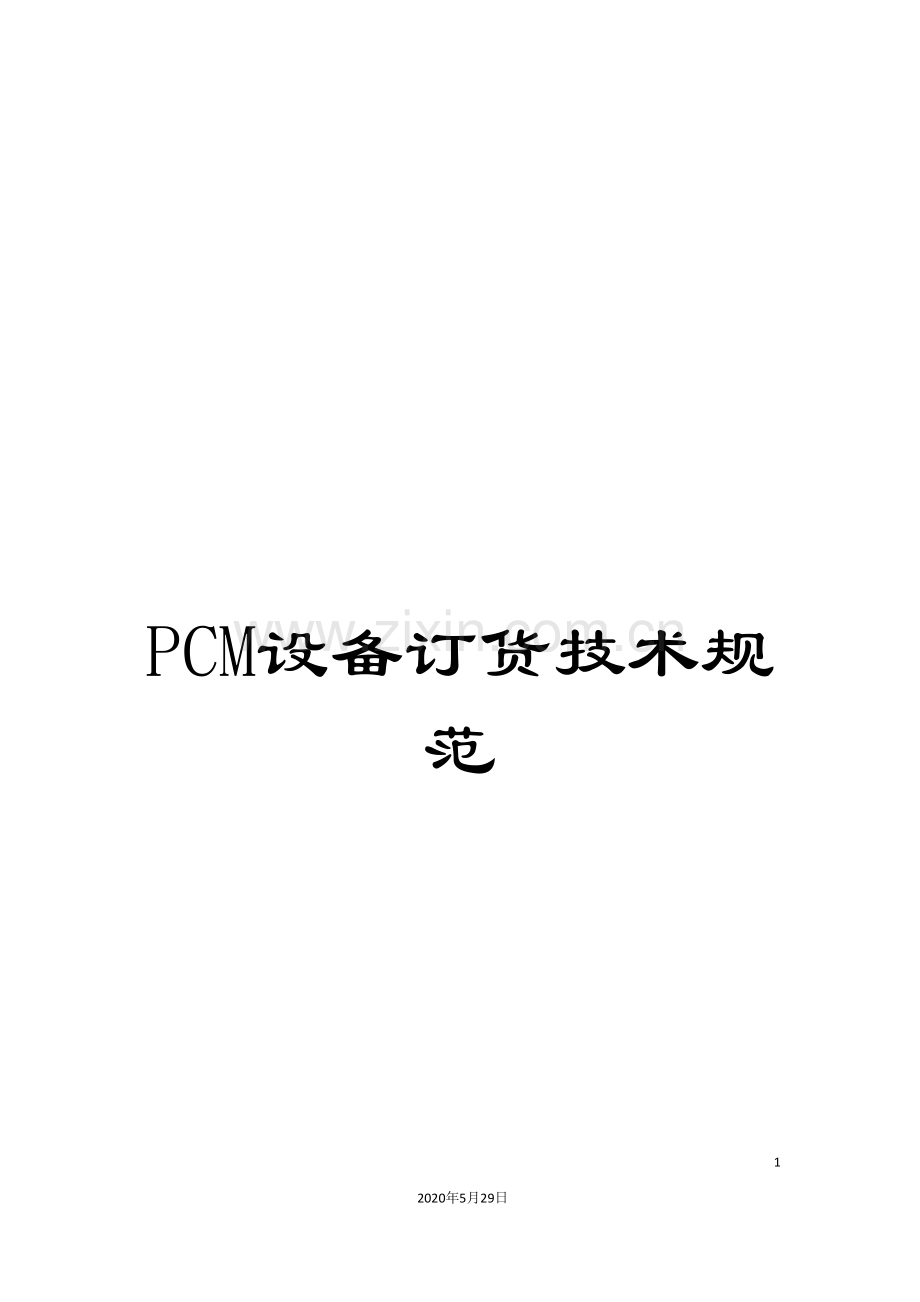

PCM设备订货技术规范.doc

PCM设备订货技术规范

10
2020年5月29日
文档仅供参考

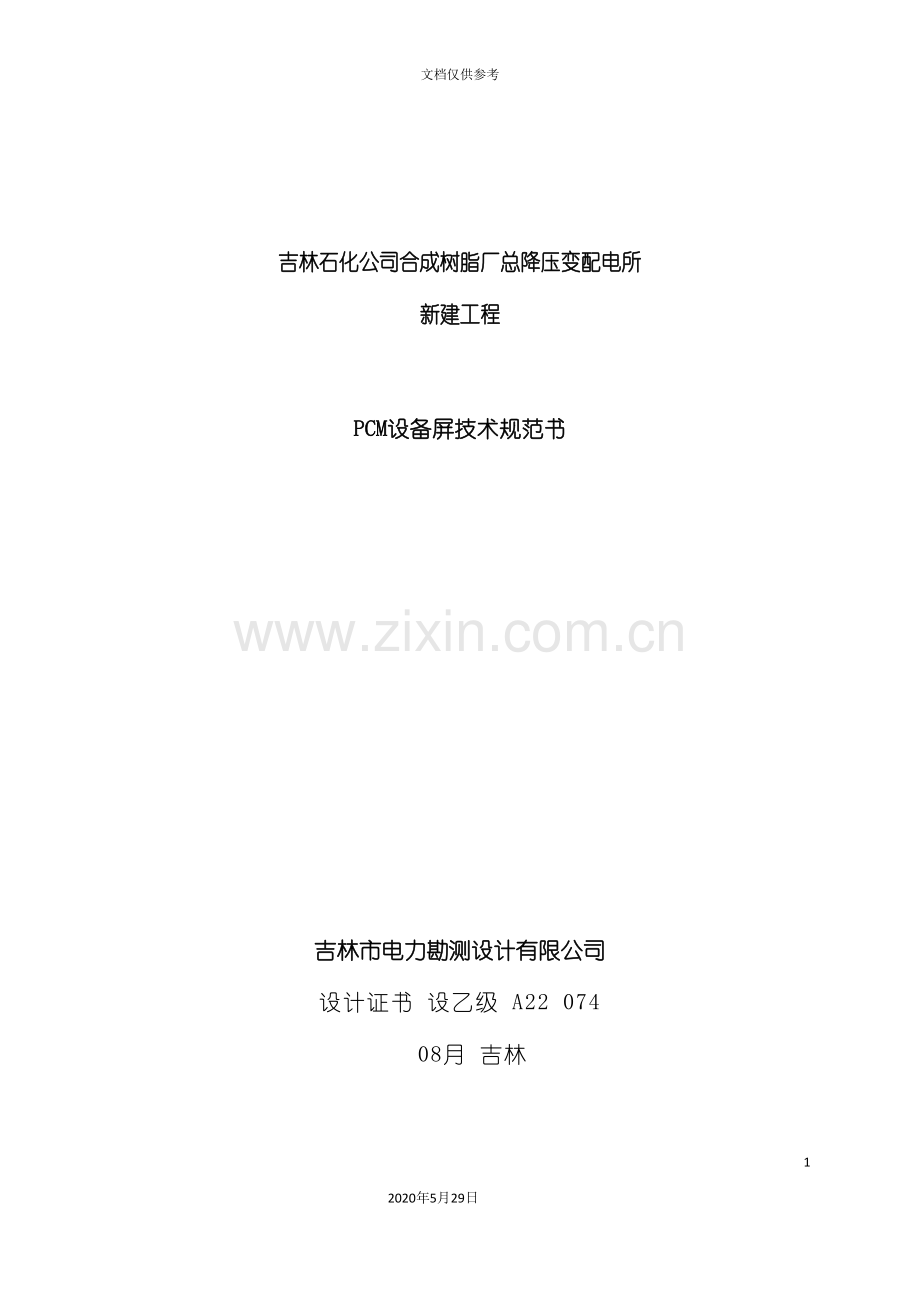

吉林石化公司合成树脂厂总降压变配电所
新建工程

PCM设备屏技术规范书

吉林市电力勘测设计有限公司
设计证书 设乙级 A22 074
08月 吉林

1 货物需求一览表
序号
设备名称
规格型号
单位
数量
交货地点
交货期
备注
1
PCM终端设备屏
PCM智能型
尺寸:2260X600X600
面
1
动力厂总降变
2个月

2
PCM终端设备
PCM智能型
套
1
吉林地调
2个月

屏体颜色:待定

PCM配置
设备名称
配置
ABS总降变
吉林地调
PCM

电源板
1块
1块
2M接入多功能板
合计2M接入端口数量至少4个
合计2M接入端口数量至少6个
2/4线E/M板
合计2/4线E/M端口数量至少6路
合计2/4线E/M端口数量至少6路
2线模拟用户板(接交换机侧SUB/E)
合计端口数量至少6路
合计端口数量至少6路
2线模拟用户板(接用户侧SUB/S)
合计端口数量至少6路
合计端口数量至少6路
4通道V24/V28接口板(低速异步数据接口板,提供RS232接口)
合计端口数量至少4路
合计端口数量至少4路
子框
1套
1套
相应的2M电缆和音频电缆
1套
1套
标准机架

1套

2、 PCM设备订货技术规范
一、 产品名称:智能PCM复接设备
二、 配置地点:吉化集团66kVABS总降变、吉林地调。
三、 配置方式:点对点
四、 技术指标:
1、 供方厂商应具有设计、制造PCM设备的能力,或合资厂销售代理及业务代表证明,其产品具有二年以上在与本工程类似规模系统的成功运行经验及证明。并简要说明其产品在公用电信网和大型专用网二个范围内及通信方面的销售业绩。
供方提供的整个数字光纤通信系统必须是标准的、完整的,技术上是先进的、成熟的,元器件、材料、设备是崭新的,软件版本是最新的。
2、符合如下环境条件
(1)工作环境温度:
0℃~+40℃ 保证指标
-5℃~+45℃ 正常工作
(2)环境相对湿度:
长期5%~85%(+30℃)
短期5%~95%(72小时内)
(3)海拔高度:≤1000m
(4)存贮环境温度: -40℃~+70℃
(5)存贮相对湿度: ≤100%
3、设备机械结构
PCM基群设备机架采用2200×600×600mm机架,高度建议采用欧洲EIS标准2200mm高19英寸机架或120mm(宽)条型机架。所供设备应具有灵活的上、下走线功能,并有足够的走线空间。供方应提供详细的机架结构尺寸,架间组合方式、安装方式等资料。
所供设备机框内不插电路板的位置,不装设备的架层应提供装饰性面板。
供方应提供设备的防震性能和防震安装要求。
供方应提供其设备向外辐射电磁场强度和承受外界电磁干扰的详细电磁兼容指标。
供方提供的设备应满足无人值守的要求。供方应说明采取的措施并列出设备的本地和远方告警项目,本地和远方监视项目,本地和远方测量项目,及本地和远方调控项目。
4、PCM基群设备技术指标
PCM基群复用设备总的技术特性应满足ITU-T G711、G732、G703、G712、G713、G714的最新建议。
（1） 编码方式为单路编译码,A律十三折线。
（2） 时钟频率为2048kHz
（3） 取样频率为8kHz
（4） 时钟源为内时钟、外时钟和从属时钟,可选择。
（5） 噪声与串音
a、 空闲话路噪声≤-65dbmop
b、 路际串音≤-65dbmop
c、 信号与总失真的比应满足ITU-T G713/G714建议.
（6） 二线音频通道接口
a、 阻抗为600Ω(平衡)
b、 衰耗/频率失真曲线:符合ITU-T G712建议.
（7） 四线音频通道接口
a、 阻抗为600Ω(平衡)
b、衰耗/频率失真曲线:符合ITU-T G712建议.
（8） 2048kbps接口
a、 比特率为2048kbps±50ppm
b、码型为HDB3
c、阻抗/标准峰值电压为75Ω/2.37V±10%
d、输入端允许损耗为0—6dB(1024khz点)
（9） N*64kbps数据接口
a、 型式为同步。
b、接口条件:符合V.11/V.35/X.21协议。

（10） 铃流发生器
a 频率为25Hz±2Hz
b 电压≥75Vrms
c 最大线路阻抗为1200Ω,每路25mA
d 功率应满足30个话路同时使用铃流的要求
（11） 网络管理系统
a 网络管理系统分集中网管和本地操作终端两种。
b 功能实现:
·网络拓补管理:网元、子网和线路。
·系统配置管理:网元和单板属性配置,交叉连接配置等。
·性能管理:性能器件选择、监视、查询、分析、报告等。
·故障管理:告警的收集、显示、裁剪、记录和报告等。
·安全管理:管理域的划分,网络管理安全控制
·系统管理:数据备份,数据库管理,文件管理等。
C 界面:集中网管应采用图形化中文界面;本地操作终端界面应简单,便于快速、准确的操作。
5、 供方依据本工程网管系统的配置,应提供如下详细资料:
运行维护和管理功能(O&M)
协议文件,信息模型和物理接口标准。
用户接口软件
软、硬件的升级和兼容能力
供方提供的设备和网管系统应支持Q3/QX接口,协议本身要符合ITU-T G.784 Q.811
Q.812建议,信息模型遵守ITU-T G.774建议规定。
6、缺陷责任期
(1) 缺陷责任期为一年,从运行验收证书生效之日算起。
(2) 供方应在整个缺陷责任期内提供免费服务以纠正修复或更换制造和设计上的缺陷。由此引起的额外费用全部由供方负担。
(3) 供方应在投标书中说明拟采用的服务计划及紧急呼叫的响应时间。响应时间不应超过36小时。
7、维修及操作和维修手册(O&M手册)
7.1维修:
（1） 在缺陷责任期内,供方应免费进行日常的维修工作。
（2） 所有设备应便于检查、清洁、更换和维修。设备中相同的部件应具互换性,设备的互换性应在操作与维修手册中详细描述。
7.2操作与维修手册(O&M手册)
(1)在系统试运转开始之前一个月内,供方应提交2份操作和维修手册给需方。
(2)对操作和维修手册中应对各系统的运行操作做出全面的详细说明。
(3)有些设备或部件在本地无法维修,必须送到厂家维修,那么,在0＆M手册中应包括这些设备中部件的维修和拆装资料。
(4)控制原理图要清楚表示出设备的操作、安装及各部分的连接和各部分间电缆的走向。
8、技术培训
8.1 供方应对需方的管理人员、技术人员、操作人员提供培训,以便对工程的实施进行有效的管理,同时,保证工程验收移交后,需方能够胜任系统的全部运行、操作、线路维护、故障分析处理、设备维修和保养工作。
8.2 在一年的缺陷责任期内,供方除保持系统的完好外,还应负责使用单位的技术指导和人员培训任务。
8.3 供方在执行合同中,应提供培训需方所需的有资格的教员,适用教材、良好培训场所及必须的设备、器材,应采取课堂讲解与演示相结合,并提供一个正在运行的相似系统进行现场观测。
8.4 供方提供2人次7天的厂家培训机会,并负责有关培训和食宿费用(包括往返路费、食宿费--住宿标准不低于三星级宾馆、交通费及健康保险)。
8.5技术支持
缺陷责任期满之后有可能对系统进行改进、扩展或增加附属设备,供方应将技术支持所签订的书面保证提供给需方,书面保证要说明供方对其各个系统及其产品提供为期一年的支持保证并能免费提供咨询,供方应准备提供系统的全部软件和硬件以及将来修改软件所需要的工具的备件,作为交换,如果任何系统需要扩充,供方将被优先推荐承担以后的工程。
