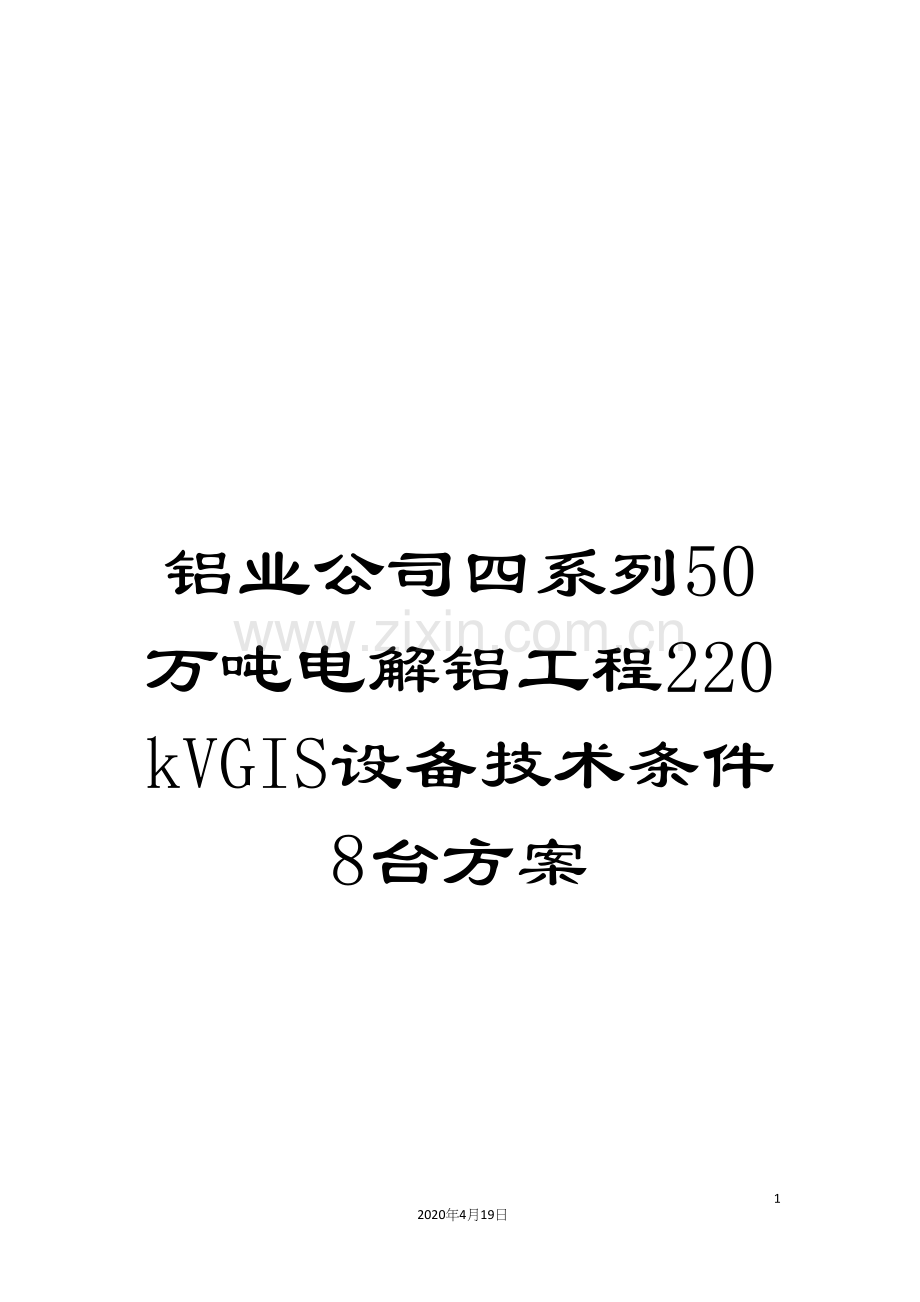

铝业公司四系列50万吨电解铝工程220kVGIS设备技术条件8台方案.docx_第1页
第1页 / 共51页

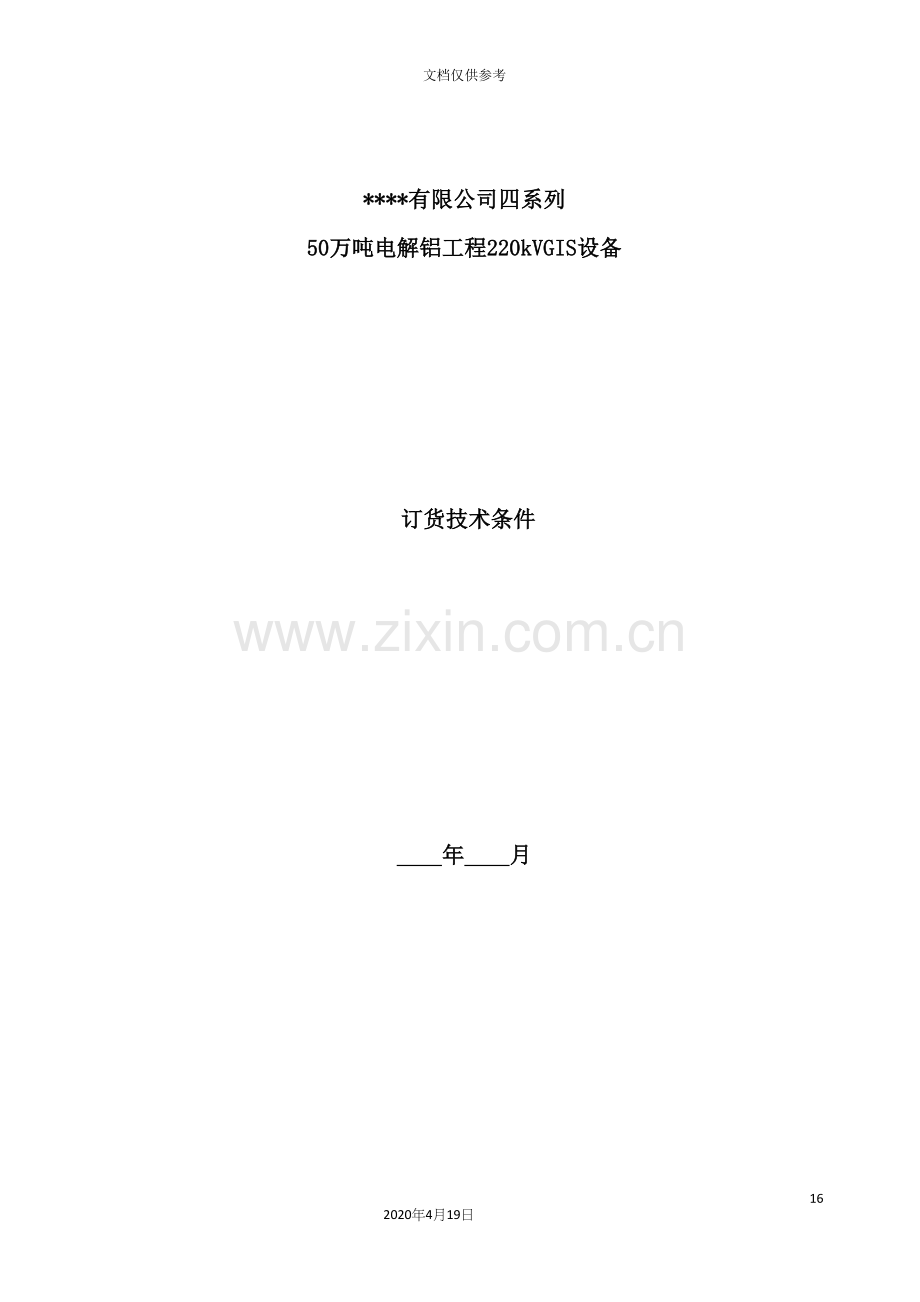

铝业公司四系列50万吨电解铝工程220kVGIS设备技术条件8台方案.docx_第2页
第2页 / 共51页


点击查看更多>>
资源描述
铝业公司四系列50万吨电解铝工程220kVGIS设备技术条件8台方案 48 2020年4月19日 文档仅供参考 ****有限公司四系列 50万吨电解铝工程220kVGIS设备 订货技术条件 年 月 技术响应书 投标人应具备的资格 1、投标人或供货商必须具备生产投标产品所需的整体组装的厂房,并进行全部出厂试验,或在国家认可的权威试验机构进行出厂试验。 2、投标人或供货商对外购原材料、配套元件和外部委托加工及进口散装的部件应具备进行进厂验收所必须的检测设备,或由生产方提供检测合格证明。 3、国产、合资工厂生产的投标产品应按现行电力行业标准(DL)、国家标准(GB)和IEC标准在有资质的试验室进行型式试验,进口产品应在国际认可的有资质的试验室进行型式试验。 4、进口的关键元件应取得供应商的供货承诺函。 5、投标者应具备实际生产条件(检测、加工、组装、试验等)和有效的型式试验报告。 1 总则 1.1 一般规定 1.1.1 投标人或制造商必须有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。投标人或制造商应设计、制造和提供过同类设备,且使用条件应与本工程相类似,或较规定的条件更严格。如发现有失实情况,招标方有权拒绝该投标(详见招标文件商务部分)。 1.1.2 本规范书提出了对 252kV GIS 及其附属设备的技术参数、性能、结构、试验等方面的技术要求。 1.1.3 本规范书提出的是最低限度的技术要求,并未对一切技术细节作出规定,也未充分引述有关标准和规范的条文,投标人应提供符合有关DL、GB和IEC最新版本的标准和本规范书的优质产品。 1.1.4 如果投标人没有以书面形式对本规范书的条文提出异议,则意味着投标人提供的设备完全符合本规范书的要求。如有异议,应在投标书中以”对规范书的意见和同规范书的差异”为标题的专门章节加以详细描述。 1.1.5 规范书所使用的标准如遇与投标人所执行的标准不一致时,应按较高标准执行。 1.1.6 规范书经买卖双方确认后,作为合同的附件,与合同正文具有同等的法律效力。 1.1.7 本规范书中涉及有关商务方面的内容,如与招标文件的第一卷<商务部分>有矛盾时,以<商务部分>为准。 1.1.8 本规范书未尽事宜,由招标人和投标人在合同技术谈判时双方协商确定。 1.2 投标人应提供的资格文件 投标人在投标文件中应提供下列有关资格文件,否则视为非响应性投标。 1.2.1 投标人或制造商本次投标产品的销售记录(按附录B的格式提供)及相应的最终用户的使用情况证明。 1.2.2 投标人或制造商拥有的有权威机关颁发的ISO–9000系列的认证书或等同的质量保证体系认证证书。 1.2.3 投标人或制造商具有履行合同所需的技术和主要设备等生产能力的文件资料。 1.2.4 投标人或制造商有能力履行合同设备维护保养、修理及其它服务义务的文件。 1.2.5 投标人或制造商应提供投标设备产品全套有效的型式试验报告。 1.2.6 投标人或制造商应提供一份详细的投标设备中重要外购或配套部件供应厂家清单及运行业绩。 1.3 工作范围 1.3.1 本规范书的使用范围仅限于本工程所订 252kV GIS 。其中,包括 252kV GIS本体及其附属设备 的功能设计、结构、性能、安装和试验等方面的技术要求,以及供货和现场技术服务。 1.3.2 合同签订后,卖方应在 1 周内,向买方提出一份详尽的生产进度计划表(见表1),包括设备设计、材料采购、设备制造、厂内测试以及运输等项的详情,以确定每部分工作及其进度。 表1 生产进度计划表(合同签订后1周内提供) 合同号: ;项目名称: ;设备名称: ; 型号规格: ;工作日期 至_________;制造商名称及地址:_______________________; 技术规范书号:_______________;工作号:___________;离岸日期:___________;到岸日期:___________; 到达交货地点日期: 。 时间(年月日) 项 目 工程制图 图纸寄出 图纸认可时间 设计联络会 第一次 第二次 材料及配套件采购 材料及配套件进厂 GIS部件生产及试验 断路器 隔离开关 接地开关 电流互感器 电压互感器 避雷器 套管 绝缘子 母线 外壳 伸缩节 操动机构 其它部件 工厂组装 工厂试验 1.3.3 如有延误,卖方应及时将延误交货的原因、后果及采取的补救措施等,向买方加以说明。 1.4 对设计图纸、说明书和试验报告的要求 1.4.1 图纸对图纸的认可程序: a.所有需经买方确认的图纸和说明文件,均应由卖方在合同生效后的 3 周内提交给买方进行审定认可。这些资料包括 252kV GIS的外形图、隔室分布图、布置图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量及二次线布置图 等。买方审定时有权提出修改意见,须经确认的图纸应由卖方提交下列单位。 表2 卖方提交的须经确认的图纸资料及其接受单位 提交图纸资料名称 接收图纸单位名称、通信地址、邮编、电话 提交份数 提交时间 GIS的外形图、隔室分布图、布置图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量等 3 3周 二次线布置图等 3 5周 GIS的外形图、隔室分布图、布置图、组装图、基础图、电气原理图、运输尺寸、运输质量、重心、总质量及二次线布置图等 3 6周 买方在收到需认可图纸 2 周后,将一套确认的或签有买方校对标记的图纸(买方负责人签字)返还给卖方。凡买方认为需要修改且经卖方认可的,不得对买方增加费用。在未经买方对图纸作最后认可前任何采购或加工的材料损失应由卖方单独承担。 b.卖方在收到买方确认图纸(包括认可方修正意见)后,应于 2 周内向1.4.1a.款所列有关单位提供最终版的正式图纸和一套供复制用的底图及正式的光盘,正式图纸必须加盖工厂公章或签字。 c.完工后的产品应与最后确认的图纸一致。买方对图纸的认可并不减轻卖方关于其图纸的正确性的责任。设备在现场安装时,如卖方技术人员进一步修改图纸,卖方应对图纸重新收编成册,正式递交买方,并保证安装后的设备与图纸完全相符。 d.图纸的格式:所有图纸均应有标题栏、相应编号、全部符号和部件标志,文字均用 中文,并使用SI国际单位制。 卖方免费提供给买方全部最终版的图纸、资料及说明书。其中图纸应包括 总装配图及安装时设备位置的布置图 ,而且应保证买方可按最终版的图纸资料对所供设备进行维护,并在运行中进行更换零部件等工作。 e. 252kV GIS  所需图纸: 1)总体装配图: 应表示设备总的装配情况,该图纸表明设备组装后的正视图、侧视图和俯视图并同时标出安装完后的组件,包括外形尺寸、设备重心位置与总质量、受风面积、运输尺寸和质量、体积和总装体积、控制柜位置、固有频率、端子尺寸和材料及其它附件。 2)控制柜与设备间的相互连接图: 应包括控制柜内全部端子情况,并标明电缆的识别编号及柜内设备的大致位置。 3)电气原理图:应包括设备控制柜及操动机构的内部接线和远方操作的控制、信号、照明等交流和直流回路。如有多张电气原理图,还应标明各图之间的有关线路与接点相互对应编号。必要时,应提供所有特殊装置或程序的概要操作说明。 4)基础图:应标注设备操作的动态负荷、静态负荷及其位置、进出线尺寸,基础螺栓的位置和尺寸,设备及其控制柜的尺寸,电缆沟等,应注明对基础的强度和水平度的要求。 5)SF6系统图:应标注每个单元中SF6气体隔室的布置、仪表装设以及各气室间的联接关系。 6)设备的SF6气体及油管路图:应包括管路的尺寸、布置和压力等。 7)每台SF6气体断路器控制柜上应附上气体特性图。 8)套管图:包括端子详图,图上应标出套管外形尺寸、端子的允许拉力、破坏拉力,爬电距离等。 9)操动机构系统图:对液压操动机构应标注管路尺寸、布置、压力等的详图。 10)系统连接图:应标注电气一、二次回路多个设备间的控制、继电器和联锁等。 11)铭牌图:应包括全部额定数据,合同编号、噪声水平及质量等。 1.4.2 说明书的要求 1.4.2.1 252kV GIS 结构、安装、调整、运行、维护、检修和全部附件的完整说明和技术数据: a.安装说明书上至少包括: 1)开箱和起吊:运输单元的质量、起吊和开箱的注意事项及专用的起吊用具等。 2)组装:不是整体运输的252kV GIS,其运输单元应有清楚的标志和代号,并应提供注有运输单元号的组装示意图。 3)安装准备:基础施工的要求、外部接线端子的尺寸、电缆进入地点位置、接地以及各种管道的连接方式、尺寸和布置等资料。 4)最后的安装验收:注明合同要求的在现场进行的试验项目及试验方法。 b.维护:至少包括按相关标准的规定,提供主要元件的维护说明以及252kV GIS维修工作的分类、程序和范围。 c.运行检修: 提供运行中应注意的事项及控制指标,主要元件的检修周期和检修方案。 1.4.2.2 252kV GIS各个元件和所有附件的技术数据。 1.4.2.3 表示 252kV GIS和操动机构的结构图及对基础的技术要求的说明。 1.4.2.4 结构特征、设备及其元件的更详细的说明。 1.4.2.5 操动机构特征的说明。 1.4.2.6 备品备件、专用工具和专用仪器仪表的使用说明。 1.4.2.7 说明书使用中文(国产)和中/英文(进口)。 1.4.3 试验报告 卖方应提供下列试验报告: a) 252kV GIS的型式试验和出厂试验报告。 b) 252kV GIS所有元件的型式试验和出厂试验报告。 c) 如果产品进行了局部改进或改变,应补充提供相应的验证性试验报告。 1.4.4 图纸、说明书、试验报告等资料的交付时间、数量 1.4.4.1 卖方应向买方提供的资料、图纸、试验报告(但不限于)见表3 1.4.4.2 卖方应提供详细的装箱清单。 表3 卖方向买方提供的资料和图纸(合同签订后两周内提供) 序号 内 容 数量 交付日期 接收单位 1 标准和规格 1.1 GIS主要元件标准 1.2 高压容器标准 1.3 GIS焊接标准 1.4 SF6气体标准 1.5 GIS所用材料标准 1.6 GIS检查、调试规定 1.7 GIS包装、装船、贮存规定 1.8 现场高压试验规定和标准 1.9 维修指南 2 试验报告 2.1 GIS全套型式试验报告(应符合技术条件要求) 2.2 GIS全套例行试验报告 2.3 合同要求的其它试验报告 3 证明 3.1 SF6气体质量证明 3.2 液压油质量证明 3.3 过滤器材料(吸附剂)证明 3.4 GIS外壳安全性证明 3.5 GIS高压气体释放装置证明 4 技术文件和图纸 4.1 GIS土建、地基规定 4.2 GIS安装、维护、运行规定 4.3 GIS通风规定 4.6 GIS单线图 4.7 二次控制、测量、监控、信号回路、辅助设备回路主方案图 4.8 GIS布置图(平面、断面) 4.9 主要部件安装图,带外观尺寸、运输尺寸、质量 4.10 GIS地基图 4.11 SF6气体隔室分布图 4.12 安装、维修尺寸图 4.13 SF6气体监视系统图 5 安装文件和图纸 5.1 GIS主要部件安装指南(断路器、隔离开关、接地开关、电流互感器等) 5.2 辅助设备安装指南(SF6气体系统,油系统,就地控制柜等) 5.3 特殊工具、仪表介绍 5.4 运输和安装所需要专用设备的说明 5.5 现场试验和其它试验指南 5.6 全套安装图纸 5.7 全套接地系统图纸 5.8 全套地基图纸 5.9 低压电缆布置图纸 5.10 元件安装图纸(就地控制柜,操作箱)(包括接线板清单、布置等) 5.11 SF6/油套管交界面尺寸图 5.12 变压器交界面尺寸图 5.13 电缆交界面尺寸图 6 卖方应向买方提供如下试验、测试报告 6.1 零部件试验 6.2 整体出厂试验报告(列出实测数据) 6.3 型式试验和特殊试验报告 7 卖方提供的装箱清单 8 包装说明 9 相对地稳态电压分布图 10 设备中使用的润滑剂、油脂和液压油的清单 11 带电显示装置的规格、型式、厂家(如果采用) 1.4.5 GIS结构、安装、调整、运行、维护、检修和全部附件的完整说明和技术数据、所用有关图纸分别邮寄至 第三系列电解项目业主 及 有限公司 各一套。每套书面资料一式六份及光盘一张(或U盘)。 1.4.6 投标方在投标文件中应提供GIS外形尺寸及隔室分布图供买方评标参考。 1.5 标准和规范 1.5.1合同中所有设备、备品备件,包括卖方自其它单位获得的所有附件和设备,除本规范书中规定的技术参数和要求外,其余均应遵照最新版本的电力行业标准(DL)、国家标准(GB)和IEC标准及国际单位制(SI),这是对设备的最低要求。投标人如果采用自己的标准或规范,必须向买方提供中文或英文复印件并经买方同意后方可采用,但不能低于上述标准的有关规定。 1.5.2执行的标准 GB 7674 72.5kV及以上气体绝缘金属封闭开关设备 GB/T 11022 高压开关设备和控制设备标准的共有技术要求 GB 1984 高压交流断路器 GB 1985 高压交流隔离开关和接地开关 DL/T 617 气体绝缘金属封闭开关设备技术条件 DL/T 593 高压开关设备和控制设备标准的共用技术要求 DL/T 402 交流高压断路器订货技术条件 DL/T 486 交流高压隔离开关和接地开关订货技术条件 GB50150 电气装置安装工程电气设备交接试验标准 IEC 62271-203 72.5kV及以上气体绝缘金属封闭开关设备 IEC 62271-100 高压交流断路器 GB311.1 <高压输变电设备的绝缘配合> GB/T16434 <高压架空线路和发电厂、变电所环境污区分级及外绝缘选择标准> GB763-90 <交流高压电器在长期工作时的发热> GB2900 <电工名词术语> GB191 <包装贮运标志> GB5027 <电力设备典型消防规程> GB4109 <交流电压高于1000V的套管通用技术条件> GB2706 <交流高压电器动热稳定试验方法> GB/T 8905 <六氟化硫电气设备中气体管理和检测导则> GB12022 <工业六氟化硫> GB11023 <高压开关设备六氟化硫气体密封试验导则> GB13540 <高压开关设备地震性能试验> GB1208 <电流互感器> GB4208 <外壳防护等级(IP代码)> GB/T11022 <高压开关设备和控制设备的共同技术要求> GB11032 <交流无间隙金属氧化物避雷器> GB/T16927.1 <高电压试验技术 第一部分 一般试验要求> DL/T 617 <气体绝缘金属封闭开关设备技术条件> DL/T 593 <高压开关设备的共用订货技术导则> DL/T 402 <交流高压断路器订货技术条件> IEC 517 <72.5kV及以上气体绝缘金属封闭开关设备> IEC 694 <高压开关设备的共用订货技术条件> 1.5.3 所有螺栓、螺纹、管螺纹、螺栓夹及螺母均应遵守国际标准化组织(ISO)和国际单位制(SI)标准的规定。 1.6 必须提交的技术数据和信息 1.6.1 每个投标人应提供4.1表5技术参数响应表中列举的技术数据,投标人提供的技术数据应保证为运行数据,这些数据将作为合同的一部分,与这些数据的任何偏差都应经买方的同意。 1.6.2 卖方产品特性参数和其它需要提供的信息。 1.6.3 当买方在设计继电保护、控制操作及与其它设备配合,而需要相关文件和技术数据时,卖方应按要求提供这些文件和数据。 1.7 备品备件 1.7.1 卖方应提出必备和推荐的 备品备件 ,并分别列出其单价(商务部分填写)供买方选购。 1.7.2 所有备品备件应为全新产品,与已经安装设备的相应部件能够互换,具有相同的规格材质和制造工艺。 1.7.3 所有备品备件应装在箱内,防尘、防潮、防止损坏等与主设备一并发运,并标注”备品备件”以区别本体。 1.8 专用工具与仪器仪表 1.8.1 卖方应提出所需的专用工具和仪器仪表,并列出其单价(商务部分填写)。 1.8.2 所有专用工具与仪器仪表必须是全新的、先进的且须附详细使用说明资料。 1.8.3 专用工具与仪器应装于箱内,注明”专用工具”、”仪器”,并标明防潮、防尘、易碎、向上、勿倒置等字样,同主设备一并发运。 1.9 安装、调试、性能试验、试运行和验收 1.9.1 合同设备的安装、调试,将由买方根据卖方提供的技术文件和说明书的规定,在卖方技术人员指导下进行。 1.9.2 合同设备的性能试验、试运行和验收,根据本规范书规定的标准、规程规范进行。 1.9.3 完成合同设备安装后,买方和卖方应检查和确认安装工作,并签署安装工作证明书,共两份,双方各执一份。 1.9.4 设备安装、调试和性能试验合格后方可投运。设备投运后,稳定运行168小时,买卖双方应签署合同设备的验收证明书。该证明书共两份,双方各执一份。 1.9.5 如果在安装、调试、性能试验、试运行及质保期内,技术指标一项或多项不能满足合同技术部分要求,买卖双方应共同分析原因、分清责任。如属制造方面的原因,或涉及索赔部分,按商务部分有关条款执行。 2 工程概况 2.1 项目名称: 第四系列电解项目 2.2 业主名称:公司 2.3 工程规模:220kV GIS共设置14个间隔,其中2个进线间隔、1个母联间隔、1个母线PT间隔、8个调压整流变压器和2个动力变间隔。 2.4 工程地址:第四系列电解项目现场 2.5 交通运输: 2.6 工程布置:户内,部分设备户外布置 3 基本设计要求 3.1 自然环境条件 序号 名称 单位 买方要求值 卖方保证值 1 周围空气温度 最高气温 ℃ 45℃ 最低气温 -49℃ 最大日温差 K 20K 海拔 m 600 3 太阳辐射强度 w∕cm2 4 污秽等级 Ⅳ级 5 覆冰厚度 mm 6 平均风速/风压 m/s/ N/m2 2.2/0.56k 7 湿度 日相对湿度平均值 % ≤ 月相对湿度平均值 ≤ 8 耐受地震能力(水平加速度) g 0.2 9 由于主回路中的开合操作在辅助和控制回路上所感应的共模电压的幅值 kV ≤1.6 注:表中”买方要求值”为正常使用条件,超出此值时为特殊使用条件。 3.2 电力系统 本标书上所规定的设备,应适用于下列电力系统: (1) 系统额定电压: 220kV+10%-10% (2) 系统额定频率: 50±0.5HZ (3) 系统接地方式: 大电流接地系统 (4) 绝缘等级: A级 3.3 抗震能力(按8度设防) 水平分量 0.2g 垂直分量 0.125g 本设备应能承受用三周正弦波的0.2g水平加速度和0.125g垂直加速度同时施加于设备结构最弱部分时,在共振条件下发生的动态地震应力,而且安全系数应大于1.5。 3.4 防污等级 防污等级Ⅳ级 泄露比距 不小于31mm/kV 3.5 设计寿命 全部设备必须是全新的,持久耐用的,即使在本标书中没有明显地提出,也应满足一个完整产品所能满足的全部要求。卖方应保证设备能耐用30年,在此期间应保证内部不需维修。 3.6 设备的设计和制造的一般要求 3.6.1 一般结构 (1)所有设备应便于拆卸,检查和安装。 为便于现场安装作业,所有设备都应有标记,比如:中心线、标记等,重大设备还用有重心标记。 (2)所有设备应能防水渗进设备的内部。 (3)导体除不可避免的位置以外,不能用锡焊连接。 (4)设备应设计成低噪音、防电晕式。 (5)需要检查和更换的设备部件,必须用螺栓和螺帽加以固定,不用内装螺栓。 (6)用于设备上的瓷套管,绝缘件应有足够的机械强度和电气强度。 (7)每个配电间隔均采用有效的气室分隔,任意配电间隔发生故障需停电检修时,应能保证单独断电,而且不影响其它任何配电间隔的带电正常工作。 3.6.2 材料和工艺 3.6.2.1 概述 设备、部件制造中所用的材料应该是新的、优质的、无缺陷的和无损伤的。其种类、成份、物理性能应按照最佳的工程实践,并适合相应的设备、部件的用途。材料应符合本标书所列的类型、技术规范和等级或与之等效。主要材料的详细规范,包括等级、牌号、类别均应在卖方提供审查的详图中表示出来。卖方应在投标书中给出主要材料的详细说明、所符合的标准和规范、和设备零部件的所在部位。 所有零部件应符合规定尺寸并遵照核准图纸加工并具有互换性。所有结合面、基准面和金属部件应精加工。所有铸件在有螺帽处要经过加工平整。图纸上要标明规定加工等级代号。 3.6.2.2 组装 设备发运前应在工厂车间内进行组装,并由卖方按照买方提出的要求进行试验,并证明是合格的。 对所有拆卸部件应做出适当的配合标记和设定位销以保证在工地组装无误。 3.6.2.3 设备的接线板 所有的设备套管应配备铜质接线板,以满足每一设备或自身回路额定电流。套管接线板尺寸应能与导线金具良好连接,钻孔由卖方提供。 (1)接线板应设计成防电晕式。 (2)接线板应能承受本协议的机械强度要求,接触面应镀锡。 (3)套管接线板横断面和接触面的长期允许电流不因小于额定电流的1.3倍。接触电流密度不应大于0.12A/mm2。 3.6.2.4 接地 GIS本体、就地控制箱均应配备并有永久性的金属指示牌以”〨”符号标明。接地端子应为螺栓式,适应于与镀铜钢绞线连接。卖方应提供不锈钢螺栓、螺帽、垫圈、防松垫圈等连接件。 3.6.2.5 相别标志和相序排列 相别标志的色标和字标如下: 相别 字标 色标 第一相 A 黄 第二相 B 绿 第三相 C 红 公共中性点 N 黑 相别标志应在各侧套管、断路器和接线板的适当位置清楚标明。 面对设备的高压侧,自左至右为A、B、C。 3.6.2.6铭牌和标记 (1)名称,型号,产品代号; (2)标准代号; (3)制造厂名; (4)出厂序号; (5)制造年月; (6)相数; (7)额定频率; (8)使用条件; (9)总重量; (10)温升; (11)绝缘水平; (12)运输重量; 4 技术参数和性能要求 4.1 技术参数和技术偏差表 a.买方应认真填写技术参数响应表中买方要求值,卖方应认真填写技术参数响应表中卖方保证值。 表5 技术参数表 序号 名 称 单位 买方要求值 卖方保证值 一 GIS通用参数 1 额定电压 kV 252 2 额定电流 变压器馈线 A 4000 进线、母联 4000 主母线 4000 3 额定工频1min耐受电压(相对地) kV 460 4 额定雷电冲击耐受电压(1.2∕50ms)峰值(相对地) kV 1050 5 额定操作冲击耐受电压峰值(250∕2500ms)(相对地) kV 6 额定短路开断电流 kA 50 7 额定短路关合电流 kA 125 8 额定短时耐受电流及持续时间 kA/s 50(3S) 9 额定峰值耐受电流 kA 125 10 辅助和控制回路短时工频耐受电压 kV 2 11 无线电干扰电压 μV 500 12 噪音水平 dB 13 SF6气体压力(20℃表压) 断路器室 Mpa 需考虑最低气温 其它隔室 需考虑最低气温 14 每个隔室SF6气体漏气率 %/年 ≤0.5 15 SF6气体湿度 有电弧分解物隔室 交接验收值 μL/L ≤150 长期运行允许值 ≤300 无电弧分解物隔室 交接验收值 ≤250 长期运行允许值 ≤500 16 局部放电 试验电压 kV 1.2x252/ 每个间隔 pC ≤5 每单个绝缘件 ≤3 套管 3 电流互感器 5 电压互感器 5 避雷器 ――― 17 供电电源 控制回路 V DC220 辅助回路 V AC220/380 18 使用寿命 年 ≥30 19 检修周期 年 ≥15 20 设备重量 SF6气体重量 kg 总重量 kg 最大运输重量 kg 动荷载向下 kg 动荷载向上 kg 21 设备尺寸 设备的整体尺寸 m 设备的最大运输尺寸 m 22 结构布置(三相分箱或共箱) 断路器 分箱 母线 共箱 23 外形尺寸 相邻套管带电净距 m 0.5 总长度 m 总高度 m 二 断路器参数 1 型号 GIS 2 布置型式(立式或卧式) 立式 3 断口数 1 4 额定电流 变压器馈线 A 4000 进线 4000 分段、母联 4000 主母线 4000 5 主回路电阻 μΩ ≤50 6 温升试验电流 A ≥4000 7 额定工频1min耐受电压 断口 kV 395+145 对地 460 额定雷电冲击耐受电压(1.2∕50ms)峰值 断口 kV 950+206 对地 1050 额定操作冲击耐受电压峰值(250∕2500ms) 断口 kV 对地 8 额定短路开断电流 交流分量有效值 kA 50 直流分量 % 40 开断次数 次 ≥20 首相开断系数 1.3 9 额定短路关合电流 kA 125 10 额定短时耐受电流及持续时间 kA/s 50(3S) 11 额定峰值耐受电流 kA 125 12 开断时间 ms 50 13 合分时间 ms 50 14 分闸时间 ms 30 15 合闸时间 ms 100 16 重合闸无电流间隙时间 ms 300 17 分、合闸平均速度 分闸速度 m∕s --- 合闸速度 --- 18 分闸不同期性 相间 ms <3 同相断口间 --- 19 合闸不同期性 相间 ms <5 同相断口间 --- 20 机械稳定性 次 ≥5000 21 额定操作顺序 O–0.3s–CO–180s–CO 22 现场开合空载变压器能力 空载变压器容量 MVA 300 空载励磁电流 kA 0.5~15 试验电压 kV 1.0×363/ 操作顺序 10×O和10×(C-O) 次数 次 23 现场开合空载线路充电电流能力 试验电流 A 试验电压 kV 过电压倍数 2 操作顺序 (O–0.3s–C-O)×10 次数 次 24 现场开合空载电缆充电电流能力 试验电流 A ―――― 试验电压 kV ―――― 操作顺序 ―――― 次数 次 ―――― 25 近区故障条件下的开合能力 L90 kA L75 kA L60 kA 操作顺序 O–0.3s–CO–180s–CO 26 失步关合和开断能力 开断电流 kA 试验电压 kV 操作顺序 27 合闸电阻 电阻值 Ω ―――― 电阻值允许偏差 ―――― 预投入时间 ms ―――― 热容量 ―――― 28 断口均压用并联电容器 每节电容器的额定电压 V ―――― 每个断口电容器的电容量 pF ―――― 每个断口电容器的电容量允许偏差 ―――― 每相电容器的电容量 pF ―――― 最大设计温度 ℃ ―――― 耐受电压 kV ―――― 局放 pC 由卖方提供 介损值 % 由卖方提供 29 SF6气体压力(表压,20℃) 最高 Mpa 需考虑最低气温 额定 需考虑最低气温 最低 需考虑最低气温 30 报警压力(表压,20℃) Mpa 由卖方提供 31 闭锁压力(表压,20℃) Mpa 由卖方提供 33 操动机构型式或型号 液压弹簧操作机构 三相机械联动或分相操作 分相 电动机电压 V DC220 合闸操作电源 额定操作电压 V DC220 操作电压允许范围 85%~110%Ue可靠动作 每相线圈数量 只 1 每只线圈涌流 A 每只线圈稳态电流 A 不大于2.5 分闸操作电源 额定操作电压 V DC220 操作电压允许范围 65%~110% 每相线圈数量 只 2 每只线圈涌电流 A 每只线圈稳态电流 A 不大于2.5 操动机构工作压力 最高 Mpa 由卖方提供 额定 由卖方提供 最低 由卖方提供 报警压力 由卖方提供 加热器 电压 V AC220 每相功率 W 由卖方提供 备用辅助触点 数量 对 12常开、12常闭 开断能力 VA 2A 检修周期 年 15 液压机构 油泵不启动时闭锁压力下允许的操作次数 次 2 ―――― 24h打压次数 次 ≤2 ―――― 油中最大允许水分含量 μL/L ―――― 弹簧机构 储能时间 s ―――― ―――― 34 断路器的重量 断路器包括辅助设备的总重量 kg 由卖方提供 每相操动机构的重量 kg 由卖方提供 每相SF6气体重量 kg 由卖方提供 运输总重量 kg 由卖方提供 35 运输高度 m 由卖方提供 36 起吊高度 m 由卖方提供 三 隔离开关参数 1 型式/型号 2 额定电流 变压器馈线 A 4000 进线、母联 A 4000 主母线 A 4000 3 主回路电阻 μΩ 由卖方提供 4 温升试验电流 A 由卖方提供 5 额定工频1min耐受电压 断口 kV 395+145 对地 460 额定雷电冲击耐受电压(1.2∕50ms)峰值 断口 kV 950+206 对地 1050 额定操作冲击耐受电压峰值(250∕2500ms) 断口 kV 对地 6 额定短时耐受电流及持续时间 kA/s 50(3s) 7 额定峰值耐受电流 kA 125 8 分、合闸时间 分闸时间 ms 4 合闸时间 4 9 分、合闸平均速度 分闸速度 m∕s 1.5 合闸速度 1.5 10 机械稳定性 次 ≥3000 11 开合小电容电流值 A 2 12 开合小电感电流值 A 0.5 13 开合母线转换电流能力 转换电流 A 0.8倍额定电流4000A 恢复电压 V 100 开断次数 次 14 操动机构 型式或型号 电动 电动机电压 V DC220 控制电压 V DC220 允许电压变化范围 85%~110% 操作型式(三相机械联动/分相操作 三相机械联动 备用辅助触点 数量 对 10常开、10常闭 开断能力 VA 220V,2A 四 快速接地开关参数 1 额定短时耐受电流及持续时间 kA/s 50(3S) 2 额定峰值耐受电流 kA 125 3 额定短路关合电流 kA 125 4 额定短路电流关合次数 次 2 5 分、合闸时间 分闸时间 ms
