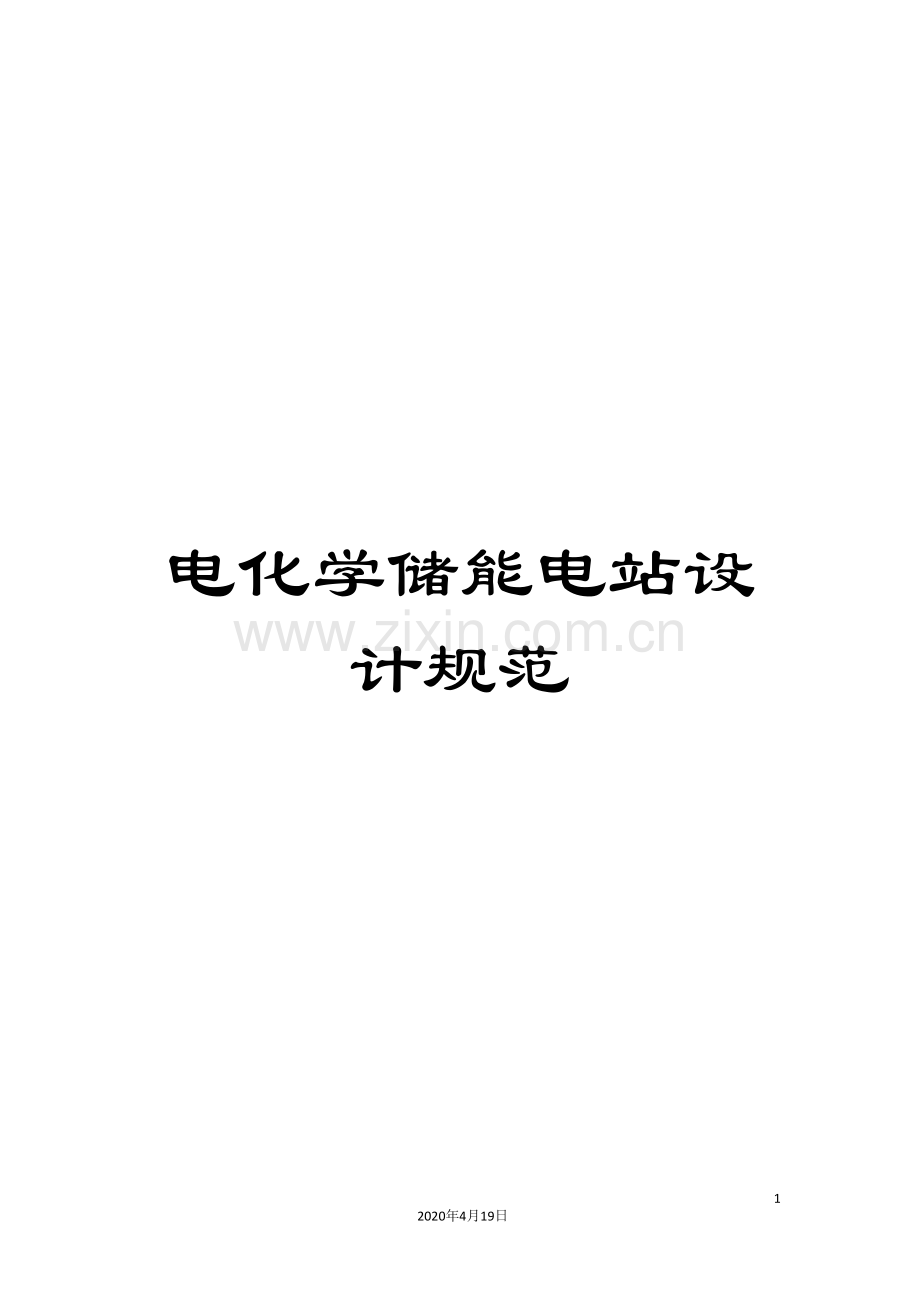

电化学储能电站设计规范

13
2020年4月19日
文档仅供参考，不当之处，请联系改正。

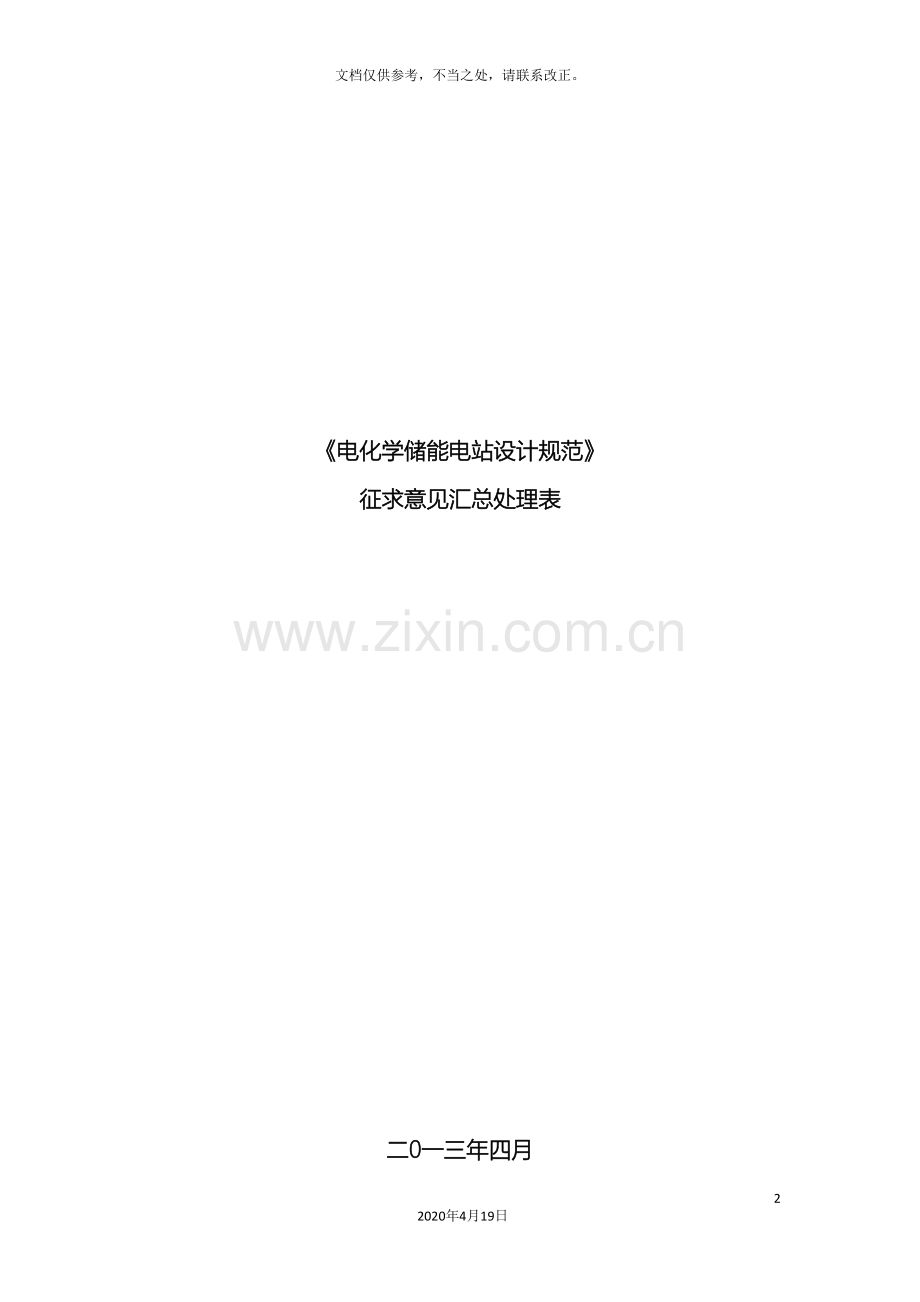

《电化学储能电站设计规范》
征求意见汇总处理表

二0一三年四月

标准征求意见汇总处理表

标准项目名称：电化学储能电站设计规范 承办人：郭金川 共25页 第1页

标准项目起草单位：南方电网调峰调频发电公司 6月20日填写
序号
标准章条编号
意见内容
提出单位（人）
处理意见及理由
1
标题 电化学储能设电站计规范
修改为：“电化学储能设计导则”
天津市电力公司
未采纳，标准名称按批复文件执行。
2
第2页
增加第2章“规范性引用文件”
天津市电力公司
未采纳，按照住建部工程建设国家标准规定要求格式编写。
3
1.0.1为使电化学储能电站设计工作贯彻执行国家有关方针政策，统一技术要求，做到安全可靠、技术先进、经济合理，制定本规范。
电化学储能电站设计应贯彻执行国家有关方针政策，统一技术要求，做到安全可靠、技术先进、经济合理。
深圳供电局有限公司
未采纳，因已改为“为推进电化学储能技术的应用，规范电化学储能电站的设计，做到安全可靠、节能环保、技术先进、经济合理，制定本规范。”
4
1.0.2
在适用范围中说明是否适用于移动储能电站。
上海交通大学
未采纳。移动式储能电站准确说应该是移动式储能系统或设备，其应站在产品的角度来考虑设计。本规范已明确适用的为100kW及以上电化学储能电站。
5
1.0.2 “…适用于百千瓦级及以上…”
0.1MW级及以上
中国电力工程顾问集团公司
未采纳，因已改为“...适用于…100kW及以上…。”
6
条文说明1.0.2 “近年来，以钠硫电池、液流电池、锂离子电池和铅碳电池等为代表……”
修改为：近年来，以钠硫电池、液流电池、锂离子电池和铅酸电池等为代表……
西南电力设计院
采纳，改为“…铅酸电池…”。
7
条文说明1.0.2
百千瓦级说明应统一
中南电力设计院
采纳，改为“百kW级”。
8
2.0.1电化学储能电站 battery energy storage station
电池储能电站 Battery Energy Storage Station，
深圳供电局有限公司
未采纳，电化学储能包含的含义更广。
9
2.0.1 “…能量交换…”
修改为：能量交互。
国网电力科学研究院
采纳，改为“…能量交互…”。
10
2.0.1 “…可与电网实现有功和无功能量交换的电站…”
修改为：可实现把电网能量存储或把能量释放给电网的电站,也可完成有功和无功能量交换…。
深圳供电局有限公司
未采纳，因已改为“…可与电网实现有功和无功能量交互的电站…”。
11
2.0.1 “…可与电网实现有功和无功能量交换的电站…”
修改为：可与电网实现有功能量交换的电站…。
中南电力设计院
未采纳，存在无功能量交互的可能。
12
2.0.2 “…储能分系统由功率变换系统、电池分系统、电池管理系统等组成。”
取消“等”
中南电力设计院
采纳，删除“等”。
13
2.0.3 功率变换系统
修改为：能量转换系统
国网电力科学研究院
未采纳，当前，PCS仅为实现交流-直流间的转变，没有体现能量形式的转变，因此建议定义为功率变换系统。
14
2.0.3 功率变换系统
修改为：能量变换系统
深圳供电局有限公司
15
2.0.3 “…核心部分是由电力电子器件组成的换流器。”
修改为：核心部分是由电力电子器件组成的变流器。
中国科学院电工研究所
采纳，修改为“…变流器”。
16
2.0.4 “…可由功率变换系统整体控制功率输入输出的系统。”
删掉。
国网电力科学研究院
采纳，已删除。
17
2.0.4 电池分系统
解释不佳
深圳供电局有限公司
未采纳，已修改为“在储能分系统中，与功率变换系统相连，由多个电池串、并联组成”。
18
3 基本规定
规定在什么情况下设置储能电站等原则问题。
中国电力工程顾问集团公司
未采纳，在什么情况下设置储能电站等原则问题不是本规范涵盖范围，本规范是储能电站本身的设计规范，不是规划导则。
19
3.0.1 “…功率及能量…”
修改为：“…功率及电能…”
浙江省电力设计院
未采纳，电化学储能电站存储的电能是以化学能的形式存储的，用能量更准确。
20
3.0.1 “…应就地满足服务对象的功能定位需求…”
应在条文说明中解释“就地”和“功能定位需求”
中国电力工程顾问集团公司
采纳，已修改为“3.0.1 电化学储能电站的功率及能量存储容量、接入电压等级应满足应用对象的需求。接入电网的电压等级应根据电化学储能电站的功率、应用位置、电网的具体情况综合确定。”，同时增加相应的条文说明。
21
3.0.2
建议按电压等级对储能电站的谐波、电压不平衡度、电压波动和闪变、直流分量进行论述。
中南电力设计院
未采纳，因为是直接引用现行国家标准，届时根据电压等级直接索引即可。
22
3.0.2 “电化学储能电站接入电网公共连接点电能质量应符合…”
建议改为“…连接点电能质量必须符合…”
广州供电局有限公司
未采纳，按照工程建设标准编写规定，原文用词满足要求。
23
条文说明 3.0.2 “...但其不满足要求时，需要采用相应的治理措施，并可考虑接于短路容量较大的电网。”
修改为：“...但其不满足要求时，需要采用相应的治理措施。”
国网智能电网研究院
采纳，修改为“…但其不满足要求时，需要采用相应的治理措施。”。
24
条文说明 3.0.3 “…电力电子器件PCS会产生直流分量，…”
PCS是一个完整的装置，不是器件。
国网智能电网研究院
采纳，按照本规范的术语定义，改为“…功率变换系统会产生直流分量，…”。
25
3.0.4
建议按电压等级对对储能电站的有功调节、频率响应作出论述。
中南电力设计院
未采纳，电化学储能电站的有功调节、频率响应由应用对象要求决定，应满足应用对象要求、调度协议要求等，此部分不属于设计规范决定范畴，且在设计规范中不宜给出具体指标。
26
3.0.5 “电化学储能电站应能实现站内无功就地平衡，满足站内无功需求”
建议明确提出储能电站在充放电时的功率因数。
深圳市比亚迪汽车有限公司
未采纳，已修改为：“3.0.5 电化学储能电站的无功补偿装置配置应按照电力系统无功补偿就地平衡和便于调整电压的原则配置，满足应用对象和站内的无功需求。”。另外，电化学储能电站的应用位置、功能定位不同，对储能系统各方面的性能要求不同，充、放电的功率因数要求也不同，因此正文不对这方面做具体规定，仅在条文说明中指出在对无功无特殊要求时，其充电或放电的功率因数不宜低于0.95。。
27
3.0.2～3.0.6
不适合放在此章，建议放在8章
中国电力工程顾问集团公司
未采纳，这些条文是对储能电站的基本要求，宜放置在基本规定章节。
28
3章和4章
建议3、4章合并为基本规定
中国电力工程顾问集团公司
未采纳，分开章节描述比较清晰。
29
4.0.1 电化学储能电站按采用的电池类型可分为铅酸电池、钠硫电池、液流电池、锂离子电池和混合型电化学储能等。
应放到2.0.1条。
中国电力工程顾问集团公司
未采纳，第4章是针对电化学储能电站的分类描述，此节放在本章比较合适。
30
条文说明 4.0.1
建议对铅酸电池、钠硫电池、液流电池、锂离子电池和混合型电化学储能补充名词说明。
中南电力设计院
未采纳，这些名词没有歧义，且在电池相关规范中已有定义。
31
4.0.2
修改为“…可分为发电侧、输电侧、配电侧、用户侧四类。”
1、2、3、4应放在条文说明中。
中国电力工程顾问集团公司
采纳，放入条文说明。
32
4.0.2 “…服务对象分类…”
修改为：按照应用位置分类。
国网电力科学研究院
采纳，已改为“4.0.2 电化学储能电站按照应用位置和应用对象可分为发电侧、输电侧、配电侧、用户侧储能四类：”
33
4.0.2
建议针对四类储能电站补充推荐的PCS和电池的设备选型和拓扑结构。
中南电力设计院
部分采纳。PCS、电池的选型原则详见第7章。PCS典型的拓扑结构详见附录A。由于设备的选型、拓扑结构由其电压等级、功率、能量、响应性能要求决定，与其按应用位置分类的联系不紧密，故不针对其分类来规定设备选型和拓扑结构。
34
条文说明 4.0.2 1 “…用于平滑其功率出力波动…”
修改为：用于平滑其功率出力和电压的波动
深圳供电局有限公司
未采纳，储能电站与可再生能源的配合，根本的还是用于平滑出力波动，降低功率波动对电网的冲击。
35
条文说明 4.0.2 3 “…和供电可靠性等。”
修改为：…和供电可靠性等，适应新型能源发电的接入和冲击负荷对配网的影响。
深圳供电局有限公司
未采纳，详见发电侧储能、用户侧储能描述。
36
条文说明4.0.2 4 “…负荷削节…”
负荷调节
深圳供电局有限公司
采纳，改为“负荷调节”。
37
条文说明4.0.2 4 “…负荷削节…”
负荷消减
国网电力科学研究院
未采纳，已改为“负荷调节”。
38
4.0.3
建议按接入电压等级分类。
中南电力设计院
未采纳，一方面容量在一定程度上能够反映接入的电压等级，另一方面结合当前的应用模式、PCS的技术水平，电化学储能电站接入的电压等级一般在35kV及以下，按照电压等级来划分不易体现出电化学储能电站的重要性和设计差异。
39
4.0.3 “…按容量可分为…”
建议增加能量参数
许继集团许继电源有限公司
未采纳，详见条文说明4.0.3，电化学储能电站的规模是由容量（功率）和能量来界定。但电化学储能电站的重要性和功能定位在一定程度上可由其容量体现，同时结合电网的习惯，故根据电化学储能电站的容量来划分其规模。
40
4.0.3 2、3 “…3MW…”
修改为：3MWh/500kWh
深圳供电局有限公司
41
4.0.3
加连接词：“…并符合下列规定：…”
中国电力工程顾问集团公司
采纳，增加“…并符合下列规定：…”。
42
4.0.3 2 “…500kW…”
应采用MW表示
中国电力工程顾问集团公司
未采纳，按照习惯小于1MW的用kW表示。
43
4
增加储能电站的容量和接入点系统容量的要求。
中南电力设计院
未采纳，电化学储能电站的容量由其应用位置、应用对象要求决定，由于其灵活的有功、无功功率解耦控制，其对接入点系统容量无特别要求。
44
5. 站址选择
增加可参照的相关国标，如大火规（国标）等
河南省电力勘测设计院
未采纳。大火规要求已在消防章节中体现，此处不再重复。
45
5.0.1 “…经过技术经济比较和经济效益分析，选择最佳的站址方案。”
删除
中国电力工程顾问集团公司
部分采纳，已改为：“…经过技术经济比较选择站址方案。”
46
5.0.2 “…尽量利用荒地、劣地，不占或少占耕地和经济效益高的土地。”
应进入条文说明
中国电力工程顾问集团公司
采纳，放入条文说明。
47
5.0.2
建议添加交通便利因素
深圳市比亚迪汽车有限公司
未采纳，6.0.1已有相关内容规定。且电化学储能电站一般为无人值班，对交通要求不应过分强制。
48
5.0.4
应分为三条叙述：
5.0.4 站址严禁设在有爆炸危险的环境中。
5.0．5 站址不宜设在有火灾危险的环境中。
5.0.6 当站址与有爆炸或火灾危险环境的建筑物毗连时，应符合现行国家标准《爆炸和火灾危险环境电力装置设计规范》GB50058的有关规定。
中国电力工程顾问集团公司
采纳，并置于5.0.1条中。
49
5.0.5 “…否则应征得有关部门的书面同意。”
不能作为规定，应进入条文说明
中国电力工程顾问集团公司
采纳，放入条文说明。
50
5.0.6
修改为：电化学储能电站站址场地设计标高应高于频率为2%的洪水水位或历史最高内涝水位。
中国电力工程顾问集团公司
未采纳，条文说明中补充了当站区场地设计标高不能满足洪水位标高要求时，可采取可靠措施，使主要设备底座和生产建筑物室内地坪标高不低于洪水水位。
51
5.0.6
建议进一步明确“历史最高”这一概念，比如 一遇等。
中国电力工程顾问集团公司
未采纳，已修改为：“…站址场地设计标高应高于频率为2%的洪水水位”，该表述符合《防洪标准》GB 50201表述。
52
5.0.6 站址选择应满足防洪及防涝的要求，否则应采取相应的防治措施。站址场地设计标高应高于频率为2%的洪水水位或历史最高内涝水位。
修改为：5.0.6 站址选择应满足防洪及防涝的要求，否则应采取相应的防治措施。站址场地设计标高宜高于频率为2%的洪水水位或历史最高内涝水位。
国核电力规划设计研究院
采纳。
53
5.0.6
建议场址设计标高为50年一遇的……
中南电力设计院
未采纳，2%重现期与50年一遇相同。
54
5.0.8 站址周边应有满足电化学储能电站施工及站用电外接电源要求的可靠电源。
修改为：站址周边应有外接电源。
在条文说明：含施工及站用电外接电源要求的可靠电源。
中国电力工程顾问集团公司
未采纳，考虑施工电源不作为站址选择的约束条件，本条文已删除。
55
5.0.8 站址周边应有满足电化学储能电站施工及站用电外接电源要求的可靠电源。
修改为：站址附近应有满足电化学储能电站施工要求的可靠电源。
国核电力规划设计研究院
56
5章和6章
建议：5、6章合并为站址(再分节：选择、布置)，规划的内容放在第三章
中国电力工程顾问集团公司
未采纳，参照相关变电站、光伏发电站设计规范章节划分。
57
6.01,6.02
有关规划的内容应放第三章：基本规定
中国电力工程顾问集团公司
未采纳，参照相关变电站设计规范章节划分，与站区规划有关的放置在本章较合适。
58
6.0.3 “表6.0.1”
修改为：表6.0.3
中国电力工程顾问集团公司
采纳。
59
6.0.3 “继电器室”
修改为：继电保护室
深圳供电局有限公司
未采纳。行业内称谓。
60
6.0.3、6.0.4 “耐火等级表格”、“最小间距表格”
应增补有关变压器及事故油池的内容
江苏省电力设计院
采纳，详见注释，变压器等内容参照《火力发电厂与变电站设计防火规范》GB 50229中变电站的相关规定。
61
6.0.7 位于膨胀土地区的储能电站，其竖向布置宜保持自然地形，避免大挖大填；位于湿陷性黄土地区的山前斜坡地带的储能电站，站区宜沿自然等高线布置。
建议删除或改为（与6.0.5合并）：
站区布置应尽量利用自然地形，避免大挖大填。
河南省电力勘测设计院
采纳，已删除此条文。
62
6
建议增加“站区内设备的布置应紧凑合理，方便操作，并应设置必要的设备安装和检修场地及放置检修工具的场所，以及相应的消防及运输通道和起吊空间。”
许继集团许继电源有限公司
采纳，详见条文6.0.1。
63
6
应增补有关道路及大门围墙的要求。
江苏省电力设计院
采纳，详见条文6.0.7、6.0.8。
64
6
建议增加“ 独立建筑或户外敞开式电站应设置栅栏、围墙等；设置于电源侧、变配电所内的电站，其外墙可作为围护隔离墙；在出入口处应装设上锁装置并悬挂“禁止入内”标示牌。”
许继集团许继电源有限公司
采纳，详见条文6.0.7。
65
6
建议将站区布置、电池及附属设备布置、控制室布置分开编写，并增加条款
许继集团许继电源有限公司
未采纳，已在章节7.4、8.3、9.5体现。
66
6
建议增加“当电站户外敞开式布置时，电池设备应有防雨、防腐、密闭型防护措施。”
许继集团许继电源有限公司
未采纳，条文7.4.3已规定。
67
7 储能系统
增加储能系统定义
浙江省电力设计院
未采纳，储能系统仅是泛指，仅用在章标题中。
68
7 储能系统
建议本章增补《7.5设备选择》小节，给出储能系统中各设备的选择方法；并针对四类储能电站补充设计附录，分别给出不同四类储能电站中PCS和蓄电池的设备选型的选择方法和计算方法。
中南电力设计院
部分采纳，PCS、电池的选型原则详见第7.1～7.3。PCS典型的拓扑结构详见附录A。由于设备的选型、拓扑结构由其电压等级、功率、能量、响应性能要求决定，与其按应用位置分类的联系不紧密，故不针对其分类来规定设备选型和拓扑结构。
69
7 储能系统
主直流相关设备的选择布置，所列规范不能覆盖，如短路计算。
浙江省电力设计院
未采纳，第7章是关于储能系统中的设备选择与布置。短路电流计算严格来说需要仿真计算得到或简化电路依据欧姆定律计算，不需细列规范。
70
7 储能系统
若换流元件为非全控器件，则对交流侧无功补偿须做出规定。
浙江省电力设计院
采纳，详见3.0.5和7.2条文中对于无功补偿的要求。
71
7.1.1 …电池的技术成熟度确定。
修改为：…电池的特点及要求设计。
深圳供电局有限公司
采纳，修改为：7.1.1 储能分系统应根据电化学储能电站容量、接入电压等级、应用对象需求、功率变换系统性能、电池的特性和要求及设备短路电流耐受能力确定。
72
7.1.3
建议添加实际运行模式因素。
深圳市比亚迪汽车有限公司
未采纳，7.1.1储能分系统设计已考虑应用对象需求（实际运行模式）。
73
7.1
建议PCS、BMS预留与监控系统的接口。
深圳供电规划设计院有限公司
采纳，详见9.4.6。
74
7.2
建议针对四类储能电站补充设计附录，分别给出各类储能电站中PCS的典型拓扑结构。
中南电力设计院
部分采纳，给出当前PCS的典型拓扑结构，至于各种类型的储能电站采用哪种拓扑结构，具体工程具体分析。
75
7.2
PCS系统应针对不同并网方式采用不同的控制策略，分别进行论述。
中南电力设计院
未采纳，不同的应用模式，其控制策略是不同的，但此部分不属于设计规范决定范畴，且在设计规范中不宜给出具体性要求。
76
7.2.1
PCS选型应与储能分系统性能要求及电网负荷要求相匹配。
国网电力科学研究院
未采纳，储能分系统的设计已考虑应用对象需求（7.1.1），应用对象需求在一定程度上能够反映电网负荷特性的相关要求。
77
7.2.1 3 PCS应具备无功调节能力，满足站内无功需求。
修改为：PCS应具备无功调节能力，满足站内部分无功需求。
北京四方继保自动化股份有限公司
未采纳，本条文强调的是PCS应具备无功调节能力，至于是否需要完全满足站内无功需求，不做强制性规定。另见条文说明3.0.4和7.2。PCS本身能够作为很好的无功源，从资源优化配置利用的角度，为满足站内无功需求，应充分利用PCS的无功能力，站内不适合再配置其它无功补偿装置。
78
7.2.4 5 PCS交流侧电压、电能质量应满足接入位置的电压、电能质量要求。
修改为：PCS交流侧接入点电压、电能质量应满足相关标准的要求。
中国电科院高电压研究所
采纳，修改为：交流侧电能质量应符合国家现行相关标准的规定。
79
7.2.2 PCS应具备完备的保护、控制功能，满足储能电站、储能分系统、电池分系统的需求。
修改为：PCS应具备完备的保护、控制功能，满足储能电站和储能分系统的需求。
国网电力科学研究院
部分采纳，已修改为“功率变换系统应具备完备的测量、控制、保护功能…”。
80
条文说明7.2.2
建议修改为“软件保护宜配置。。。，可根据应用场合进行投退”，
许继集团许继电源有限公司
采纳。
81
条文说明7.2.2
“低电压穿越”是对装置能力的要求，不能作为保护要求。
国网智能电网研究院
采纳。
82
7.3
建议针对四类储能电站补充设计附录，分别给出各类储能电站中蓄电池的典型拓扑结构。
中南电力设计院
未采纳，电池系统的拓扑结构与PCS的拓扑结构相匹配，仅给出PCS的拓扑结构在一定程度上能够体现电池的成组方式。
83
条文说明7.3.2 3“…但低温性能差（0oC时容量保持率约60～70%，-10oC时约为40～50%）等”
建议修改为：…但低温性能不优越（0oC时容量保持率约80～90%，-10oC时约为70～80%）等
珠海银通新能源有限公司
未采纳，根据当前的通用统计数据描述。
84
条文说明7.3.2 3）磷酸亚铁锂体系电池，循环寿命长（5小时率，可达 次），安全性好，耐高温（热峰值可达350～500oC），不含重金属和稀有金属，
建议修改为：3）磷酸亚铁锂体系电池，循环寿命长（5小时率，可达 次），安全性好，
中信国安盟固利研究院
采纳。
85
7.3.1 3 电池容量应与储能分系统容量、能量需求相匹配，宜控制电池并联个数。
对电池并联个数如何控制？有没有具体规定或者参考标准？
西南电力设计院
未采纳。电池的并联个数与能量要求、单体或模块容量、厂家生产水平有关，不宜给出具体指标。
86
7.3.2．1 BMS应配置监视监测电路
建议修改为：BMS应配置监测电路
深圳供电局有限公司
采纳。
87
7.3.2 1 …全面监视监测电池的运行状态
建议修改为：…能全面监视监测电池的运行状态。
中国电科院高电压研究所
采纳，更改为“配置监测电路，应能全面监测电池的运行状态”。
88
7.3.2 2 BMS应能对电池分系统进行可靠保护，包括配置过压保护、欠压保护、过流保护、过温保护等。
BMS功能加入告警功能、关键告警、故障数据存储，同时增加绝缘保护、单体不一致性保护等
国网电力科学研究院
采纳，详见7.3.2及其条文说明。
89
7.3.2 2 BMS应能对电池分系统进行可靠保护，包括配置过压保护、欠压保护、过流保护、过温保护等。
建议修改为：BMS应能对电池分系统进行可靠保护或报警，包括过压、欠压、过流、过温等。
中国科学院电工研究所
部分采纳，BMS的保护功能保留，增加告警功能，详见7.3.2 1“配置监测电路，应能全面监测电池的运行状态，事故时发出告警信息。”
90
7.3.2 4 BMS应能可靠反馈电池分系统的运行状态，
运行状态明确（电压、电流、温度）
国网电力科学研究院
采纳，详见条文说明7.3.2。
91
7.3
BMS应具备主动式均衡性维护功能
浙江南都电源动力股份有限公司
部分采纳，放入条文说明中，不做强制性要求。
92
7.4 储能系统布置
应说明何情况宜采用户内、何情况宜采用户外
河南省电力勘测设计院
未采纳，储能分系统户内、户外布置型式的选择与当地的实际情况、产品的性能要求、所选用产品的厂家的技术水平、运行习惯等有关，此处不宜给出户内外的具体选择意见或建议。
93
7.4.1 “…预留分期扩建条件。”
建议修改为：预留分期扩建条件及场地。
中国电科院高电压研究所
未采纳，扩建条件已包含对场地的考虑。
94
7.4.2 …设备性能要求和当地实践经验选择。
建议修改为：…设备性能要求和当地实际情况选择。
深圳供电局有限公司
采纳。
95
7.4.3户外布置的储能系统，设备的防污、防风沙、防湿热、防严寒等性能应与当地的环境条件相适应。
增加防雷电、防雨。电器柜防护等级达到什么要求？
国电集团北京华电天仁电力控制技术有限公司
部分采纳，修改为户外布置的储能系统，设备的防污、防盐雾、防风沙、防湿热、防水、防严寒等性能应与当地的环境条件相适应。柜体装置外壳防护等级宜达到IP54。
96
7.4.3
建议增加防盐雾
中南电力设计院
采纳。
97
7.4.3
取消
国核电力规划设计研究院
未采纳，像NGK的钠硫电池是户外布置应用的案例，考虑标准的普适性和未来应用的可能趋势，不排除户外布置的可能性。
98
7.4.5 “…站内柜体电池柜尺寸宜保持一致…”
建议修改为：站内电池柜/架宜保持一致
中国科学院电工研究所
采纳。
99
7.4 储能系统布置
建议增加：7.4.8 户内储能蓄电池室内不应有电缆桥架或其它管线穿过。
河南省电力勘测设计院
未采纳，大容量电化学储能电站内，电池室中会有大量电缆，势必会存在电缆桥架或沟道。
100
7.4.8 BMS宜与电池分系统就近布置
建议修改为：BMS宜在电池分系统内合理布置。
中信国安盟固利研究院
部分采纳，已修改为：电池管理系统宜在电池分系统内合理布置或与电池分系统就近布置。
101
8电气一次
适用规范应加入城市配网的部分规范标准和分布式电源的部分规范
中南电力设计院
采纳。
102
8 电气一次
建议增加大中小型储能电站对公用电网接入的电压等级要求和总接入容量要求
许继集团许继电源有限公司
部分采纳，详见3.0.1及其条文说明，电化学储能电站接入电网的电压等级应根据电化学储能电站的功率、应用位置、电网的具体情况综合确定。在满足应用对象要求的情况下，一般，小型电化学储能电站（500kW及以下），可接入220/380V电压等级电网；中型、大型电化学储能电站，可接入10kV及以上电压等级电网；经过技术经济比较，采用低一电压等级接入优于高一电压等级接入时，可采用低一电压等级接入。
103
8.1.2

除此之外，建议根据规模确定主接线。
对直流部分接线方式亦应作出规定。
国核电力规划设计研究院
未采纳，主接线同时考虑规模事宜详见8.1.1，直流部分的接线方式与PCS的拓扑结构有关（见第7章），当前PCS的拓扑结构有单极式、双极式、链式等，因此直流侧接线不确定，在规范中不宜规定。
104
8.1.2 “…可靠性及运行方式…”
建议修改为：接入电压等级及进出线回路数
浙江省电力设计院
未采纳，这部分体现在8.1.1。
105
8.2 8.3
建议合并为：电气设备选择和布置
浙江省电力设计院
未采纳，为了表述的清晰性，同时参考变电站设计规范章节划分，宜分章节论述。
106
8.2.2 “…应符合国家现行标准…”
建议将“现行”一词删除
中国电科院高电压研究所
未采纳，按照住建部工程建设国家标准规定要求格式编写。
107
8.4.3 电气照明的设计，应符合现行国家标准《建筑照明设计标准》GB50034和《室外作业场地照明设计标准》GB50582的规定。
建议修改为：电气照明的设计，应符合现行国家标准《建筑照明设计标准》GB50034、《室外作业场地照明设计标准》GB50582、《工业企业照明设计标准》GB 50034和电力行业标准《火力发电厂和变电站照明设计技术规定》DL/T 5390的规定
福建省电力勘测设计院
部分采纳，《工业企业照明设计标准》GB 50034-92已废止，现行的是《建筑照明设计标准》GB50034- 。原条文更改为：电气照明的设计，应符合现行国家标准《建筑照明设计标准》GB 50034、《室外作业场地照明设计标准》GB 50582和《火力发电厂和变电站照明设计技术规定》DL/T 5390的规定。
108
8.4.5 “…不应在电池室内装设开关熔断器和插座等可能产生火花的电器。”
有待商榷，BMS主控电路中必须带有直流断路器、熔断器、直流接触器之类的器件作保护和维护用。
浙江南都电源动力股份有限公司
未采纳，本条文仅是对照明回路的要求。
109
8.4.5
应增加照明灯具在室内的穿管及布线要求，管子材质以及敷设要求。
中南电力设计院
未采纳，照明是采用明敷、暗敷对管线布置及材质要求不同，且与当地运行习惯有关，本规范不宜对此作出具体规定。
110
8.5 过电压和绝缘配合及防雷接地
建议增加直流系统相关内容。
国核电力规划设计研究院
采纳，增加相关标准，8.5.1修改为“过电压保护和绝缘配合设计，应符合现行国家标准《低压系统内设备的绝缘配合 第1部分：原理、要求和试验》GB/T 16935、《低压电力线路和电子设备系统的雷电过电压绝缘配合》GB/T 21697和电力行业标准《交流电气装置的过电压保护和绝缘配合》DL/T 620的规定。”。
111
8.5.3 接地设计，应符合现行国家标准《交流电气装置的接地设计规范》GB 50065的规定。
建议修改为：接地设计，应符合现行国家标准《交流电气装置的接地设计规范》GB 50065和电力行业标准《交流电气装置的接地》DL/T 621的规定
福建省电力勘测设计院
采纳。
112
8.5过电压和绝缘配合及防雷接地
建议增加：储能电站直流系统接地的设计，应符合国家标准《低压电气装置第1部分:基本原则、一般特性评估和定义》GB/T 16895.1- 的规定。
中国电科院高电压研究所
采纳，增加条文“7.1.2 储能分系统直流侧接地型式，应符合国家标准《低压电气装置第1部分：基本原则、一般特性评估和定义》GB/T 16895.1的规定。”。
113
8.6电缆选择与敷设
由于电池柜很重，用于电池柜进出线缆的电缆沟在设计时应考虑便于电池柜的安装和检修。
国电集团北京华电天仁电力控制技术有限公司
未采纳，8.6.1引用的标准GB 50217中已要求电缆敷设方式的选择应视工程条件等因素，以及满足运行可靠、便于维护的要求选择。
114
8.6.1
建议增加：…。还应符合现行国家标准《防火封堵材料》GB23864的规定。
福建省电力勘测设计院
未采纳，GB 50217中7.0.15已体现电缆用防火阻燃材料产品选用规定。
115
8.6.2液流电池的电池分系统的电缆进、出线宜由上端引出，宜采用电缆桥架敷设。
对电缆有什么要求，是否需要明确提出？
国电集团北京华电天仁电力控制技术有限公司
未采纳，电缆的具体选择与敷设要求见8.6.1，符合GB 50217的要求。
116
8.6.3
建议取消“消防泵“
中南电力设计院
部分采纳，更改为“消防及保护控制用…”
117
8.6.3 “…蓄电池…”
建议修改为：控制专用蓄电池
浙江省电力设计院
采纳。
118
8.6.3
建议更改为：消防水泵及蓄电池直流电源等重要回路电缆宜符合现行国家标准《电线电缆燃烧试验方法 第1部分：总则》GB/T 12666.1中B类阻燃电缆的规定。
福建省电力勘测设计院
部分采纳，已更改为：消防及保护控制用蓄电池直流电源等重要回路电缆宜采用符合现行国家标准《阻燃和耐火电线电缆通则》GB/T 19666中B类及以上阻燃电缆，并实施耐火防护。
119
8.6.3
建议改为：“消防水泵及蓄电池直流电源等重要回路电缆应采用耐火电缆”。
西南电力设计院
120
8.6.3
建议改为：消防水泵及蓄电池直流电源等重要回路电缆宜采用B类阻燃电缆。有爆炸危险的蓄电池直流电源电缆宜采用耐火电缆。
河南省电力勘测设计院
121
8.6.3
按照GB50217这些回路应采用耐火电缆，建议改为“…宜采用B类阻燃及以上的电缆”
广州供电局有限公司
122
9.1~9.7
建议考虑大型、中型和小型储能电站的不同需求，
许继集团许继电源有限公司
采纳，本规范对保护配置及电源配置等均有按建设规模分别要求的内容。
123
9
建议增加一条关于直流绝缘的监测的要求。
中国电科院高电压研究所
采纳，详见7.3.2条文说明
124
9.1
本节内容较空泛，建议根据储能电站的接入系统特点，规范其继电保护、自动化装置设计配置原则
广州供电局有限公司
采纳，详见9.1.1～9.1.5。
125
9.1
建议增加直流系统相关内容。
国核电力规划设计研究院
采纳，详见“9.1.5 电化学储能电站直流侧的保护宜经过电池管理系统及功率变换系统实现。”
126
9.1.1
9.1.2
自动装置
浙江省电力设计院
采纳。
127
9.2
缺少调度自动化的内容，储能电站由谁调度和控制，管理层级
深圳供电规划设计院有限公司
部分采纳，9.2节已包含站端远动部分要求，增加计量及调度相关要求。
128
9章
建议增加电能质量监测系统设备
广州供电局有限公司
采纳。详见9.2.2“根据运行需求可在电化学储能电站接入电力系统的并网点配置电能质量监测装置，用于监测电化学储能电站所提供电能的质量。”。
129
9.2.4 储能电站应采用结构模块化、测量组合化、高精度电子型电能量计量表计。
建议取消，或进注明精度要求即可。
河南省电力勘测设计院
采纳，取消本条。
130
9.2.5电能量计量表计应具备RS485或RS232通讯接口，其通信规约应符合电力行业标准《多功能电能表通讯规约》DL/T645的规定。

建议取消
河南省电力勘测设计院
未采纳，以当前的发展水平为设计提供依据。
131
9.3.1
如储能电站为有人值班站，可能还会有综合数据业务，如语音等
广州供电局有限公司
未采纳，数据通信，包括语音业务。
132
9.4监控系统
建议更改为：计算机监控系统
西南电力设计院
采纳。
133
9.4
建议增加直流系统相关内容。
建议增加测量相关规定
国核电力规划设计研究院
部分采纳，本章节只规定了与其它装置的接口，在7.2.2及7.3.2对 BMS、PCS的测控功能做了规定。
134
9.4
监控系统未明确设备控制的方式及由几级控制。
深圳供电规划设计院有限公司
未采纳，不在设计规范中做具体要求，在监控系统技术规范中有详细要求。
135
9.4.1储能电站应采用监控系统。
建议修改为：储能电站应采用计算机监控系统。
福建省电力勘测设计院
采纳，已修改为：“电化学储能电站应配置计算机监控系统（以下简称监控系统）。”。
136
9.4.1储能电站应采用监控系统
修改说法
广州供电局有限公司
137
9.4.1储能电站应采用监控系统。
建议修改为：储能电站应具有监控系统
深圳供电局有限公司
未采纳，已修改为：“电化学储能电站应配置计算机监控系统（以下简称监控系统）。”。
138
9.4.2
储能电站是否需要遥调功能？
广州供电局有限公司
采纳，遥调功能可根据主站调控的需要配置，改为宜具备上述功能。
139
9.4.5监控系统通信网络宜采用以太网。
建议修改为：监控系统通信网络宜采用以太网，通信规约宜采用DL/T860通信规约。
福建省电力勘测设计院
部分采纳，增加9.4.6 监控系统与电池管理系统、功率变换系统控制模块通信应快速、可靠，通信规约可采用IEC61850、Modbus等。
140
9.4.5监控系统通信网络宜采用以太网。
增加光纤 满足远距离监控传输监控
国电集团北京华电天仁电力控制技术有限公司
未采纳，以太网也能够是光以太网。
141
9.5 二次设备布置
建议本节内容放在第九章最后一节
广州供电局有限公司
未采纳，参照《220~500kV变电所设计技术规程》编排。
142
9.5.1
建议取消二次设备分散布置方式
深圳供电规划设计院有限公司
未采
