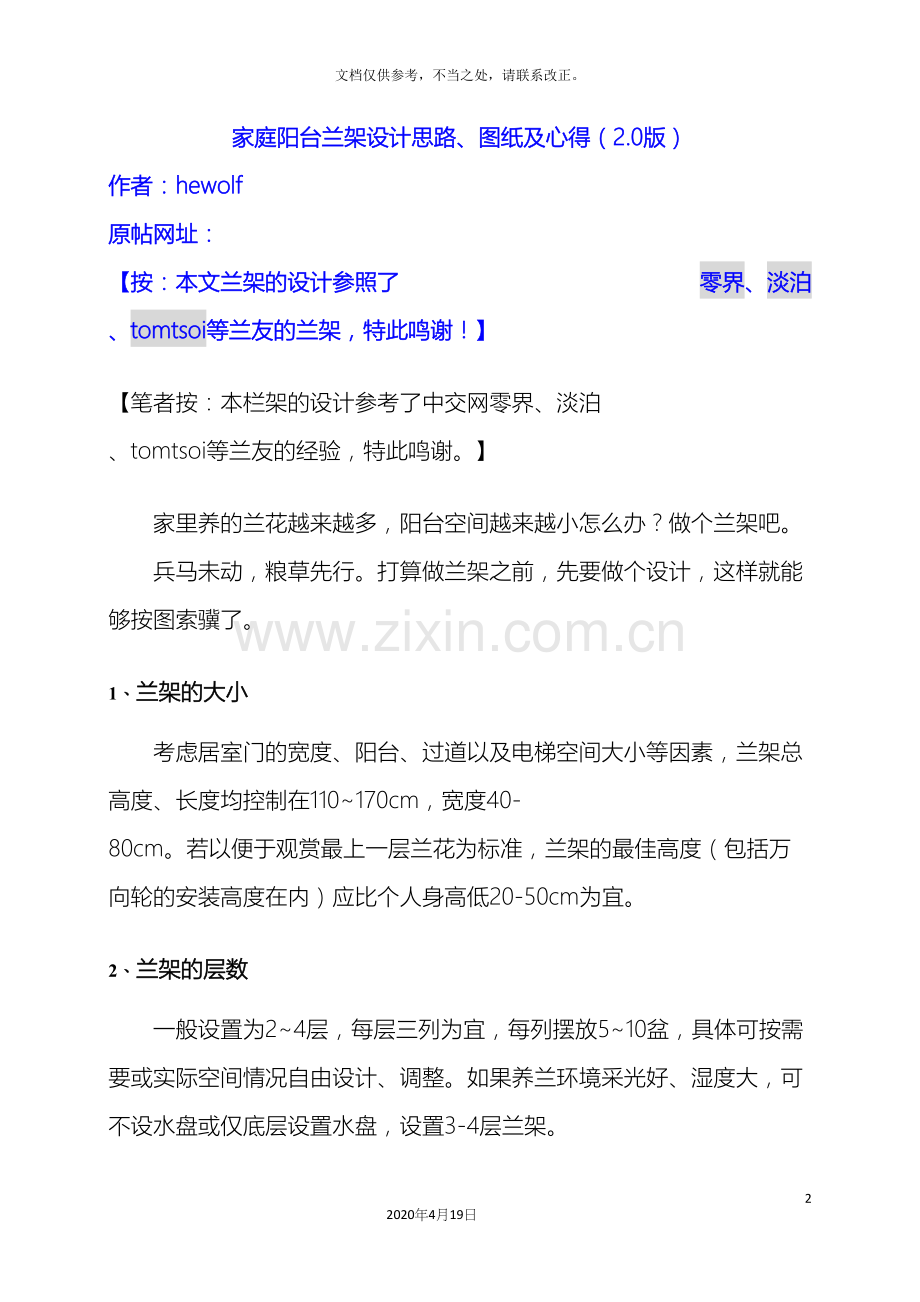

家庭阳台兰架设计思路、图纸及心得（2.0版）
作者：hewolf
原帖网址：
【按：本文兰架的设计参照了 零界、淡泊 、tomtsoi等兰友的兰架，特此鸣谢！】
【笔者按：本栏架的设计参考了中交网零界、淡泊 、tomtsoi等兰友的经验，特此鸣谢。】
家里养的兰花越来越多，阳台空间越来越小怎么办？做个兰架吧。
兵马未动，粮草先行。打算做兰架之前，先要做个设计，这样就能够按图索骥了。
1、 兰架的大小
考虑居室门的宽度、阳台、过道以及电梯空间大小等因素，兰架总高度、长度均控制在110~170cm，宽度40-80cm。若以便于观赏最上一层兰花为标准，兰架的最佳高度（包括万向轮的安装高度在内）应比个人身高低20-50cm为宜。
2、 兰架的层数
一般设置为2~4层，每层三列为宜，每列摆放5~10盆，具体可按需要或实际空间情况自由设计、调整。如果养兰环境采光好、湿度大，可不设水盘或仅底层设置水盘，设置3-4层兰架。
3、 兰架的材质
综合美观、耐用、经济等诸多因素，一般采用201不锈钢方管（边长3.0cm、标厚1.2或1.0mm）做兰架，密度约0.4公斤/米，价格约为50~100元/根（1根6.0米）。304不锈钢（食品级不锈钢）方管（边长3.0cm、标厚1.0或0.8mm）售价约为150~200元/根。边长2.5cm的方管稍微有点窄，不建议采用。
4、 兰盆的参数
为了便于摆放、减轻重量，一般宜选用中号塑料兰盆。用陶盆的话，则对万向轮、兰架承重强度要求较高，不利于长期使用。常见的两种塑料兰盆参数如下：
1）兰盆A（5寸），盆面最大直径15.8cm，高20.6cm，细软植料浇透水后总重（兰+盆+植料+水，下同）约1.0公斤，兰盆两边能够各有1.5cm搭在方管上；
2）兰盆B（7寸），盆面最大直径19.0cm，高23.8cm，细软植料浇透水后总重约1.8公斤，兰盆两边能够各有1.6cm搭在方管上。
5、 兰架的参数
分别以选用兰盆A、兰盆B为例设计兰架A、兰架B，参数如下：
1）兰架A（3层×3列×10盆，全部选用兰盆A，共可摆放90盆）
兰架的长度：兰架全长155.0cm，每列摆放9盆有余，压边可摆放10盆。
兰架的宽度：每层三列，每列间距13.0cm，加上4列方管，兰架总宽51.0cm。
兰架的高度：按三层设计，兰盆架、水盘架之间间距各为25.0 cm、31.0cm，再加上6个方管，兰架总高度（不带万向轮）为155.0cm；加上承重万向轮，高约165cm。
兰架A适合摆放用中号塑料兰盆种养的春兰、建兰等中矮型兰花。
2）兰架B（2层×3列×8盆，全部选用兰盆B，共可摆放48盆）
兰架的长度：兰架全长155.0cm，每列摆可放8盆。
兰架的宽度：每层三列，每列间距16.0cm，加上4列方管，兰架总宽60.0cm。
兰架的高度：按两层设计，兰盆架、水盘架之间间距30.0 cm、54.0cm，再加上4个方管，兰架总高度（不带万向轮）为127.0cm；加上承重万向轮，高约137cm。
注：①兰架的宽度、长度取决于兰盆直径和摆放的盆数，兰架的高度取决于兰盆高度、层间间隔和阳台空间大小，均可根据实际情况调整；②兰盆架间距一定要精确测量，并严格按设计加工，否则间距大了卡不住兰盆或伤盆，间距小了则卡盆。
6、 水盘的设置
如果阳台湿度较大，可仅底层加水盘，以利通风、采光；但中间或上层的水盘架子依然需要，浇水时可架水盘接漏水，每个兰架配备1个水盘即可。
7、 水盘的制作
制作水盘的材料当前有玻璃（优点是漂亮，缺点是易碎、重、费钱）、不锈白铁皮（优点是省钱、轻，缺点是不甚美观）、201或304不锈钢板（优点是美观，缺点是重、费钱），各有利弊，可酌情选取。笔者采用的是201不锈钢板。
水盘A的参数（与兰架A配合）：长148.0cm、宽51.0cm、高5.0cm，容积37.7L；
底面积0.8058m2，总面积1.008m2，重约6公斤。
水盘B的参数（与兰架B配合）：长148.0cm、宽60.0cm、高5.0cm，容积44.4L；
底面积0.9480m2，总面积1.166m2，重约7公斤。
能够加装一个水龙头以利于水盘的出水，亦可在水盘的任一个边角离各边4cm处打一个直径为13~25mm的放水孔，与相应大小的橡胶塞配合，放水时底下用脸盆接水。
8、 万向轮的选取
兰架A最大总重量约为142公斤（方管架子重约16公斤、浇透水后的兰盆重约90公斤、水盘毛重6公斤、盛八成满水后的水盘重约30公斤）。
兰架B最大总重量约为140公斤（方管架子重约11公斤、浇透水后的兰盆重约86公斤、水盘毛重7公斤、盛八成满水后的水盘重约36公斤）。
兰架A和B可选用相同规格的承重万向轮。为了保险，最好每只万向轮承重50-60公斤左右，万向轮安装高度10cm左右。
9、兰架造价核算
序号
材料
单价
数量
总价
1
不锈钢方管
48元/根
12根（72米）
576元
2
水盘
120元/平米
2.2平米
264元
3
万向轮
12元/个
8个
105元（含运费）
4
加工费
200元
5
其它
运费60元
总额
1205元
注：万向轮购于淘宝网，亦即兰架包工包料包运费共计1100元；以上为实际费用，仅供参考。
10、 设计参数与图纸
兰架A全部参数：(配套兰盆A参数：盆面最大直径15.8cm，高20.6cm)
兰架总宽度= 3×13.0cm(间距) + 4×3.0cm(方管) = 51.0cm
= 45.0 cm + 2×3.0cm(方管) = 51.0cm
兰架总长度=144.0 cm +2×3.0cm(方管) = 150.0cm
兰架总高度(不带轮)=3×25.0cm(间距①)+2×31.0cm(间距②) + 6×3.0cm(方管) = 155.0cm
兰架总高度(带滑轮)=10cm(滑轮和轴)+ 155.0cm = 165.0cm
水盘A参数：长×宽×高 = 148.0cm×51.0cm×5.0cm（容积37.7L）
兰架B全部参数：(配套兰盆B参数：盆面最大直径19.0cm，高23.8cm)

兰架总长度=149.0cm+2×3.0cm(方管) = 155.0cm
兰架总宽度= 3×16.0cm(间距) + 4×3.0cm(方管) = 54.0cm(间距) + 2×3.0cm(方管) = 60.0cm
兰架总高度(带滑轮)=10.0cm(滑轮和轴)+ (54.0cm+2×30.0cm)+ 4×3.0cm(方管)= 139.0cm
水盘B参数：长×宽×高 = 148.0cm×60.0cm×5.0cm（容积44.4L）
图纸请见附件（兰架A、兰架B各4张，共8张图纸，可用A4纸张打印）。注：仅供参考，请根据实际情况、个人喜好自行调整设计。
后记
1、 兰架加工点的选择
一般在每个城镇都有若干个不锈钢批发或不锈钢（铁艺）加工市场，这些地方因为不锈钢材料批量进货、同行多且竞争激烈等原因，材料价格以及加工费要比散落在居民区的便宜实惠。因此，这些地方是订做兰架的首选。
时间上要选不锈钢加工的“淡季”，旺季一般为房子装修季节。
要货比三家，择优而从。不锈钢加工领域的加工费一般是材料费的20%~150%，每家加工店的收费高低不一，差距悬殊。因为近几年电视等媒体上常报道天价兰花事件，让地球人都知道兰花是能换大钱的植物，养兰的都是有钱的主，有些不锈钢加工店的店主颇能狮子大张口，方管材料费竟然要价 元，加工费也是 。因此，为了避免被宰、省点钱，一定要多走访几家，说：我要做一个摆放花草的架子，需要12根6米长的201不锈钢方管（边长3.0cm、标厚1.2或1.0mm），材料费多少，加工费多少。别忘了关键时候拿出兰架设计图纸和管材切割方案，这样有利砍价。然后综合比对，选一家报价合适的。也不要杀价太狠，防止店家偷工减料。
验收兰架时带上图纸和卷尺。
2、 兰架使用心得
根据笔者使用兰架三个月的经验和温湿度测量数据来看，仅底层设置水盘架增湿的话，第二层和第三层兰盆上方空间的湿度仅比底层低1~5个百分点，可忽略不计。因此，仅底层设置水盘即可，有利于通风和采光。
有兰友担心兰架A的层间距太小。实际上，兰架A的上下层兰盆之间约有41cm高的空间，摆放株高低于35cm（最长叶小于55cm）的兰花绰绰有余。
笔者用保水性较好的细软植料养兰，一般每5-7周浇一次大水（透水），这时需要分批次移动水盘接漏水，稍微麻烦点。之间每1-2周浇一次小水，即浇而不漏，这时无需移动水盘接水。

兰架A示意图

兰盆架

水盘架

⊙ ⊙

⊙ ⊙

兰架A正面图

兰盆架
149.0cm
25.0cm

水盘架

31.0cm

兰盆架
149.0cm

25.0cm

水盘架

31.0cm

兰盆架

25.0cm

水盘架
⊙ 安装高度10cm ⊙

兰架总宽度= 3×13.0cm(间距) + 4×3.0cm(方管) = 51.0cm
= 45.0 + 2×3.0cm(方管) = 51.0cm
兰架总长度=149.0cm +2×3.0cm(方管) = 155.0cm
兰架总高度(不带轮)=3×25.0cm(间距①)+2×31.0cm(间距②) + 6×3.0cm(方管) = 155.0cm
兰架总高度(带滑轮)=10cm(滑轮和轴)+ 155.0cm = 165.0cm
水盘A参数：长×宽×高 = 148.0cm×51.0cm×5.0cm（容积37.7L）

兰架A侧面图

兰盆架
45.0cm
25.0cm

水盘架

31.0cm

兰盆架
149.0cm

25.0cm

水盘架

31.0cm

兰盆架

25.0cm

水盘架
⊙ ⊙
兰架总宽度= 3×13.0cm(间距) + 4×3.0cm(方管) = 51.0cm
= 45.0 + 2×3.0cm(方管) = 51.0cm
兰架总长度=149.0cm +2×3.0cm(方管) = 155.0cm
兰架总高度(不带轮)=3×25.0cm(间距①)+2×31.0cm(间距②) + 6×3.0cm(方管) = 155.0cm
兰架总高度(带滑轮)=10cm(滑轮和轴)+ 155.0cm = 165.0cm
水盘A参数：长×宽×高 = 148.0cm×51.0cm×5.0cm（容积37.7L）
兰架A俯视图（1）——兰盆架

149.0cm
13.0cm

51.0cm

13.0cm

13.0cm

兰架总宽度= 3×13.0cm(间距) + 4×3.0cm(方管) = 51.0cm
= 45.0 + 2×3.0cm(方管) = 51.0cm
兰架总长度=149.0cm +2×3.0cm(方管) = 155.0cm

兰架A俯视图（2）——水盘架

51.0cm

45.0cm

35.0cm

35.0cm

149.0cm

35.0cm

35.0cm
兰架总宽度= 45.0 + 2×3.0cm(方管) = 51.0cm
兰架总长度= 4×35.0cm(间距) +5×3.0cm(方管) = 155.0cm
兰架B正面图

兰盆架
149.0cm
30.0cm
水盘架
120.0cm

54.0cm

兰盆架

30.0cm
水盘架
⊙ 安装高度10cm ⊙

兰架总宽度= 3×16.0cm(间距) + 4×3.0cm(方管) = 54.0cm(间距) + 2×3.0cm(方管) = 60.0cm
兰架总长度=149.0cm +2×3.0cm(方管) = 155.0cm
兰架总高度(带滑轮)=10cm(滑轮和轴)+ (54.0cm+2×30.0cm)+ 4×3.0cm(方管)= 136.0cm
水盘B参数：长×宽×高 = 148.0cm×60.0cm×5.0cm（容积44.4L）
兰架B俯视图（1）——兰盆架

149.0cm
16.0cm

60.0cm

16.0cm

16.0cm

兰架总宽度= 3×16.0cm(间距) + 4×3.0cm(方管) = 60.0cm
兰架总长度=149.0cm +2×3.0cm(方管) = 155.0cm
兰架B侧面图
兰盆架
54.0cm
30.0cm
水盘架
136.0cm

54.0cm

兰盆架

30.0cm
水盘架
⊙ 安装高度10cm ⊙
兰架总宽度= 54.0cm(间距) + 2×3.0cm(方管) = 60.0cm
兰架总高度(带滑轮)=10cm(滑轮和轴)+ (54.0cm+2×30.0cm)+ 4×3.0cm(方管)= 136cm
兰架B俯视图（2）——水盘架

60.0cm

54.0cm

35.0cm

149.0cm

35.0cm

35.0cm

35.0cm
兰架总宽度= 54.0cm(间距) + 2×3.0cm(方管) = 60.0cm
兰架总长度=149.0cm +2×3.0cm(方管) = 155.0cm
水盘B参数：长×宽×高 = 148.0cm×60.0cm×5.0cm（容积44.4L）

兰架A零件（39根，总长40.91m）
编号
长度
功能
数量
备注
1#管
149.0cm
立柱、水盘架、兰盆架长档
18根
立柱4根、水盘架长档4根、兰盆架横档10根
2#管
155.0cm
边框（长边）
4根
两端切削成45o角
3#管
51.0cm
边框（短边）
4根
两端切削成45o角
4#管
45.0cm
水盘架、兰盆架横档
13根
水盘架横档9、兰盆架横档4根
兰架B零件（28根，总长29.64m）
编号
长度
功能
数量
备注
5#管
120.0cm
立柱
4根

2#管
155.0cm
边框（长边）
4根
两端切削成45o角
6#管
60.0cm
边框（短边）
4根
两端切削成45o角
7#管
54.0cm
水盘架、兰盆架横档
8根
水盘架横档6、兰盆架横档2根
1#管
149.0cm
水盘架、兰盆架长档
8根
水盘架长档2根、兰盆架横档6根
共67根：1#管26根、2#管8根、3#管4根、4#管13根、5#管4根、6#管4根、7#管8根
不锈钢原管切割方案（12根原管）
1）6根原管切割出24根1#管：4×149.0cm(1#管) =596.0cm；
2）第7根原管切割出5根：
2×149.0cm(1#管) + 2×120.0cm(5#管) + 60.0cm(6#管) =598.0cm；
3）第8根原管切割出13根：
12×45.0cm(4#管) + 54.0cm(7#管) =594.0cm；
4）第9根原管切割出6根：
2×155.0cm(2#管) + 120.0cm(5#管) + 3×54.0cm(7#管) =592.0cm；
5）第10根原管切割出6根：
2×155.0cm(2#管) + 120.0cm(5#管) + 3×54.0cm(7#管) =592.0cm；
6）第11根原管切割出5根：
3×155.0cm(2#管) + 2×60.0cm(6#管) =585.0cm；
7）第12根原管切割出9根：
155.0cm(2#管)+45.0cm(4#管)+60.0cm(6#管)+ 54.0cm(7#管)+4×51.0cm(3#管)=518.0cm；
