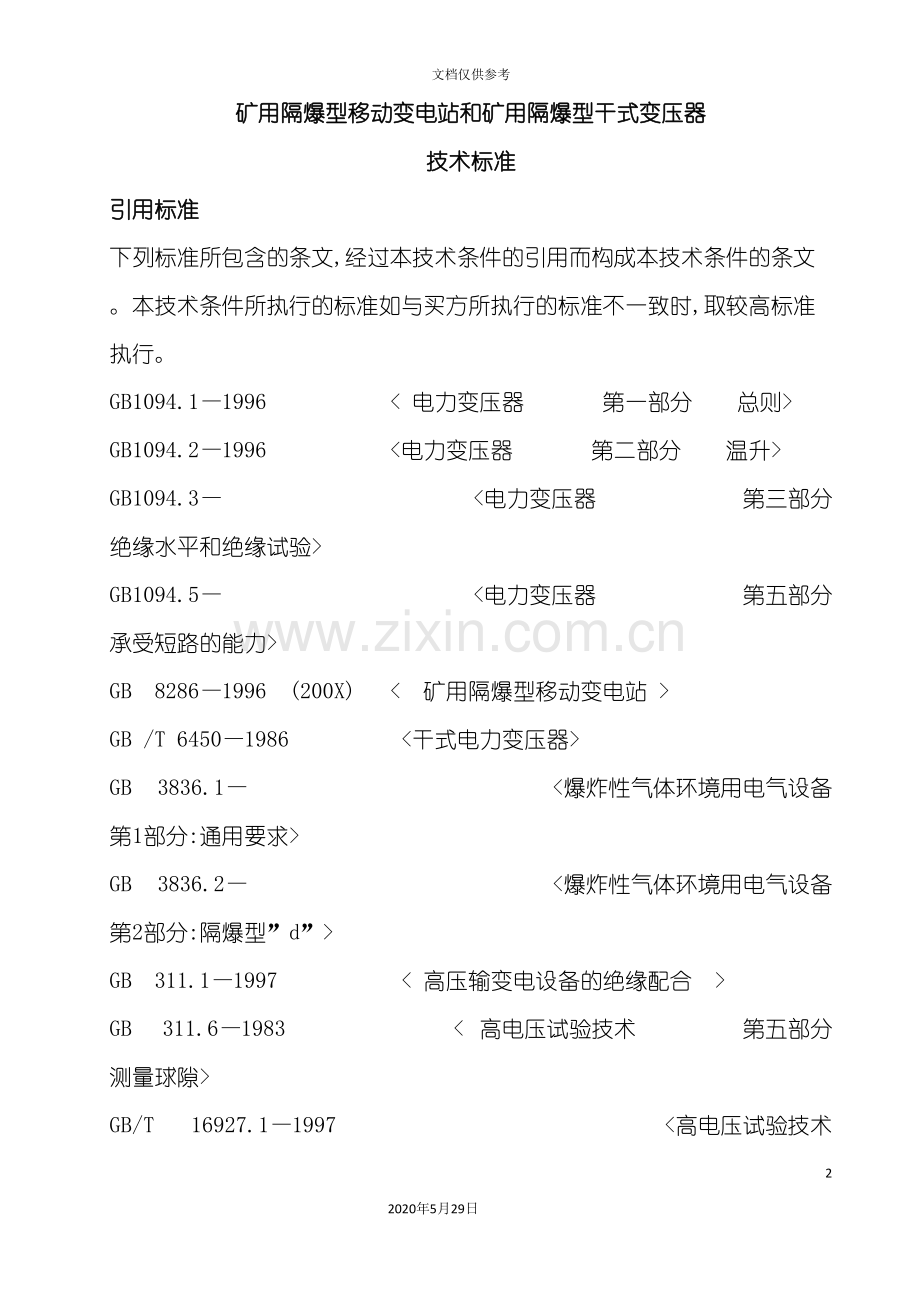

矿用隔爆型移动变电站和矿用隔爆型干式变压器
技术标准
引用标准
下列标准所包含的条文,经过本技术条件的引用而构成本技术条件的条文。本技术条件所执行的标准如与买方所执行的标准不一致时,取较高标准执行。
GB1094.1—1996 < 电力变压器 第一部分 总则>
GB1094.2—1996 <电力变压器 第二部分 温升>
GB1094.3— <电力变压器 第三部分 绝缘水平和绝缘试验>
GB1094.5— <电力变压器 第五部分 承受短路的能力>
GB 8286—1996 (200X) < 矿用隔爆型移动变电站 >
GB /T 6450—1986 <干式电力变压器>
GB 3836.1— <爆炸性气体环境用电气设备 第1部分:通用要求>
GB 3836.2— <爆炸性气体环境用电气设备 第2部分:隔爆型”d”>
GB 311.1—1997 < 高压输变电设备的绝缘配合 >
GB 311.6—1983 < 高电压试验技术 第五部分 测量球隙>
GB/T 16927.1—1997 <高电压试验技术 第一部分:一般试验要求>
GB/T 16927.2—1997 <高电压试验技术 第二部分:测量系统>
GB10237-1988 <电力变压器绝缘水平和绝缘试验 外绝缘的空气间隙>
JB/T10088-1999 <6-220kV级变压器声级>
DL/T572-1995 <电力设备预防性试验规程>
DL/T572-1995 <电力变压器运行规程>
GB2900-1997 <电工名词术语>
JB/T 3956—1985 < 矿用隔爆型馈电开关>
JB/T 5350—1991 <矿用隔爆型电缆连接器>
JB/T 8739—1998 <矿用隔爆型高压配电装置>

矿用隔爆型移动变电站和矿用隔爆型干式变压器
技术服务
1. 产品型号及其含义
矿用隔爆型移动变电站以下列型号作为标识
K B S G Ｚ Ｙ 9 —□/□
高压侧额定电压 kV
变压器额定容量 kVA
性能水平代号
移动
组合
干式
三相
矿用隔爆型

2. 设备到现场后,协助用户进行设备地面试运转及井下的安装和调试以及运行维
护方面的图纸、说明书和有关资料。
3. 向用户的技术人员和使用人员进行技术培训。
4. 整机和配件供应及时,技术服务迅速、及时、彻底,在接到用户反映
的质量问题信息后,在4小时内做出响应,24小时内派出服务人员到达现场及
时处理问题,处理问题不留隐患。
5.终身提供技术服务。

矿用隔爆型移动变电站和矿用隔爆型干式变压器
技术数据
1. 矿用隔爆型移动变电站额定容量、电压组合、联结组标号及性能参数应符合
表1与的规定。
表1矿用隔爆型移动变电站和矿用隔爆型干式变压器性能参数

2. 性能参数的允许偏差 符合应表2的规定。
表2性能参数的允许偏差

矿用隔爆型移动变电站和矿用隔爆型干式变压器
试验项目
测试项目
1.直流电阻不平衡度
干式变压器高低压绕组线直流电阻不平衡度不大于5%(Yyn0,Dyn11联结组也只
测线直流电阻 ),并在试验报告中记录测量值和试验时的环境温度。
2.绕组对地绝缘电阻
绕组对地绝缘电阻测量使用2500V量程为5000MΩ的兆欧表测量。一般情况下绝缘
电阻高压—低压、高压—地应不小于1500MΩ,低压—地应不小于800MΩ。由于绝缘
电阻与环境温度、湿度和产品电压等级、额定容量、产品结构等因素有关,因此如果
绝缘电阻低于上述指标时,应分析原因,并在试验报告中记录。
3.感应耐压
干式变压器感应耐压试验应以1/3试验电压开始,配合测量尽快增加到试验值,试验结束时应尽快降低到试验值的1/3以下,然后再切断电源。施加试验电压为200%额定电压,试验电压的频率为2倍额定频率时,其全电压下的施加时间为60s,当试验电压为3倍额定频率时,其全电压下的施加时间为40s。1 绕组直流电阻测量。
4. 电压比测量及电压矢量关系的校定。
5. 短路阻抗和负载损耗测量。
6. 空载电流和空载损耗测量。
7. 高压负荷开关和低压馈电开关的联锁动作试验。
8. 进行漏电动作和电网电容补偿调整试验。
9. 声级测量。

矿用隔爆型移动变电站和矿用隔爆型干式变压器
设备/材料技术性能描述
一、 技术性能
1. 基本要求
我公司生产的矿用隔爆型干式变压器完全满足用户的要求,空、负载损耗符合
GB8286- ,变压器的电气性能、机械性能、噪音水平符合国家标准。
变压器选用的所有部件应满足各自的标准要求。
2.铁芯
铁芯选用优质进口低损耗硅钢片,空载电流小、噪音低,柱轭采用等截面、45℃
全斜接缝、无冲孔,芯柱采用H级半干性无纬玻璃粘带绑扎结构,铁芯外涂H级三防漆。
3.绕组
同一电压等级的绕组采用同一厂家、同一批次的(无氧)铜导线,绕组采用圆筒式
结构,绕组绝缘采用杜邦公司Nome纸包导线制造的线圈;具有良好的电气强度、机械
强度及耐热性能。
4.变压器承受短路的能力:
变压器在任一分接下,能承受国家标准所规定的短路试验电流值而不损坏或位移。
5.负载能力
变压器能满足GB/T15164<油浸式电力变压器负载导则>规定的要求。
6. 整个器身应经过多次绝缘处理,最后覆盖一层防瓷漆漆膜,具有良好的防潮性能。
7. 主、纵绝缘可靠,热稳定性好,可持续满负荷运行。
8. 为空气自冷式,采用H级绝缘材料组成。
9. 干式变压器箱壳内设有温度监视元件传输线经过低压腔引出,便于外接温控检测
装置,实现温度实时监测及超温报警。
10. 箱体
10.1 干式变压器为上盖开启的箱式隔爆结构,便于用户维修,它由器身、瓦楞箱体、
上盖及分接变换法兰盒、联结组变换法兰盒发、高低压侧接线盒和凸缘滚轮等组成
(轨距600-900可调)式互换结构。整体结构便于井下巷道移动的方便性。该系列产品
具有良好的隔爆性能和足够的机械强度,整体外壳能承受1Mpa的水压而不发生永久变
形或损坏。产品防爆性、散热性等技术性能符合中国最新矿山生产的有关安全规程和
具体行业标准,并适用于贵矿生产使用环境。
10.2 箱体上部设有四个大吊环,为吊起总体用;端盖或顶盖上部小吊环为装配和
检修时起吊端盖或顶盖用。变电站整体固定可靠,可适应侧倾能力为0-15°,且可适
应搬运过程中的震动要求。
10.3 箱体上部设有便于电压调接的分接开关的高压接线盒。
11. 高压出线盒与低压出线盒之间设有电气连锁,出线盒端盖与出线箱之间设有电气
连锁,以保证当出线盒打开的状态下,切断并闭锁向该变压器送电的高压开关。
12. 高压出线盒侧面设有紧急按钮,能够紧急断开向该变压器送电的高压开关。
13. 矿用隔爆型干式变压器的线包引出线与高、低压侧的接线柱连接采用同等材料
焊接。
14. 高低压侧接线腔容积必须满足绝缘间隙及爬电距离的要求。
15. 高低压侧线圈接线柱选用优质绝缘瓷套。
16. 矿用隔爆型干式变压器的底座、轮对、轮对轴承及轮对固定件的机械强度,
应满足井下轨道运输要求。滚轮轨距为600mm和900mm。
17. 变压器铭牌采用不锈钢材料制作,并固定在明显可见位置,铭牌上所标志的
项目内容清晰且牢固。铭牌上标志的项目符合国家标准GB3836.1中第27章的规定。
18. 在未设有电气联锁装置的法兰盖上,都设有”严禁带电开盖”警告标志牌,提醒
操作者在操作时必须断电开盖。
19. 干式变压器使用要求
当干式变压器作为矿用隔爆型干式变压器独立使用时,应装设联锁装置和急停
按钮,在紧急情况下能切除进线高压电源;或者设置”断开电源后开盖”的警告
标志牌。
20. 法兰
额定电压6kV和10kV的干式变压器与低压馈电开关或低压保护箱相连接的法兰
尺寸、额定电压为6kV的干式变压器与高压负荷开关或高压真空开关相连接的法兰尺
寸都应符合图1的规定;额定电压为10kV的干式变压器与高压负荷开关或高压真空
开关相连接的法兰尺寸、干式变压器低压额定电流大于630A与低压馈电开关或低压保护箱相连接的法兰尺寸都应符合图2的规定。

21. 扭转强度
绝缘套管和接线柱须能承受表8所规定的力矩作用,连接件与绝缘套管不得转
动和损坏。

22. 导线引入装置
干式变压器导线引入装置应符合GB3836.2— 第16条的规定。
23. 接地
干式变压器外壳和接线盒内须设有接地螺栓,并在其附近明显处标有
” ” 符号。其接地螺栓的规格应符合下列规定:
a.干式变压器外壳接地螺栓≥M12;
b.接线盒内接地螺栓当导电芯线截面≤35mm2时,不小于连接导线截面之半的螺栓
直径,但至少等于连接35mm2芯线的螺栓直径。
24. 标志
干式变压器壳体上铭牌附近应有明显的”ExdI”凸纹标志牌,并涂红色漆。
干式变压器壳体明显处应有”MA”标志牌。
25. 固定
干式变压器器身与外壳固定必须牢固可靠,所有紧固件应有防止松动的措施。
26. 涂漆
干式变压器的壳内及出线盒内涂防锈漆,并用1321耐弧漆覆盖;壳体外表面
涂防锈漆后再涂以桔黄色或浅色面漆。
干式变压器的器身用1321耐弧漆覆盖。
27. 防锈
凡用黑色金属制作的零部件均应采取防锈措施。
28. 外壳结构及参数
干式变压器外壳结构及参数应符合GB3836.1~GB3836.2— 的有关规定。
29. 粘接剂
绝缘套管的粘接剂应能持久承受设备正常运行时产生的最高、最低温度作用,
而保持其稳定性。
30. 密封圈
干式变压器引入装置中橡胶密封圈应符合GB3836.1— 中有关规定。装密
封圈的孔径D0与密封圈外径D配合的直径差应不大于表9之规定。

31.耐潮性能
干式变压器有耐潮要求,干式变压器湿热试验按GB3836.1附录C的规定进行
二、组件
2.1 矿用隔爆型移动变电站用高压负荷开关
移动变电站的高压侧配套装置;由能带负载操作的刀开关和隔爆外壳构成的开关
电器(专用负荷开关)。在正常情况下,主要用作分、合空载干式变压器,特殊情况
下可带负载分闸。
2.2 矿用隔爆型移动变电站用高压真空开关
移动变电站的高压侧配套装置;在正常条件下,对干式变压器及以下设备实行不
频繁通、断操作并起保护作用,即当高压真空开关后级出现过载、短路、欠电压等故
障时,能自动分断电路的带有隔爆外壳的器件。
采用全数字化综合保护,全中文液晶显示,控制和保护系统具有故障诊断巡检、
故障记忆、参数设置方便、保护功能齐全、质量稳定、动作灵敏可靠、能够实时监测
并数字化显示运行状态及汉字故障指示,便于系统使用、维护和故障判断处理等优点,
方便使用、维护和故障判断处理。具备远程通讯接口控制功能。
2.3 矿用隔爆型移动变电站用电缆连接器
将矿用橡套电缆连接在高压负荷开关或高压真空开关、低压馈电开关或低压保
护箱上的带隔爆外壳的器件。
2.4 矿用隔爆型移动变电站用低压馈电开关
移动变电站的低压侧配套装置;在正常情况下,对用电设备实行不频繁通、断
操作并起保护作用,即当电路内出现过载、短路、欠电压或绝缘电阻低于规定值时,
能自动分断电路的带有隔爆外壳的开关电器。
2.5 矿用隔爆型移动变电站用低压保护箱
移动变电站的低压侧配套装置;在正常情况下,分配低压侧的负载,对过载、
短路、漏电、绝缘、监视、欠压进行检测,并反馈至高压开关,实现保护并带有隔爆
外壳的保护电器。

矿用隔爆型移动变电站和矿用隔爆型干式
变压器技术文件

矿用隔爆型移动变电站出厂时应附有以下技术文件:
1. 矿用隔爆型移动变电站和矿用隔爆型干式变压器外型图(包括矿用隔爆型移动
变电站和矿用隔爆型干式变压器总体外形尺寸、各种重量);
2. 矿用隔爆型移动变电站和矿用隔爆型干式变压器铭牌或铭牌标志图;
3. 生产许可证、产品合格证、煤矿矿用产品安全标志证书、防爆合格证;
5. 产品试验报告,包括矿用隔爆型移动变电站出厂、型式和特殊试验报告、
主要组部件试验报告;
6. 矿用隔爆型移动变电站和矿用隔爆型干式变压器安装使用说明书(包括安装
调试、运行维护等事项和方法,对安装、矿建要求必须明确提出);

矿用隔爆型移动变电站和矿用隔爆型干式
变压器供货范围

一、 使用环境条件:
矿用隔爆型移动变电站和矿用隔爆型干式变压器能够在以下使用条件,在额定
容量下持续运行。
a. 海拔不超过1500m
b. 环境温度
最高气温 +40℃
最热月平均温度 +30℃
最高年平均温度 +20℃
最低气温 -5℃
c. 空气相对湿度不超过95%(25℃时);
d. 在有甲烷混合气体和煤尘,且有爆炸危险的矿井中;
e. 无强烈颠簸、震动和与垂直面的倾斜度不超过15°的矿井中;
f. 无足以腐蚀金属和破坏绝缘的气体和蒸汽;
g. 无滴水的场所;
h. 电源电压的波形近似于正弦波;
i. 三相电源电压近似对称。
超出正常使用条件的 特殊使用条件由用户和制造厂协商确定。
二、 矿用隔爆型移动变电站和矿用隔爆型干式变压器供货表:
