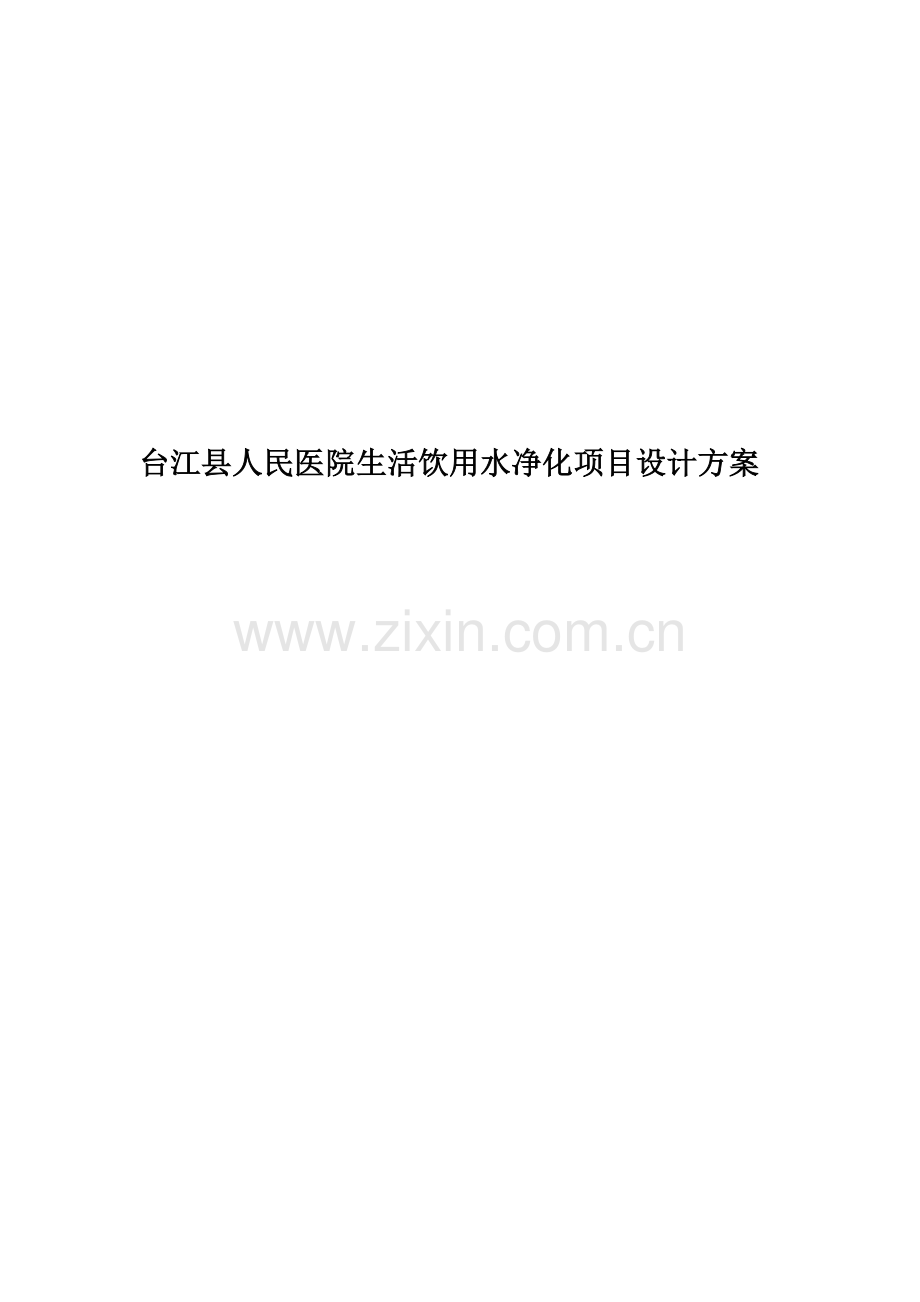

台江县人民医院生活饮用水净化项目设计方案

万家康净水

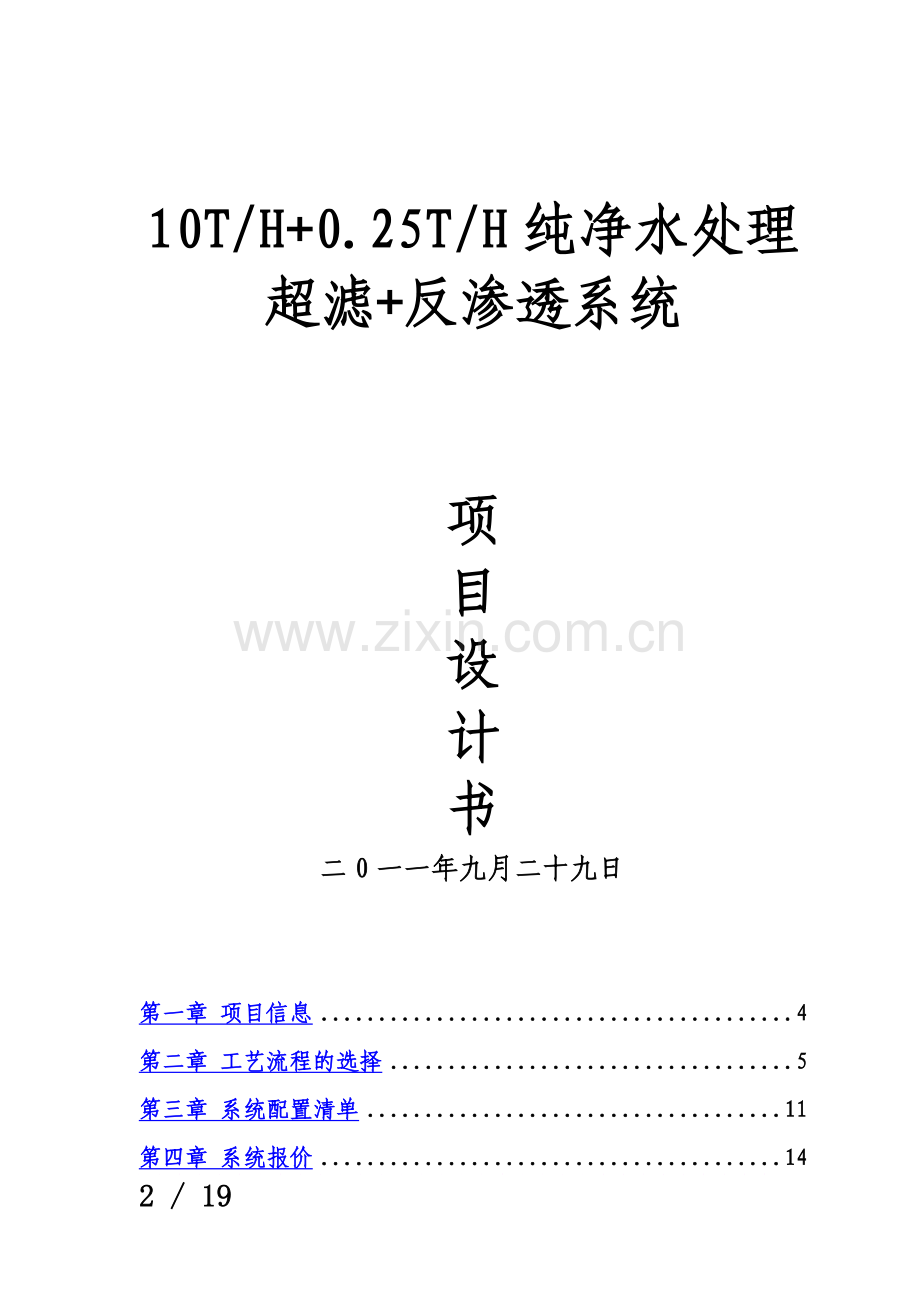

10T/H+0.25T/H纯净水处理超滤+反渗透系统

项
目
设
计
书
二0一一年九月二十九日

第一章 项目信息 4
第二章 工艺流程的选择 5
第三章 系统配置清单 11
第四章 系统报价 14
第五章项目质量保证措施及承诺 18

第一章 项目信息
1. 设计水量：
超滤系统设计产水量每天200吨+每天2吨的纯净水。
2. 原水水质：
地下水

3. 系统出水要求
生活水标准；直饮水标准
4、技术保证
产水量： 生活水： 10t/h :；直饮水：0.25t/h
回水率： 超滤： ＞90% ；反渗透：＞60%
5、 环境条件
5.1. 设备安装在室内，设备间室内温度：常温
5.2. 室外环境温度范围（累年极端最高和最低温度）：
5.3 室外年平均相对湿度：
5.4 地震烈度： 8 度
6、设计依据
※ 中华人民共和国《水污染防治法》
※ 中华人民共和国《生活饮用水卫生规范》
※ 《超滤膜设计导则》
※ 《超滤膜技术手册》
※ DL5028-93《电力工程制图标准》
※ JB/T2982-99《水处理设备技术条件》
※ JB/T74-94《管路法兰技术条件》
※ JB/T75-94《管路法兰类型》
计量泵采用美国石油协会（API）API676标准及GB7783《计量泵试验方法》
控制设备、测量仪表和电器设备的设计、制造应符合有关规定和标准。
安装、调试和验收执行现行的国标、部标有关的规程、规范和规定。
7、 设计原则
1、采用先进、实用、可靠的超滤膜处理技术，确保处理后用水指标稳定。
2、严格执行国家环保政策，符合国家有关法律、法规、标准、规范以及地方法规；
3、根据水进出水要求，选用成熟可靠、高效节能、占地少、经济实用的处理工艺，确保水处理效果，减少项目投资及日常费用；
4、工艺流程简洁通畅，整体布置简洁、合理、美观符合厂区统一规划，要求设施布局与周边环境协调，不对周边环境造成二次污染；
5、控制总体投资，工程造价合理，保证长期安全平稳运行，降低日常运行成本；
6、 管线合理布置充分利用现有的设置及现有的地形条件；
7、 处理施设整体工程施工周期短，安装、检修方便，易于管理；
8、 安全措施得当，避免隐患。
第二章 工艺流程的选择
一、工艺路线及简述
生活用水

滤

净

水

箱

超

滤

保安过滤器

滤

软化过滤器

滤

活性炭过滤器

滤

石英砂过滤器

滤

地下水

反渗透

直饮水

二、工艺流程说明：
石英砂过滤器：
内装精选酸洗石英砂。当水从上流经滤层时，水中部分的固体悬浮物质进入上层滤料形成小孔眼，受到机械阻留作用被滤料的表面层所截流。同时，这些被截留的悬浮物之间又发生重叠和架桥作用，就好象在滤层的表面形成一层薄膜，继续过滤水中的悬浮物质，这种过滤作用不仅滤层表面有，而当水进入中间滤层也有这种截留作用，此外，由于滤料彼此之间紧密地排列，水中的悬浮物颗粒流经滤料中那些弯弯曲曲的孔道时，就有更多的机会及时间与滤料表面相互碰撞和接触，于是，水中的悬浮物在滤料的颗粒表面与凝絮体相互粘附，使水进一步得到净化。过滤器通过定期反洗可实现再生。
整套石英砂过滤器是由玻璃钢罐体、控制阀门、高性能活性炭、布水器、连接管路组成。
活性炭过滤器：
活性炭过滤器内装活性炭,用粗石英砂作支撑层可吸附水中的余氯以及悬浮性的胶体、部分有机物、去除微生物、重金属及异味。过滤器通过定期反洗可实现再生。
整套活性炭过滤器是由玻璃钢罐体、控制阀门、高性能活性炭、布水器、连接管路组成。
软化水过滤器：
软水器通过离子交换过程来降低硬度，其所采用的树脂为钠型的阳离子交换树脂。
当水流经过钠离子软化器时，水中的Ca2+和Mg2+与树脂中的Na+发生交换。随着Ca2+和Mg2+被树脂置换成Na+的过程进行,水中Ca2+和Mg2+含量逐渐降低，同时等量的Na+不断增加，而水中的HCO3-和Cl-等阴离子含量没有变化；因此水中的含盐量不会发生太大的变化。
在软水器的离子交换过程中，水中Ca2+、Mg2+被RNa型树脂中的Na+置换出来后存留在树脂中，使离子交换树脂由RNa型变成R2Ca或R2Mg型树脂。其软化过程离子反应式为
Ca2+ + 2RNa = R2Ca + 2Na+
Mg2+ + 2RNa = R2Mg + 2Na+
一套软化器是由软化罐体、控制阀门、软化树脂、布水器、再生装置、连接管路组成。
保安过滤器：
为防止膜元件在运行过程中被固体颗粒损害，在进入膜之前设有一台5mm的保安过滤器，其作用是截留来自预处理出水中大于5mm的颗粒进入膜系统。这种颗粒经高压泵加压后可能击穿膜组件，造成大量污染的情况。本系统保安过滤器采用熔喷聚丙烯滤芯，深层过滤，具有纳污量大、寿命长、易更换的优点。当过滤器进出口压差大于设定值（通常为0.07-0.1MPa）时应当更换。
超滤：
超滤膜是一种纳米级的薄膜，它能有效的去除原水中的细菌、微生物、病毒、大肠杆菌以及一些大分子的有机物和水中所有不溶解性的胶体等，使处理出水浊度≤0.1NTU 、SDI≤1，处理出水可完全满足国家生活饮用水的水质要求。
超滤技术介绍
1、超滤的机理和特点：
超滤膜是利用纳米级的物理孔径对料液中的物质进行分离.净化.纯化和浓缩；主要功能是祛除液体中的悬浮物.胶体.微生物.细菌.病毒.大分子有机物.脱色.除油；降解液体的浊度.COD和BOD超滤主要去除原水中的悬浮物、胶体、色度、浊度、有机物、细菌和大肠杆菌等杂质。超滤膜技术已经用于海水淡化、中水回用、反渗透系统的预处理、冷凝水处理和超纯水制备中，该技术与常规预处理相比，具有标准化设计，投入少，产量高，无需连续加药，稳定性高，需劳动力少，占地面积小，自动化程度高，操作方便等优点。
超滤系统的主要处理单元为超滤装置。超滤膜分离技术具有占地面积小、出水水质好、自动化程度高等特点。本系统采用90-100K型号超滤膜作为本分离系统的核心处理部件，90-100K超滤膜采用材质为改性PVC的中空纤维，其表面活化层致密，支撑层为双排脂状结构，故拉伸强度高、跨膜压差小、反洗效果好、抗污染、使用寿命长，且能长期保证产水水质，对胶体、悬浮颗粒、色度、浊度、细菌、大分子有机物具有良好的分离能力。
2、主要技术参数
超滤装置采用错流过滤、频繁反洗的全自动连续运行方式。
微生物细菌去除率：99.99%
悬浮物去除率：100%
产水水质：浊度≤0.2 NTU
SDI≤1
微生物、细菌、大肠杆菌、病原体（祛除率）>99.99%
操作温度： 5-45℃
设计压力： ≤0.2MPa
3、 主要特点：
3.1、 中空纤维表面活化层孔隙率高，故纤维单位面积产水量大；
3.2、中空纤维强度高，采用自动频繁反向冲洗工艺，使组件可在错流过滤状态下工作，化学清洗同期大大延长；
3.3、低操作成本；
4 反洗用水后的产水量设计
此类水质建议选择90分钟反洗1次及正洗2次，每次全过程在2分钟之内，反洗又分上反洗和下反洗，上、下反洗各30秒，正洗15秒。
4.1正冲设计：
系统制水运行每60分钟后要进行一次正冲15秒钟，正冲使用原水及原水泵，阀门及操作过程控制见图纸。
4.2反洗设计：
正冲后进行一次反洗，分上下反洗两个动作反洗,每个动作30秒,合计反洗时间为60秒，反洗水采用超滤产水。
反冲压力：≤0.20MPa
4.3化学清洗设计：
化学清洗依据：
（1）当透膜压差(TMP)达到0.05Mpa;
（2）每隔1-6个月
化学清洗具体流程
酸液浸泡60分钟
排除酸洗药剂
酸液循环清洗60分钟

碱液循环清洗60分钟
碱液浸泡60分钟
清水冲洗至PH=7

正常制水
清水冲洗至PH=7
排除碱洗药剂

超滤系统工作流程
运行60min
正冲15s
正冲15s
上反洗30s
上反洗30s

反渗透：
对透过的物质具有选择性的薄膜成为半透膜。一般将只能透过溶剂而不能透过溶质的薄膜视为理想的半透膜。当把相同体积的稀溶液和浓液分别置于一容器的两侧，中间用半透膜阻隔，稀溶液中的溶剂将自然的穿过半透膜，向浓溶液侧流动，浓溶液侧的液面会比稀溶液的液面高出一定高度，形成一个压力差，达到渗透平衡状态，此种压力差即为渗透压。渗透压的大小决定于浓液的种类，浓度和温度与半透膜的性质无关。若在浓溶液侧施加一个大于渗透压的压力时，浓溶液中的溶剂会向稀溶液流动，此种溶剂的流动方向与原来渗透的方向相反，这一过程称为反渗透
反渗透，英文为Reverse Osmosis，它所描绘的是一个自然界中水分自然渗透过程的反向过程。早在1950年美国科学家DR.S.Sourirajan有一回无意中发现海鸥在海上飞行时从海面啜起一大口海水，隔了几秒后吐出一小口的海水。他由此而产生疑问：陆地上由肺呼吸的动物是绝对无法饮用高盐份的海水，那为什么海鸥就可以饮用海水呢？这位科学家把海鸥带回了实验室，经过解剖发现在海鸥
囔嗉位置有一层薄膜，该薄膜构造非常精密。海鸥正用了这薄膜把海水过滤为可饮用的淡水，而含有杂质及高浓缩盐份的海水则吐出嘴外。这就是以后反渗透法（Reverse Osmosis 简称 R.O）的基本理论架构。中国建设部指出：反渗透技术在未来20年内将是最有效、最关键的水处理方式。本系统在直饮水方面就采用的反渗透技术。
反渗透是目前水处理系统设备中应用最广泛的一种脱盐技术，具有极高的脱盐能力，且运行安全、灵活，操作简单。它是整个设备的核心部分，逆渗透膜是一种只允许水分子通过而不允许其它溶质通过的半透膜，它的孔径<10 ×10-10m,因此它能滤除大部分的各种无机盐离子、水中有机物（如三卤甲烷中间体、胶体、悬浮物、微生物、细菌、藻类、霉类等）、热源、病毒等物质。
原水经前面预处理后的水经反渗透RO膜主机深层分离处理后，使有益于人体健康的水通过，不利于人体健康的水排除，脱盐率98%。

第三章、设备主要配置明细
序号
名称
规格　
数量
单位
备注

一、预处理部分

1
原水泵
CHL12-30
1
台
不锈钢/南特

2
多介质过滤器
Φ750×1850㎜
1
个
玻璃钢罐

手动阀门控制
1
套
配套

3
活性炭过滤器
Φ750×1850㎜
1
个
玻璃钢罐

手动阀门控制
1
套
配套

4
软化处理器
Φ750×1850㎜
1
个
玻璃钢罐

自动阀门控制
1
套
配套

盐箱500L
1
套
配套

吸盐阀
1
套
配套

5
活性炭
混合目
8
包
优质果壳碳

6
石英砂
混合目
18
包
酸洗砂

7
阳树脂
HY1001
22
包
海德能

8
中心管及上下布水器

3
套
配套

9
压力表
0~1MP
1
套
充油式

10
系统连接管路

1
套
食品级U-PVC

二、保安过滤系统

1
保安过滤器组件
过滤器
1
套
不锈钢

滤芯40″
5
支
喷熔

2
压力表
0~1MP
1
套
充油式

三、超滤系统
1
超滤膜装置
产水量：10m3/h
1
套
北京英特环科

回收率：90%

超滤膜组件
型号：HUF-90F(常规型）
21
支
北京英特环科

有效膜面积：4.1m2

截留分子量：100K

产水量：0.5m3/h

超滤运行进水电动阀
型号：DN50
1
个
大宇合力

超滤运行产水电动阀
型号：DN50
1
个
大宇合力

超滤错流排放电动阀
型号：DN50
1
个
大宇合力

超滤反洗进水电动阀
型号：DN80
1
个
大宇合力

超滤反洗上下排放电动阀
型号：DN80
2
个
大宇合力

超滤正洗进水电动阀
型号：DN50
1
个
大宇合力

超滤正洗排水电动阀
型号：DN50
1
个
大宇合力

6
流量计
35GPM
2
支
有机玻璃

压力表
0~1MP
4
套
充油式

2
机架
材质：不锈钢
1
台
北京英特环科

本体连接管路

1
批
北京英特环科

3
超滤反洗系统

超滤反洗水泵
型号：CHL16-30
1
台
杭州南方

流量：20m3/h

扬程：27m

手动蝶阀
型号：DN80
2
个
大宇合力

止回阀
型号：DN80
1
个
大宇合力

压力表
0~1MP
1
套
充油式

反洗加酸装置

1
套
北京英特环科

加药箱
容积300L
1
个
北京英特环科

材质：PE

计量泵
型号：DM-R-20-03-X
1
台
新道茨

流量:20L/h

扬程：7bar

四、反渗透系统

1
高压泵
CDL2-12
1
台
不锈钢/南特

2
压力容器
4040-W1
1
支
玻璃钢

3
反渗透膜
ESPA2-4040
1
支
海德能

4
流量计
5GPM
2
支
有机玻璃

5
高压开关
HS220
1
台
配套

6
低压开关
HS206
1
台
配套

7
电导率仪
CM-230
1
块
科达

8
电磁阀
6″
1
个
铜阀

9
电磁阀
6″
1
个
铜阀

10
低压表
0-1MPa
2
个
充油式

11
高压表
0-3MPa
2
个
充油式

12
浓水调节阀

1
个
铜阀

13
连接管

1
批
北京英特环科

五、电控系统

1.
控制系统

3
套
北京英特环科

多介质软化部分
自动控制头加手动控制
1
套
北京英特环科

超滤部分
PLC控制 型号：S7-200
1
套
西门子

2
电器元件

3
套
施耐德

3
控制箱

3
套
北京英特环科

4
电线电缆

3
套
国产

六、其他

1
臭氧发生器
SJ-5g
1
台
配套

2
液位控制器

1
套
配套

3
纯水箱
100L
1
个
不锈钢

4
净水水箱
10000L
1
台
PE

5
液位控制器

1
套
配套

6
紫外线杀菌器

1
套
配套

四、设备报价
以上全套设备报价：￥20.580万元
(大写：贰拾万伍仟捌佰圆整)
此价格含安装、运输、调试费

五、 项目质量保证措施及承诺
1 本工程的质量控制计划
（1）本工程将严格按照我公司的质量保证体系的要求，严格按要求开展各项工作。
（2）本工程中，如有关部门提出特殊的质量要求，现有的质量体系文件不能覆盖时，将制定专项质量计划。
（3）对无特殊要求的子项目，明确质量策划的内容。
（4）在项目实施的各个阶段，明确设计依据，明确各专业的设计原则和设计控制进度。
（5）根据要求开展具体的设计作业，在设计作业中实行设计全过程的质量控制，在设计接口、设计输入、设计输出、设计评审、设计验证、设计确认和设计变更等方面均按照我公司的质量保证体系的要求执行。
（6）在设计过程中出现的质量问题，通过设计校审和验证，及时予以解决，在设计以后发现的质量问题，及时进行返工或更改并采取相应的纠正和预防措施，对各项措施进行实施效果验证。
（7）对从事与设计质量有关的人员进行必要的培训，使各级设计人员明确职责，保证设计质量得到有效的控制。
（8）在施工过程中实行施工全过程的质量控制，做好质量计量和检查工作。施工过程出现的质量问题及时进行返工或更改并采取相应的纠正和预防措施，对各项措施进行实施效果验证。
（9）设备交付时，提供操作、调试、维修的全套技术资料，包括使用说明书、操作和维修。
（10）维修手册中应含总装图、电路图、气路图、工艺管路图，并列出控制设备、控制元件、易耗品以及易磨损的部件名称、型号、规格、制造商或供应商，以便用户可以随时修理与维护设备。
2 本工程的质量保证措施
（1）针对本工程的特点，实施严格的设计、施工全过程控制，明确项目管理架构。
（2）项目管理成员组织编制进度计划。
（3）各专业设计原则编制与会审。
（4）各专业接口的实施管理。
（5）专业方案、总体方案的评审与优化。
（6）各专业设计文件的校审。
（7）设计文件总体审定。
（8）对影响质量的各项活动要明确责任、目的和范围。
（9）对质量要素进行控制，以及何人、何地、何时、如何做。
（10）工程设计、施工严格执行校审制度，以保证工程质量。
（11）校审程序共三级，即校对校核、审核、审定。
3 质量保证承诺
我公司提供的所有设备均是全新的、未曾使用过的，采用的均为合格的材料，保证质量、规格和性能。
设备交付使用后无偿提供为期一年的技术支持与服务，非人为操作
失误造成的零、部件损坏由制造方负责无偿更换。一年后继续提供终身有偿技术服务。
各项技术性能及运行指标均达到或优于有关设备行业标准要求。
若提供设备的零部件或整机有缺陷，我公司免费更换，终身保修。
（1）质保期内服务承诺
① 我们保证提供的设备均为合格产品。
② 产品质量达不到技术要求的设备可退货。
③ 在质保期内实行相应的质量保证服务。因客观原因所限，确实未发现不合格产品，在甲方现场安装结束或经过一段时间的运转，因质量问题而发生设备运行故障时，只要甲方通知我公司，我公司将在5小时内有正式明确的回应。
（2）质保期外服务承诺
① 在质保期后，我公司对甲方使用中出现问题保证随时给予解答。
② 在质保期后，如甲方要求，我公司可以对产品进行检修，在检修过程中只收取材料成本费用，其余费用全免。
③ 因客观原因所限，确实未发现不合格产品，在甲方现场安装结束或经过一段时间的运转，因质量问题而发生设备运行故障时，只要甲方通知我公司，我公司将在5小时内有正式明确的回应。我司将派员到达甲方现场解决问题和排除故障。
④ 承诺每年到现场回访一次，解决有关问题。
在选取产品中，从工程出发，多为甲方及以后运用管理着想，吸取以往经验，做好甲方参谋。
（5）项目施工过程中服务的承诺
① 我们保证在工程开工后现场代表人员与甲方密切配合，解决工程中出现的技术问题。
② 现场人员根据需要配备交通工具，以解决现场人员的交通问题。
③ 我们保证派出具有良好敬业精神的技术人员进驻工程现场。
（6）调试、试运行中的服务
① 派出专业调试人员对整个工程进行调试；
② 对工程设施及主要设备的安装调试、使用效果及存在问题，从运行管理角度向甲方提出咨询意见；
③ 在调试阶段，对水质进行试验、监测，对试验、监测结果进行分析，对调试及时作出相应调整，使工程达到预期最佳设计效果。
