LNG事故应急预案成形

23
2020年4月19日
文档仅供参考

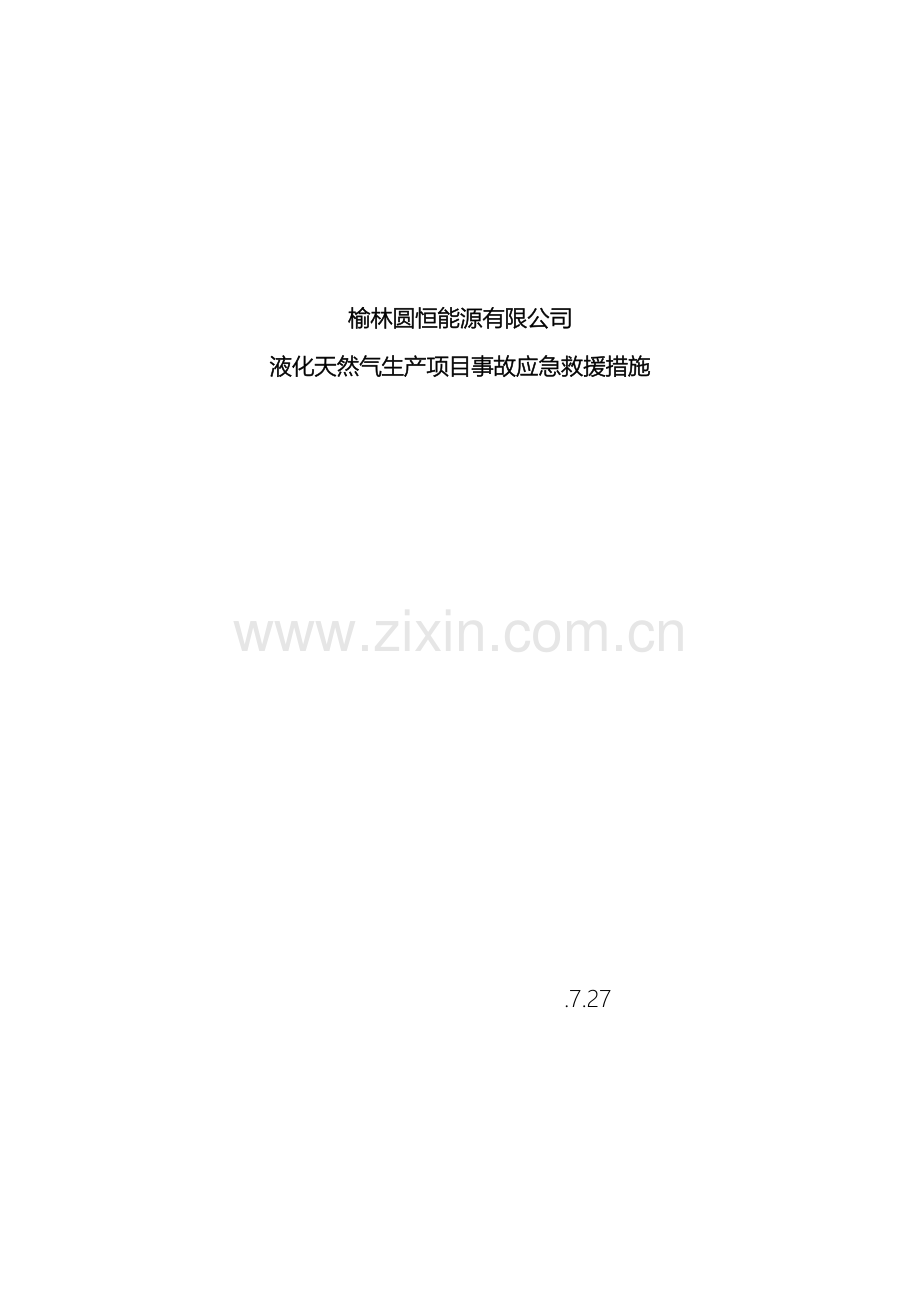

榆林圆恒能源有限公司
液化天然气生产项目事故应急救援措施

.7.27

一、 目的意义
榆林圆恒能源有限公司液化天然气生产项目生产过程高压、低温，生产原料、产品易燃易爆。为了应对各种突发的事件（火灾、爆炸、人生伤亡、财产损失等），减少突发事件对人、财产、环境造成的不利影响，特制定本事故应急救援措施。
二、 组织机构
组长：待定
副组长：待定
组员：待定
事故抢险一组：待定
事故抢险二组：待定
事故抢险三组：待定
消防供水小组：组长：待定 副组长：待定
组员：待定
通讯联络小组：组长：待定 副组长：待定
组员：待定
现场警戒小组：组长：待定
组员：待定
现场救护小组：组长：待定 副组长：待定
组员：待定
后勤保障小组：组长：待定 副组长：待定
组员：待定
三、组织机构职责
组长：*对事故灾害作出正确的辨别和评价。
*带领、指挥组员及应急小组处理所有遇到的突发事件并实施相应的应急计划。
*在紧急情况下负责指挥人员撤离到安全地方。
副组长：*协助组长处理突发事件，服从组长命令。
*组长不在时行使组长职责。
组员：*听从组长的指挥和命令。
*协助组长、副组长作好应急一切工作。
*按事故应急救援措施实施应急计划。
通讯联络小组：*按组长的批示及时联络相关部门：公司指挥部、火警119、防爆警察110、紧急救护120、当地政府及当地驻军。
消防供水组：*按组长的指示第一时间启动工厂消防设施，给抢险供水。
事故抢险组：*按组长的指示结合现场险情，实施抢险。
现场救护组：*按组长的指示，配合120做好伤员救护工作
现场警戒组：*按组长指示，配合110封锁现场、隔离外部人群和车辆。
后勤保障小组：*按组长的指示，做好抢险的后勤保障工作。
四、安保装置及物资准备
1、安保装置：包括工厂的泄压放空系统、自控及紧急停车系统、安全监护系统、防雷系统、消防系统。
2、消防设备物资准备
设施、物资名称
数 量
作 用
消防水储罐
2个
保证火灾延续供水6小时
消防泵
3台
保证消防系统长期使用的水压0.8MPA
消防稳压泵
2台
维持平时消防管网的水压0.8MPA
消防栓
42个
工厂关键部位提拱消防水
消防水炮
6个
高位险情提供消防水及灭火及冷却保护
水源井
1口
保证长期提供消防用水
移动式高倍数
泡沫发生器
台
抑制泄漏LNG的汽化速度,控制LNG、NGL流淌火灾
推车式灭火器
台
灭火
手提式灭火器
台
灭火
消防沙池
个

消防沙
m3

消防水龙带
盘

消防桶
个

消防锹
把

防毒面具
套

防爆工具
套

五、 应急组织
*当各种险情发生时，组长按照相应应急计划组织组员及各小组进行抢险。
*对事故灾害做出正确的辨识、评估。当工厂应急力量不足时，向上级地方政府、消防部门、当地驻军请求支援。
*给上级应急组织分发危险品分布图、安全消防设施图。
*需要撤离时将厂内所有人员集中点名清点人数。
六、紧急救援服务机构
火警：119
防爆警察：110
紧急救护：120
公司：
七、事故应急具体救援措施
（一）LNG储罐泄漏火灾
根据现场情况，启动预案
1、当班内操立即通知应急组织机构组长，当班班长手动触发ESD系统全厂停车，拉响警铃，通知上游供气单位。
2、各机构人员快速到位、各应急小组紧急集合，等待指令。
3、组长指示险情小组切断与火灾源有关的相关流程和电源。
4、组长指示消防供水小组启动消防水泵。
5、组长立即组织抢险小组穿戴好防护用具,动用工厂一切消防设施(消防炮、消防栓、各种灭火器等)进行抢险灭火。当火势较大工厂设施不足时，尽力控制火灾的扩散，等待消防队的支援。
6、通讯联络小组第一时间按组长的指示，联络相关部门（110、119、120、公司应急指挥中心、当地政府、当地驻军），指引消防车到位，并负责向上级救援人员发放工厂消防设施图，工厂平面图，危险品分布图等。
7、抢险小组按组长的指示，配合上级救援人员进行抢险灭火。
8、警戒小组配合110，拉出警戒线、封锁现场、隔离外部人群和车辆。
9、当有人员伤亡时，救护小组配合120救护伤员。
（1） 10、险情排除后，清理现场，确认无安全隐患后，由工厂领导安排恢复生产，并本着事故处理三不放过的原则对职工进行安全教育。
（二）、 LNG泄漏
（一）轻微泄漏的处理
1.1 当生产区内发生天然气泄漏事故时，天然气报警仪会发生报警。
如果判断天然气泄漏时间不长，天然气浓度还不足以使人产生窒息，操作人员应戴上防毒面具或呼吸器，在没有天然气泄漏的场所触摸接地金属释放掉身上的静电后进入现场，按照就近切断的原则迅速关闭天然气泄漏点前后阀门，切断的两阀门间如果有放空阀应打开放空，然后迅速报告值班领导和维修班协调处理。
1.2 如果是阀门、法兰的盘根、垫子泄漏，则加好盘根、更换垫片。
1.3 如果是管线焊缝等处泄漏，需动火时，则应按照动火操作规程，办理动火分析，合格后进行处理。
1.4 严格按照压力容器和压力管道操作规程和设备操作规程进行。
1.5 必须使用铜制防爆工具。
（二） 大量泄漏的处理
当生产区内发生大量天然气泄漏事故且时间较长时，天然气报警仪会发生报警，当生产区发生大量天然气泄漏事故，天然气浓度足以使人产生窒息时，首先操作人员应迅速报告值班领导，按照就近切断的原则在DCS系统上关闭天然气泄漏点前后阀门，同时组织人员戴上防毒面具或呼吸器，在没有天然气泄漏的场所触摸接地金属释放掉身上的静电后进入现场，打开泄漏点的放空阀进行放空。同时疏散组组织人员拉警戒线进行疏散、警戒和监护：禁止机动车辆和无关人员进入危险区；一旦发现现场操作人员有窒息晕倒的情况，应及时将人员撤离到安全的地方，抢救组依照情况采取人工呼吸、吸氧等紧急处理措施，然后迅速送往就近的医院进行治疗，必要时拨打120急救电话及请求外部救援，并启动本应急预案。
（三）、天然气中毒事故的处理
天然气的主要成分是甲烷、乙烷、丙烷及丁烷等低分子量的烷烃，还含有少量的硫化氢、二氧化碳、氢、氮等气体。管输天然气的甲烷含量在99%以上。
3.1天然气的中毒表现主要为窒息。早期有头晕、头痛、恶心、呕吐、乏力等，严重着出现直视、呼吸困难、四肢强直、去大脑皮质综合症等。拨打120急救电话的同时，进行后述急救方法。
3.2 急救
3.2.1迅速将病人脱离中毒现场，吸氧或新鲜空气。拨打120急救。
3.2.2急救人员不能盲目施救，防止事态扩大，首先应进行个人防护、穿戴防毒面具或呼吸器，所有人员必须学会自救和伤员抢救措施，会人工呼吸、吸氧、伤口处理、绑扎以及伤员运送等。
（四）、 低温冻伤事故处理
装置涉及－162℃的低温，人体皮肤直接与低温物体表面接触时皮肤表面的潮气会凝结并粘在低温物体表面上，皮肤及皮肤以下组织冻结，很容易撕裂。粘接后，可用温水冲洗的方法使皮肉解冻，然后再揭开。低温液体粘度较低，它们会比其它液体更快地渗进纺织物或其它多孔的衣料里去。在处理与低温液体或蒸气相接触的任何东西时应戴上无吸收性的宽松的手套（PVC或皮革制成），如有可能发生激烈的喷射或飞溅时应使用面罩或护目镜来保护眼睛。拨打120急救电话。
（五）、 电气火灾事故预案
5. 1 当发生电气火灾事故时，首先要尽快切断电源。拉闸时要用绝缘工具操作。
5.2 如是变压器室内着火，可直接拉开变压器室内隔离刀闸（拔住插销，攥住塑料把手用力下拉）。
5.3 如是其它部位电气火灾，要先切断附近相关电源空气开关。拔出插头等，若一时找不到相关电源开关，可直接切断低压配电间总电源开关（市电进线总开关和发电机进线总开关）。
5.4 电源切断后，立即用CO2,或者干粉灭火器灭火，也可用沙子等覆盖住着火部位，并同时拨打119火警电话报警。
5.5 若火灾已经扩大，无法断电，则需要带电灭火。这时只使用干粉、二氧化碳等不导电的灭火器灭火，且灭火喷嘴离带电体的安全距离不可小于1米。不可用水直接带电灭火。
5.6 若火灾扩大威胁到生产装置区安全，则立即紧急停车，关闭进装置原料天然气阀门，打开所有放空阀进行放空，然后通知站内所有人员疏散至安全地带，做好警戒，同时拨打119火灾报警电话，通知应急指挥小组，启动预案，并做好火灾发生时间、原因、处理过程、结果等纪录。
（六）、 触电事故的处理
当发生触电事故时，首先要尽快切断电源。拉闸时要用绝缘工具操作。若一时找不到相关电源开关，可直接切断总电源开关（市电进线总开关和发电机进线总开关）。若电源开关较远或其它原因无法直接断开电源，可用直接短路法（投掷金属导体使进线回路短路）。要用绝缘物如绝缘杆、绝缘手套等拉开刀闸或触电者，不得用手或潮湿物直接去拉，以防二次触电。
如果触电者在断开电源后出现神经麻痹、呼吸中断、心脏停止跳动、昏迷不醒等现象，并不说明触电者已死亡，应立即拨打120急救电话或就近医院急救电话，呼叫急救车，并马上进行人工呼吸，同时可进行胸外心脏挤压按摩。
（七）、高空作业摔伤事故
若发生高空坠落事故，应对受伤人员进行紧急救治，并视受伤程度决定是否立即送医院救治。
(八）、事故应急报告程序
事故发现者首先报告班组长。班组长应立即报告部门值班干部、生产调度，班组长视事故类型立即通知消防队或120救护，紧急事态处理后报告。
（九）、 天然气、LNG泄漏时火灾、爆炸事故的基本处理
9.1火灾、爆炸事故应急措施
9.1.1 紧急停车
a)生产操作人员立即切断气源，堵漏，防止大量气体扩散，造成二次危害。若不能立即切断气源，则不允许熄灭正在燃烧的气体。按紧急停车程序紧急停车，并立即报告值班领导。
b)对着火点管线、设备与周围的临近设备进行冷却保护，在不适宜扑灭火灾的情况下，启动高倍数泡沫灭火系统，用泡沫覆盖，使LNG安全气化燃烧，LNG贮罐装有固定式喷淋冷却装置，发生火灾时，在固定装置尚未破损失效的情况下，应迅速启动进行冷却。当上述装置失去作用，则应迅速组织采用固定式水炮或移动式设备冷却。
c)在冷却着火罐的同时应组织一定的力量筑堤堵截，阻止火灾蔓延，要加固护堤，堵塞漏洞、排水沟，防止LNG流到堤外或沟内扩大燃烧。利用液体导向沟，当LNG溢出堤外时，将其导向安全地点，使用高倍数泡沫覆盖，使其安全气化。
d)迅速备足力量，及时消灭外围火焰。
准备充分水源，保证火场不间断供水。备足消防车辆和所需的灭火器材、灭火剂。
e)避免进入LNG蒸气。
9.1.2立即报警
当生产现场火灾、爆炸后，值班及操作人员立即报告指挥小组，并立即拨打“119”火警电话和各外部救援电话，及时通知应急抢险领导小组，以便领导了解和指挥扑救火灾事故。
9.1.3 组织扑救火灾
当生产现场发生火灾后，除及时报警外，指挥小组要立即组织义务消防队员和员工进行扑救，扑救火灾时按照“先控制、后灭火；救人重于救火；先重点后一般”的灭火战术原则。并派人及时切断电源，接通消防水泵电源，组织抢救伤亡人员，隔离火灾危险源和重要物资，充分利用现场的消防设施器材进行灭火。
9.1.4 协助消防员灭火
在自救的基础上，当专业消防队到达火灾现场后，火灾事故应急指挥小组要简要的向消防队负责人说明火灾情况，并全力支持消防队员灭火，要听从消防队的指挥，齐心协力，共同灭火。
9.1.5伤员身上燃烧的衣物一时难以脱下时，可让伤员躺在地上滚动，或用水洒扑灭火焰。
9.1.6 安全保卫疏散组
积极做好安全保卫及人员疏散工作。当火灾、爆炸发生时和扑救完毕后，指挥小组要派人保护好现场，维护好现场秩序，等待对事故原因及责任人的调查。同时应立即采取善后工作，及时清理，将火灾造成的垃圾分类处理并采取其它有效措施，从而将火灾事故对环境造成的污染降低到最低限度。
9.1.7 后勤保障及物资供应组做好人员救护、应急救援物资工作。
9.1.8 事故调查处理
按照液化站事故（事件）报告分析处理制度规定，事故应急准备和响应指挥小组在调查和审查事故情况报告出来以后，作出有关处理决定，重新落实防范措施。并报液化站应急抢险小组和上级主管部门。
9.9 伤员救护：
9.2.1 当发现有人员被大火围困时,当班操作工在做好自身防护的情况下,应马上利用现场便携式灭火器、消防水炮、消防水管等消防灭火器材，掩护被困人员逃生。
9.2.2当发现有人中毒时,当班操作工应马上戴好空气呼吸器,以最快的速度将中毒人员转移到安全地点，并根据需要给予保暖、清理口腔粘稠物、胸部按压等救护措施，等待专业医疗救护队到达。
9.2.3 消防及抢险队到达现场时，现场负责人应马上与消防及抢险单位联系，报告清楚事故现场是否有人员受困或中毒；同时消防及抢险队人员在配戴好防护用品和防毒面具的前提下，迅速展开事故现场侦察，进入现场后首先查明有无受困和中毒人员，并以最快速度将中毒人员转移到安全地点，并根据需要给予保暖、清理口腔粘稠物、胸部按压等相应的救护，等待专业医疗救护队到达。
9.2.4 疏散、警戒与交通管制：
a）当发生重大火灾或爆炸事故，短期内无法控制局面时，当班班长必须迅速清点人数，组织操作工迅速疏散到安全的地方，等待消防气防人员救援。
b）当发生重大天然气或LNG泄漏事故时，当班班长应立即指挥人员设置断路标志，或派人禁止一切人员车辆进入泄漏区。同时迅速组织清点人数，疏散事故现场和周围的人员到安全地带。
c）现场安全保卫组人员未到达之前，现场警戒任务由生产人员全权负责。
d）现场安全保卫组到达现场后，按职责立即与生产人员充分沟通，接管警戒任务。
e）安全保卫组到达现场后，应马上用便携式天然气检测仪对现场进行连续监测，根据监测结果变化情况，划定、调整警戒区域，将最新警戒范围通知其它救援小组，组织其它救援小组的车辆和没有防护措施的人员及时撤离警戒区域(包括消防、气防、救护以及指挥车辆)。
f）进入警戒区的人员，必须戴好防护面具，两人及两人以上同行，禁止一人单独进入。
g)禁止携带各种对讲机、移动电话、非防爆设备等易产生电火花的工具进入警戒区，抢险所使用的工具必须是防爆的铜制工具。
h)在做好自我防护措施后，尽快组织进行工艺处理，切断泄漏源，但，如果防护措施无法保证，泄漏区有毒可燃气体浓度超标时，即使工艺处理未完成，人员也应立即撒出危险区。
i)需要疏散站外周围群众时,安全保卫组应马上请示事故应急救援指挥部,联系当地政府有关部门协助强制疏散,以保护人民群众的生命安全。
j)善后工作
事故处理结束后,应积极修复设备，尽快恢复生产；组织展开事故调查，统计事故损失，严格按事故“四不放过”处理原则进行处理。
（十）、净化系统原料天然气泄漏火灾
应急措施：
1、 当班内操立即通知应急小组组长，当班班长手动触发ESD系统全厂停车。
附全厂停车连锁表：
紧急切断阀
调节阀
机组、空冷
泵
XV-11102关
LV-11108关
E-102 停
P-102A/B 停
XV-11207关
LV-11116关
E-103停
P-103A/B 停
XV-21110关
LV-12402 关
H-101 停
P-101A/B 停
XV-21533关
LV-21108 关
E-201停
P-105停
XV-21560关
LV-21103 关
C-301 停
P-104 停
XV-21561关
LV-21409 关
E-302 停
P-301A/B停
XV-31101关
LV-51706 关
E-303停
P-302A/B停
XV-31208 关
LV-51310关

P-401停
XV-31306关
LV-51410关

P-402停
XV-31922关
TV-32404关

P-502A/B 停
XV-41123关

2、各机构人员快速到位、各应急小组紧急集合，等待指令。
3、组长指示险情小组切断与火灾源有关的相关流程和电源。
4、组长指示消防供水小组启动消防水泵。
5、组长立即组织抢险小组穿戴好防护用具,动用工厂一切消防设施(消防炮、消防栓、各种灭火器等)进行抢险灭火。当火势较大工厂设施不足时，尽力控制火灾的扩散，等待消防队的支援。
6、通讯联络小组第一时间按组长的指示，联络相关部门（110、119、120、公司应急指挥中心、当地政府、当地驻军），指引消防车到位，并负责向上级救援人员发放工厂消防设施图，工厂平面图，危险品分布图等。
7、抢险小组按组长的指示，配合上级救援人员进行抢险灭火。
8、警戒小组配合110，拉出警戒线、封锁现场、隔离外部人群和车辆。
9、当有人员伤亡时，救护小组配合120救护伤员。
10、险情排除后，清理现场，确认无安全隐患后，由工厂领导安排恢复生产，并本着事故处理三不放过的原则对职工进行安全教育。
（十一）、胺单元（介质是MDEA、消泡剂、防腐剂，压力小于0.5MPA）泄露火灾
1、 当班内操立即通知应急小组组长，当班班长手动触发ESD系统全厂停车。
2、各机构人员快速到位、各应急小组紧急集合，等待指令。
3、组长指示抢险小组切断与火灾源有关的相关流程和电源。
4、组长指示消防供水小组启动消防水泵。
5、组长立即组织抢险小组穿戴好防毒面具,动用工厂一切消防设施(消防炮、消防栓、各种灭火器等)进行抢险灭火。当火势较大工厂设施不足时，尽力控制火灾的扩散，等待消防队的支援。
6、通讯联络小组第一时间按组长的指示，联络相关部门（110、119、120、公司应急指挥中心、当地政府、当地驻军），指引消防车到位，并负责向上级救援人员发放工厂消防设施图，工厂平面图，危险品分布图等。
7、抢险小组按组长的指示，配合上级求援人员进行计划抢险灭火。
8、警戒小组配合110，拉出警戒线、封锁现场、隔离外部人群和车辆。
9、当有人员伤亡时，救护小组配合120救护伤员。
10、险情排除后，清理现场，确认无安全隐患后，由工厂领导安排恢复生产，并本着事故处理三不放过的原则对职工进行安全教育。

（十二）、液化单元天然气、冷剂泄露、爆炸、火灾
1、当班内操立即通知应急小组组长，当班班长手动触发ESD系统全厂停车依据情况决定是否能够只触发ESD液化、冷剂储存、BOG、再生气单元。
附液化单元ESD联锁后设备状态：
XV-31101关、XV-31208关、XV-31306 关、 XV-31922 关TV-32404关、
C-301 停、E-302停、E-303停、 P-301A/B 停
400区ESD触发设备状态：
XV-41123 关、P-401停、 P-402停
500区ESD触发设备状态 ：
XV-31208关、LV-51706关、P-502 A/B 停、
LV-51310关、LV-51410 关
2、各机构人员快速到位、各应急小组紧急集合，等待指令。
3、组长指示险情小组切断与火灾源有关的相关流程和电源。
4、组长指示消防供水小组启动消防水泵。
5、组长立即组织抢险小组穿戴好防护用具,动用工厂一切消防设施(消防炮、消防栓、各种灭火器等)进行抢险灭火。当火势较大工厂设施不足时，尽力控制火灾的扩散，等待消防队的支援。
6、通讯联络小组第一时间按组长的指示，联络相关部门（110、119、120、公司应急指挥中心、当地政府、当地驻军），指引消防车到位，并负责向上级救援人员发放工厂消防设施图，工厂平面图、危险品分布图等。
7、抢险小组按组长的指示，配合上级救援人员进行抢险灭火。
8、警戒小组配合110，拉出警戒线、封锁现场、隔离外部人群和车辆。
9、当有人员伤亡时，救护小组配合120救护伤员。
10、险情排除后，清理现场，确认无安全隐患后，由工厂领导安排恢复生产，并本着事故处理三不放过的原则对职工进行安全教育。
（十三）、储运装车区泄露、火灾
1、当班内操立即通知应急小组组长，当班班长手动触发ESD系统全厂停车。
2、各机构人员快速到位、各应急小组紧急集合，等待指令。
3、组长指示险情小组切断与火灾源有关的相关流程和电源。
4、组长指示消防供水小组启动消防水泵。
5、组长立即组织抢险小组穿戴好防护用具,动用工厂一切消防设施(消防炮、消防栓、高倍数泡沫发生器及各种灭火器等)进行抢险灭火。当火势较大工厂设施不足时，尽力控制火灾的扩散，等待消防队的支援。
6、检查排水通道、电缆沟通道等是否与泄漏品隔断并用沙土封闭。
7、通讯联络小组第一时间按组长的指示，联络相关部门（110、119、120、公司应急指挥中心、当地政府、当地驻军），指引消防车到位，并负责向上级救援人员发放工厂消防设施图，工厂平面图，危险品分布图等。
8、抢险小组按组长的指示，配合上级救援人员进行抢险灭火。
9、警戒小组配合110，拉出警戒线、封锁现场、隔离外部人群和车辆。
10、当有人员伤亡时，救护小组配合120救护伤员。
11、险情排除后，清理现场，确认无安全隐患后，由工厂领导安排恢复生产，并本着事故处理三不放过的原则对职工进行安全教育。
（十四）、双电源失电应急预案
1、发生意外停电（双电源失电）故障后应立即通知值班干部（应急小组组长）。
2、按照《LNG工厂停电操作法》进行停电操作。
3、检查并排除故障，特别注意锅炉超压等问题。
4、检查所有设备、容器、电器、仪表、管线、阀门处于安全状态。
5、等待来电后恢复生产。
（十五）、应急预案的实施保证
1、明确组织机构的职责、责任到位落实到人。
2、全厂员工认真学习事故应急预案，作到熟练自如。
3、值班干部24小时值班，熟知发生紧急情况的处理方法，正确组织抢险。
4、每月进行一次事故预演练。
5、根据演练情况不断完善事故预案。
（十六）、全场断电
1、如果停电半小时以内，UPS自动切换，DCS需及时保存数据；
2、如果停电半小时以上。UPS自动切换，DCS及时保存数据，准备全系统计划停车（见方案）。

附：全厂逃生路线

公司通讯录
人员
第一组
第二组
第三组
备注
组长

组员

榆林圆恒能源有限公司
7月X日
