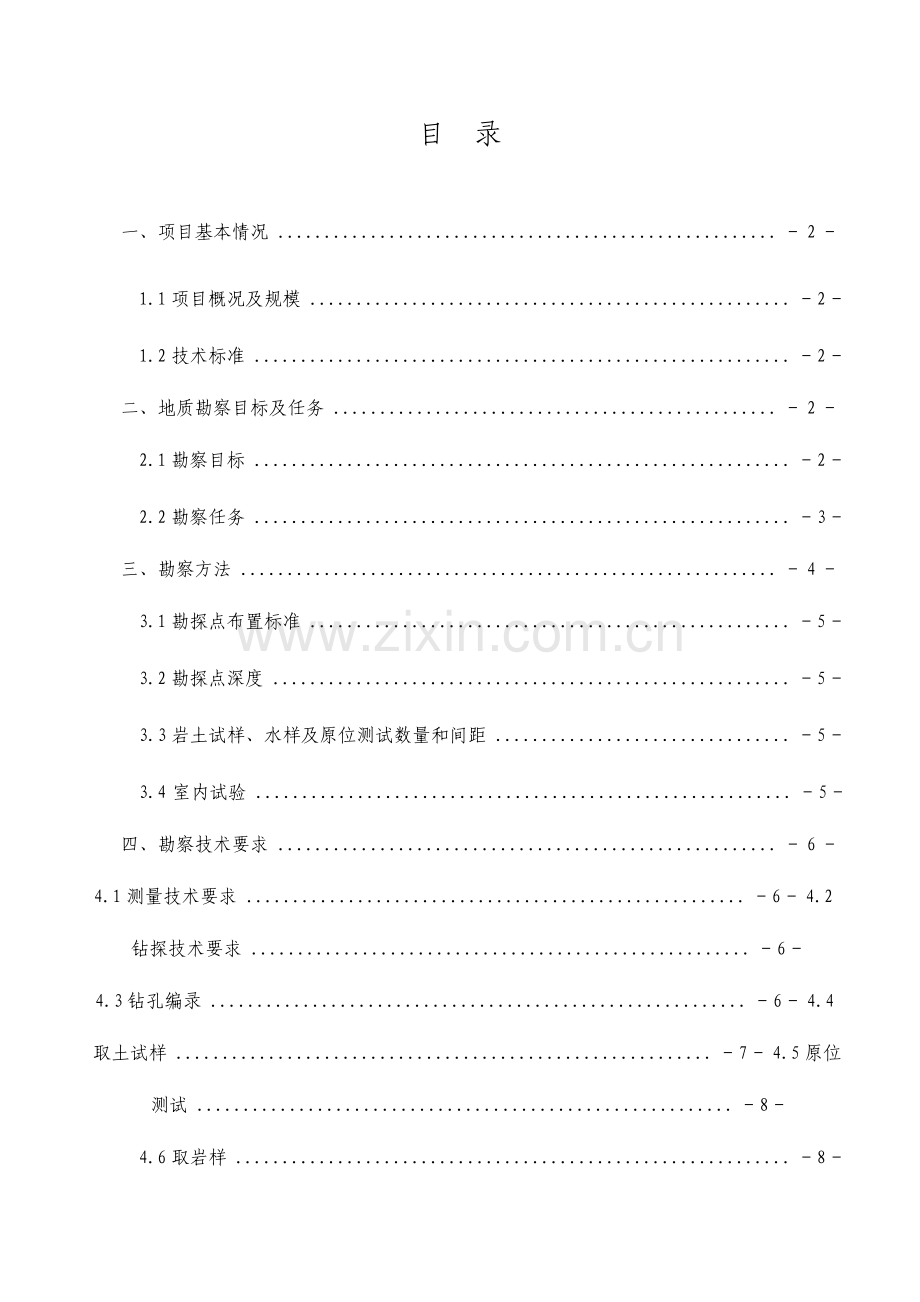

目 录
一、项目基本情况 ...................................................... - 2 -
1.1项目概况及规模 .................................................... - 2 -
1.2技术标准 .......................................................... - 2 - 二、地质勘察目标及任务 ................................................ - 2 -
2.1勘察目标 .......................................................... - 2 -
2.2勘察任务 .......................................................... - 3 - 三、勘察方法 .......................................................... - 4 -
3.1勘探点布置标准 .................................................... - 5 -
3.2勘探点深度 ........................................................ - 5 -
3.3岩土试样、水样及原位测试数量和间距 ................................ - 5 -
3.4 室内试验 .......................................................... - 5 - 四、勘察技术要求 ...................................................... - 6 -
4.1测量技术要求 ...................................................... - 6 - 4.2钻探技术要求 ...................................................... - 6 -
4.3钻孔编录 .......................................................... - 6 - 4.4取土试样 .......................................................... - 7 - 4.5原位测试 .......................................................... - 8 -
4.6取岩样 ............................................................ - 8 -
4.7 取水样 ............................................................ - 9 -
4.8室内试验 .......................................................... - 9 - 五、原始资料、勘察成品汇报 ........................................... - 10 -
5.1 原始资料 ......................................................... - 10 -
5.2 勘测汇报 ......................................................... - 10 -

一、项目基本情况
1.1项目概况及规模
标段名称：国投镇江港大港2～5号泊位前沿挡风抑尘墙工程 EPC总承包建设单位：镇江港务集团有限企业大港分企业
实施地点：镇江港务集团有限企业大港分企业2～5号泊位前沿、纬一路南侧
依照实际情况，2-5号泊位设置长约为720米（参考值）挡风抑尘墙；拆除现有办公用房（长85米，宽6.5米，高6米）以及2座20米钢结构灯塔；现有排水沟边设置高速公路护栏，长度约650米。防风抑尘墙中部150米范围内（详细位置现场确定），在支撑柱顶部安装
20盏150WLED照明灯。
1.2技术标准
A. 国家标准《岩土工程勘察规范》(GB 50021－)
B. 国家标准《建筑抗震设计规范》(GB 50011－)
C. 国家标准《建筑地基基础设计规范》(GB 50007－)
D. 国家标准《土工试验方法标准》(GB/T 50123－1999)
E. 行业标准《港口工程地质勘察规范》(JTJ 240－97)
F. 行业标准《港口工程地基规范》(JTJ 250－98)
G. 行业标准《港口工程桩基规范》(JTJ 254－98)
H. 行业标准《水运工程测量规范》(JTJ 203－)
I. 行业标准《建筑桩基技术规范》(JGJ 94－94)
J. 建设标准委员会标准《静力触探技术标准》(CECS04：88)
K．国家标准《工程岩体试验方法标准》（GB/T50266－99）
L．国家标准《工程岩体分级标准》（GB50218 －94） M. 拟建场区前期工程地质勘察资料和关于工程经验
N. 其余相关规范规程。
二、地质勘察目标及任务
2.1勘察目标
此次工程设计阶段为初步设计和施工图设计，地质勘探按照一次达成施工图设计阶段进行
地质勘探，是为工程设计提供详细可靠地质资料。
2.2勘察任务
（1）构筑物勘察
a) 查明场地地层结构及分布特征，获取各岩土层物理力学参数，评价其工程特征，为构筑物基础持力层选择提供依据。
b) 查明场地内及其周围有没有影响其稳定性不良地质作用，判明不良地质作用成因、分布、规模、发展趋势；查明有没有暗浜、暗塘、墓穴等，并对其危害程度、对建筑场地稳定性影响做出评价，提出预防方法提议。
c) 查明地下水埋藏情况、类型和水位幅度和规律；若有必要，为设计提供抗渗水位及抗浮水位，并提出施工降水方法提议和关于技术参数；同时，评价地下水和地基土腐蚀性。
d) 提供抗震设防烈度、分组及关于技术参数，场地土类型和场地类别，并对场地地震效应、场地地震安全性做出初步评价。
e) 对构筑物基础设计方案进行论证分析，提议适当基础形式和基础持力层，并提出经济合理地基和基础设计方案和提议。若采取桩基方案时，提供各岩土层桩基参数，并分析成桩可能性，推荐适宜桩型，并对施工对周围环境影响进行分析和评价。
f) 提供深基坑开挖边坡稳定计算、支护设计及所需岩土技术参数，论证其对周围已经有构筑物和地下设施影响；对施工阶段环境保护和监测工作提出提议。
（2）边坡支护工程勘察
a) 查明场地地形、地貌特征及场地内各岩土层类型、成因、性状、覆盖层厚度、基岩面形态和岩体风化程度、完整程度。
b) 查明各岩土层物理力学性质，提供验算边坡稳定性、变形和设计所需计算参数。
c) 查明主要结构面类型和等级、产状、发育程度、延伸程度、闭会程度、风化程度、充填情况、充水情况、组合关系、力学属性及与临空面关系，确定边坡类型和可能破坏模式。
d) 查明地域气象条件（尤其是雨期、暴雨强度）汇水面积、坡面植被，地表水对坡面和坡脚冲刷情况；查明地下水类型、水位、水压、水量、补给和动态改变，评价水、土对混凝土结构及钢筋混凝土结构中钢筋腐蚀性。
b) 查明不良地质作用范围和性质，分析评价边坡稳定性及开挖或构筑适宜性，并提出潜在不稳定边坡整改方法和监测方案提议。
c) 查明坡顶邻近（含基坑周围）建（构）筑物荷载、结构、基础形式和埋深，地下设
施分布和埋深。
e) 预测环境条件改变等对边坡稳定性影响，提出边坡整改设计、施工注意事项提议。三、勘察方法
在搜集、利用已经有资料前提下，采取地质测绘、工程地质钻探、原位测试及室内土工试验等多个方法和伎俩，全方面真实地查明拟建场地实际工程地质条件，对工程地质条件做出客观评价。全部勘探工作均严格按摄影关规范、规程执行。
（1） 工程地质调查与测绘
在工程区及其周围进行工程地质测绘与调查，目标是查明地质结构、地貌形态及地层成因、
地层岩性组合、地表及地下水特征、不良地质现象及人类工程活动等工程地质条件，并以此指导钻探及其它勘探工作。对于边坡还应着重查明其形态和坡角，软弱结构面产状和性质及地下水埋藏条件和露头。此次测绘调查采取全方面踏勘法，填图百分比尺采取 1:1000。
（2） 工程地质钻探
在勘察场地进行工程钻探，这是此次勘察主要伎俩。其目标是揭露地层结构，判别其物
理力学性质；在孔内进行原位测试、采集土样进行室内土工试验、在孔内测量场地地下水位等。
现场钻探技术要求按《建筑工程地质勘探与取样技术规程》（JGJ/T 87-）进行。
（3） 取样
a) 在钻孔内采集土样。目标是采集地基土试样进行室内土工试验，以确定地基土物理力学性质。室内土工试验按《土工试验方法标准》(GB/T50123-1999)要求进行。
b) 在钻孔内采集岩样：目标是采取岩样进行室内试验，测定岩石强度，确定地基承载力。
c) 在钻孔内采取水样。目标是采集场地地下水样水质分析试验，以评价地下水对建筑材料腐蚀性。
（4） 原位测试
此次勘察拟采取原位测试方法主要以标准贯入试验为主，当标准贯入试验无法进行时，改用动力触探试验方法。
a) 标准贯入试验：目标是判别黏性土、砂土及全风化～强风化岩层力学强度，确定地基土承载力等，要求每2m 进行一次标贯。
b) 重型动力触探试验：目标是判别岩土层力学强度，确定其承载力等。
原位测试技术要求按《岩土工程勘察规范（）》(GB50021-)进行。
3.1勘探点布置标准
勘探点布置要满足以下评价要求：
1)满足场地类别划分、勘察等级对勘探点密度布置要求
2)满足建筑场地整体稳定性分析要求；
3)查明持力层分布情况；
4)满足软土层等特殊性岩土分布情况、物理力学特征及影响；
5)满足强～中风化基岩岩性特征评价要求。
3.2勘探点深度
a) 构筑物勘察：控制性钻孔要求孔深约30m。
b) 边坡支护勘察：判别孔要求穿过潜在滑动面并深入稳定层2m，预计孔深25m～40m；
3.3岩土试样、水样及原位测试数量和间距
1)采取原状土试样和原位测试技术性勘探点数量不少于全部勘探点总数1/2，钻探取土试样孔数量不应少于勘探孔总数1/3。
2)采取原状土试样或原位测试竖向间距，地面下1.0m开始取土或试验，取土或原位测试间距通常为1.5～3m。
3)每个场地每一主要土层内采取原状土试样和进行原位测试次数不少于9件(次)；
4)在地基主要受力层内，对厚度大于0.5m夹层或透镜体，采取不扰动土试样或进行原位测试；
5)当土层性质不均匀时，增加取土数量或原位测试次数；
6)针对边坡坡勘察布置，对边坡稳性进行评价钻孔，按地貌单元、每层土取样不少于6 件。对边坡中存在软弱层应连续取样。
7)岩石试样数量各层不少于9件（组）；
8)水、土腐蚀性评价试样不少于2件。
3.4 室内试验
a) 原状土样：进行土常规试验，试验项目主要有：天然含水量、天然密度、孔隙比、比重、
界限含水量试验、压缩试验、直接快剪试验（软土增加固结快剪试验）、渗透试验、颗粒分析试验、胀缩性试验等；
b) 岩样：对全风化~中等风化岩样进行单轴极限抗压试验（硬质岩做饱和抗压试验，软质
岩做天然抗压试验），对泥岩还应进行胀缩性试验；
c) 水样：进行简分析、腐蚀性试验。
四、勘察技术要求
4.1测量技术要求
依照《建筑工程地质勘探与取样技术规程》(JGJ/T87-)要求，此次勘探点点位布置精度要求为：平面位置偏差≤±0.1m，高程偏差≤±5cm。
依照此次勘察工程现场情况及技术要求，依照建设方提供在建设区内控制点为基
础，依照场地大小按摄影应导线控制等级进行测量，选取RTK 配合TOPCON —GTS-311S
全站仪进行点位布置，能够满足以上精度要求，基本上应用极坐标放样测量方法放样点位，各点位均应钉好木(竹)桩，写好点号(名)。
4.2钻探技术要求
为确保岩土工程勘察地基评价可靠性，对钻探主要技术质量要求要求以下：
1） 钻探班报表填写要及时、齐全、准确、清洁。
2） 钻孔孔径：判别和划分地层、取原状土试样及原位测试钻孔开孔孔径≥110mm 。
3） 钻进回次进尺：0.50～1.00m。
4） 钻孔深度：按钻孔任务书要求进行。
5） 钻孔斜度：应确保钻孔垂直度每深 50m 允许偏差±1°。
6） 岩芯采取率：土层钻探需连续取芯，对需重点查明部位(断层结构带、软弱夹层等) 应采取双层岩芯管连续芯提升岩芯采取率。
7） 钻进方法与护壁：依照地层详细条件确定,可选取回转、冲击和静压等无水钻进方法。
易垮塌孔，宜采取套管护壁。
8） 钻进中各项数据均应丈量取得。
9） 钻进中遇地下水，应测初见、终孔、静止水位及不一样含水层水位。为确保查明勘察场
地地下水流场，宜在勘察结束后统一量测稳定地下水位。量测读数精准到厘米，且精准度来低于±2cm。
10） 对软弱土层或特殊性土层，应采样、进行原位测试了解其特征。
4.3钻孔编录
1） 钻孔编录作业由现场钻孔编录员负责实施，项目技术责任人负责指导和监督检验。现场技术人员必须认真学习所负担项目标勘察纲领和相关规范。当同一场地有两名或多名钻孔编录员工作时，应对本场地钻孔岩土分层、定名、特征描述等应该共同观察、讨论，方便统一认识、统一技术要求。
2） 现场技术人员必须跟班作业，及时了解并统计钻进过程中异常情况。
3） 必须在现场及时而又认真观察描述岩芯，进行岩性描述和分层。
4） 现场工程师依照钻孔布置图对现场钻孔孔号进行复核，查看孔号有没有损坏或移位情况，如有移位应重新测量复位。
5） 钻机就位时，现场技术人员同机班长一起共同复核，确认就位准确才能开钻。
6） 如孔位因地面障碍物、空中高压电线等原因影响安装或施工作业时，现场技术人员可
以决定孔位小范围移动，但必须仔细丈量并统计孔位坐标与孔口标高，当自己量测有困难时应请测量人员仪器测定。
7） 在勘探施工过程中，当发觉相邻两个钻孔地质情况差异太大如主要持力层缺失、软弱
土层或其余不良地质体厚度差异很大等等情况时，应该考虑在两孔之间增加钻孔，但需请项目技术责任人到现场研究并按要求作出决定后再实施。
8） 工程地质钻探野外统计表各栏相关内容应按钻进回次逐项填写，通常每回次进尺
0.50～1.00m（除当地建设行政主管部门要求允许外），当发觉岩(土)相交改变时，应标明和描述改变深度、改变岩(土)性等。原始编录不得转抄，误写之处能够划去，在旁边作更正，不得在原处涂抹修改。
9） 当土层厚度大于0.5m时，应单独分层描述。
10） 土描述：①、碎石土应描述颗粒级配、颗粒形状，颗粒排列、母岩成份、风化程度、
充填物性质和充填程度、密实度等。②、粘性土应描述颜色、状态、包含物、光泽反应、摇震反应、干强度、韧性等。
11） 岩石描述应包含地质年代、地质名称、风化程度、颜色、主要矿物、结构、结构和岩石质量指标RQD 。
12） 应对岩土芯样进行拍照。
4.4取土试样
1） 取原状土样孔径应比使用取土器外径大一级。
2） 在地下水位以上，应用干法钻进，不得注水或使用冲洗液。
3） 取土器下放前，应校对取土样位置深度，使用薄壁敞口取土器时，孔底残留浮土厚度不得超出5cm。使用其余取土器时，残留浮土厚度也不得超出取土器废土长度。如达不到要求应重新清孔。
4） 取土试样竖向间距，应在基础底面标高以下主要受力层内1～2m 进行。
5） 每个场地每一主要土层原状土试样应不少于6件(组)，其数量可占勘探点总数1/3。 6）在地基主要受力层，对厚度大于0.5m夹层或透镜体，应采取土试样或进行原位测试。
7） 当土层性质不均匀时，应增加取土数量或原位测试工作量。
8） 每个土样封装；现场将容器两端盖严后，接缝用粘布条蜡封或用粘胶带封口。并填贴标签，其上下应与土样上下方向一致。标签记载内容有：工程名称、孔号、土样编号、取样深度、土类名称、取样日期、取样人姓名。土样标签记载应与现场钻探统计相符。
4.5原位测试
1） 选择原位测试方法应依据岩土体类型及设计对建筑参数要求和测试方法适用性结合对应规范、规程要求综合确定。
2） 原位测试应尽可能与土样室内试验资料配合使用或用于层厚较薄地层。
3） 在地基主要受力层内，对厚度大于0.5m夹层或透镜体，应进行原位测试。
4） 当土层性质不均匀时，应增加原位测试工作量。
5） 标准贯入试验技术要求：a、试验孔可采取冲击或回转钻进，钻至试验位置（标高）以上15cm 处，应去除孔底残土、校对孔深和钻杆长度后再进行试验。b、利用钻机升降系统，采取自动脱钩自由落锤法，连续锤击贯入，锤击速率应少于30/击min。c、锤击时应防止触探杆侧向晃动，锤击偏心，在贯入器打入土中15cm 后，开始统计每打入10cm 锤击数，累计打入30cm 锤击数为标准贯入击数N。当锤击数已达50击，而贯入深度未达30cm 时，可统计实际贯入深度并终止试验。 d、标准贯入试验竖向间距，在地基主要持力层内宜为１～
2m，对每个场地每一主要持力层标准贯入测试数据不应少于６组。e、地基主要持力层内，厚度大于50cm 夹层或透镜体应进行标贯测试
6） 进行原位试验及取样孔数大于总孔数1/2。
4.6取岩样
1） 现场检验岩样数量、规格及其状态是否满足测试项目制样要求，岩样上、下标识和地层上、下次序编号是否有误、岩样标签记载内容与现场钻孔统计是否相符。
2） 岩样标签内容；工程名称，取样孔号(地点)、岩样编号、取样深度、岩石名称、地层序号、风化程度、取样日期、取样人姓名。
3） 岩样分组试块袋装、运输应用采取岩样箱包装、岩样之间用柔软材料填实。 4）场地基岩地层为第三系泥岩，具备易崩解等特征，所以，采样后贮存时间不宜过长、应及时送样测试。
4.7 取水样
1） 现场检验取水方法和数量是否合符要求，水样标签记载内容与现场孔(点)统计是否相符。
2） 水样瓶口盖栓严、接缝处贴胶布带或蜡封口，贴水样标签；标签内容；工程名称、取样地点、取样编号、取样深度、水类型、水质状态、取样日期、取样人姓名。
3） 侵蚀性CO2 分析项目，水样应在现场加入稳定剂(大理石粉)。
4） 取样后至开瓶化验贮存时间，不宜超出两天(48小时)。
5） 运输水样、应专用分格水样包装箱，样瓶应竖放，上、下及样瓶之间用柔软缓冲材料填实。箱盖标注“小心轻放，不能倒置”及向上箭头表示。
6） 全部样品均应填写送样单，由送样人按送样单记载同试验室接收人员办理清点交接手续。
4.8室内试验
依据《岩土工程勘察规范》(GB50021-)（）、《土工试验方法标准》
(GB/T50123-1999)、《广西膨胀土地域建筑勘察设计施工技术规程》（DB45/T396-）、《工程岩体试验方法标准》(GB/T50266-99)中关于要求执行。
（1）土工试验
土工试验项目应依照工程和岩土性质特点决定试验项目，试验项目包含:土物理性质试验、土压缩—固结试验、土抗剪强度试验。
1）试样接收：
①、 接收试样时，要对照送样单逐件核查，发觉有包装不规范或在运输途中有损坏等情况应该立刻向送样人说明该试样可能被降级使用或报废。
②、 接收试样时必须登记。对于可能因损坏降级使用试样要在备注栏说明。
2）试样保留：
①、 试样要保留在适宜环境，预防试样风吹、受潮等现象发生，尽可能使试样保持原有状态。
②、 接收试样后要尽快进行测试，确保不超出要求保留期限。
3） 试验准备：开样时要认真检验试样状态，注意试样是否符合试验要求, 不符合要求试样，应做好统计，能降级使用降级使用，不能降级使用则报废。
4） 试验要求：
①、 每个试验项目均须严格按规范要求方法与步骤进行操作。
②、 试验人员必须坚守岗位，做好试验过程观察、统计。
5）试验项目：天然含水量、密度、粒径组成、液限、塑限、液性指数、塑性指数、孔隙
比、饱和度、压缩系数、直接快剪（承载力计算）、三轴固结不排水剪（河道边坡稳定性计算，对具备胀缩性且位于斜坡地段黏土进行饱和快剪试验）、压缩模量等。
（2） 岩石试验
试验项目为：岩石重度、含水率、孔隙率、吸水率、软化系数及饱和单轴抗压强度等。
（3） 水质分析
主要进行水腐蚀性分析试验。试验项目为：PH 值、Ca2+、Mg 2+、Cl-、SO 42-、HCO 3-、
CO 32-、侵蚀性CO 2、游离CO 2、NH 4+、OH -。
（4） 土腐蚀性试验
土腐蚀性试验：试验项目除与水质分析相同部分外，尚需测试土PH 值、氧化还原电
位、视电阻率等指标。
五、原始资料、勘察成品汇报
5.1 原始资料
结果汇报所依据全部原始资料，包含全部野外测量、测绘、测试、勘探和试验所取得原始资料均应及时进行整理校对，发觉问题及时纠正处理，确认无误后才能利用。全部现场勘测取得原始资料或结果均妥善保留，随时备查，工程完成后一并提交业主。提交原始资料应为原件或复印件。
5.2 勘测汇报
1) 注意问题
勘察汇报要求资料充分、可靠、合理、结论明确，从岩土工程角度提出切实、可靠提议。
应按照《岩土工程勘察规范（ 年版）》(GB50021-)第 14 章要求进行数据分析和编写汇报。同时，注意以下几方面问题：
a) 对调查、测绘、测量、勘探、测试等全部勘测结果作综合分析。 b) 对采取多个勘测伎俩取得同一类参数，应进行综合分析、论证。
c) 应推荐一套设计所需参数值，且应有充分理由说明其取值合理性。
d) 应尤其关注以前勘测资料中结论及参数值，如发觉有较大差异或相矛盾地方，应
进行详细且充分论证。
2) 勘察汇报
场地勘察汇报主要为岩土勘察汇报，岩土勘察汇报最少包含以下内容：
1 序言
1.1工程概况
1.2 勘察依据
1.3 任务要求
1.4 岩土工程勘察等级
1.5 勘察方法和完成工作量
2 自然地理、气候及区域地质结构概括
2.1 自然地理及气候条件
2.2 区域地质结构情况
3 场地岩土工程地质条件
3.1 场地地形地貌条件
3.2 场地各岩土层工程地质特征
3.3 各岩土层物理力学性质指标统计分析与选取
3.3.1物理力学指标统计
3.3.2原位测试统计
3.3.3土层物理力学指标选取值（建 议值）
3.4 地下水及岩土层渗透性
3.4.1地下 水类型
3.4.2地下 水改变幅度
3.4.3地下 水对建筑材料腐蚀性
3.4.4场地地下水对工程建设影响
3.5 土对建筑材料腐蚀性
4 岩土工程分析评价
4.1 场地稳定性及适宜性分析评价
4.1.1断层对场地稳定性影响
4.1.2膨胀土对场地稳定性影响
4.1.3边坡对场地稳定性影响
4.2 地震效应评价
4.2.1建筑场地类别
4.2.2地震液化判别
4.3 场地工程地质分区及地基均匀性评价
4.4 场地岩土层评价
4.5 基础类型分析评价
4.6 基坑开挖和支护方案评价
4.7 降水对周围环境影响评价
5 施工中岩土问题分析与提议
6 结论及提议
汇报主要图件、图表及计算书以下：
1 试验、测试、检验结果
2 土物理学性质综合统计表
3 各类工程平面图件和地层剖面图及柱状图
4 土工试验说明及试验结果
5 标贯测试结果图
6 边坡稳定性计算书
7岩芯彩色数码照片
8其它相关表格
图表要求清楚，适于复制。为便于业主和设计部门使用、保留、修改和复制，全部文字和
图表最终成品提供电子文件。文字和表格采取Word 和Excel 格式，图件采取Auto CAD 版本。
