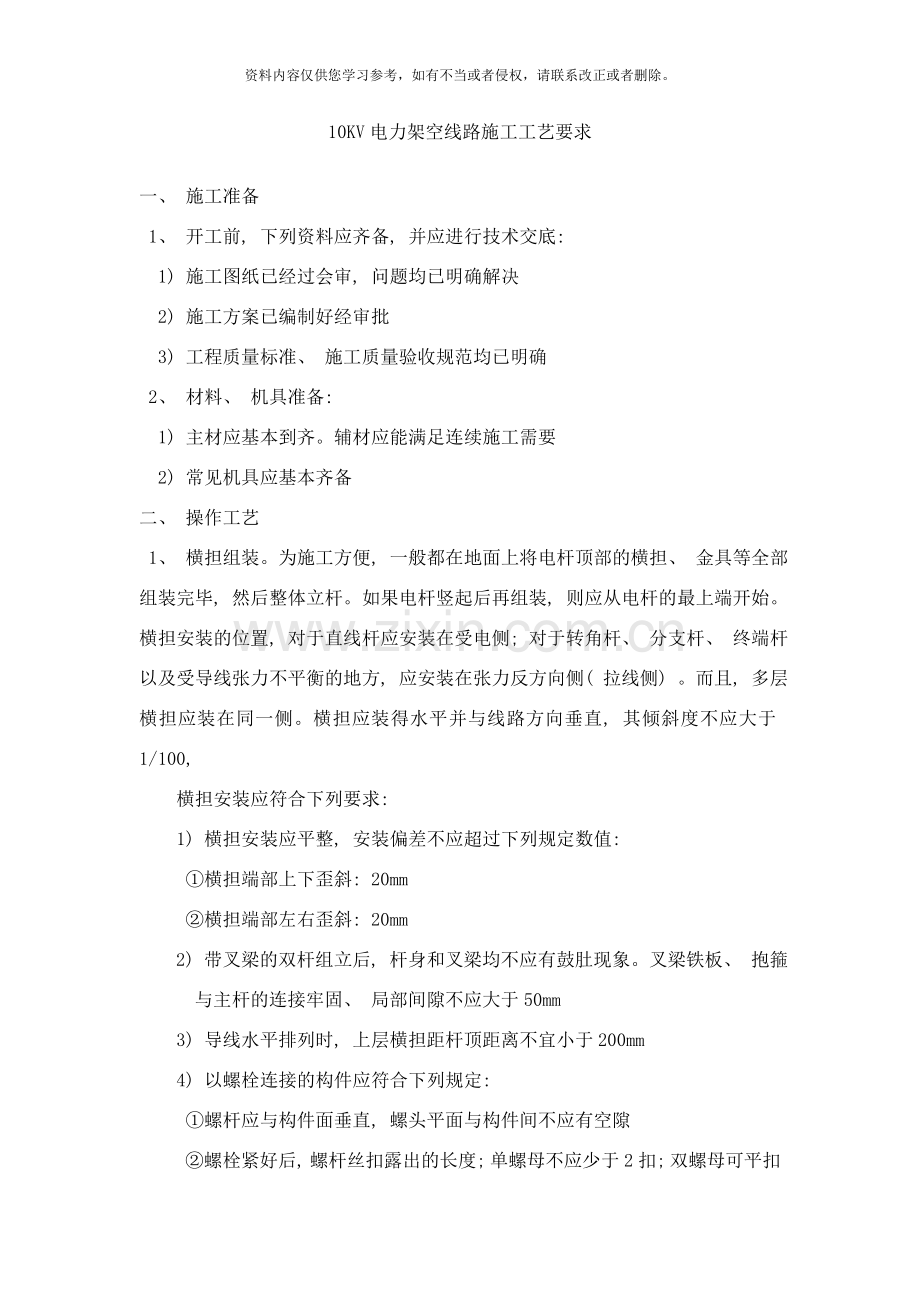

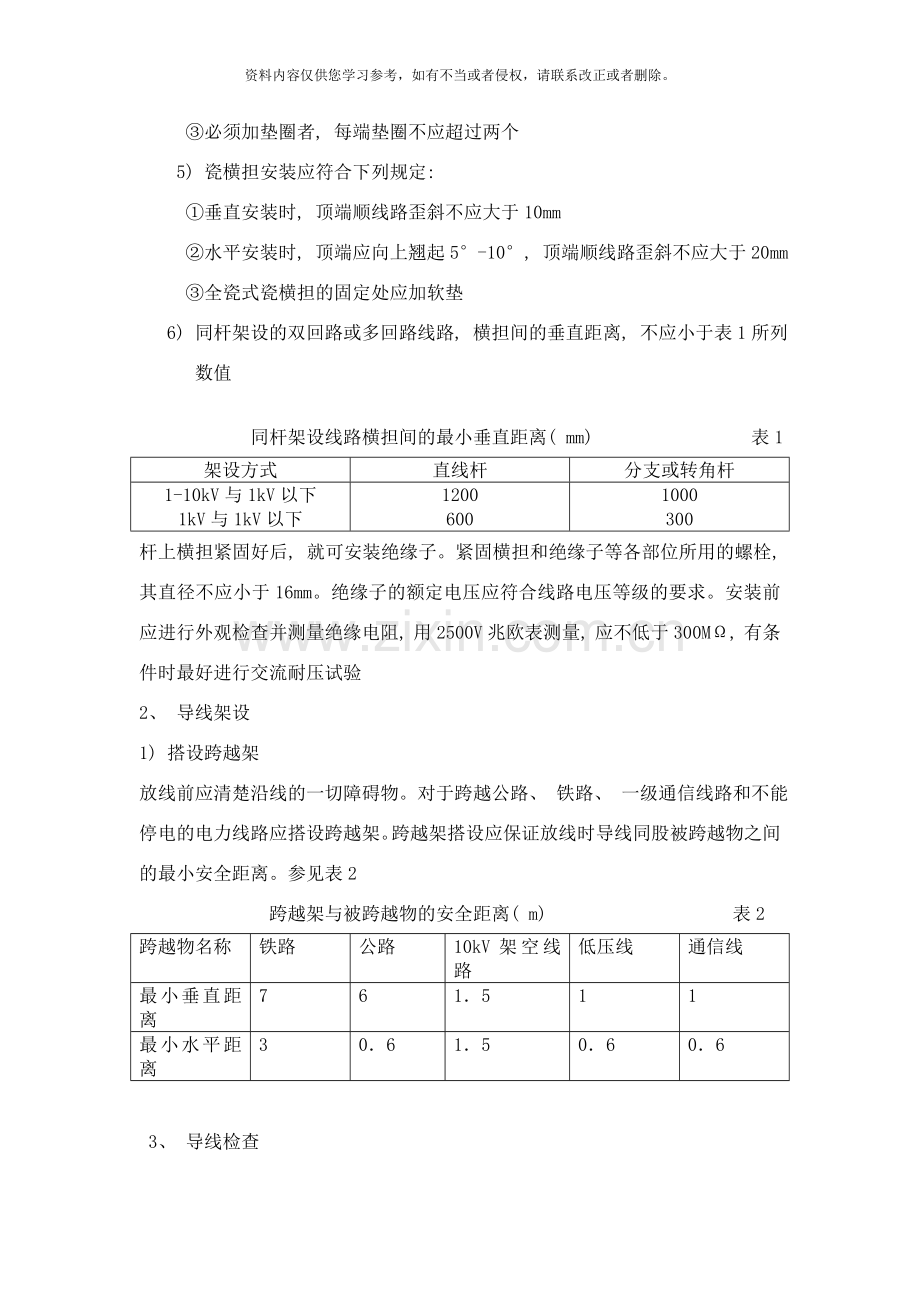

资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。10KV电力架空线路施工工艺要求一、 施工准备1、 开工前, 下列资料应齐备, 并应进行技术交底: 1) 施工图纸已经过会审, 问题均已明确解决2) 施工方案已编制好经审批3) 工程质量标准、 施工质量验收规范均已明确2、 材料、 机具准备: 1) 主材应基本到齐。辅材应能满足连续施工需要2) 常见机具应基本齐备二、 操作工艺1、 横担组装。为施工方便, 一般都在地面上将电杆顶部的横担、 金具等全部组装完毕, 然后整体立杆。如果电杆竖起后再组装, 则应从电杆的最上端开始。横担安装的位置, 对于直线杆应安装在受电侧; 对于转角杆、 分支杆、 终端杆以及受导线张力不平衡的地方, 应安装在张力反方向侧( 拉线侧) 。而且, 多层横担应装在同一侧。横担应装得水平并与线路方向垂直, 其倾斜度不应大于1/100, 横担安装应符合下列要求: 1) 横担安装应平整, 安装偏差不应超过下列规定数值: 横担端部上下歪斜: 20mm横担端部左右歪斜: 20mm2) 带叉梁的双杆组立后, 杆身和叉梁均不应有鼓肚现象。叉梁铁板、 抱箍与主杆的连接牢固、 局部间隙不应大于50mm3) 导线水平排列时, 上层横担距杆顶距离不宜小于200mm4) 以螺栓连接的构件应符合下列规定: 螺杆应与构件面垂直, 螺头平面与构件间不应有空隙螺栓紧好后, 螺杆丝扣露出的长度; 单螺母不应少于2扣; 双螺母可平扣必须加垫圈者, 每端垫圈不应超过两个5) 瓷横担安装应符合下列规定: 垂直安装时, 顶端顺线路歪斜不应大于10mm水平安装时, 顶端应向上翘起5-10, 顶端顺线路歪斜不应大于20mm全瓷式瓷横担的固定处应加软垫6) 同杆架设的双回路或多回路线路, 横担间的垂直距离, 不应小于表1所列数值同杆架设线路横担间的最小垂直距离( mm) 表1架设方式直线杆分支或转角杆1-10kV与1kV以下1kV与1kV以下12006001000300杆上横担紧固好后, 就可安装绝缘子。紧固横担和绝缘子等各部位所用的螺栓, 其直径不应小于16mm。绝缘子的额定电压应符合线路电压等级的要求。安装前应进行外观检查并测量绝缘电阻, 用2500V兆欧表测量, 应不低于300M, 有条件时最好进行交流耐压试验2、 导线架设1) 搭设跨越架放线前应清楚沿线的一切障碍物。对于跨越公路、 铁路、 一级通信线路和不能停电的电力线路应搭设跨越架。跨越架搭设应保证放线时导线同股被跨越物之间的最小安全距离。参见表2跨越架与被跨越物的安全距离( m) 表2跨越物名称铁路公路10kV架空线路低压线通信线最小垂直距离761511最小水平距离306150606 3、 导线检查架线前, 应检查导线的规格是否符合设计要求, 有无严重的机械损伤, 有无断股、 破股、 导线扭曲等, 特别是铝导线有无严重的腐蚀现象4、 放线放线是把导线从线盘上放出来架设在电杆的横担上。放线有拖放法和展放法两种, 拖放法是将线盘架设在放线架上拖放导线; 展放法是将线盘架设在汽车上, 行驶中展放导线拖放导线前应沿线路清楚障碍物, 沙石地区应垫以隔离物( 草垫) , 以免磨损导线放线一般按每个耐张段进行。放线前, 应选择合适位置, 放置放线架和线盘, 线盘在放线架上要使导线从上方引出。在放线段内的每根电杆上挂一个开口放线滑轮( 滑轮直径应不小于导线直径的10倍) 。铝导线必须选用铝滑轮或木滑轮, 这样既省力又不会磨损导线 在放线过程中, 线盘处应有专人看守, 负责检查导线的质量和防止放线架的倾倒。放线速度应尽量均匀, 不宜突然加快5、 导线连接导线放完后, 如果接头在跳线处( 耐张杆两侧导线间的连接) , 便可用线夹连接, 接头处在其它位置, 则采用压接法连接 在任何一挡距内的每条导线, 只能有一个接头, 跨越铁路、 公路( I-III级) 、 河流( I-II级) 、 电力和通信线路时, 导线及避雷线不能有接头。不同金属、 不同截面、 不同捻绞方向的导线, 只能在杆上跳线处连接 导线接头处的机械强度, 不应低于原导线强度的90%, 电阻不应超过同长度导线的12倍压接法的操作程序如下: 将准备连接的两个线头用绑线扎紧后锯齐用汽油清洗导线连接管内壁。清洗导线长度等于连接长度的125倍清除导线表面和连接管内壁的氧化膜。清洗导线过程中, 为防止再度氧化, 应先在连接管的内壁和导线表面涂上一层电力复合胶, 再用细钢丝刷在油层下擦刷, 使之与空气隔绝。如电力复合胶已被沾污, 则应擦掉重新涂一层电力复合脂擦刷, 最后连同电力复合脂油膏进行压接。压接钢芯铝绞线时, 连接管内搭接的两导线间要夹上铝垫片, 可增加接头的握裹力, 并使接触良好。导线两端应露出管外25-30mm。压接时, 导线端头应用绑线扎紧, 以防松散。6、 紧线紧线前必须做好耐张杆、 转角杆和终端杆的本身拉线。然后再分端紧线。首先, 将导线的一端套在绝缘子上固定好, 再在导线的另一观开始紧线工作。 紧线方法有两种: 一种是导线逐根均匀拉紧, 另一种是三线同时收紧或两线同时收紧。后一种方法紧线速度快, 但需要有较大的牵引力, 如利用卷扬机或绞磨的牵引力等。紧线时, 一般应做到每根电杆上有人以便及时松紧导线, 使导线接头能顺利地越过滑轮和绝缘子 一般中小型铝绞线和钢芯铝绞线可用紧线钳紧线。先将导线经过滑轮组, 用人力初步拉紧, 然后将紧线钳上钢丝绳松开, 固定在横担上, 另一端夹住导线( 导线上包缠麻布) 。紧线时, 横担两侧的导线应同时收紧, 以免横担受力不均而歪斜7、 弧垂观测测定导线的弧垂, 一般与紧线工作配合进行。目的是使安装后的导线能达到规定的弧垂测定导线的弧垂, 一般有等长法( 平行四边形法) 和张力法两种, 施工中长用的是等长法。观测弧垂一般选在耐张端的中部采用等长法观测弧垂时, 应首先按当时环境温度, 从弧垂曲线中查的弧垂值, 然后, 在观测档两侧直线杆上各固定一个弧垂板尺, 使得它和导线悬挂点的距离等于查得的弧垂值。再经过目测, 检查弧垂是否达到要求, 通知操作者调整紧线器。为使目测看得清楚, 板尺上应涂上鲜明的颜色。导线的安装弧垂的允许误差不应超过设计要求值的5%。多条导线如截面、 档距相同时, 导线弧垂一致8、 导线固定导线在绝缘子上一般见绑扎方法来固定。绑扎方法因绝缘子形式和安装地点的不用而异, 常见的有以下几种: 顶绑法: 顶绑法用于直线杆针式绝缘子的固定绑扎。铝导线绑扎时应先在导线绑扎处先绑好150mm长的铝包头。所用铝包宽度为10mm, 厚度为1mm。绑扎材料应与导线材料相同, 其直径在26-3mm范围内。这种方法一般适用于1-10kV直线杆针式绝缘子侧绑法: 侧绑法用于转角杆和1kV以下的直线杆的针式绝缘子的固定绑扎。铝导线绑扎时应先在导线绑扎处绑好150mm长铝带。导线应放在绝缘子颈部外侧。若由于绝缘子顶槽太浅, 直线杆也能够用这种方法绑扎终端绑扎法: 终端绑扎法适用于终端杆蝶式绝缘子上导线绑扎。首先在与绝缘子接触部位的铝导线外绑上铝包带, 然后, 把预缠成圈的绑线一端留出长200-250mm, 夹在导线之间, 再用绑线在导线上绑扎, 第一圈应离蝶式绝缘子裙边80mm, 绑扎到规定长度后与短头扭绞2-3圈, 余线剪断压平, 最后把折回导线向反方向弯曲用耐张线夹固定导线: 与导线需要安装线夹部分, 用同规格的线股缠绕。其方向与导线外层线股缠绕方向一致。两端各留长10mm。安装线夹时, 先将全部U形螺栓及压板稍稍拧紧。然后逐步拧紧复查导线的固定应牢固、 可靠, 且应符合下列规定: a直线角度杆: 导线应固定在针式绝缘子转角杆外侧的凹槽内b直线跨越杆: 导线应固定在外侧瓷瓶上, 中相导线应固定在右侧瓷瓶上( 面向电源侧) , 导线本体不应在固定处出现角度c裸铝导线在绝缘子或线夹上固定时, 应缠绕包带, 缠绕长度应超过接触部分30mm9、 导线架设的规定导线截面磨损: a导线截面损坏不超过导线部分截面积17%时, 可敷线补修, 敷线长度应超出缺陷部分, 两端各缠长度不小于100mmb铝绞线磨损的截面在导电部分截面积的6%以内, 损坏深度在单股直径的1/3内, 应用同金属的单股线在损坏部分缠绕, 缠绕长度应超出损坏部分两端各30mmc导线磨损的截面, 在导电木粉截面积的5%以内, 可不作处理d导线连接前应清除表面污垢, 清除长度应为连接部分的两倍。连接部分先股不应有缠绕不两、 断股、 松股等缺陷档距内的接头规定: a同一档距内, 同一根导线上的接头、 不得超过一个。导线接头位置与导线固定处的距离应大于05m, 有防振装置者应在防振装置以外b不同金属、 不同规格、 不同绞向的导线严禁在档距内连接1-10kV线路每相过引线( 跨接线、 跳线、 弓子线) 、 引下线与邻相的过引线、 引下线或导线之间的净空距离, 不应小于300mm; 1kV以下配电线路不应小于150mm1-10kV线路的导线与拉线、 电杆或构架之间的净空距离, 不应小于200mm; 1kV以下配电线路, 不应小于50mm1-10kV引下线与1kV以下线路间的距离不应小于200mm过引线之间、 过引线与主干线之间的连接应符合下列规定: a不用金属导线的连接应有可靠的过滤设备b同金属导线, 采用绑扎连接时, 绑扎长度不应小于表3所列数值过引线绑扎长度值 表3导线截面( mm2) 绑扎长度( mm) LJ-35及以下LJ-50LJ-70150200250c绑扎连接时应接触紧、 均匀、 无硬弯, 过引线应呈均匀弧度d不同截面导线连接时, 绑扎长度以小截面导线为准e采用并沟线夹连接时, 线夹数量一般不少于两个10、 电杆上电气安装工艺要求1、 电杆上电气设备的安装, 应符合下列规定: ( 1) 安装应牢固可靠。( 2) 电气连接应接触紧密, 不同金属连接, 应有过度措施。( 3) 瓷件表面光洁, 无裂缝、 破损等现象。2、 隔离开关、 负荷开关及高压熔断器运到现场后的检查, 应符合下列要求: ( 1) 所有的部件、 附件、 备件应齐全, 无损伤变形及锈蚀。 ( 2) 瓷件应无裂纹及破损。3、 隔离开关、 负荷开关及高压熔断器运到现场后的保管, 应符合下列要求: ( 1) 设备应按其不同保管要求置于室内或室外平整、 无积水的场地。 ( 2) 设备及瓷件应安置稳妥, 不的倾倒损坏; 触头及操作机构的金属传动部件应有防锈措施。2、 杆上断路器和负荷开关的安装, 尚应符合下列规定: ( 1) 水平倾斜不大于托架长度的1/100。( 2) 引线连接紧密, 当采用绑扎连接时, 长度不小于150mm。( 3) 外壳干净, 不应有漏油现象, 气压不低于规定值。( 4) 操作灵活, 分、 合位置指示正确可靠。( 5) 外壳接地可靠, 接地电阻值符合规定。3、 杆上隔离开关安装, 尚应符合下列规定: ( 1) 瓷件良好。( 2) 操作机构动作灵活。( 3) 隔离刀刃合闸时接触紧密, 分闸后应有不小于200mm的空气间隙。( 4) 一引线的连接紧密可靠。( 5) 水平安装的隔离刀刃, 分闸时, 宜使静触头带电。( 6) 三相连动隔离开关的三相隔离刀刃应分、 合同期。4、 杆上避雷器的安装, 尚应符合下列规定: ( 1) 瓷套与固定抱箍之间加垫层。( 2) 排列整齐、 高低一致, 相间距离: 110KV时, 不小于350mm; 1KV以下时, 不小于150mm。( 3) 引线短而直, 连接紧密, 采用绝缘线时, 其截面应符合下列规定: 1) 引上线: 铜线不小于16mm2, 铝线不小于25mm2; 2) 引下线: 铜线不小于25mm2, 铝线不小于35mm2。( 4) 与电气部分连接, 不应使避雷器产生外加应力。( 5) 引下线接地可靠, 接地电阻值符合相关规定。5、 接地装置的安装应符合下列规定: ( 1) 接地体规格、 埋设深度应符合设计规定。( 2) 接地装置的连接应可靠, 连接前, 应清除连接部位的铁锈及其附着物。( 3) 接地体的连接采用搭接焊时, 应符合下列规定: 1) 扁钢搭接长度应为其宽度的2倍, 四面施焊。2) 圆钢的搭接长度为其直径的6倍, 双面施焊。3) 圆钢与扁钢连接时, 其搭接长度应为圆钢直径的6倍。( 4) 采用垂直接地体时, 应垂直打入, 并与土壤保持良好接触。( 5) 采用水平敷设的接地体, 应符合下列规定: 1) 接地体应平直, 无明显弯曲。2) 地沟底面平整, 不应有石块回其它影响接地体与土壤紧密接触的杂物。3) 倾斜地形沿等高线敷设。( 6) 接地引下线与接地体连接, 应便于解开测量接地电阻。接地引下线应紧贴杆身, 每隔一定距离与杆身固定一次。( 7) 接地电阻值, 应符合相关规定。三、 施工注意要点( 2) 架空电力线路中断施工时, 要及时收拣好瓷瓶、 电线及金具等, 保管妥善( 3) 单方向紧线时, 反方向应设置临时拉线, 防止倒杆( 4) 混凝土预制构件表面不应后蜂窝、 露筋、 裂缝等缺陷, 强度应满足设计要求( 5) 导线必须进行绝缘测试和接地电阻测试, 其测试记录应由建筑单位代表签证( 6) 杆上金具的螺栓穿入方向应符合下列规定: 1) 立体结构a水平方向者由内向外b垂直方向者由下向上2) 平面结构a顺线路方向者: 双面构件由内向外, 单面构件由送电侧向受电侧或按统一方向b横线路方向者: 两侧由内想外, 中间由左向右( 面向受电侧) 或按统一方向c垂直方向者: 由下向上( 7) 导线在展放过程中, 应防止发生导线磨伤、 断股、 弯折等现象导线损伤有下列情况之一者, 应锯断重接: 1) 在同一截面内, 损坏面积超过导线的导电部分截面积的17%2) 铜芯铝绞线的钢芯断一股3) 导线出”灯笼”, 直径超过15倍导线直径而又无法修复4) 金钩、 破股以形成无法修复的永久变形( 8) 工程完工后, 及时进行调试和办理验交手续四、 试验验收( 1) 1kV以上架空电路线路试验1) 测量绝缘子和线路的绝缘电阻每个绝缘子的绝缘电阻值不小于300M( 35kV以上不小于500M) 线路的绝缘电阻值不作规定( 对平行线路的另一条已充电时可不测) 2) 相位检查各相两侧的相位应一致3) 冲击合闸试验在额定电压下对空载线路冲击合闸试验, 应进行三次, 合闸过程中线路绝缘不应有损坏( 有条件时, 冲击合闸前, 35kV以上线路应先进行递升加压试验) 4) 测量杆塔的接地电阻杆塔接地电阻值应符合设计规定( 2) 在验收时应性下列检查: 1) 导线的型号、 规格应符合设计2) 电杆组立的各项误差应符合规定3) 拉线的制作和安装应符合规定4) 导线的弛度、 相间距离、 对地距离及交叉跨越距离应符合规定5) 电器设备外观应完整无损6) 相位正确、 接地良好7) 沿线的障碍物、 应砍伐的树及树枝等杂物应清除完毕( 3) 在验收时应提交下列资料和文件1) 在原图上已做修改的变更设计部分的实际施工图2) 变更设计证明文件( 包括施工内容明细表) 3) 安装技术记录( 包括隐蔽工程记录) 4) 交叉跨越距离记录及有关协议文件5) 调整试验记录五、 安全要点1、 施工人员应持证上岗, 进入施工作业现场应佩带好安全帽、 工作服。2、 施工线路得到许可确认该线路与可危及该施工线路停电作业的其它线路均以停电, 方可在停电施工线路验电、 装设接地线、 悬挂标示牌与装设围拦并设专人监护。3、 验电、 装设接地线应严格按照”电力安全工作规程”进行, 验电应使用相应电压等级、 合格的专用验电器, 验明线路确无电压后并装设接地线和个人保安线。4、 撤除跨越架空线路时应有专人指挥、 统一信号, 严禁突然剪断导线, 并在导线放下两端设专人手持信号旗看守, 工作人员不得站在已受力的导线、 牵引线内角侧与垂直下方, 防止以外跑线、 卡线伤人。5、 登杆前, 杆根应夯实牢固。旧木杆杆根单侧腐朽超过杆根直接1/8以上时, 应经加固后, 方能登杆6、 登杆操作脚扣应与杆径想适合。使用脚踏板, 勾子应向上。安全带应拴于安全可靠处, 以扣环扣牢, 不准拴于瓷瓶或横担上。工具、 材料应用绳索传递, 禁止上下掷扔。杆下工作人员要带安全帽, 而且不准无关人员在杆下逗留和经过7、 杆上紧线应侧向操作, 并将夹线螺栓拧紧。紧有角度的导线, 应在外侧作业。调整拉线时, 杆上不得有人。放线时要有安全值日在路口处禁止行人从线路下经过8、 架线时在线路的每2-3km处, 应重复接地一次, 送电前必须拆除。如遇雷雨, 停止作业。
