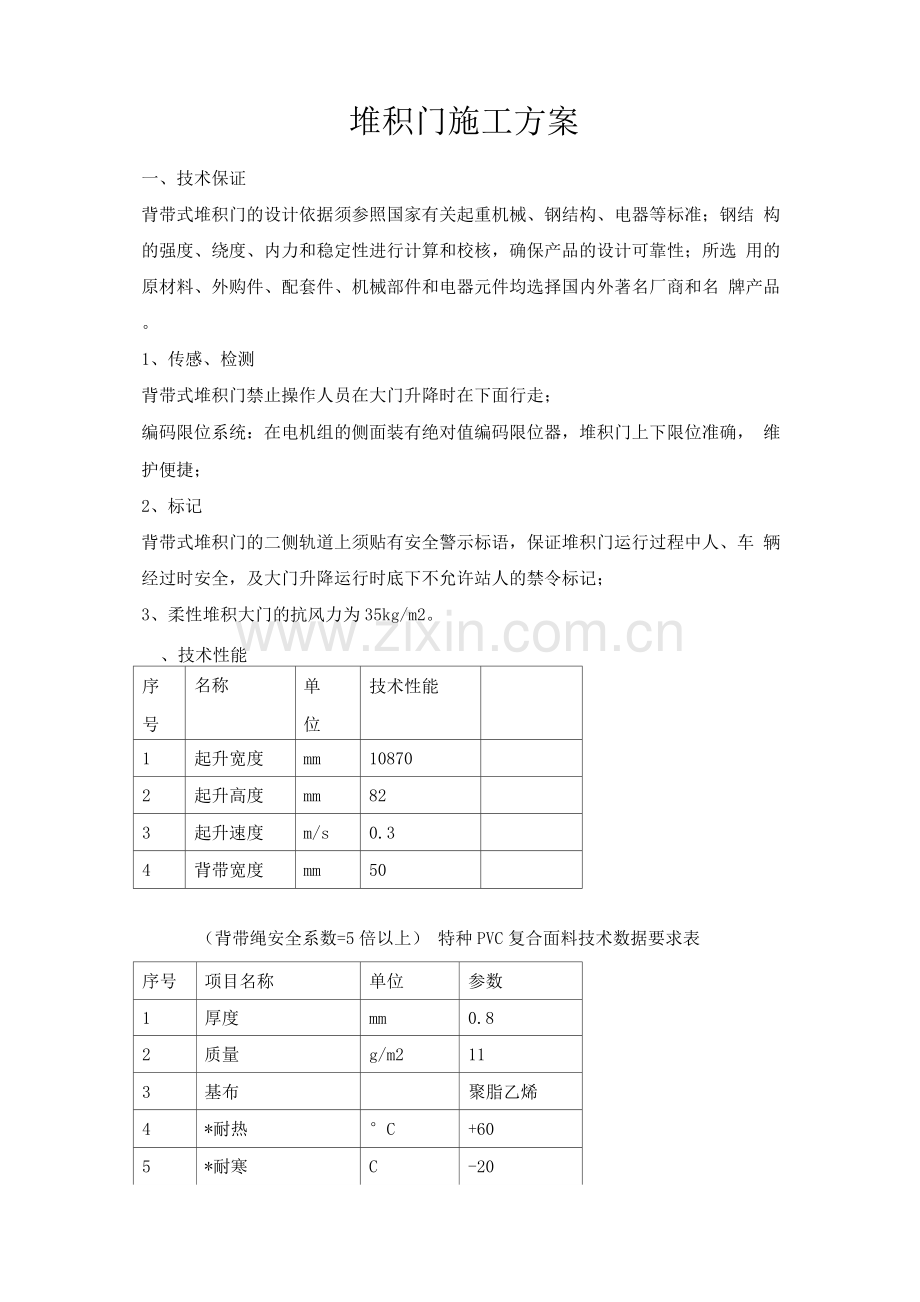

堆积门施工方案
一、技术保证
背带式堆积门的设计依据须参照国家有关起重机械、钢结构、电器等标准；钢结 构的强度、绕度、内力和稳定性进行计算和校核，确保产品的设计可靠性；所选 用的原材料、外购件、配套件、机械部件和电器元件均选择国内外著名厂商和名 牌产品。
1、传感、检测
背带式堆积门禁止操作人员在大门升降时在下面行走；
编码限位系统：在电机组的侧面装有绝对值编码限位器，堆积门上下限位准确， 维护便捷；
2、标记
背带式堆积门的二侧轨道上须贴有安全警示标语，保证堆积门运行过程中人、车 辆经过时安全，及大门升降运行时底下不允许站人的禁令标记；
3、柔性堆积大门的抗风力为35kg/m2。
、技术性能
序
号
名称
单
位
技术性能

1
起升宽度
mm
10870

2
起升高度
mm
82

3
起升速度
m/s
0.3

4
背带宽度
mm
50

（背带绳安全系数=5倍以上） 特种PVC复合面料技术数据要求表
序号
项目名称
单位
参数
1
厚度
mm
0.8
2
质量
g/m2
11
3
基布

聚脂乙烯
4
*耐热
°C
+60
5
*耐寒
C
-20
6
*抗拉强度
N /5cm
40 x 35
7
撕裂强度
N
6
8
剥离强度
N /5cm
1
9
延伸率
%0
15〜20
10
耐水压
mmHzo
3 x 103
11
*耐阻燃
S
3秒钟自熄
12
面料抗风
KN/m2
0.68

3. 电气控制
3.1要求大门在不升降时，电机始终处于自锁状态；
3.2背带式堆积门的限位器能控制在大门升到额定高度时起升装置停止工作而 在降到底线时起升装置也能停止工作；
3.3背带式堆积门的车间内外均装有操作按钮箱，其运行为点动接触上下操作， 操作人员在内外都能够控制大门的升降。
3.4所有控制系统采用PLC控制。
4. 现场条件
极端最低温度平均为：-9.1C
全年5 C以下的天数有：80天
全年高湿天气为：（75%RH以上）50-80天
极端最低温度：-18.1C
电源：220V或380V±10% 50HZ 三相四线制
抗风系数：
门帘抗风能力：35m/s （内置隐藏式抗风钢管）
控制系统：
格兰德产品电脑编制程序组成，与各种常用保护装置兼容。IP65操纵盒与调高
反射延时的自动和手动循环系统。
启闭速度：
堆积式高速门启闭速度0.2m/s-1m/s,从底到顶一般在4秒钟左右（速度是电动 卷闸门的25倍），车辆、行人无需等待，不构成障碍。
控制方式：
金阳光堆积门提供多种手动或自动控制系统以满足用户对快速门的开启或关闭 方式的要求。
1. 按钮2.拉绳3.遥控4.地磁环5.雷达6.光电7.联动互锁
可选配件：红外安保系统；地磁感应系统；雷达感应系统；遥控开关；视窗；安 全气囊，变频控系统，多樘门联动控制系统，拉绳开关，信号灯。
安全性能：
急停按钮一控制箱安装急停按钮，在紧急情况下，可迅速停止关闭基本配置中含 有精密度德国产绝对值编码器限位 严格控制高速运行带来的限位误差，如停 电或遇强制外力（即自动切断电源），停止运行，且门体自动锁住，确保安全。 门柱底端装有红外线安全装置，并且门
工作过程：
背带堆积门由开门传感器提供触发信号给控制系统，控制系统根据快速门的当前 位置发出指令给变频器，启动驱动电机使门帘快速上升，车辆行人通过后门帘自 动下降，关闭通道，直到下一个开门信号再次打开。
定义：
一般指的是产业仓库，厂房里用的门，堆积门只是一个名称,有的称为堆码场产业 门等,也有车间用的快速堆积门等，形式比较多，有垂直提升的,翻板的，和PVC卷 帘的等。
工作原理：
保温节能：门的快速启闭功能提高了夏冬季节的冷暖保温效果，减少了能量的损 失，节约了能源。
密封隔绝:底部装有弹性的PVC基布气密封，它可与各种不平坦地面精密结合， 可达到万级标准，门柱密封采用特有的双层毛刷增加了更好的密封性。独特的密 封系统，高效的密封方式，最大限度阻断冷热风的移动，防止外部灰尘、昆虫的 进入，有效地隔绝气味、噪音的传播。
安全性能：门框及门箱材质为2.0mm厚优质不锈钢304材质，剪板折弯加工成型。 动力系统:采用堆积门专门电机。
控制系统:采用高科技PLC和变频器控制。
1）堆积门可以在一天之内开关上千次，而且使用寿命长。
2）堆积门是垂直折叠门的全新概念，它完全摒弃了传统工业门的弊端，有着全新 的质量和效率
3）堆积门可实现快速通过:材料PVC垂直折叠的速度和自动化开启/关闭的速度， 允许连续快速的进出，避免了之内外的温度的流通。
4）堆积门为您节省空间：大面积的材料PVC可以收纳成很小的体积，可以卷在金 属轴上，可以节省集装箱的空间。
5）堆积门具有良好的抗风性用水平间隔的金属钢筋加强材料pvc的门，即使是 很大的尺寸，也具有很高的抗风性此项功能可以保护工作人员和货物避免操作不 当引起的阻断。
6）堆积门的卓越的密封防尘性可折叠的织物PVC即使是在大风的天气仍有良好 的密封性。
优点
软帘堆积门具有保温、保冷、防虫、防风、防尘、隔音、防火、防异味采光等多 项功能，并广泛用于食品、化学、纺织、冷冻、电子、印刷、超市冷冻装配、精 密机械、物流仓储等多种场所，适用于物流通道，大面积洞，防风要求较高等 内外门。可提高的满足高性能物流及洁净场所，并且节省能源，提高空调效果， 高速自动关闭，提高作用效率等优点。
产品特点
1、电动装置配置：电机设计针对其运行特点由专业工程师设计，对开启频繁的电 机无需风冷，散热快，耐高温。
2、无轨运行技术特点：无轨门的走轮采用高级耐磨橡胶，30万次运行检测无明 显磨损，无轨门运行有中间导向条导向并有多个双尼龙轮对抱导向条，使门在运 行使用时不受强风吹袭破坏（最新专利技术设计）。
3、控制系统:控制系统采用国际先进的弱电控制方式，强电转换为弱电磁性感应 控制，开关门灵敏度高，无漏电伤人现象发生。
4、开启缓冲装置:起动装置采用电子控制电流与机械缓冲装置相结合，消除了堆 积门在开启时带来的瞬间冲击力，使其开启平稳不晃，开启速度每秒0.2-1.0 米。
施工方案
一、安装准备
1、安装现场条件：安装现场必须具备下列条件方可安装：
⑴安装现场必须具备约1平米的空地，供作业操作；
⑵现场具备380V，220V，50HZ交流供电设备及必要的照明设备；
2、产品条件：按设计要求及供货合同要求准备；
3、安装工具设备准备：
安装用搬手、钳子、绞链、夹具，电钻等工具；
测量用工具：米尺、水平尺等工具；
安装辅助设备及用品：金属梯、安全带、安全帽、提升工具、电锯、工作平台等；
4、安装消耗材料准备：金属配件等
5、安装人员条件：
安装工人须有三年以上的安装大型门的实际经验，进行三个月的大门安装培训和 技术交底；
安装工人须具备独立解决问题的能力
安装工人须有团队协作精神和施工协调能力
安装人员须经严格的施工安全和处理意外事故能力的培训
二、安装质量保证措施
1、保证足够的现场安装工程技术人员
现场工程师：1-2名
现场技术工人：2-4名
其它工人2-4名
2、按安装规范实施安装
3、现场安装质量监督及调整
现场有一个专门的质量检验监督小组，如存在安装质量问题，质量检验监督人员 提出后立即执行，不得以任何理由拖延。
4、现场安装质量检验验收标准质检人员按下表检验产品的质量情况
三、施工安全措施
1、所有进入现场的工程技术人员必须配带安全帽
2、高空作业人员必须使用安全带
3、严格按照甲方单位和监理要求的各项安全施工规定进行现场安装、施工。
4、所有现场施工人员经过严格的安全意识教育和培训
四、安装运输施工方案及流程
1、大门框架在工厂加工成型，并作相应处理后运到现场，在施工现场，进行组 装及调试。
2、流程见附图
五、工期与保修期、工程进度
a）工期：自签定合同之日起，对门洞的宽度和高度，横梁和立柱垂直度、直线 度和平面度，进行测量，制作及安装工期为20天调试完成。
b）保修期：自安装验收之日起，保修壹年，终身维护。
c）在安装现场完全具备安装条件下，进入安装现场，做安装准备，开始安装。
六、售后服务承诺（“三包”承诺、服务及时承诺等）：
扬州金阳光门业有限公司对所有销售、安装的、柔性门实施为期1年的质量保 证，1年内凡因正常工作下出现的故障我司负责免费提供配件并维修。在保修期 满后，负责为用户提供终身的产品维护。具体措施如下：
1. 工人安装每樘门及相关设备均要持有由用户签署意见的《安装服务反馈表》， 保证安装质量的合格率为百分之百。
2. 安装完成后，必须由用户签署《安装验收单》，保证交给用户的是令用户满意 放心的产品。
3. 每位用户持有一份保修书。
4. 每三个月对用户进行一次电话回访。
5. 所有售后服务人员均要持有由用户签署意见的《维护记录》，以保证售后服 务及时、有效和可靠。
6. 保修期内，属产品质量问题造成产品不能正常运行，维护不收材料费、维修费。 保修期后，仅收材料成本费，不收维修费。
7. 用户需要维护产品时，由当地的产品维护人员保证在8小时内到现场维护。
8. 售后服务电话：xx 24小时值守，随时接听用户维修及咨询电话。
质保期
验收合格之日起1年。
示意图
