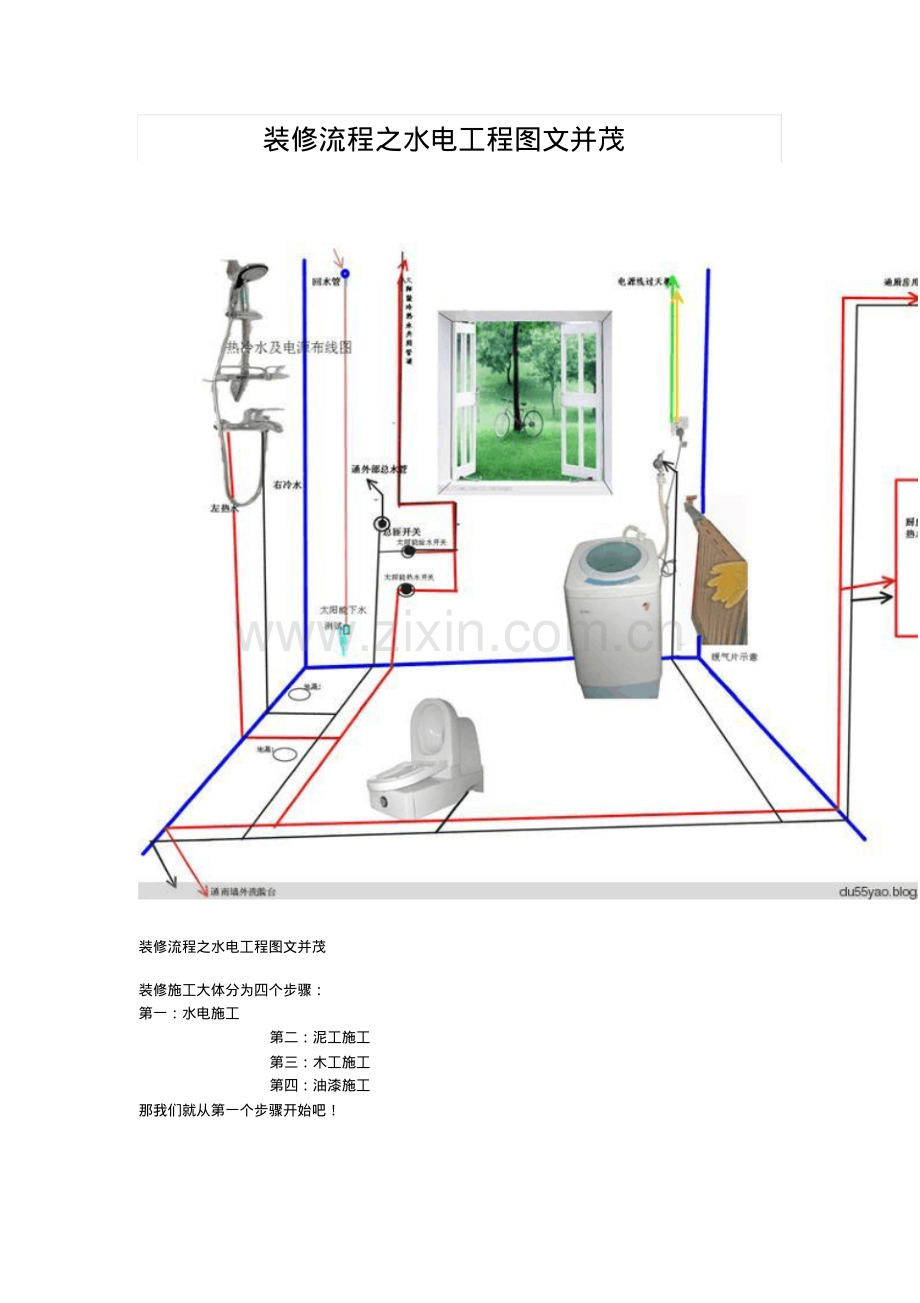

装修流程之水电工程图文并茂装修流程之水电工程图文并茂装修施工大体分为四个步骤：第一：水电施工第二：泥工施工第三：木工施工第四：油漆施工那我们就从第一个步骤开始吧！第一：水电施工水电施工规范标准：1、电工进场前先配备临时线板一只（漏电保护器1 只）。2、由设计师、项目经理陪同客户放样，水电工协助以达到合理位置。3、所有墙体暗盒须打水平线后在安装，固定暗盒前先浇湿墙面。4、强、弱电线管分红、白双色，1 米以上敷设间距30CM以上，不得走同根线管，交叉处确性采取分隔措旗（可能锡纸等抗干扰材料）。5、线管横平竖直，不准斜铺式、放射铺式，包括顶面线管铺设。6、电线与水管交叉处采用分隔措施。7、线管地、墙面开槽深度适中，以确保线管埋入内即可。8、地面线槽需开槽铺设，线管接头处要涂胶水，卫生间、厨房地面不允许走线管。9、合理计算每间的电器功率来分部线路，家用线管一般有直径20 和 16 两种，线管穿线数索量不超过5 根，如明多余则另加线管。10、空调等大功率电器必须设置专用供电回路。立式空调采用4 平方线，插座采用 2.5 平方线，照明采用1.5 平方线。11、每个房间必须是一路以上，电器如多则增回路。（空调是单独回路）12、厨房电源一路4 平方和一路2.5 平方进线。冰箱及插座为2.5 平方。13、开关离地面净高度1.3 米左右，每个房间需有双控开关；插座离地面高度30CM以上，卫生间电源插座需加防水盖。14、管道施工前，检查原有给排水管是否畅通无堵，查看原进户电源线径大少，电话线、电视线、网络线是否连接到位。15、现场核对家具、电器、卫生间洁具的位置，尺寸及型号等。16、主水管管道直径统一为20MM（PP-R管为 25MM），现在用的比较多的为PP-R 管道。17、PP-R管采用热熔连接，所用的PP-R管熔接工具应与水管材质相符。热熔前应去除在管道上的杂物，工作温度控制在250270 度左右。18、水管走向布局合理，横平竖直，不可斜铺，冷热水管交叉处应使用过桥器，如果水管走顶必须间隔60CM左右设固定吊，热水管要用保温棉包好。19、冷热水管双出水龙头口应平行，平面基本上与瓷砖平，冷热水管间距15CM以上。20、外露出水口常规高度（特殊情况可按实际情况调整）淋浴龙头 110CM 浴缸龙头 65CM 洗脸盆出水口 60CM 洗衣机水龙头 110CM（或洗衣机侧面）21、管道试验压力为0.8Mpa，PP-R管恒压 20 分钟，允许最大下降压力为0.05Mpa。同时检查管道各连接处无渗水为标准。22、水管电线改造完工后及时让客户、公司人员验收，并仔细拍下水电隐蔽工程照片，刻录光盘，完工后交与业主，以便日后维修。
