电力及综合通信管道施工方案.docx

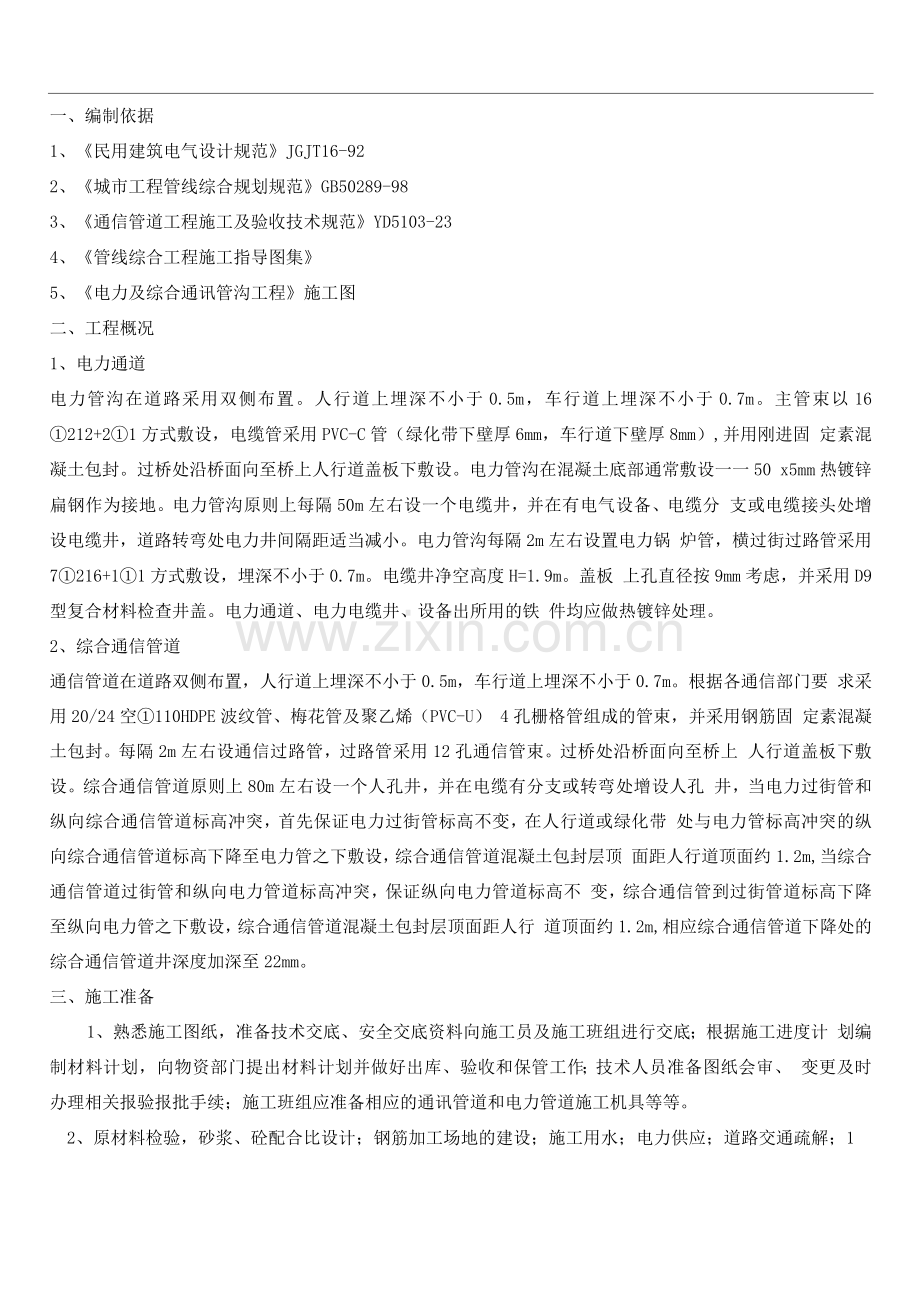

一、编制依据1、民用建筑电气设计规范JGJT16-922、城市工程管线综合规划规范GB50289-983、通信管道工程施工及验收技术规范YD5103-234、管线综合工程施工指导图集5、电力及综合通讯管沟工程施工图二、工程概况1、电力通道电力管沟在道路采用双侧布置。人行道上埋深不小于0.5m，车行道上埋深不小于0.7m。主管束以16 212+21方式敷设，电缆管采用PVC-C管（绿化带下壁厚6mm，车行道下壁厚8mm）,并用刚进固 定素混凝土包封。过桥处沿桥面向至桥上人行道盖板下敷设。电力管沟在混凝土底部通常敷设一一50 x5mm热镀锌扁钢作为接地。电力管沟原则上每隔50m左右设一个电缆井，并在有电气设备、电缆分 支或电缆接头处增设电缆井，道路转弯处电力井间隔距适当减小。电力管沟每隔2m左右设置电力锅 炉管，横过街过路管采用7216+11方式敷设，埋深不小于0.7m。电缆井净空高度H=1.9m。盖板 上孔直径按9mm考虑，并采用D9型复合材料检查井盖。电力通道、电力电缆井、设备出所用的铁 件均应做热镀锌处理。2、综合通信管道通信管道在道路双侧布置，人行道上埋深不小于0.5m，车行道上埋深不小于0.7m。根据各通信部门要 求采用20/24空110HDPE波纹管、梅花管及聚乙烯（PVC-U） 4孔栅格管组成的管束，并采用钢筋固 定素混凝土包封。每隔2m左右设通信过路管，过路管采用12孔通信管束。过桥处沿桥面向至桥上 人行道盖板下敷设。综合通信管道原则上80m左右设一个人孔井，并在电缆有分支或转弯处增设人孔 井，当电力过街管和纵向综合通信管道标高冲突，首先保证电力过街管标高不变，在人行道或绿化带 处与电力管标高冲突的纵向综合通信管道标高下降至电力管之下敷设，综合通信管道混凝土包封层顶 面距人行道顶面约1.2m,当综合通信管道过街管和纵向电力管道标高冲突，保证纵向电力管道标高不 变，综合通信管到过街管道标高下降至纵向电力管之下敷设，综合通信管道混凝土包封层顶面距人行 道顶面约1.2m,相应综合通信管道下降处的综合通信管道井深度加深至22mm。三、施工准备1、熟悉施工图纸，准备技术交底、安全交底资料向施工员及施工班组进行交底；根据施工进度计 划编制材料计划，向物资部门提出材料计划并做好出库、验收和保管工作；技术人员准备图纸会审、 变更及时办理相关报验报批手续；施工班组应准备相应的通讯管道和电力管道施工机具等等。2、原材料检验，砂浆、砼配合比设计；钢筋加工场地的建设；施工用水；电力供应；道路交通疏解；1管线调查；施工材料等统筹安排；进场人员安全教育等确保满足施工需要。3、机械设备主要机械设备一览表机械名称规格型号容量数量（台）挖掘机PC21.0M31挖掘机带炮头CAT21（备用）装载机ZL503m31（备用）钢筋切断机WS40-14KW2钢筋弯曲机WS-15KW2电焊机BX6-35024KW3四、电力及综合通信管线工程施工顺序通信管线工程施工程序：测量放样T沟槽开挖T基础处理T管道敷设及人孔井施工T隐蔽验收T管 沟回填1、测量放样a. 根据设计图纸给定的规划管线坐标，用全站仪测量电力及综合通信管道埋管的中心线，放线时 以电力及综合通信管的人孔井作为位置控制点，在根据曲线段所给的曲线要素，在确定管线位置，通 信人孔井位置做好护桩记录。b. 控制好电力及综合通信管到及井室的基础位置、尺寸及管道基础底标高，严格按照设计要求控 制各个部位尺寸及纵横坡度。2、沟槽开挖基槽开挖前要对周围的建筑物、地下管线情况进行调查，确定沟槽开挖卸载带来的地表沉降和水 平位移不会影响其他构筑物的安全后方可进行施工。根据测量定位好的管线位置进行管沟开挖，首先采用机械进行沟槽开挖，挖至距标高20cm时，采 用人工进行沟槽开挖并且进行人工清底，以防扰动土层，如果超挖或者扰动土层，必须进行地基处理。 对过路并需作素混凝土包封的电力及综合通信管道开挖宽度，比设计每侧加宽0.5m,以便于管道、模 板安装，及混凝土灌筑。基坑挖完后进行验槽，作好记录，监理工程师检测合格后方可进行下一工序 的施工。沟槽开挖施工期间，槽边0.8m以内不得堆置弃土和废料及其他材料，开挖后应按照沟渠开挖的有 关规范要求采取有效的支护措施，以防止坍塌；沟底地下水需采取有效的排水设施，管顶临时堆土不 得超过道路设计标高，通过大型机械时，要经过结构检算。管沟槽开挖后进行相应的排水措施：管道沟槽采用明沟排水法进行施工排水，具体方法如下：在 沟槽的开挖过程中，在槽底设置排水沟，将地表水或槽底、槽坡渗流出来的地下水汇集到槽底的排水 沟内，然后通过排水沟流入集水井，再用水泵将水抽走，抽出的水直接排入附近排水明沟，以保持沟 槽干燥。管沟排水示意图：注：排水沟深度比沟槽底低0.2m，集水井比排水管低0.3m，并保持水流畅通。3、基础处理一般情况下，当岩土层的承载力为801KPa和非岩石时，应采用原状土作为基础；当土壤承载 力为5070KPa时，应采用经夯实后的原土作为基础，夯实密度应达到95%。当沟底遇到岩石、卵石、 硬质土、软的膨胀土、不规则碎石块及浸泡土质而不允许作为沟底基础，应根据实际情况挖出后做人 工基础，做法如下：（1）、当管束基础位于回填土范围时，基底回填密度应大于95%，并敷设1mm粗砂垫层，其基 地承载力不小于120Kpa。（2）、当管束位于岩石地段时，将基坑底面夯平，在铺设一层1mm砂垫层。（3）、当管束基础底低于地下水位时，做好相应施工降水措施，严禁基底泡水，在沟底铺一层砂 石夯实，厚度为1mm。（4）、如遇到不良地基如流沙或淤泥的地方，先在基坑底部铺以碎石夯实，厚度1mm，再铺以 管束基础。4、管道敷设及人孔井施工a. 管道敷设管道基础经监理工程师检查后合格后才进行管道敷设，管沟敷设保证有一定的坡度，利于渗入管 内的地下水流向人孔，管沟坡度为0.3%0.4%，不得小于0.25%，如街道本身有坡度，利用地势获得坡 度。每段管沟按直线敷设，遇到道路弯曲或需绕过地上、地下障碍物，在弯点位置设置人孔，管道太短时。建弯管道，弯曲管道的段长小于直线管道的最大允许段长。弱点塑料管道弯曲率半径不小于10m。 弯管道中心夹角宜尽量大，减少电缆敷设时的侧压力。同一管道不应有反向弯曲（即“S”型）或弯曲 部分的中心夹角不小于90的弯管道（即“U”型弯）部分地段当人行道宽度距离不足以放下标准的大号直通电力井，可适当将电力井的平面宽度尺寸 压缩，具体根据施工现场情况确定。电力及综合通信管道通过桥梁时，管道在人行道板下中空位置敷设。每间隔30m左右设置一个拉 线井。管道铺设应保证管间距在2CM左右，管中用穿铁丝导线。导线应搭接牢靠，严禁漏穿或不漏穿 导线。主干管沟安装示意图：路面1C20细石混凝土L、巾212PVC-C电力道二巾16钢筋网格电力管敷没大样16212+21主干管沟断面（车行道TPVC管壁厚8mm）接地扁铁-50以5C20细石混凝过路段电力管沟你安装示意图:巾1PVC-C电力管巾16钢筋网格路面mmun7(b212PVC-C电力管C2 0细石混凝土 I1+0I!242接地扁铁-50x5通长敷设电力管敷设大样7巾216+1巾1过街管沟断面每隔2m左右设置b. 管道包封管道包封全部采用C20细石混凝土灌注，铺设管道后立即施工，使混凝土包封层与混凝土基础密 切结合成整体。c. 人孔井施工人孔井施工步骤：(1) 人孔井位置精确放样，基坑开挖、务实；(2) .在务实好的基坑浇筑人孔基底混凝土；(3) .待人孔井基底混凝土浇筑后，对人孔墙身进行砌筑；(4) .人孔墙身砌筑完后，开始人孔上覆施工；(5) .上覆施工完毕后，人孔井盖进行施工。人孔井施工控制要点：(1) .基坑开挖根据放样轴线及边线进行，确保人孔位置准确；基坑挖方土应堆在人孔边线40cm 外。(2) .基坑底部必须进行整平、夯实处理。(3) .人孔尺寸必须符合设计要求。(4) .混凝土、砂浆必须根据配合比进行拌和，任何人不得私自改变配合比。(5) .墙身砌筑几何尺寸及垂直度应满足设计及规范要求。5、隐蔽工程验收电力及综合通信管线安装完毕后进行隐蔽验收，根据现场实际情况填写隐蔽工程验收记录表；待 隐蔽工程经监理单位验收后合格后，才进行沟槽回填；若填写隐蔽工程验收记录不真实，或验收意见 不明确，不允许进行沟槽回填。6. 管槽回填经监理单位验收沟槽合格后，方可进行区内电力管沟槽回填；回填施工要点：a. 回填时采用蛙式打夯机分层夯实，填筑至原路基面标高，每层厚度不超过30cm；b. 区内电力管线与其他管线垂直交叉最小净距为0.3m，如遇垂直净距不能满足时，可在其土层厚 度中采取适当的保护措施，净距可适当缩减；c. 回填土的含水量必须符合要求，当回填土的含水量过大时，根据天气、现场情况，采用晾晒或 掺拌石灰粉的措施，或者采取其它材料，以达到回填土的最佳含水量；d. 管顶以上0.5m范围内用人工夯填，每层压实厚度不大于15cm。管顶0.5m以上用挖机配合人工 进行回填。具体施工操作应严格按操作规程进行；e. 回填前清除槽内杂物、排除积水；f. 回填土中不得有碎砖、石块；g. 每层回填完成后必须经质检员检查、试验员检验认可后方准进行下层回填工作五、质量保证措施1、质保体系及质保要求1.1、本工程的质量目标：工程质量，合同履约率1%，分部、分项工程合格率1%。1.2、建立行之有效的质量管理体系，通过对总体质量目标的合理分解，通过过程管理，实现过程 精品，以确保实现总体质量目标。1.3、结合我公司质量目标：单位工程、分部、分项工程合格率1%。，顾客满意率90%，返工 损失率0.5%。，创局优，争创省部优。1.4、为确保工程质量目标的实现，公司按GB/T192： 1994 ISO92： 1994标准建立质量保证 体系，并持续保持有效性。1.5、在施工过程中认真加强施工技术管理和质量管理。全体管理人员必须严格执行国家和地方各 级政府部门颁发的各项规范、规程和标准，严格执行本公司制定质量程序文件（包括各项技术管理和 质量管理制度），严格履行自己的岗位责任制和质量责任制，树“百年大计，质量第一”、“质量是 企业的生命”、“以质量求效益，以质量求信誉，以质量求发展”的思想，树立牢固的质量意识，实 现工程质量合同目标。2、组织保证措施2.1、成立质量管理（QC）领导小组：项目经理为组长，总工程师为副组长，组员由技术部主管工 程师、试验、测量、物资等部门负责人及各工班有关人员组成。2.2、建立质检机构：项目部质安部设专职质检工程师组成，各工班内设兼职质检员。各个工序完 工后，必须经质安部签认后方可进行下一道工序。3、制度保证措施3.1、做好培训工作，认真学习设计图纸及技术规范和操作规程，高标准地建设好本项工程。3.2、工程全面贯彻执行ISO92体系标准，按照国标标准及业主要求施工。3.3、分项目、分工序实行专项质量管理，上至项目经理，下到操作者均制定岗位责任制，签定质 量保证书。3.4、制定以群众自检为基础，质检员专检、互检和质检工程师专检、抽检相结合的质量检查制度 和工前试验、工中检查、工后检验的质量检验制度。3.5、严格执行隐蔽工程的检查签证制度，隐蔽工程未经检查签证，不得进行下一道工序施工。实 行工序间的转序检查，每一道工序完成后，经自检、专检达标后，经监理工程师工程师检查签证后， 方可进行下一道工序施工。3.6、坚持“三服从、五不施工、一票否决”制度。即进度、工作量、计量支付服从工程质量；施 工准备工作不充分不施工、设计图纸没有自审和会审不施工、没有进行技术交底不施工、必须的试验 未达到标准不施工、施工方案和质保措施未确定不施工；坚持质量一票否决权制。3.7、实行质量监督制度。无条件接受建设单位和监理工程师工程师管理，为质监人员提供检测仪 器，创造质量检测、检验条件，配合做好工程质量复检工作，提供准确的技术数据和自检资料。4、技术保证措施4.1、推行全面质量管理，广泛开展QC小组活动。对关键工程，组织专家攻关。贯彻ISO92国 际质量标准体系，编制项目质量计划，实行标准化作业。4.2、加强计量、测量、试验工作；严格控制混凝土的配合比；试验室配备足够的试验设备，并随 工程进展及时进行试验检验工作。4.3、严格把好材料关。本工程所需的原材料、设备一律从正规厂家购进，只采用通过国家认证合 格的产品或建设单位推荐使用的合格产品。地产材料的品质符合国家现行标准。材料进场后经工地试 验室进行复检实验合格后使用，不合格材料坚决不用。4.4、混凝土先按设计标号的要求做好配合比实验，拌和前石料用水清洗，严格控制砂、石用量， 含泥量和水灰比，保证混凝土和易性，增加振捣的密实度，对接头部位要采用凿毛清洗的措施，保证 混凝土的整体性和强度达到要求。4.5、施工过程中认真积累、整理内业及原始施工资料，做到准确、详实、工整，使工程质量检验 资料统一规范化，符合工程档案资料立卷归档要求。六、安全、文明及其他保证措施1、安全管理总目标1.1、目标1.1. 1、重大因工死亡责任事故为0，死亡率为0；1.1. 2、因工重伤责任事故为0，因工轻伤责任事故 2%。；1.1. 3、重大交通责任事故为0；1.1. 4、火灾责任事故为0；1.1. 5、杜绝因管理不善、施工方法不当而造成的机械设备、爆炸、中毒等重大事故1.2、在施工的过程中，要坚持公司历来的“安全第一，预防为主”的方针，严格执行国务院、部、 省、市的安全法规、规范，搞好安全教育与培训，强化员工的安全意识；保证安全专管人员的权威性, 保证合理的安全投入，从制度上、组织上、技术上、投入上多管齐下，狠抓施工安全管理。2、安全生产保证措施2.1、组织保证措施项目部成立以项目经理为组长，项目总工为副组长的安全生产领导小组，组员为相关部门负责人 及工班有关人员。项目部配专职安全人员，工班内设专职安全员。2.2、制度保证措施2.2.1、严格按照有关安全施工的规定制度、办法执行。2.2.2、认真遵守部颁现行安全标准，不折不扣地按标准执行。2.2.3、建立施工安全责任制。各级负责人签订安全生产责任状，哪一级出问题，追究哪一级的责 任。2.2.4、建立安全包保制。对重点项目实行干部、班组层层包保制。2.2.5、建立安全奖罚制度。项目部与工班签定安全风险合同。每月计价扣留2%安全风险金，每 百日无安全事故返还，否则扣发风险金，并追究有关人员的责任。2.2.6、建立安全生产定期和不定期例会制度。每月召开一次安全生产例会，把可能存在的安全隐 患消灭在萌芽状态。2.2.7、建立安全生产定期和不定期检查制度。每月对安全生产情况进行一次检查，每季度进行一 次大检查，每年配合局安全检查组进行一次检查，评比打分，奖罚分明。2.3、思想保证措施1、全体施工人员严格执行党和国家有关安全生产方针、政策、法令和安全生产技术规程。2、增强全员安全意识。认真贯彻执行“安全生产，预防为主”的方针，打好安全基础，使各级明 确自己的安全目标，制定各自的安全规划，达到全员参加，全员实施的目的。3、抓好安全岗位培训。开工前，对所有上岗人员进行安全知识教育，分批培训，把有关安全操作 规程印发给各基层单位，对照检查，对照实施，特种行业作业人员一律持证上岗。4、随时接受上级和监理工程师单位对安全生产的督促、检查、考评，对提出的问题，马上确定方 案组织实施，确保安全生产。2.4、技术保证措施1、现场所有作业人员、行政管理、参观、检查、监理工程师人员，进入现场必须戴好安全帽外， 登高者必须系好安全带；特种作业人员必须持上岗证作业；各工序施工中要有严格的安全技术交底。2、建立电器安全管理和经济责任制度。安质科配一名专职电器工程师负责电器采购、安装和安全 工作。专职安全员负责巡视监督检查，专业电工在专管部门的领导下，负责施工现场的电器安全。3、由专业人员独立编制施工用电组织设计、供电方式、配电装置的设置及其配电容量，供配电线 路的走向和现场照明的设置及生活设施的用电负荷情况，编制有针对性的电器安全技术规范。4、施工现场装备行业统一规定的标准电源箱。电器线路和用电设备安装完成后，由专业管理部门 验收合格后方可运行操作。5、经常对用设备用电设备进行安全检查、测试，每周一次测试漏电开关和接地电阻并有书面记录， 发现问题，及时整改。6、机械设备操作人员（或驾驶员）经过专门训练，经考试取得操作证或驾驶执照后方可上机（车）。7、机械操作人员和指挥人员严格遵守安全操作技术规程，工作时集中注意力，谨慎工作，不擅离 职守，不酒后驾车。8、机械设备发生故障后及时检修，严禁带故障运行。9、机械操作人员严格贯彻例保制度，认真执行清洁、润滑、紧固、防腐、安全的十字作业法。10、物资部设物资配件仓库，统一对物资进行管理，按照材料的储存要求修建具备相应功能的仓 库，做到分门别类储放。11、仓库设专人负责保管、看护，值班室内设报警系统，随时与派出所和消防部门取得联系。-2.5、安全生产内业工作安全生产“七图二牌”必须上墙。七图即：施工总平面图；安全网络图；电路平面布置图； 管线分布图；临时排水走向图；消防器材布置图；工程进度形象图。二牌即：无重大伤亡事 故累计天数牌；百日无事故累计天数牌。现场布置安全生产标语和警示牌，做到无违章现象发生。3、文明施工措施3.1、加强现场管理和对全体施工人员的文明教育管理工作，做到紧张有序，文明礼貌，团结协作， 刻苦顽强，遵纪守法。3.2、设置宣传标语和标牌，增强环保意识。3.3、车辆不准带泥土出现场，如有泥砂带入场外道路，要及时清扫处理，绝不影响市容环境。3.4、合理规划施工现场，将生产、生活区分开设置。3.5、服从建设单位的管理。3.6、搞好驻地周围的环境卫生，保持良好的生活环境。
