石油化工表格.doc

SH3503-J10B

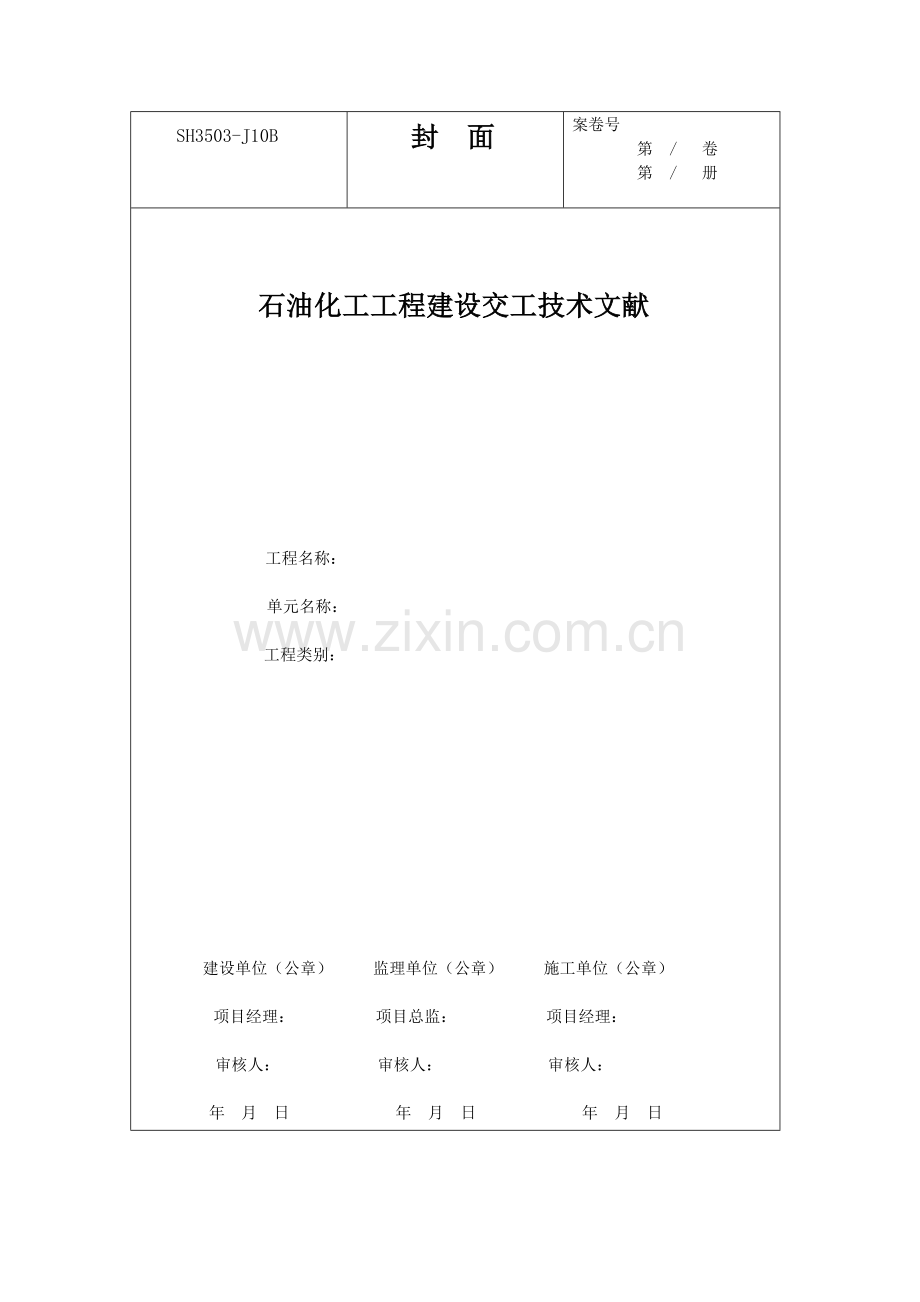

封 面
案卷号
第 / 卷
第 / 册

石油化工工程建设交工技术文献

工程名称：

单元名称：

工程类别：

建设单位（公章） 监理单位（公章） 施工单位（公章）

项目经理： 项目总监： 项目经理：

审核人： 审核人： 审核人：

年 月 日 年 月 日 年 月 日

SH3503-J103

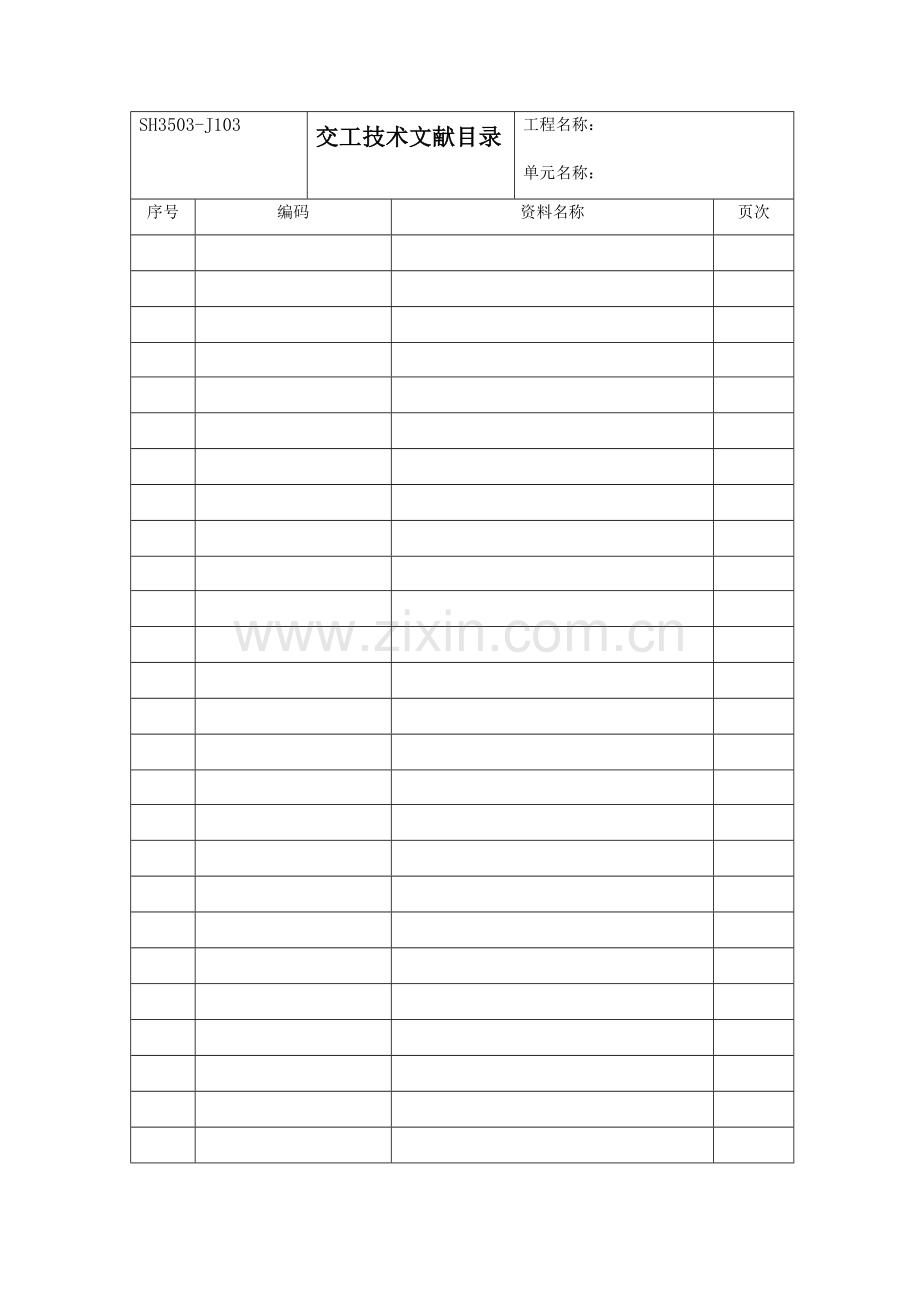

交工技术文献目录
工程名称：

单元名称：
序号
编码
资料名称
页次

SH3503-J103
交工技术文献目录
工程名称：

单元名称：
序号
编码
资料名称
页次

图纸会审记录

技术交底记录

安全交底记录

工作联络单

设计变更一览表

工作联络单一览表

隐蔽工程记录

防腐工程施工质量检查记录

隔热工程施工质量检查记录

设备开箱记录

安装检查记录

块体式设备基础容许偏差项目复测记录

整体框架式设备基础容许偏差项目复测记录

储罐基础容许偏差项目复测记录（一）

储罐基础容许偏差项目复测记录（二）

球罐基础容许偏差项目复测记录

基础沉降观测记录

钢构架安装记录

钢吊车梁安装记录

钢桁架安装记录

钢网架安装记录

塔架及管筒安装记录

空冷器构架安装记录

空冷器风机安装记录

立式设备安装记录

SH3503-J103
交工技术文献目录
工程名称：

单元名称：
序号
编码
资料名称
页次

图纸会审记录

技术交底记录

安全交底记录

工作联络单

工作联络单一览表

设计变更一览表

设备开箱记录

块体式设备基础容许偏差项目复测记录

整体框架式设备基础容许偏差项目复测记录

储罐基础容许偏差项目复测记录（一）

储罐基础容许偏差项目复测记录（二）

球罐基础容许偏差项目复测记录

基础沉降观测记录

钢构架安装记录

钢吊车梁安装记录

钢桁架安装记录

钢网架安装记录

高强螺拴连接检查记录

塔架及管筒安装记录

空冷器构架安装记录

空冷器风机安装记录

湿式气柜几何尺寸检查记录

立式设备安装记录

卧式设备安装记录

SH3503-J103
交工技术文献目录
工程名称：

单元名称：
序号
编码
资料名称
页次

塔盘安装记录

设备填充记录

催化反应（沉降）器附件安装记录

催化再生器附件安装记录

衬里施工质量检查记录

机器安装记录

机器拆检及组装记录

联轴器对中记录

安装检查记录

隐蔽工程记录

储罐总体试验记录

设备强度和严密性试验记录

换热设备强度和严密性试验记录

防腐工程施工质量检查记录

隔热工程施工质量检查记录

机器单机试车记录（一）

机器单机试车记录（二）通用类

机器单机试车记录（二）往复式压缩机

机器单机试车记录（二）离心式压缩机

容器类设备安装分项工程质量检查评估表

容器类设备本体组装分项工程质量检查评估表

塔内件安装分项工程质量检查评估表

“两器”组对安装分项工程质量检查评估表

“两器”附件安装分项工程质量检查评估表

“两器”附件设备安装分项工程质量检查评估表

空冷器构架安装分项工程质量检查评估表

SH3503-J103
交工技术文献目录
工程名称：

单元名称：
序号
编码
资料名称
页次

空冷器管束、百叶窗安装分项工程质量检查评估表

球罐支柱安装分项工程质量检查评估表

球罐组装分项工程质量检查评估表

球罐附件安装分项工程质量检查评估表

储罐组装分项工程质量检查评估表

气柜组装分项工程质量检查评估表

储罐、气柜附件安装分项工程质量检查评估表

料仓组装分项工程质量检查评估表

料仓附件安装分项工程质量检查评估表

钢制烟囱、烟道预制安装分项工程质量检查评估表

平台、梯子预制安装分项工程质量检查评估表

往复式压缩机组安装分项工程质量检查评估表

润滑油密封油系统安装分项工程质量检查评估表

介质冷却分离系统安装分项工程质量检查评估表

电动机安装分项工程质量检查评估表

离心式压缩机组主机安装分项工程质量检查评估表

轴流压缩机组主机安装分项工程质量检查评估表

活塞式压缩机安装分项工程质量检查评估表

罗茨鼓风机安装分项工程质量检查评估表

透平鼓风机安装分项工程质量检查评估表

离心通风机安装分项工程质量检查评估表

轴流通风机安装分项工程质量检查评估表

离心泵安装分项工程质量检查评估表

齿轮泵安装分项工程质量检查评估表

隔热、耐磨衬里分项工程质量检查评估表

绝热分项工程质量检查评估表

SH3503-J103
交工技术文献目录
工程名称：

单元名称：
序号
编码
资料名称
页次

分部工程质量评估表

单位工程质量保证资料核查表

单位工程质量综合评估表

SH3503-J104
图纸会审记录
工程名称：

单元名称：

会签
建设单位（盖章）：

年 月 日
设计单位（盖章）：

年 月 日
施工单位（盖章）：

年 月 日

SH3503-J104
技术交底记录
工程名称：

单元名称：

交底人：

年 月 日
接受人：

年 月 日

SH3503-J104
安全交底记录
工程名称：

单元名称：

交底人：

年 月 日
接受人：

年 月 日

SH3503-J112
工程联络单
工程名称：
单元名称：
工程类别：
联络单编号

送达单位

提出时间

提出单位

内容：

提出人： 审核人：

处理意见：

签字： 年 月 日
会签：

签字： 年 月 日

SH3503-J112
设计变更一览表
工程名称：
单元名称：
工程类别：
序号
设计变更告知单号
页数
变更要点

编制人

审核人

日期
年 月 日

SH3503-J114
工程联络单一览表
工程名称：
单元名称：
工程类别：
序号
联络单号
页数
联络单内容要点

编制人

审核人

日期
年 月 日

SH3503-J301
设备开箱记录
工程名称：
单元名称：

设备名称

位 号

设备检查状况：
设备缺陷处理状况：
随机资料专用工具交接记录：
建设/监理单位
施工单位
订货单位
检查人员：
年 月 日
检查人员：
年 月 日
检查人员：
年 月 日

SH3503-J115
隐蔽工程记录
工程名称：
单元名称：
工程类别：
隐蔽项目

施工图号

隐蔽项目内容及简图

检查成果

建设/监理单位
施工单位

专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J117
防腐工程施工质量检查记录
工程名称：
单元名称：
工程类别：
防腐部位

防腐层构造及规定

检查内容
检查成果
原材料符合设计规定及有关规范规定，具有出厂质量合格证明文献及复验汇报

设备、管道按规定进行了强度、严密性试验，具有工序交接记录

基层表面处理措施对旳，处理成果符合设计等级规定

隔离层材料使用对旳，层数或厚度符合规范规定

防腐层材料旳配比、试验符合有关规范规定，汇报齐全

防腐底层材料使用对旳，层数或厚度符合规范规定

防腐面层材料使用对旳，层数或厚度符合规范规定

结论

备注

建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J118
隔热工程施工质量检查记录
工程名称：
单元名称：
工程类别：
隔热部位

隔热构造

检 查 内 容
检查成果
原材料符合设计及有关规范规定，具有出厂质量证明文献及复验汇报

设备、管道按规定进行了强度、严密性试验，防腐涂层完毕

具有工序交接记录

隔
热
层
层间粘贴紧密，同层错缝，内外层压缝，伸缩缝留置、充填对旳

采用成型预制块和缠裹材料时,接缝应错开,嵌缝饱满,厚度偏差符合规范规定

采用散状材料和浇灌材料时，填充应密实、均匀，厚度偏差符合规范规定

防潮层粘贴于保温层上，不容许有局部脱落和鼓包现象，表面平整，厚度符合规范规定

保
护
层
金属保护层应压边，搭接缝避开雨水冲刷方向，不容许有局部脱壳和凹凸不平
旳地方，表面平整度符合规范规定

卷材保护层应紧贴表面，不应有褶皱和开裂

抹面保护层应平整、光滑，端部棱角整洁，不应有明显裂纹，表面平整度符合
规范规定

检查口、人孔、观测孔以及管件等处周围做成45º斜坡，并做防潮层密封

管支、托架处旳隔热层不应影响活动面旳自由伸缩

结论

建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J128
安装检查记录
工程名称：
单元名称：
工程类别：

结论

建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J204
块体式设备基础容许偏差项目复测记录
工程名称：

单元名称：

施工单位

基础名称

图号

复测日期

复测项目
容许偏差
（㎜）
各检查点实际偏差（㎜）
1
2
3
4
5
6
7
8
9
10
1
轴线位置
纵轴线
20

2
横轴线
20

3
基础不一样平面旳标高
0
-20

4
基础平面外形尺寸
±20

基础凸台上平面外形尺寸
0～-20

基础凹穴尺寸
20～0

基础平面水平度
每米
5

全长
10

基础侧面垂直度
每米
5

全长
10

预埋地角螺栓
标高
10～0

中心距
±2

地角螺栓预留孔
中心位置
±10

深度
20～0
孔壁垂直度
10

预埋活动地角螺栓锚板
标高
20～0

中心位置
±5
水平度
带槽旳锚板
5
带螺栓孔旳锚板
2
注：检查点位置见附图。
复测成果确认：
接受单位
建设/监理单位
交出单位
专业工程师：

年 月 日
专业工程师：

年 月 日
技术负责人：
质量检查员：

年 月 日

SH3503-J205
整体框架式设备基础容许偏差项目复测记录
工程名称：
单元名称：

施工单位

基础名称

图号

复测日期

复测项目
容许偏差
（㎜）
各检查点实际偏差（㎜）
1
2
3
4
5
6
7
8
9
10
1
轴线位移
基础
15

独立基础
10

柱、梁
8

2
垂直度
层间
5米及如下
8

5米以上
10
全高
H/1000
且≤30
3
标高
层高
±10

全高
±10
4
截面尺寸
8
-5

5
表面平整度
8

6
预埋设施中心
预埋件
5

预埋地脚螺栓
2

预埋管
3

7
预留洞中心位置
10

注：H为构造高度，检查点位置见附图
复测成果确认：
接受单位
建设/监理单位
交出单位
现场代表：年 月 日
专业工程师：年 月 日
技术负责人：
质量检查员：年 月 日

SH3503-J206-1
储罐基础容许偏差项目复测记录（一）
工程名称：
单元名称：

储罐编号

复测日期

储罐容积

储罐直径

基础中心标高偏差
（㎜）
容许值
±20
基础中心位置偏差（㎜）
容许值
20
直径容许偏差（㎜）
容许值
30～0
实际值

实际值

实际值

储罐基础同心圆及测点编号布置图

复测成果确认

接受单位
建设/监理单位
交出单位
专业工程师：
专业工程师：
技术负责人：
质量检查员：

SH3503-J206-2
储罐基础容许偏差项目复测记录（二）
工程名称：

单元名称：

储罐编号

复测日期

同心圆编号-测点编号
计算标高
（㎜）
测点标高
（㎜）
测点标高偏差（㎜）
任意两点最大高差（㎜）
相邻两点高差（㎜）

注：“同心圆编号”用罗马数字表达，“测点编号”用阿拉伯数字表达。
技术负责人： 复测人： 测量人：

SH3503-J207
球罐基础容许偏差项目复测记录
工程名称：
单元名称：

储罐编号

复测日期

储罐容积

储罐直径

基础编号
复测项目
地脚螺栓与基础中心圆旳距离偏差
S1（㎜）
预留孔中心与基础中心圆旳距离偏差 S2（㎜）
相邻支柱基础中心间距偏差⊿S（㎜）
基础中心圆直径偏差（㎜）
基础方位偏差
（°）
基础标高偏差
（㎜）
基础平面度偏差
（㎜）
内
外
内
外
1

2

3

4

5

6

7

8

9

10

11

12

13

注：球罐基础平面图见附页。
复测成果确认：
接受单位
建设/监理单位
交出单位
专业工程师：
专业工程师：
技术负责人：
质量检查员：

SH3503-J208
基础沉降观测记录
工程名称：

单元名称：

观测物名称

位号

水准点编号

水准点高程

观测仪

精度

复测日期

观测阶段
观测时间
观测点沉降值
1
2
3
4
5
6
7
8
9
10
11
12
13
14

基础观测点平面布置图：
观测成果分析及结论：
技术负责人： 复测人： 测量人：

SH3503-J213
钢桁架安装记录
工程名称：
单元名称：

施工单位

桁架名称

图号

检测日期

检测项目
容许偏差
各检测点实际偏差
1
2
3
4
5
6
7
8
9
10
11
12
1
跨中垂直度
h/250
且≤25

2
桁架及其受压弦杆旳侧向弯曲矢高
L/1000
且≤10

3
当安装在混凝土柱上时，支座中心对定位轴线偏移
10

4
桁架间距
±10

附图及阐明：
建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J211
钢构造安装记录
工程名称：
单元名称：

名称

位号

观测日期

部位
检查项目
容许偏差
检查点数
合格率
最大偏差
成果
备注
立柱
位置
横向

纵向
垂直度

柱底标高

两柱间在垂直面内对角线旳长度差

各立柱在水平面内对角线旳长度差

挠曲矢高

横梁
标高

水平度

中心位置

附图及阐明：
建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3505-J212
钢吊车梁安装
记录
工程名称：
单元名称：

吊车位号

吊车起重能力

图号

检测日期

检测项目
容许偏差
各检测点实际偏差
1
2
3
4
5
6
7
8
9
10
11
12
1
梁跨中垂直度
h/150

2
挠曲
侧面
L/1000
且≤10

垂直方向
10～0

3
两端支座中心位移
安装在钢柱上，对牛腿中心旳位移
5

安装在混凝土柱上，对定位轴线偏差
5

4
吊车梁支座加劲板中心与柱子承压加劲板中心偏移
t/2

5
同跨间内同一截面吊车梁顶面高差
支座处
10

其他处
15

6
同列相邻两柱间吊车梁顶面高差
L/1500
且≤10

7
同跨间任意截面旳吊车梁中心跨距
±10

8
相邻两吊车梁接头部位
中心错位
3

顶部高差
1

9
轨道中心对吊车梁腹板轴线偏移
10

附图及阐明：
建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J214
钢网架安装记录
工程名称：
单元名称：

施工单位

钢架名称

图号

检测日期

检测项目
容许偏差
各检测点实际偏差
1
2
3
4
5
6
7
8
9
10
11
12
1
纵横中心线
± L/2023
且≤30或≥-30

2
支座中心偏移
L/1000
且≤30

3
周围支座
相邻支座高差
L1/400
且≤15

支座最大高差
30
4
多点支撑网架相邻支座高差
L1/800
且≤30

5
杆件轴线直线度
L1/1000
且≤5

6
网架挠度值
（1+15%）设计值

注：① 表中：L1—总装后平面设计对角线长；
L2—总装后空间设计对角线长；
L3—总装后任一截面设计对角线长；
H1—塔架全高；
H2—管筒全高。
② 检查点位置见附图。
建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J216
高强螺栓连接检查记录
工程名称：
单元名称：

构造名称

材质

记录日期

序号
螺栓规格
数量
螺栓孔径
(mm）
扩孔数量
（个）
磨擦面
处理措施
抗滑移系数
抽验值
终拧扭矩值
（N·m）

建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J302
立式设备安装检查记录
工程名称：
单元名称：

设备名称

位号

型号及规格

上部（0）
下部实测值
h

基准线
A
0°
90°
270°
180°

h为两测点间旳距离，h= mm。
项 目
方 位
容许值
(mm)
实测值
(mm)
项 目
测量部位
容许值
(mm)
实测值
（mm）
标高偏差
（A）
0°

中心线
位置偏差
0°

90°

90°

180°

铅 垂 度
0°

270°

90°

结论

建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日

SH3503-J303
卧式设备安装检查记录
工程名称：
单元名称：

设备名称

位号

型号及规格

φ

D
B

E
D

C
B

C
L
E
基准线

X

固定端

Y

注：① 图中B、C、D、E分别为设备筒体上基准中心点到基础标高基准线旳相对标高值。
② 轴向水平偏差应低向排液口方向。L为两测点间旳距离（mm）。
滑动端鞍座滑动裕量、螺栓松动核验成果：核验人： 年 月 日
项 目
测量部位
容许值
(mm)
实测值
(mm)

项 目
测量部位

容许值
(mm)

实测值
(mm)

中 心 线
位置偏差
X 轴

Y 轴

安装标高偏差
B

轴 向
水 平
B - C

C

D - E

D

径 向
水 平
B - D

E

结论

建设/监理单位
施工单位
专业工程师：

年 月 日
质量检查人：
技术负责人：
班（组）长：
年 月 日
SH 3503–J305
设备填充记录
工程名称：

单元名称：

设备名称

位 号

型号及规格

分段编号
填 料 名 称
填 料 规 格
填料高度(m)
备 注

建 设 / 监 理 单 位
施 工 单 位

专业工程师：

年 月 日
技术负责人：
质量检查员：
班（组）长：
年 月 日

SH 3503–J304
塔盘安装记录
工程名称：

单元名称：

设备名称

设备位号

设备规格

塔 盘
编 号
塔 盘 水 平 度
溢 流 堰 高 偏 差
溢 流 堰 水 平 度
降液板底部与受液盘上表面间距
容许值（mm）
实测值（mm）
容许值（mm）
实测值（mm）
容许值（mm）
实测值（mm）
容许值（mm）
实测值（mm）

备注及结论：

建 设 / 监 理 单 位
施 工 单 位

专业工程师：

年 月 日
技术负责人：
质量检查员：
班（组）长：
年 月 日

SH 3503–J307
催化反应（沉降）器
附件安装记录
工程名称：

单元名称：

设备名称

位 号

型号及规格

项 目
容许值
实 测 值
1
2
3
4
5
6
7
8
旋风
分离
器系
统
一级分离器入口标高

分离器铅
垂度(mm)
一 级

二 级

翼阀安装
角度(°)
一 级

二 级

出口
油汽
线
铅垂度偏差（mm）

膨胀节轴心偏移（mm）

管线预拉伸量（mm）

核验项目：
1 原料油、油浆、回炼油、顶循环油等喷油嘴安装角度及油嘴畅通状况；
2 吊杆螺母与检修平台支持角钢螺母松扣留膨胀间隙后加背帽锁紧；
3 料腿拉杆处垫板焊缝留通气孔；
4 分离器、料腿、翼阀组装后旳“
