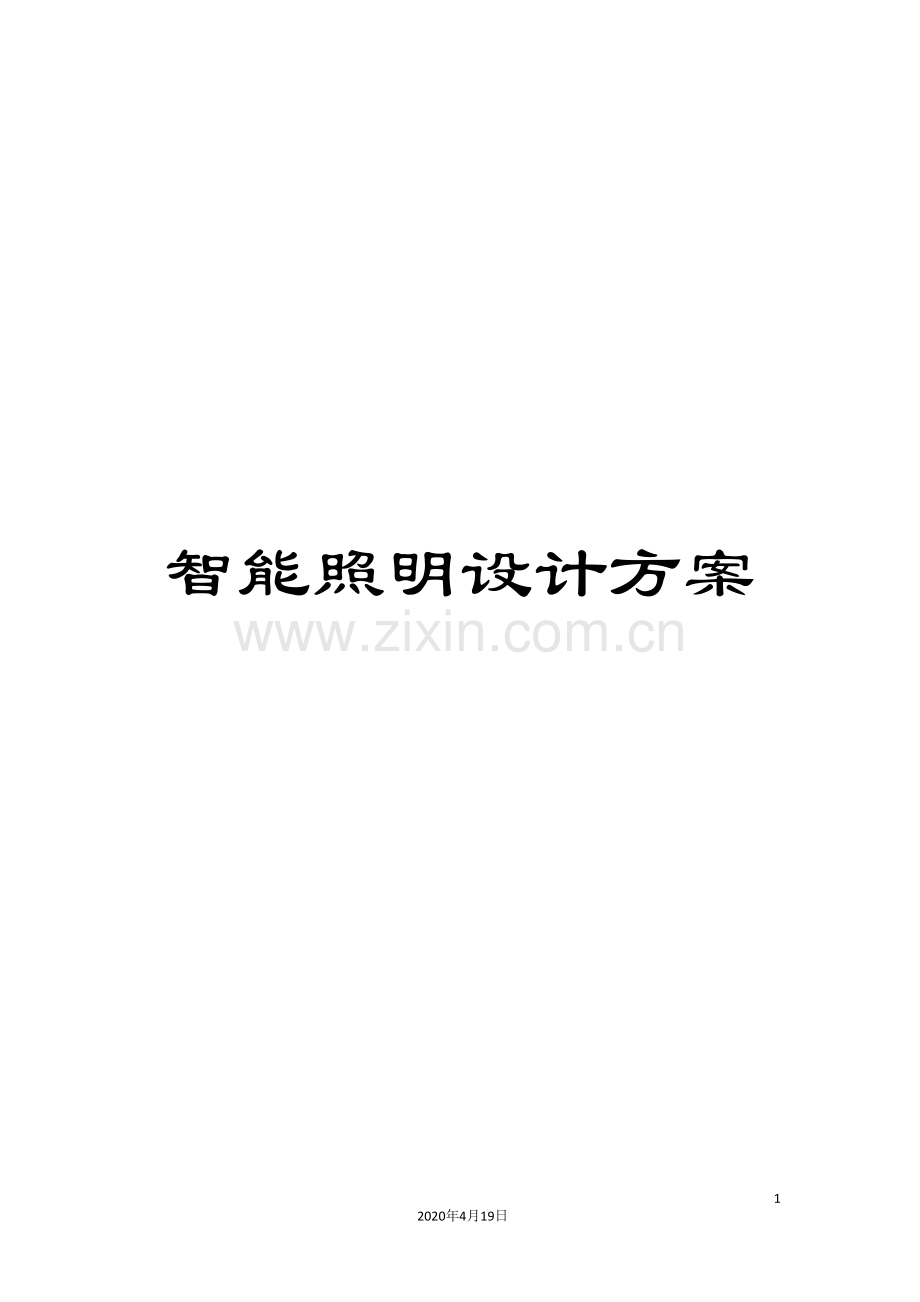

1、智能照明设计方案222020年4月19日文档仅供参考,不当之处,请联系改正。智能照明方案设计一、概述办公环境不但要有足够的工作照明,更应营造一个舒适的视觉环境,减少光污染。现代办公楼的照明已经成为直接影响办公效率的主要因素之一,因此,越来越引起人们的高度重视。做好照明设计,加强照明控制设计,已成为现代智能办公大楼的一个重要内容。据国内外有关资料介绍,办公照明用电量占整幢大楼能耗的约1/3,办公照明的设备费用(包括照明器件和配布线工程费)约占电气工程费用的10%以上,因此选择合理的照明方案,配置先进的控制系统,不但能大大简化穿管布线的工作量,而且能有效地节约能源,降低用户运行费用,提高大楼管理水
2、准,具有极大的经济意义和社会效益。在一些欧美发达国家,照明系统的智能化控制已成为智能化大楼不可分割的组成部分,而且应用范围越来越广。智能照明控制系统的技术,随着现代建筑技术的发展而不断更新以适应各种建筑结构布局,不同灯具的选配,实现多样化的控制模式。由于这是一个开放式的系统,采用标准接口能够方便地与其它系统诸如BA、安保、消防等相互连接完成系统集成功能。例如在上下班时间段,将所有的出入口照明全部打开,在平时打开部分照明,深夜打开深夜模式。室外景观照明根据时间自动运行:根据泛光要求,对灯光控制系统进行了设计,日常模式经过控制室的管理,配合各区域的控制面板实现智能人性化管理。二、设计方案 2.1
3、设计依据 本方案的设计依据为: 业主提供的相关装修照明设计说明; YOCMOON产品相关技术要求; 国家照明电器相关技术标准2.2. 设计范围按照图纸的描述,我司要设计的范围为: 负一楼 一二楼裙楼及核心筒 三至18楼三个楼梯间及核心筒 室外景观照明(暂按1个配电箱、8个回路考虑)2.3 配置具体说明分布式智能控制系统,一般能够由三部分组成,一、模块部分(包括调光器、开关控制器)二、现场控制部分(包括控制面板、液晶显示触摸屏、智能传感器、时钟管理器)三、监控,调试部分(包括调试软件和PC监控机)等部件组成,将上述各种具备独立功能的模块用一根五类四对数据通讯线手牵手联接起来组成一个控制网络,其典
4、型系统如图1所示:根据业主提供的初步技术要求,系统的拟配备情况如下: 负一层负一层照明分布在11个配电箱内,设计配置YCM-ZM-J4-C,4回路,10A/回路智能照明开关控制器 6台 YCM-ZM-J8-C,8回路, 10A/回路智能照明开关控制器 2台 YCM-ZM-J10-C,10回路, 10A/回路智能照明开关控制器 3台 YCM-ZM-MB2-C,2键, 2 键智能开关面板 15块 共计70个回路。负一层照明可设置手动模式,定时模式。能够经过监控中心控制开关,也可经过现场开关面板实现开关。 景观照明 景观照明分布在1个配电箱内,YCM-ZM-J8-C,8回路, 10A/回路智能照明开
5、关控制器 1台,8回路YCM-ZD031A ,0- Lux,照度传感器带地址模块 2台YCM-ZM-MB8-C,8键场景, 8键场景开关面板 1块。室外景观照明根据时间自动运行,根据泛光要求,对灯光控制系统进行了设计,日常模式经过控制室的管理,配合各区域的控制面板实现智能人性化管理,各区域的功能及配置情况说明如下:1)、模式:每个区域内的灯具根据使用时刻的不同,设置多种亮灯模式:平时模式、周末、节日模式、重大活动模式;2)、场景:每种模式内,还可根据时间段变换不同的场景。 如黄昏、晚间、深夜等。为方便管理,系统需能根据时间实现场景的自动地变换,提高管理的科学性,减少管理人员,节约能源,并可在控
6、制室远程控制系统运行。 楼层内走道照明 一楼照明分布在强电间3个配电箱内,设计配置YCM-ZM-J4-C,4回路,10A/回路智能照明开关控制器,2台YCM-ZM-J10-C,10回路,10A/回路智能照明开关控制器,3台YCM-ZM-MB8-C,8键场景, 8键场景开关面板 1块YCM-ZM-MB2-C,2键, 2 键智能开关面板 8块YCM-HWD-X360A, 360度红外探测器(带地址) 3只 。 计:34回路。 二楼照明分布在强电间3个配电箱内,设计配置YCM-ZM-J4-C,4回路,10A/回路智能照明开关控制器,3台YCM-ZM-J10-C,10回路,10A/回路智能照明开关控制
7、器,4台YCM-ZM-MB2-C,2键, 2 键智能开关面板 , 10块YCM-HWD-X360A, 360度红外探测器(带地址) 3只。 计:52回路。 三,四,五楼照明分布在强电间1个配电箱内,每个楼层设计配置YCM-ZM-J4-C,4回路,10A/回路智能照明开关控制器,1台YCM-ZM-J10-C,10回路,10A/回路智能照明开关控制器,1台YCM-ZM-MB2-C,2键, 2 键智能开关面板 , 5块。YCM-HWD-X360A, 360度红外探测器(带地址), 3只计:52回路。 6至18楼照明分布在强电间1个配电箱内,每个楼层设计配置YCM-ZM-J4-C,4回路,10A/回路
8、智能照明开关控制器,1台YCM-ZM-J10-C,10回路,10A/回路智能照明开关控制器,1台YCM-ZM-MB2-C,2键, 2 键智能开关面板 , 5块。YCM-HWD-X360A, 360度红外探测器(带地址), 3只计:182回路。 室内照明在上班时,自动打开所有照明,到下班后打开深夜模式,运行节电节能模式。当某个楼层有工作人员加班时,经过楼道的红外探测器能够自动开灯,延时一段时间后又自动熄灭,实现人来灯亮,人走灯熄。利用现场控制面板,夜间保安巡逻时,能够手动打开巡查楼层的照明,方便实用。 中控中心配置管理计算机,实现集中显示与管理PC接口,实现总线与计算机连接总线交换机,实现总线数
9、据高效传输。可预置上午、中午、下午、傍晚、夜间、深夜等场景模式,业主只需按动按键,就可开关灯具或调用相应的场景模式。经过RS485接口能够集成BA系统。经过软件设置能够实现远程,多级控制,而且监控照明状态。三. 智能控制系统安装指南智能照明控制箱布局图10智能继电器模块安装尺寸10智能继电器模块端子定义10智能继电器模块指示灯说明10继电器模块箱内接线图YOCMOON控制系统是单总线控制方式,即一条控制线将所有控制系统的部件包括开关控制器、面板等按菊花链方式连接起来如下图所示。绝对不允许与交流系统的地线相连接。一般每个部件上最多只有二个电缆端头,不允许有二个以上的电缆头连接在一个部件的接线端头
10、上。整个控制电缆中的D+D-数据线不要构成闭环形,星形或多分支形的连接方式。1) 控制电缆的敷设a 控制电缆的走线设计由公司系统工程师负责提供平面图设计,表明各面板,光电传感器等部件的连接顺序和控制线走向。b 控制电缆应穿管敷设,原则上每管一线,控制电缆必须与交流强电线严格分开,若有交叉应垂直相交,若有平行走线超过10米时则线间至少保持400mm间隔。c 控制电缆敷设时二个部件之间的连接应该是一条中间不间断的电缆,布线时尽量缩短走线长度,不要过多迂回增加不必要的电缆长度。控制电缆连到每个部件时都应在电缆二个端头上标有来源和去向的标签。四. 系统特点当前,设计师在设计照明系统时一般依然沿用传统的
11、方法设计,即在某些照明回路中串联由楼宇自控(BA)系统控制的触点,经过控制这些触点能够实现诸如区域控制、定时开关、中央监控等功能,可是这种控制方法具有一定的局限性:1)考虑造价因素,这些回路的数量一般很少,一般只有大面积区域控制,若将回路划分的较细则造价昂贵。2)现场一般不设置开关,所有照明回路经过BA中控制室控制,现场无法根据实际情况干预照明状态,使用不便。3)控制功能简单,只能实现定时、开关的功能,若要实现场景预设、亮度调节,软启动软关断等复杂的功能技术难度较大。4)由于照明系统并不是一个独立的系统,因此,在BA系统出现故障时,照明系统同样受到影响。智能照明系统则是一个专门针对照明需要而开
12、发的一个智能化系统,能够独立运行。它有一套独立的控制协议,相对BA系统来说比较简单,完全满足对照明控制的需求,而且造价相对BA控制便宜。采用专业的照明控制系统,既能够降低造价又能够实现更加完美的智能照明控制,同时还能够保护灯具,节约能源,降低运行费用。控制回路与负责回路分离,输入输出单元仅用一根五类线作为总线相连,而且在网络中能够随时随地添加新的控制单元,控制面板的工作电压为安全电压DC36伏,确保人身安全。该系统具有分布式智能控制特点和开发性,能够和其它建筑管理系统(BMS)、楼宇自控系统(BA)、安保及消防系统结合起来,提高物业管理智能化水平,符合现代生活的发展趋势。其特点: 4.1分布式
13、控制真正的分布式控制系统。网络上的所有设备都是智能化的,并以“点到点”方式进行通信。即使存在网络线缆故障,断点两边的设备将以两个独立网络的形式继续工作。4.2 网络监听器网络监控器对整个网络进行可靠的监视。一组专门的软件包(监听信号),以一定的时间间隔送到各个负载控制器。如果在既定的时间内,某个负载控制器没有收到信号,它将会自动切换到“紧急预设置状态”或者是其存储的96个预置场景中的任何一个,并向监视中心报告,这一技术有效地解决了分布式系统的自检问题,并将保证系统线缆中断和网络故障时照明依然存在。4.3 场景控制每一场景控制键可控制多达256个回路,这样就保证了在园融大厦内只需一个控制面板就可
14、控制数十种灯光场景。4.4 远程控制远程控制组件能够经过电话线连到照明控制网络。仅需简单相连,并拨通网络,就能够进行远程控制,故障分析,系统设置。也能够经过电话线将多个区域连成一个网络,实现远程同步控制。4.5 时序控制标准控制面板内有一个任务引擎,可编制多达16个指定程序,这使控制面板具有极强的编程及重新设置功能,使照明设计师能够仅经过控制面板的编程就能够对整个系统进行程序控制。4.6 系列化产品且安装简便照明控制器有4,6,8,12个回路系列,每个回路的负载由2A到20A。大多数控制器内有子回路保护功能。这将降低整体的安装费用:1) 模块化、分布式的安装结构大大减少了布线费用;2) 大功率
15、回路保证每个回路上可安装更多的照明负载;3) 丰富的系列化产品能够使设计者进行造价最低化的系统设计;4) 自带回路保护空开功能减少了同类功能器件的投入。4.7 泛的控制能力系统能够对大多数类型的光源进行调光或开关控制,这使得产品对各类灯具具备完善的控制能力。4.8 可靠性产品都按公认的国际商业标准设计,产品设计时将世界领先的相关器件与超过 设计可靠照明控制产品的经验相结合,使产品在安装后的可靠运行大大减少用户的维护费用。4.9 掉电保护(电路发生故障时的照明方式选择)控制器允许你设定当再来电时应以什么方式照明。能够是停电前的方式,或是控制器中96个预置场景中的任何一个。4.10 统规模不受限制
16、系统在实际应用中从未受到限制。YOCMOON已经成功的完成了数个庞大的照明系统,包括成千上万个受控照明回路,上千个网络设备,五百个可控区域。4.11 检测报告所有的产品经过江苏省计量院安全与电磁兼容检测。这就保证了你所购买的产品符合最严格的安全标准、EMC辐射和抗干扰标准。所有的YOCMOON产品经过了江苏省计量院安全与电磁兼容实验室测试。4.12 经过PC机控制及设定网络可经过PC节点所连接的便携式电脑进行设定和调整。我们能够备份系统的设置。在对系统进行调整后,它能够很容易回到先前的状态。智能照明系统登陆窗口如图4所示为智能照明系统的登陆窗口,需要输入注册的操作工号和对应的密码就能够进入系统
17、,在进入系统前,管理软件需要查找在线设备。智能照明系统主界面在系统的主界面上能够经过平面图直观地了解智能照明设备运行的状态。可直观看到的状态有:电灯的开关、照度的大小等信息。并能够经过鼠标操作来对智能照明回路进行控制。智能照明系统工作模式查看与设置智能照明系统定时时间查看与设置智能照明系统红外关联查看与设置智能照明系统照度关联查看与设置图10:智能照明系统照度阀值查看与设置图11:智能照明系统帮助系统4.13 BA集成和开放协议产品与一般的BAS如Johnson,Honeywell和Satchwell等相兼容。照明控制系统以最简单的菊花链式连接将网络经过RS232或485通讯口接入BAS 。协议的关键内容被印在产品说明书的后面,这就使得照明控制系统和BA系统能够实现无缝连接。
