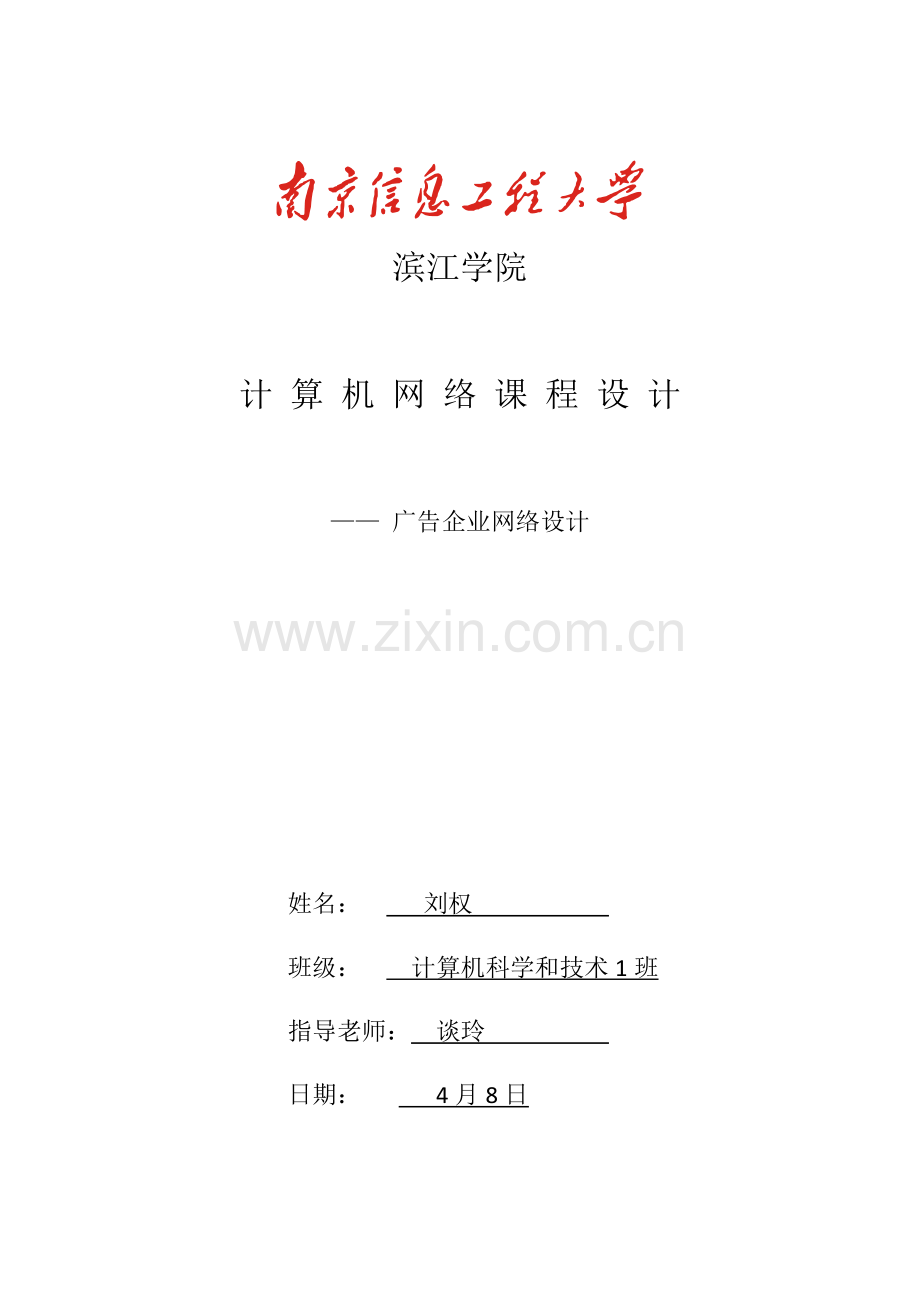

滨江学院计 算 机 网 络 课 程 设 计 广告企业网络设计 姓名： 刘权 班级： 计算机科学和技术1班 指导老师： 谈玲 日期： 4月8日目录序言一、 项目概述二、可行性分析汇报三、需求分析3.1需求概述3.2网络需求1布线结构需求2网络设备需求3IP地址计划3.3、系统需求1系统要求2网络和应用服务3.4、存放备份系统需求1总体要求2存放备份系统建设目标3存放系统需求4备份系统需求3.5、网络安全需求1网络安全体系要求2网络安全设计模型四、网络结构设计五、系统配置和实施六、工程预算和进度安排一：项目概述1.1项目信息某广告企业现有分企业1(50台pc)和分企业2（40台pc），分企业1和分企业2全部拥有各自独立部门。分企业1和分企业2包含：策划部、市场部、设计部。为提升办公效率，该广告企业决定建立一个内部网络。该广告企业内部使用私有IP地址192.168.160.0/23，要求该广告企业分企业1和分企业2之间使用路由器进行连接（不使用vpn技术），使用动态路由协议（RIP）。分企业1和分企业2内部经过划分vlan技术，使不一样部门在不一样局域网内。1.2 方案设计写题为“广告企业网络处理方案”网络方案设计书。包含：完整校园网络拓扑图（网络拓扑图要求使用visio工具进行设计绘制）；结合网络拓扑图进行IP地址计划；分企业1VLAN设计和计划。分企业2VLAN设计和计划。分企业1和分企业2网络互连互通。1.3 设计标准 本项目将提供全方面完整和可扩展性强处理方案，以实现系统实施灵活性和连贯性。项目在设计中充足了解用户对智能化工程建设要求，对系统现在和未来应用及连接需求进行综合分析，在系统需要扩容和扩展时而进行下一步实施时，能够方便而且平滑实现。为了满足需求，本综合布线系统方案设计遵照以下标准：1) 实用性：满足电话通信系统、办公自动化和计算机网络系统对布线需求。能兼容话音、数据、图象传输，并可于外部网络连接。2) 灵活性：为开放式结构，能支持话音及多个计算机数据系统，在应用上能支持会议电视、多媒体等系统需要。即任一信息点能够连接不一样类型设备，如计算机、打印机、终端或电话、传真机。3) 模块化：布线系统中，除去固定在建筑物内线缆外，其它全部接插件全部是积木式标准件，以方便管理和使用；4) 扩充性：布线系统是可扩充，方便未来有更大发展时，很轻易将设备扩展进去。本方案采取树状星型结构，以支持现在和未来多种网络应用。经过跳线和不一样网络设备，能够实现多种不一样逻辑拓扑结构网络，系统扩充时仅需在相关“树叉”上添入新线缆就能够实现；5) 标准性：满足最新、最高布线系统标准（如国家标准：CECS72:97和CECS89:97、国际标准：ISO/IEC11801、欧洲标准：EN50173等），本方案要求可满足现在最新6类技术标准（草案）要求；6) 可靠性：在设计中充足考虑到系统长久可靠性。本方案从力作用方向出发，以含有高可靠性机柜型配线系统为关键，添入了使线缆不会对模块产生拉力线缆管理器和不会对RJ45头产生拉力跳线管理器，努力提升系统可靠性和安全性；7) 经济性：在满足应用要求基础上，尽可能降低造价，实现最优性能价格比。8) 优异性：该网络采取了百兆光纤接入，关键和接入层交换机全部采取是100mbps 接口，使得主干网络拥有充足带宽，关键采取高性能cisco 三层交换机，能够 使整个网络能够高效运行2. 需求分析2.1 用户需求广告企业现有分企业1(50台pc)和分企业2（40台pc），分企业1和分企业2全部拥有各自独立部门。分企业1和分企业2包含：策划部、市场部、设计部。为提升办公效率，该广告企业决定建立一个内部网络。企业应提供以下功效 连接企业全部PC和使用域模式实现统一管理 同时支持约 100 台电脑访问 Internet企业有多个部门，不一样部门之间相互访问要求有限制；企业有之间网络，而且从外界能够访问；企业要有自己OA系统丰富网络服务，实现广泛软、硬件资源共享，包含：电子邮件、文件传送输、远程登录、打印机及文件共享等。2.2 系统需求配置简单方便：全部用户端和服务器系统应该是易于配置和管理，并保障用户端方便使用;广泛设备支持：全部操作系统及选择服务应尽可能广泛支持多种硬件设备;稳定性及可靠性：系统运行应含有高稳定性，保障7*24高性能无故障运行。可管理性：系统中应提供尽可能多管理方法和管理工具，便于系统管理员在任何位置方便对整个系统进行管理;更低成本：系统设计应尽可能降低整个系统成本；安全性：在系统设计、实现及应用上应采取多个安全手段保障网络安全；提供良好售后服务。网络还应含有开放性、可扩展性及兼容性，全部系统设计要求采取开放技术和标准选择主流操作系统及应用软件，保障系统能够适应未来几年企业业务发展需求，便于网络扩展和集团结构变更。2.3 设备需求依据该企业网络功效需求和实际布线系统情况，楼层接入设备需要选择同一型号设备;子企业主交换机能够依据需要经过堆叠方法进行灵活升级扩容;网络设备必需在技术上含有优异性、通用性，必需便于管理、维护，满足企业现有计算机设备高速接入，应该含有良好可扩展性、可升级性，保护用户投资。网络设备在满足功效和性能基础上必需含有良好性价比。网络设备应该选择拥有足够实力和市场份额厂商主流产品，同时设备厂商必需要有良好市场形象和售后技术支持。3. 网络基础计划和设计 3.1 企业设备分布情况企业部门设备数量分企业1策划部20市场部20设计部10分企业2策划部15市场部15设计部103.2 IP 地址及vlan 计划广告企业现有分企业1(50台pc)和分企业2（40台pc），分企业1和分企业2全部拥有各自独立部门。分企业1和分企业2包含：策划部、市场部、设计部。该广告企业内部使用私有IP地192.168.160.0/23，分企业1和分企业2内部经过划分vlan技术，使不一样部门在不一样局域网内。具体信息表以下：分企业1：部门Vlan号Vlan IP可用地址范围策划部1192.168.160.0/26192.168.160.1-192.168.160.63市场部2192.168.160.64/26192.168.160.65-192.168.160.127设计部3192.168.160.128/26192.168.160.129.-192.168.160.191分企业2：部门Vlan号Vlan IP可用地址范围策划部1192.168.161.0/26192.168.161.1-192.168.161.63市场部2192.168.161.64/26192.168.161.65-192.168.161.127设计部3192.168.161.128/26192.168.161.129.-192.168.161.191
