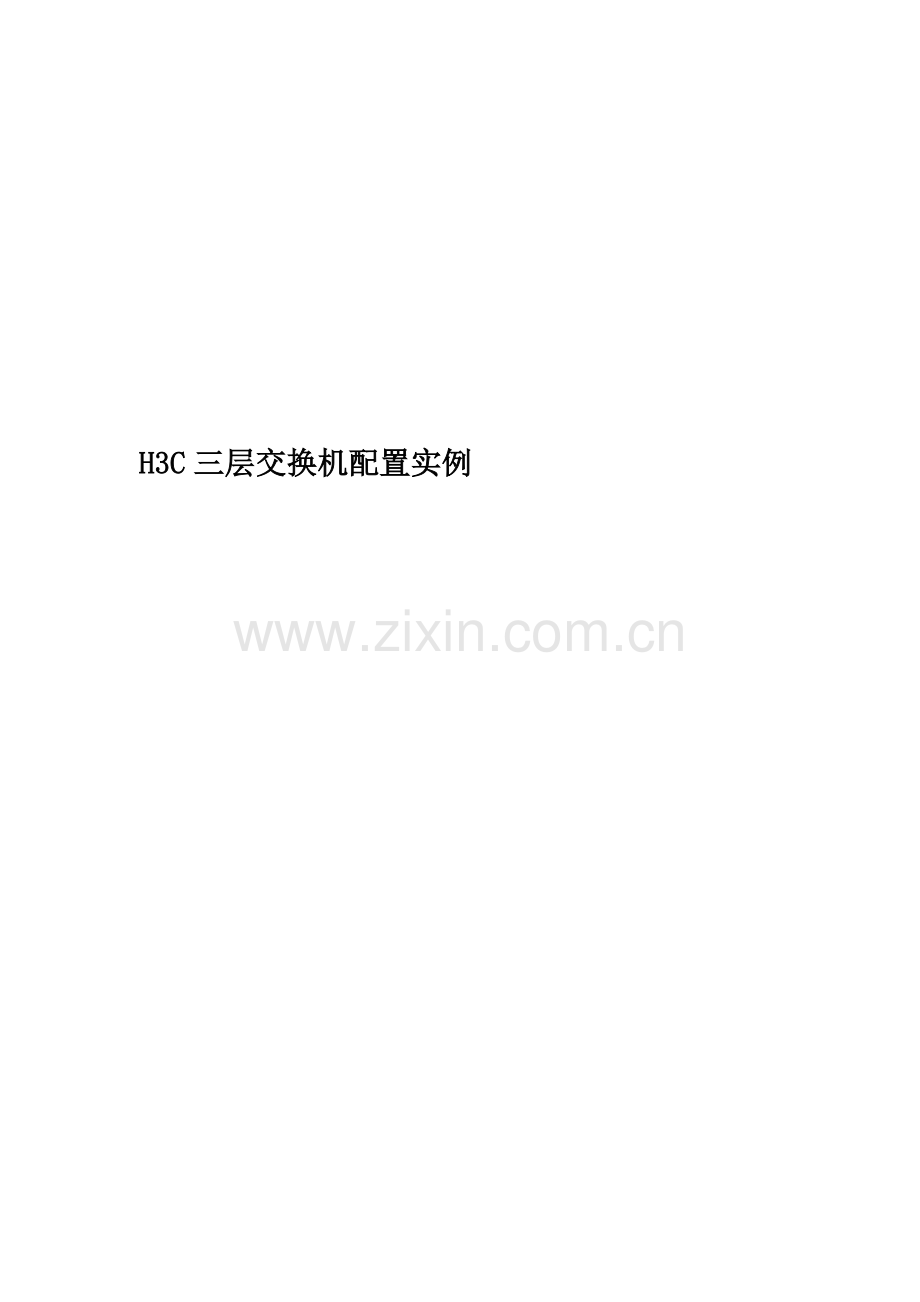

H3C三层交换机配置实例

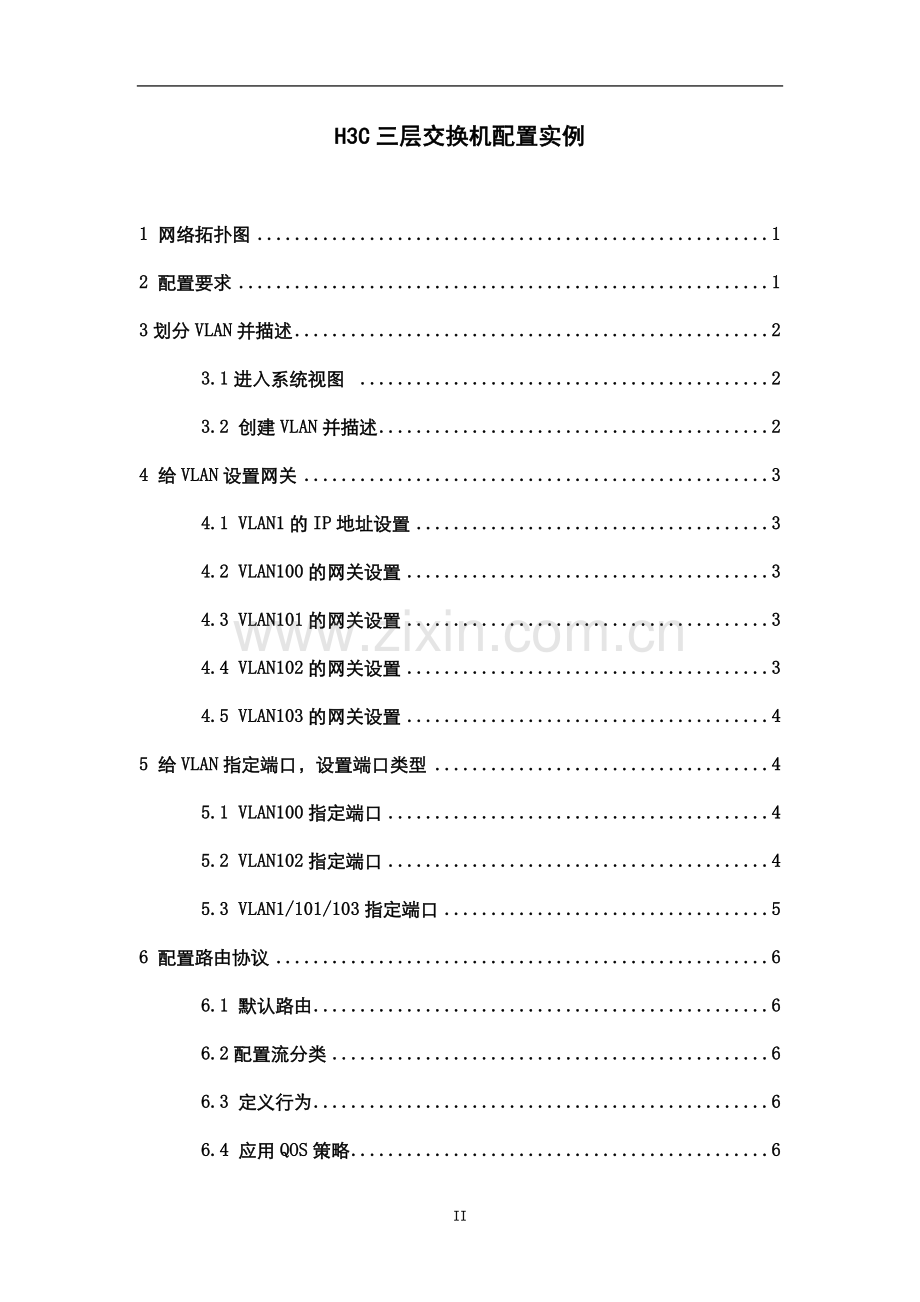

H3C三层交换机配置实例

1 网络拓扑图 1
2 配置要求 1
3划分VLAN并描述 2
3.1进入系统视图 2
3.2 创建VLAN并描述 2
4 给VLAN设置网关 3
4.1 VLAN1的IP地址设置 3
4.2 VLAN100的网关设置 3
4.3 VLAN101的网关设置 3
4.4 VLAN102的网关设置 3
4.5 VLAN103的网关设置 4
5 给VLAN指定端口，设置端口类型 4
5.1 VLAN100指定端口 4
5.2 VLAN102指定端口 4
5.3 VLAN1/101/103指定端口 5
6 配置路由协议 6
6.1 默认路由 6
6.2配置流分类 6
6.3 定义行为 6
6.4 应用QOS策略 6
6.5 接口配置QOS策略 7

III

1 网络拓扑图

图1-1 网络拓扑图
2 配置要求
用户1网络：172.16.1.0/24 至出口1网络：172.16.100.0/24
用户2网络：192.168.1.0/24 至出口2网络：192.168.100.0/24
实现功能：用户1通过互联网出口1，用户2通过互联网出口2。
3划分VLAN并描述
3.1进入系统视图
<H3C>system-view //进入系统视图

图3-1 系统视图
3.2 创建VLAN并描述

[H3C]vlan 1 //本交换机使用
[H3C-vlan1]description Manager //描述为“Manager”
[H3C-vlan1]quit
[H3C]vlan 100 //划分vlan100
[H3C-vlan100]description VLAN 100 //描述为“VLAN 100”
[H3C-vlan100]quit
[H3C]vlan 101 //划分vlan101
[H3C-vlan101]description VLAN 101 //描述为“VLAN 101”
[H3C-vlan101]quit
[H3C]vlan 102 //划分vlan102
[H3C-vlan102]description VLAN 102 //描述为“VLAN 102”
[H3C-vlan102]quit
[H3C]vlan 103 //划分vlan103
[H3C-vlan103]description VLAN 103 //描述为“VLAN 103”
[H3C-vlan103]quit
[H3C]

图3-2 划分VLAN及描述
4 给VLAN设置网关
4.1 VLAN1的IP地址设置
把VLAN1的IP地址设置为192.168.0.254，子网掩码为255.255.255.0，用于本地使用。
[H3C]interface vlan-interface 1
[H3C-Vlan-interface1]ip address 192.168.0.254 255.255.255.0
[H3C-Vlan-interface1]quit
[H3C]

图4-1 VLAN 1的IP设置
4.2 VLAN100的网关设置
把VLAN100的网关设置为192.168.100.254，子网掩码为255.255.255.0 。
[H3C]interface vlan-interface 100
[H3C-Vlan-interface100]ip address 192.168.100.254 255.255.255.0
[H3C-Vlan-interface100]quit
[H3C]

图4-2 VLAN100的网关设置
4.3 VLAN101的网关设置
把VLAN101的网关设置为192.168.1.254，子网掩码为255.255.255.0 。
[H3C]interface vlan-interface 101
[H3C-Vlan-interface101]ip address 192.168.1.254 255.255.255.0
[H3C-Vlan-interface101]quit
[H3C]

图4-3 VLAN101的网关设置
4.4 VLAN102的网关设置
把VLAN102的网关设置为172.16.100.254，子网掩码为255.255.255.0 。
[H3C]interface vlan-interface 102
[H3C-Vlan-interface102]ip address 172.16.100.254 255.255.255.0
[H3C-Vlan-interface102]quit
[H3C]

图4-4 VLAN102的网关设置
4.5 VLAN103的网关设置
把VLAN103的网关设置为172.16.1.254，子网掩码为255.255.255.0 。
[H3C]interface vlan-interface 103
[H3C-Vlan-interface103]ip address 172.16.1.254 255.255.255.0
[H3C-Vlan-interface103]quit
[H3C]

图4-5 VLAN103的网关设置
5 给VLAN指定端口，设置端口类型
5.1 VLAN100指定端口
将端口GigabitEthernet 1/0/1指定给vlan100，并配置端口模式。
[H3C]interface GigabitEthernet 1/0/1
[H3C-GigabitEthernet1/0/1]port link-type access
[H3C-GigabitEthernet1/0/1]port access vlan 100
[H3C-GigabitEthernet1/0/1]speed 1000
[H3C-GigabitEthernet1/0/1]duplex full
[H3C-GigabitEthernet1/0/1]quit
[H3C]

图5-1 VLAN100指定端口
5.2 VLAN102指定端口
将端口GigabitEthernet 1/0/2指定给vlan102，并配置端口模式。
[H3C]int G 1/0/2
[H3C-GigabitEthernet1/0/2]port link-type access
[H3C-GigabitEthernet1/0/2]port access vlan 102
[H3C-GigabitEthernet1/0/2]speed 1000
[H3C-GigabitEthernet1/0/2]duplex full
[H3C-GigabitEthernet1/0/2]quit
[H3C]

图5-2 VLAN102指定端口
5.3 VLAN1/101/103指定端口
将端口GigabitEthernet 1/0/15~16指定给vlan1/101/101，并配置端口模式。
[H3C]int G 1/0/15
[H3C-GigabitEthernet1/0/15]port link-type trunk
[H3C-GigabitEthernet1/0/15]port trunk permit vlan 1 101 103
[H3C-GigabitEthernet1/0/15]speed 1000
[H3C-GigabitEthernet1/0/15]duplex full
[H3C-GigabitEthernet1/0/15]quit
[H3C]int G 1/0/16
[H3C-GigabitEthernet1/0/16]port link-type trunk
[H3C-GigabitEthernet1/0/16]port trunk permit vlan 1 101 103
[H3C-GigabitEthernet1/0/16]speed 1000
[H3C-GigabitEthernet1/0/16]duplex full
[H3C-GigabitEthernet1/0/16]quit
[H3C]

图5-3 VLAN1/101/103指定端口
6 配置路由协议
6.1 默认路由
建立默认路由，将所有的数据包都丢往出口2的下一节点192.168.100.253：
[H3C]ip route-static 0.0.0.0 0.0.0.0 192.168.100.253
6.2配置流分类
配置流分类1，对象为172.16.1.0/24的数据：
[H3C]acl number 3001
[H3C-acl-adv-3001]rule 0 permit ip source 172.16.1.0 0.0.0.255
[H3C-acl-adv-3001]quit
[H3C]traffic classifier 1
[H3C-classifier-1]if-match acl 3001
[H3C-classifier-1]quit
[H3C]

图6-1 配置流分类1
6.3 定义行为
配置刚才定义的流分类的行为，定义如果匹配就下一跳至出口1即172.16.100.253：
[H3C]traffic behavior 1
[H3C-behavior-1]redirect next-hop 172.16.100.253
[H3C-behavior-1]quit
[H3C]

图6-2 配置流分类行为
6.4 应用QOS策略
将刚才设置的应用至QOS策略中，定义policy 1：
[H3C]qos p 1
[H3C-qospolicy-1]classifier 1 behavior 1
[H3C-qospolicy-1]quit
[H3C]

图6-3 QOS策略
6.5 接口配置QOS策略
在接口上应用定义的QOS策略policy 1：
[H3C]int G1/0/15
[H3C-GigabitEthernet1/0/15]qos apply policy 1 inbound
[H3C-GigabitEthernet1/0/15]quit
[H3C]int G1/0/16
[H3C-GigabitEthernet1/0/16]qos apply policy 1 inbound
[H3C-GigabitEthernet1/0/16]quit
[H3C]

图6-4 在端口应用QOS策略
至此，配置已完成。保存配置。
<H3C>save

图6-5 保存配置
