GrADS学习资料：实习三set命令的使用练习.docx

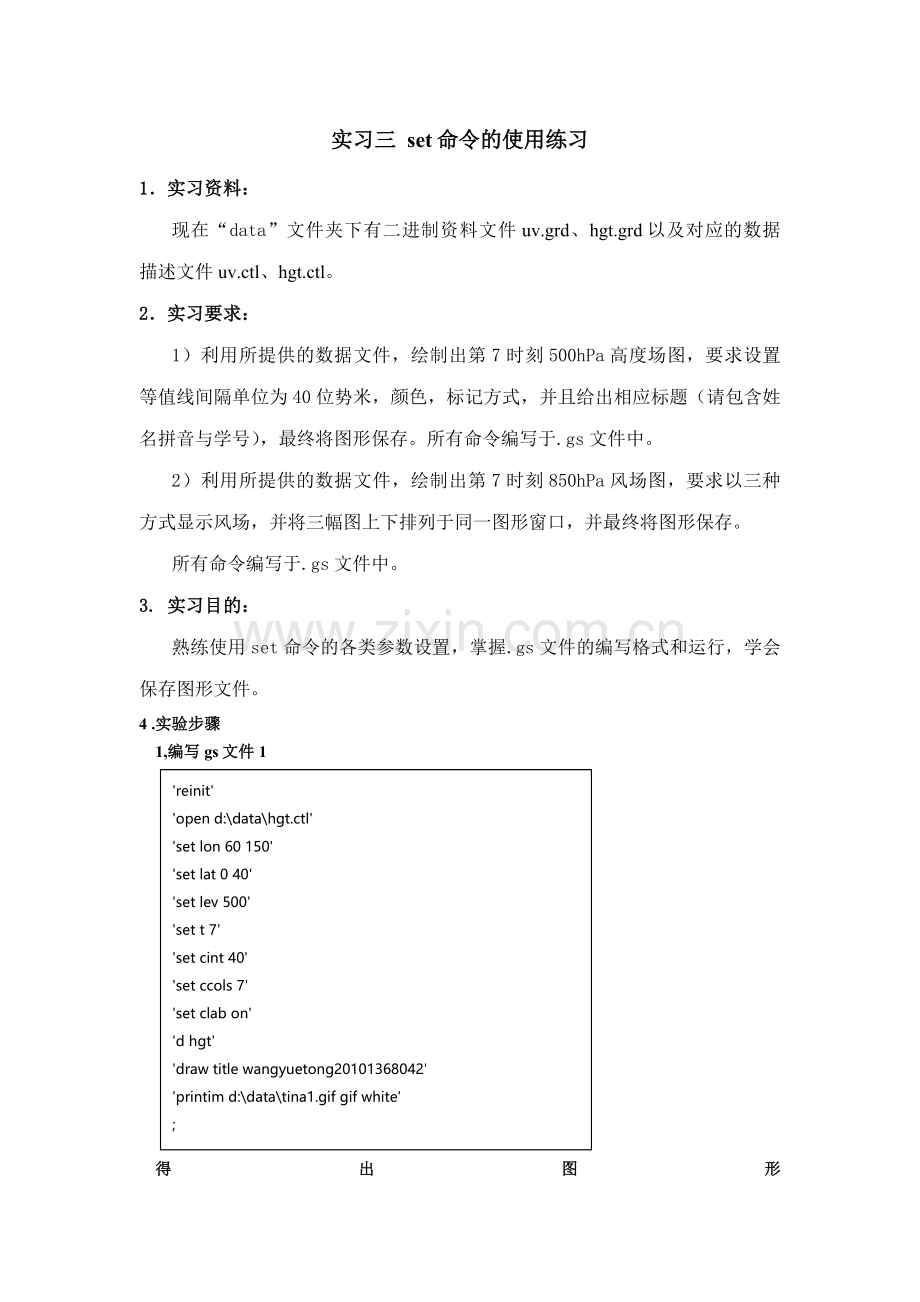

实习三 set命令的使用练习1实习资料：现在“data”文件夹下有二进制资料文件uv.grd、hgt.grd以及对应的数据描述文件uv.ctl、hgt.ctl。2实习要求：1）利用所提供的数据文件，绘制出第7时刻500hPa高度场图，要求设置等值线间隔单位为40位势米，颜色，标记方式，并且给出相应标题（请包含姓名拼音与学号），最终将图形保存。所有命令编写于.gs文件中。2）利用所提供的数据文件，绘制出第7时刻850hPa风场图，要求以三种方式显示风场，并将三幅图上下排列于同一图形窗口，并最终将图形保存。所有命令编写于.gs文件中。3. 实习目的：熟练使用set命令的各类参数设置，掌握.gs文件的编写格式和运行，学会保存图形文件。4 .实验步骤1,编写gs文件1 reinitopen d:datahgt.ctlset lon 60 150set lat 0 40set lev 500set t 7set cint 40set ccols 7set clab ond hgtdraw title wangyuetong20101368042printim d:datatina1.gif gif white;得出图形2 编写gs文件2reinitopen d:datauv.ctlset lon 60 150set lat 0 40set lev 850set t 7set gxout vectorset vpage 0 8 0 3.5d u;vset gxout streamset vpage 0 8 3.5 7d u;vset gxout barbset vpage 0 8 7 10.5d u;vprintim d:datatina2.gif gif white;画出图形
