BIMMagiCAD关键技术应用作业流程.docx

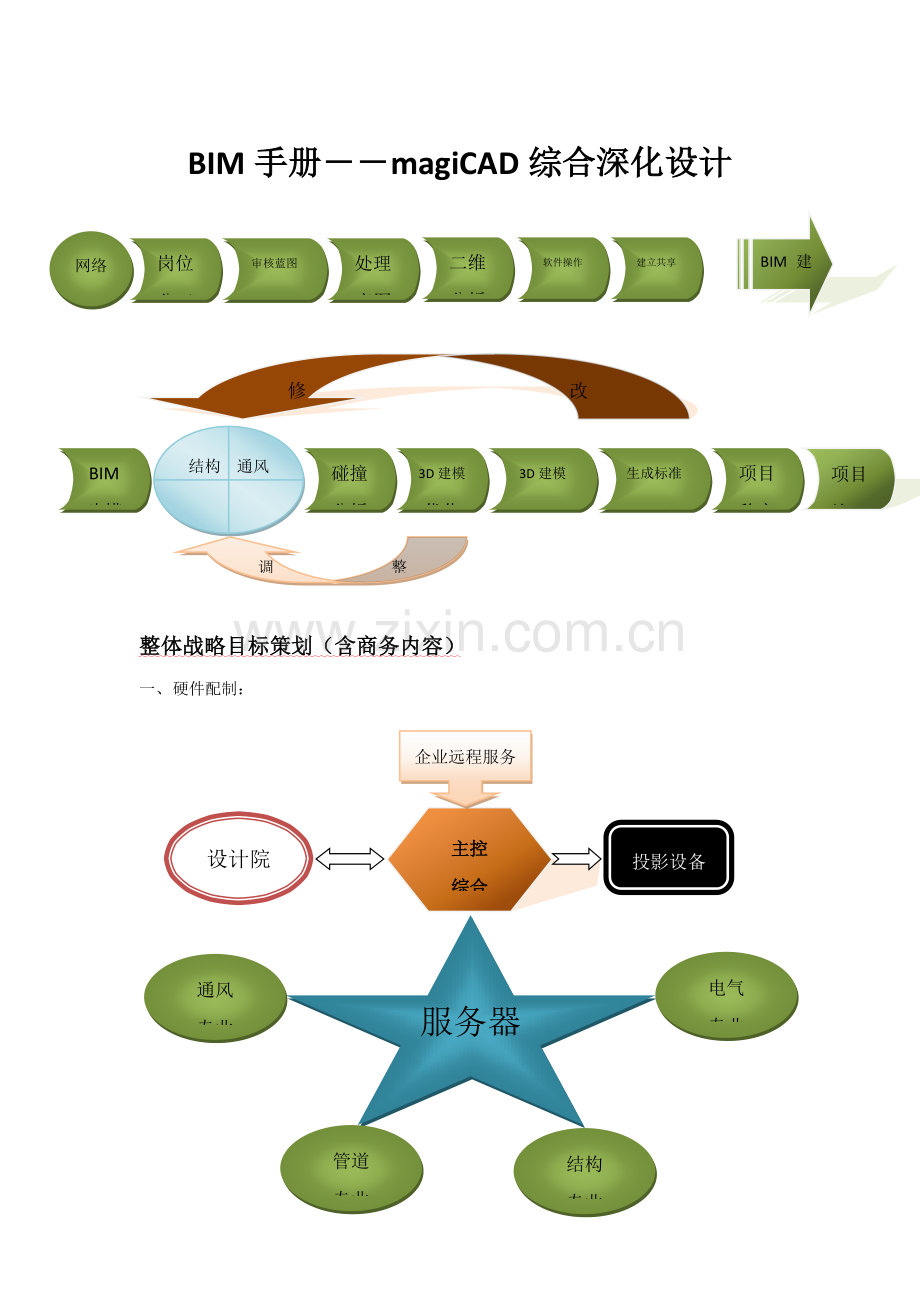

审核蓝图（电子版）岗位分工网络设备处理底图二维分析软件操作同一平台建立共享项目文件BIM建模结构通风管道电气碰撞分析调整3D建模优化3D建模组织评定生成标准蓝图审核修改项目移交项目施工BIM建模步骤BIM手册magiCAD综合深化设计整体战略目标策划（含商务内容）一、 硬件配制：服务器设计院电气专业通风专业结构专业管道专业主控综合投影设备企业远程服务1、工作站机(高端显卡)1台；2、专业机(水、暖、电、通)4台；3、便携式投影机1台；4、8端口路由器(交换机)1台；5、专用文件保留服务器1台；二、 人员配制(BIM经理负责制)：1、专业操作人员(水、暖、电、通)各1人，共4人；负责本专业图纸绘制(大型、关键项目需另配土建专业技术人员1人)；2、主综合排布人员(BIM主导+主综负责制)：12人；3、深化联络人1人；4、项目工程师动态配合/人；三、 施工蓝图审核(含项目全部专业施工范围)：由项目总工、专业工长确定施工图合理性、有效性，并以此为据确定电子版图纸全方面、正确。并按轻重缓急制订深化程序及出图计划(对内容按等级分解制订具体工作计划)。深化设计步骤:图纸审查底图处理（用计算机AUTOCAD进行各专业图纸平面集成综合图）确定排布部位和房间对排布房间、部位进行现场尺寸实量对各专业管线进行排布支吊架设计甲方、监理、设计审核按审核意见调整优化建模甲方、监理、设计院审批签字出图。四、 底图处理：清理图层及尽可能清除非必需图元(本专业相关标注、信息等为出图需要严禁删除，为以后出图便于校对使用)，以达成外部参考时保障电脑绘图程序运行正常。下图为常见图形实用工具：检验是否为世界坐标系：统一为世界坐标后再进行坐标0,0(坐标原点)设置，在参考时预防出现原点位移。下图为坐标系设置五、 二维图纸分析：利用处理后底图(同时进行三维建模翻图)进行多专业图纸相互参考综合分析，按剖面指导方法确定整体布局、标准、层次、次序及局部尺寸(含出图计划)。同时项目专业工程师负责对关键部位进行协同排布深化。以点面剖面图形式绘制局部详图大样。1、先大后小标准。先部署管径较大管线，后部署管径较小管线。遇管线交叉时，应小管避让大管，因为小管易于安装，成本低。2、有压让无压标准。3、冷水管让热水管。因热水管假如连续调整标高，易造成积气等。4、气体管道让液体管道标准。因为水管道比气体管道造价高，液体比气体流动动力费用大。5、强弱电分设标准。因为弱电线路如电信、有线电视、计算机网络和其它建筑智能线路易受强电线路电磁场干扰，所以强电线路和弱电线路不应敷设在同一个电缆槽内。如必需设在一个线槽内时，线槽内应加隔板，将强弱电分开。（严格意义上电气专业线槽除便于安装、敷设、维护以外安装间距没有硬性要求，无对应施工、设计规范要求等）6、少让多标准。附件少管道避让附件多管道。这么有利于施工操作和维护及更换管件7、可弯管道让不可弯管道。8、多种管线在垂直方向部署时，遵照以下标准：风管在上，电气管槽在中间，给排水在下。风管在线槽或电气管上面，水管在线槽或电缆在下面。风管在上水管在下。热水管在上冷水管在下，无腐蚀介质管道在上，腐蚀性介质管道在下；气体介质管道在上，液体介质管道在下；保温管道在上，不保温管道在下；高压管道在上，低压管道在下；金属管道在上，非金属管道在下；不常常检修管道在上，常常检修管道在下。电线管在热水管、蒸汽管下面。给水管线在上,排水管线在下。线槽、桥架在上，电气管在下。电缆(动力、自控、通讯等)桥架和输送液体管道宜分开部署或部署在其上方，以免管道渗漏时损坏线缆造成事故。如必需在一起敷设，电缆应考虑设防水保护方法。管线层次(自上而下)：防排烟送排风空调送回风-电缆桥架、线槽电管空调水管热水管-消火栓管给水管喷淋管排水管9、支吊架空调水系统、空调风系统、消防平层主管、强弱电桥架，能够采取同一支吊架，在施工前支架均已部署安装完成。省去了穿插安装支吊架复杂过程，提升了工作效率。节省投资。支吊架降低，降低了钢材用量，节省了成本。有效控制标高。综合平横技术就是怎样有效利用空间，在满足多种管线部署前提下，压缩空间，能够有效控制标高。可使管线布局清楚。支吊架降低，均匀合理部署综合支吊架，使管线看起来清楚，没有零乱感。A安装重量计算:设备按动载承重计算；风道按风道自重计算；电缆桥架按承载电缆重量及桥架自重之累计算，各类管道重量按保温管和不保温管两种情况计算。a 保温管道：按设计管架间距管道自重、满管水重、60mm 厚度保温层重和以上三项之合10%附加重量计算。保温材料容量按岩棉100kg/m3 计算。b 不保温管道：按设计管架间距内管道自重、满管水重及以上两项之合10%附加重量计算。c 多种管道间距管重均为计入阀门重量（弯管托座管重包含阀门重量），当管架中有阀门时，在阀门段应采取加强方法。B设计方法:管架计算管重不足10kg 按10kg 计算， 超出10kg 按10kg 进位化整，如23.7 化整为30kg。a 垂直荷载-考虑制造、安装等原因，采取管架间距标准荷载乘1.35 荷载分项系数。b 水平荷载-按垂直荷载0.3 倍计算。c 地震荷载-按地震设防烈度8 度计算地震作用。不考虑风荷载。吊杆吊杆按轴心受位构件计算，并考虑了一定腐蚀余量。吊杆净面积An 按下式计算，并满足国家标准GB/T17116.3。吊杆最大使用荷载见下表。式中：An-吊杆净截面积（mm2）N-吊杆拉力设计值（N）f-钢材强度设计值（N/mm2）横梁A 横梁抗弯强度计算式中：rx、ry- 截面塑性发展系数Mx 、My- 所验算截面绕x 轴和绕y 轴弯矩（N-mm）Wnx 、Wny-所验算截面对x 轴和对y 轴净截面抵御矩（mm3）f-钢材强度设计值（N/mm2）B 横梁抗剪强度计算式中：r- 抗剪强度（N/mm2）V- 计算截面沿腹板平面作用剪力（N）S- 计算剪力处以上毛截面对中和轴面积矩（mm3）Ix- 毛截面惯性矩（mm4）tw-腹板厚度（mm）fv- 钢材抗剪强度设计值（N/mm2）连接计算焊接连接及螺栓连接按钢结构设计规范相关公式，计算所需焊缝长度及连接螺栓大小。受弯梁绕度和受压构件长细比要求受弯梁绕度不宜大于L/200（L 为受弯构件跨度，对悬臂梁和伸臂梁为悬伸长度二倍）。受压构件许可长细比不宜超出120.选择要求如无特殊标明，均按重量计算设计。在满足以上条件下，可直接使用本设计。有防震要求时，应在管卡部位周围衬垫3mm 橡胶层。管道吊架由吊架根部、吊杆、横担和管卡四部分组成，可依据需要进行组合选择，同时还应注意，吊架根部吊杆直径必需和各吊架横担吊杆直径相同。仅考虑支吊架本身强度和变形。当管径较大时，相关支吊架对于梁、板、柱、钢架等结构强度影响，须经结构专业设计人员验算。支吊架所使用标准件应为专业厂家生产，自行制作管架不见所用钢材应全部采取Q235B 钢，制作时，钻孔不得使用气割，电焊条全部采取E4300E4313 号。综合支吊架施工技术关键是熟悉各专业管线特征，有压管道、桥架走向相对不受限制，只要合适考虑节省即可，而对于排水、空调冷凝水等无压管道，坡度是必需要考虑原因，且不宜受其它管线影响其路由，以确保坡度合理，排水通畅。考虑保温、隔热垫设置高度。风道是空间占用最大，能够考虑在支架上设二层支架把风道架高措施，这么风道下面还能够有走管线空间。了解各专业管线支架设置要求，确定合理支架部署间距、形式、材质及规格型号。考虑装饰施工吊顶龙骨施工情况， 尤其是主龙骨设置，明确其部署位置，高度尺寸。明确支架综合布局，确定支架部署间距，利用计算机画出初步施工部署图，明确部署方案。现场尺寸核实，依据初步确定部署情况现场核实方案可行性，依据具体墙体设置情况，顶部梁板分布情况，结合盘管、风机等设备位置情况，进行方案调整，确定支架形式、材质，型号规格，最终达成方案切实可行。施工程序确定，工程通常均为多家专业施工单位施工， 为避免相互间施工冲突，必需先确定施工次序，掌握风道、大管等体量大先行施工，无压管道再行施工，其它后续施工标准。综合支架应用，为在现场多专业施工协调，建筑设计整体效果实现，提升工程质量起到了作用，同时对于劳动力、钢材节省也起到了一定作用，在可行情况下应用也一定会愈加广泛。综合管道支吊架设计和安装技术处理了大型室内工程综合管线支吊架设计、部署不合理现象，其原理简单、安装方便、造价低、效果良好，满足了设计规范要求。同时，全方面系统实施本技术，完成了安装工程进度紧、工作量大任务，实现了工程建设计划和设计要求，使安装工程施工取得相对最优效果。综合支吊架设计大样具体参见下图，施工时可依据不一样现场施工情况和用途进行自主调整和变更10、管道和墙面（装饰后）距离项 目管径和墙面距离（mm）给水立管外皮DN32 25-35 DN32-DN50 30-50 DN75-DN100 50 DN125-DN150 60 给水支管外皮20-25 排水立管中心DN50 100 DN75 110 DN100 130 污水横管中心250（和楼板底距离）空调冷热水管道中心DN50 150 DN65-DN80 160 DN100-DN150 210 DN200-DN250 250 DN300 300 六、 建立项目文件：一）建立共享项目(win7版)文件1：关闭防火墙。只需要关闭家庭或工作(专用)网络，公用网络能够不关。2：依次打开控制面板全部控制面板项网络和共享中心高级共享设置，按此路径至下面界面。在上面界面中，选择“关闭密码保护共享”。点击确定。3：选中要共享文件，右键、共享、特定用户在上面界面中，打开下拉菜单，将Everyone用户添加进去。点击共享。假如是win7访问xp资源，xp不访问win7资源，而xp进行共享即可.操作以下：第一建立相同工作组：我建立工作组是MSHOME图： 接下来我在xp系统里共享是D盘图片文件夹，在文件夹上右击属性点击共享勾选“在网络上共享此文件夹”和“许可更改我文件”这里个选项，单击确定就实现了xp里文件夹共享！Win7用户只要打开桌面上网络就会出现以下图：红色就是虚拟机电脑，双击打开它，再打开就能够实现观看xp系统里文件夹内容，这个共享比较简单。二）为保障文件统一性及唯一性只在服务主机上建立项目共亨文件，并分别以专业为单位建立项目子文件夹：同专业内依系统分别建立DWG文件(同专业同系统时添加具体系统、变量及文字说明进行描述和区分，在出图及后期处理时方便提取相关信息)。专业内系统设置：每个专业及每个DWG文件在绘制时要把所包含全部系统进行一次总初始设置，避免数次反复调整项目管理文件。以免出发系统设置错误，而造成出图时提取信息错误。尤其强调：项目管理文件中楼层Z值设定为建筑标高，在提取标注信息时才能够为目前楼层地面标高值（电气专业更要注意），在建立围护结构时要减去地面作法（建筑和结构作法）标高值。在建模时要时刻注意两个标高！简言之HPV楼层属性为建筑标高值，Room建模为结构标高值，但 Z值0坐标为建筑本楼层地面标高(完成地面标高)。比如：天津泰达结构为建筑标高首层0.000建筑标高二层5.100建筑标高三层10.200建筑标高四层15.300建筑标高屋面20.400+1.600只是建模时柱标高要减去地面标高。七、 软件操作：1、 主控机由主综合人员操作，负责保留项目深化文件资料，并连接投影仪显示全部深化过程和效果；为确保运行速度提议另设服务器保留项目文件。2、 专业机只负责本专业建模(如有需要能够参考其它专业三维实体进行比对)，全部文件均在主控机(服务器)上读写；3、 项目管理文件只许可一人修改，其它人员只许使用不得随意变动。八、 3D建模：1、 土建围护结构建模，以土建智能建模为基础，完整、正确土建三维实体建模是项目成功前提条件。2、 按专业划分并以外部参考形式绘制三维实体建模，依原设计专业分别生成完整独立DWG文件。（大型、关键项目占地面积超出2万平方米时宜分区绘制）建模绘图技巧：A、 CAD位移中相对坐标：命令输入0，0，0(英文输入状态下之逗号)；B、 风管道分支顺风弯：按风向流动方向绘制时才能生成完全一直顺风弯；C、 风管道三通变径位置：中国习惯顶平或底平，软件本身(MagiCAD.11版)是中心平，操作时先按同规格绘制三通再和主管道采取直接连接即可；D、 设计院绘图通常采取世界坐标系或用户坐标系两种方法，三维建模按世界坐标系方法加载图纸，在处理底图是如有倾斜用指定角度+参考+旋转进行调整。E、 协同绘图：相同楼层分区深化时，严格按轴线划分，采取连接点/连接连接点方法。DWG文件名称要有区分(项目管理中楼层ID号不能相一致)如：地下一层和地下一层北之区分。F、 三维动态浏览时，首先优异行往返拉伸方便确定中心区域，不然轻易出现空白画面状态。G、 绘图次序命令：draworderH、 系统说明创建：以创建连接点方法，在标注时方便提取系统属性。以下图I、3、 建模时各专业间依据二维剖面引导按主次、前后分别建模，专业之间建模互为参考时由主综合人员区分对待。4、 依外部参考覆盖形式开始进行专业3D建模。5、 在统一项目文件管理下以专业划分独立和协同互为转换模式运行，独立是遵照现有工作形式，愈加好保障各处专业系统完整性，协同是为了顺利保障空间可经过性。主控人员（主控机）展示深化过程及效果，并发出对应指令于需调整专业进行调整。6、九、 3D建模碰撞分析：软、硬碰撞分析并生成汇报文件，由主综合人员在二维、三维综合分析基础上作出合理调整。(碰撞分析=专业图纸+外部参考)十、 3D优化：三维建模基础结束时，根据合理、美观、节省、符合标准进行局部修改。十一、 三维实体建模评定：由企业教授组、项目总工程师、项目各专业工程师、BIM深化组针对项目深化设计进行综合评定，提出意见及提议。十二、 生成标准制图：依据原设计专业划分分别制作图纸，结合项目实际情况进行图纸审、报批手续等。(如大型、关键项目专业本身宜分区域建模生成DWG文件，为分阶段性出图发明条件)。(MagiCAD标注方法分相对标高、距地标高、绝对标高符合制图规范，故建模时依结构标高或建筑标高只能二选一。因为土建建模时通常按结构标高绘制提议机电宜按结构标高计算Z值统一定位，在出图时方便生成绝对标高标注而不需二次计算)。最小字高：3.5mm、5mm、7mm、10mm综合深化图目录：电施综-01、02、03水施综-01、02、03暖施综-01、02、03暖(空)施综-01、02、03十三、 项目移交：分阶段、分时间保留项目信息模型，由项目接收人员结合项目进度计划需要，生成材料计划汇报等，并对项目深化设计进行跟踪、修改及完善。交接格式（电子格式PDF纸制文档）：1、纯CAD（.dwg）格式，只限可视/无修改/无属性/无数据库。操作方法magiCAD单一视口三维显示即可。2、CAD（.dwg）含数据格式，完整项目信息。3、REVIT（.RVT）含数据格式，完整项目信息。（交接结果及程度有待明确）十四、 注意事项：1、 施工蓝图审核：土建图纸：柱、梁高度及大小，楼板层厚度，楼层高度等。2、 底图处理：清理图层时能够用cad中图层管理来进行操作，利用处理完底图进行分析，以提升效率。3、 三维建模土建建模时：A 需土建专业人员配合B 相对标高，绝对标高要清楚，计算h值时楼板层厚度(MagiCAD创建楼板时自动向上添加)要减去(梁顶标高是以结构层顶部相同)。C 除了外墙，因影响预览机电效果土建墙体通常不用绘制(需预留孔洞时除外)。4、 鉴于现在电脑配制情况为保障运行速度主控机和服务机必需分开。服务机有4G内存足能够使用。5、 消防系统MagiCAD把它划为给水(冷水)系统中。6、 HPV模块中喷洒系统绘制管道时无更改Z值选项：有两种方法能够修改喷洒管高度，1）使用MagiCADHPV编辑中“移动部件”命令，注意要先输入“Z”，然后再进行后面操作；2）就是使用cad中move命令，经过输入相对坐标系数值进行移动；不过使用这两种方法时候全部需要首先判定清楚管道关联关系，假如有受约束不能移动管段，需要首先将管道断开，移动后再进行连接。7、 复制分支命令：先选中要复制分支管道根节点再次点击要复制管道即可，“指定喷洒系统水管插入点连接(C)/基准点(B)：”。8、 打印笔样式位置（W7*64位）：C:UsersrootAppDataRoamingAutodeskAutoCADR18.0chsPlottersPlotStyles。9、 临时绘制辅助线，要建立临时图层避免产生过多垃圾图元。10、 绘图时在命令行输入tt，实施指定临时对象追踪点命令。11、 在生成剖面及碰撞分析时必需打开本专业图纸再用本专业相对应（HPV模块）或（Electrical模块），以免出现程序错误。12、 电气建模中编辑楼层属性指定楼层，标注时能够提取绝对标高，但在标注结束时必需卸载楼层属性（因定义楼层属性时是把土建建模给全部加载过来，造成打开电气专业图纸时内存较大）。13、 严格按前后次序实施分区建模并分区优化。14、 安装软件次序：1AutoCAD、2Navisworks、3magiCAD方可导出动画作为后期处理；（导出.nwd时需用打开专业文件（因导出有专业模块区分）方可导出）15、 问题：管道DN直径和实际de有出入怎样避免？(新版本已处理)16、 问题：供、回水管在标注时怎样区分？(分别在标注样式中添加衡量给予区分)17、 问题：生成虾米节设置？(新版本已处理)18、 二维图标设置？现在软件不能够更改。19、 动态观察中定位不准：三维中心点重新定位；全局显示下有垃圾图元；20、 结构识图知识：一、梁配筋图画法梁平面整体配筋图是在各结构层梁平面部署图上，采取平面注写方法或截面注写方法表示。1、平面注写方法采取集中注写和原位注写相结合方法标注：1.集中标注以下图表示了在轴线上梁情况，引出线部分为集中标注。KL2（2A）300650：为2号框架梁，有两跨，一端有悬挑、梁断面300650；8-100/200（2）225：为此梁箍筋是8间距200，加密区间距100，225表示在梁上部贯通直径为25mm钢筋2根；（0.100）表示梁顶相对于楼层标高24.950低0.100m。2.原位注写表示梁特殊数值。将梁上、下部受力筋逐跨注写在梁上、下位置，如受力筋多于一排时，用斜线“/”将各排纵筋自上而下分开。在轴和轴之间梁下部中间段6252/4为该跨梁下部配筋，上一排纵筋为225，下一排纵筋为425全部伸入支座。在轴处梁上部注写225+222，表示梁支座上部有四根纵筋，225放在角部，222放在中部。当梁支座两边上部纵筋相同时，可仅在一边标注配筋值，另一边省略不注，如轴梁上端所表示。3.当集中注写数值中某一项（或几项）数值不适适用于某跨或某悬挑部分时，则按其不一样数值原位注写在该跨或该悬挑部分处，施工时，按原位标注数值优先选择。如轴右侧悬挑梁部分，下部标注8-100，表示悬挑部分箍筋通长全部为8间距100两肢箍。梁支座上部纵筋长度依据梁不一样编号类型，按标准中相关要求实施。2.截面注写方法是将断面号直接画在平面梁配筋图上，断面详图画在本图或其它图上。截面注写方法既能够单独使用，也可和平面注写方法结合使用，如在梁密集区，采取截面注写方法可使图面清楚。下图为平面注写和截面注写结合使用图例。图中吊筋直接画在平面图中主梁上，用引线注明总配筋值，如L3中吊筋218。二、梁平法施工图定义：梁平法施工图是在梁结构平面部署图上，采取平面注写方法或截面注写方法表示梁配筋图；施工人员依据平法施工图及对应标准结构详图进行施工，故称梁平法施工图。过程：首先，按一定百分比绘制梁平面部署图，分别根据梁不一样结构层（标准层），将全部梁及和之相关联柱、墙绘制在该图上，并按要求注明各结构层标高及对应结构层号。对轴线未居中梁，应标注其偏心定位尺寸，但贴柱边梁可不注。然后，依据设计计算结果，采取平面注写方法或截面注写方法表示梁截面及配筋。这里关键介绍平面注写方法，即在梁平面部署图上，分别在不一样编号梁中各选一根梁，在其上注写截面尺寸和配筋具体数值。注写分为集中标注和原位标注。集中标注表示梁通用数值，原位标注表示梁特殊数值。当集中标注某项数值不适适用于梁某部位时，则该项数值原位标注。施工时，原位标注取值优先。（同上）（一）集中标注集中标注可从梁任意一跨引出。集中标注内容，包含4项必注值和2项选注值。4项必注值包含：梁编号、梁截面尺寸、梁箍筋、梁上部贯通筋或架立筋；2项选注值包含：梁侧面纵向结构钢筋或受扭钢筋、梁顶面标高高差。1、梁编号：由类型代号、序号、跨数及有没有悬挑几项表示以下。备注：代号Y加腋（俗称牛腿）2、梁截面尺寸：等截面梁有bh表示；加腋梁用bh、yc1c2表示（其中c1为腋长，c2为腋高）；悬挑梁当根部和端部不一样时，用bh1/h2表示（其中h1为根部高，h2为端部高）。3、梁箍筋：包含钢筋等级、直径、加密区和非加密区间距及肢数。箍筋加密区和非加密区不一样间距及肢数用“/”分隔，箍筋肢数写在括号内。箍筋加密区长度按对应抗震等级标准结构详图采取。如：8-100/200（2）表示HPB235级钢筋、直径8mm、加密区间距100mm、非加密区间距200mm，均为双肢箍；8-100（4）/200（2）表示HPB235级钢筋、直径8mm、加密区间距100mm为4肢箍、非加密区间距200mm为双肢箍；4、梁上部贯通筋或非架立筋：所注规格及根数应依据结构受力要求及箍筋肢数等结构要求而定。当现有贯通筋又能架立筋时，用角部贯通筋架立筋形式，架立筋写加号后面括号内。（如：222用于双肢箍；222+（412）用于6肢箍，其中222为贯通筋，412为架立筋；当梁上部纵筋和下部纵筋均为贯通筋、且多数跨配筋相同时，可用“；”将上部纵筋和下部纵筋分隔。如：214；318表示上部配214贯通筋，下部配318贯通筋。）5、梁侧面纵向结构钢筋或受扭钢筋：此项为选注值，当梁腹板高450mm时，须配置符合规范要求纵向结构钢筋，注写以下：G412，表示梁两个侧面共配置412纵向结构钢筋，两侧各212对称配置。当梁侧面需配置受扭纵向钢筋时，注写以下：N618，表示梁两个侧面共配置618纵向结构钢筋，两侧各318对称配置。当配置受扭纵向钢筋时，不再反复配置纵向结构钢筋，但此时受扭纵向钢筋间距应满足规范对纵向结构钢筋间距要求。6、梁顶面标高高差：此项为选注值，当梁顶面标高不一样于结构层楼面标高时，需要将梁顶标高相对于结构层楼面标高差值注写在括号内，无高差时不注。高于楼面为正值，低于楼面为负值。（二）原位标注原位标注内容包含：梁支座上部纵筋、梁下部纵筋、附加箍筋或吊筋1、梁支座上部纵筋：原位标注支座上部纵筋应为包含集中标注贯通筋在内全部钢筋。多于1排时，用“/”自上而下分开；同排纵筋有2种不一样直径时，用“”相联，且角部纵筋写在前面。如：6254/2表示支座上部纵筋共2排，上排425，下排225；225222表示支座上部纵筋共4根1排放置，其中角部225，中间222；当梁中间支座两边上部纵筋相同时，仅在支座一边标注配筋值；不然，须在两边分别标注。2、梁下部钢筋：和上部纵筋标注类似，多于1排时，用“/”自上而下分开。同排纵筋有2种不一样直径时，用“”相联，且角部纵筋写在前面。如：6252/4表示下部纵筋共2排，上排225，下排425；3、附加箍筋或吊筋：直接画在平面图中主梁上，用线引注总配筋值，附加箍筋肢数注在括号内。当多数附加箍筋或吊筋相同时，可在图中统一说明，少数和统一说明不一致者，再原位引注。4、当在梁上集中标注内容（某一项或某几项）不适适用于某跨或某悬挑段时，则将其不一样数值原位标注在该跨或该悬挑段。机电剖面图示意（请参阅S9管道支吊架图集）：管径 DE和DN区分1、 DN是指管道公称直径这既不是外径也不是内径（应该和管道工程发展早期和英制单位相关，通常见来描述镀锌钢管）它和英制单位对应关系以下： 4分管：4/8英寸：DN15； 6分管：6/8英寸：DN20；1寸管：1英寸：DN25；寸二管：1又1/4英寸：DN32；寸半管：1又1/2英寸：DN40；两寸管：2英寸：DN50；三寸管：3英寸：DN80（很多地方也标为DN75）；四寸管：4英寸：DN100； 2、 De关键是指管道外径（通常采取De标注，均需要标注成外径X壁厚形式）关键用于描述：无缝钢管、PVC等塑料管道、和其它需要明确壁厚管材。拿镀锌焊接钢管为例，用DN、De两种标注方法以下：DN20 De25X2.5mmDN25 De32X3mmDN32 De40X4mmDN40 De50X4mm 我们习惯于使用DN来标注焊接钢管，在不包含到壁厚情况下极少使用De来标注管道；不过标注塑料管就又是另外一回事了；还是跟行业习惯相关，实际施工过程中我们简略称呼20、25、32等管道均是指De，而不是指DN。别外据在现场实践经验：a、 两种管道材料连接方法不外乎：丝扣连接及法兰连接。b、镀锌钢管、PPR管均能采取以上两种连接，只是小于50管道用丝扣较方便，大于50使用方法兰比较可靠。c、假如是两种不一样材质金属管道相连，要考虑是否会产生原电池反应，不然会加速活跃金属材料管道腐蚀速度，最好要使用方法兰连接，并用橡胶垫片类绝缘材质将两种金属分隔开，包含螺栓全部要用垫片分隔，避免接触。3、 DN 、De、Dg区分DN Nominal diameterDe external diameterDg diameter gong(汉语拼音“公”声母) Dg是国产货，有中国特色国产货，现在全部不用了a、 多种管子不一样标注方法：1 、水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示（如DN15、DN50）；2、 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径D壁厚表示（如D1084、D1594.5等）；3 、钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示（如d230、d380等）；4、 塑料管材，管径宜按产品标准方法表示；5、 当设计均用公称直径DN表示管径时，应有公称直径DN和对应产品规格对照表。b、DN 、De、Dg关系：De量是管道外壁直径DN是De减二分之一管壁厚度得数Dg通常没人用1管径应以mm为单位。2管径表示方法应符合下列要求：1 水煤气输送钢管（镀锌或非镀锌）、铸铁管等管材，管径宜以公称直径DN表示；2 无缝钢管、焊接钢管（直缝或螺旋缝）、铜管、不锈钢管等管材，管径宜以外径壁厚表示；3 钢筋混凝土（或混凝土）管、陶土管、耐酸陶瓷管、缸瓦管等管材，管径宜以内径d表示；4 塑料管材，管径宜按产品标准方法表示；5 当设计均用公称直径DN表示管径时，应有公称直径DN和对应产品规格对照表。建筑排水用硬聚氯乙烯管材规格用de（公称外径）e（公称壁厚）表示（GB 5836.1-92）。给水用聚丙烯（PP）管材规格用dee表示（公称外径壁厚）塑料管在工程图上标示公制标示 ( metric dimension size )以DN表示通常称为“公称尺寸”，它不是管外径、也不是管内径。是外径和内径平均值，我们称平均内径。比如：外径63mm塑料管之公制标示 ( mm dimension size ) DN50ISO公制标示 ( ISO metric dimension size )以Da表示 PVC管，ABS管之管外径以De表示 PP管，PE管之管外径比如：外径63mm塑料管之公制标示 ( mm dimension size )Da63 对PVC管，ABS管而言MagiCAD菜单重新设置WIN7C:ProgramDataMagiCADSupport下面汉字按钮式菜单汉字下拉方法菜单。起动MagiCAD程序，在命令行输入CAD菜单加载命令menuload，。Navisworks导出无法使用处理措施：可安装Navisworks，在AutoCAD中手工加载相关文件。“C:Program FilesCommon FilesAutodesk SharedNavisworksnwexport”中arx文件，在AutoCAD中经过appload加载，即可正常使用！犀牛软件导DWG设置：犀牛软件Rhinoceros在导出DWG文件时，要先对曲线、曲面进行合并，避免导出时丢失信息。网络版授权在服务器上运行MagiCAD设置127.0.0.1。
