河北省传媒创意中心暖通空调施工组织设计.pdf

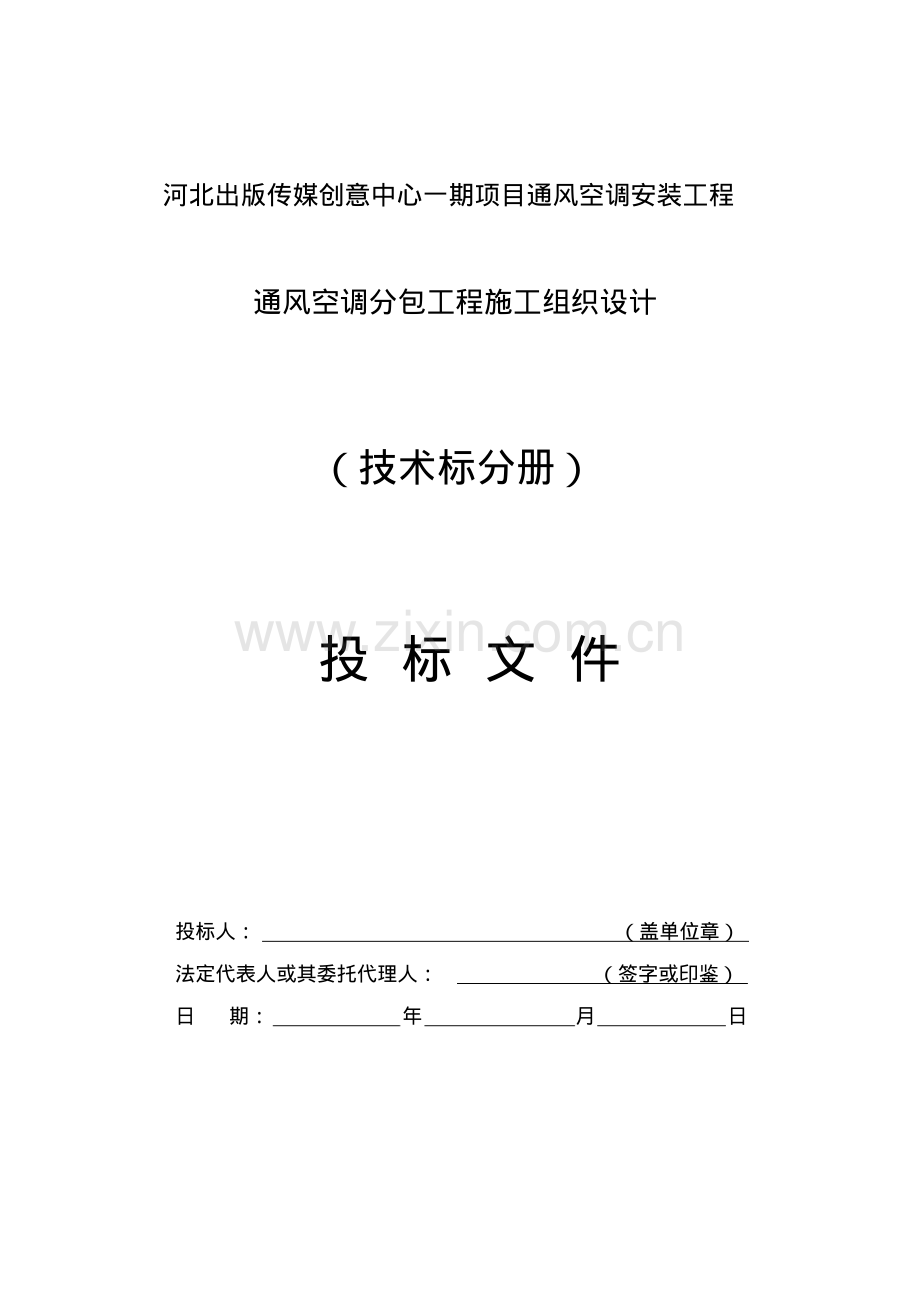

河北出版传媒创意中心一期项目通风空调安装工程通风空调分包工程施工组织设计（技术标分册）投 标 文 件投标人：（盖单位章）法定代表人或其委托代理人：（签字或印鉴）日期：年月日第 1 页共 220 页目录第一章 工程概况及编制依据.61.1 工程概况.61.2 编制依据.71.3 空调功能分区.91.4 暖通系统概况.5第二章 施工重点难点分析.7第三章 施工部署 .93.1 项目组织机构设置.93.2 项目人员岗位职责.103.3 施工区段划分.153.4 施工平面布置.163.5 现场临水.173.5.1 现场临时给水设置.173.5.2 现场临时排水设置.173.6 临时用电.203.7 临时用水管理.213.7.1 现场临时用水管理.213.7.2 临水安全管理措施.223.7.3 临水消防管理措施.233.8 临时用电管理.233.8.1 临时用电安全技术措施.233.8.2 电气防火措施.263.8.3 绿色施工管理措施.273.8.4 安全用电组织措施.27第四章 施工资源管理计划.284.1 劳动力投入计划.284.2 主要材料送审及进场计划.314.3 机械设备投入计划.324.4 检测、调试仪器投入计划.33第 2 页共 220 页第五章 主要分项工程施工技术措施.345.1 深化设计方案.345.1.1 深化设计内容.345.1.2 深化设计流程：.355.1.3 暖通专业施工图计划.365.1.4 通风空调机房深化图.385.1.5 二次墙体留洞图.395.1.6 设备基础图.405.2 分部分项施工方案.415.2.1 主要分项工程施工程序.415.2.2 各系统管道材质及连接方式要求.425.2.3 共板法兰风管制作.445.2.4 角钢法兰风管制作.455.2.5 风管配件制作.465.2.6 不锈钢风管制作（厨房排油烟）.475.2.7 风管安装.485.2.8 空调冷热水管道安装.495.2.9 管道焊接.505.2.10 新风、空调机组的安装.515.2.11 风机盘管的安装.525.2.12 通风机的安装（吊装）.535.2.13 通风机的安装（落地安装）.545.2.14 冷却塔的就位安装.555.2.15 热交换器安装.565.2.16 风口安装.575.2.17 冷水机组安装.585.2.18 分集水器安装.595.2.19 水泵安装.605.3 暖通空调专业专项施工方案.615.3.1 大型设备吊装.615.3.2 超高层设备材料垂直运输方案.665.3.3 抗震支架施工方案.68第 3 页共 220 页5.3.4 强制对流散热器安装方案.755.3.5 VRV 施工方案 .765.3.6 通风空调系统单机调试及联合调试方案.77第六章 质量保证措施.866.1 质量目标.866.2 质量管理机构.866.3 项目质量管理保证措施.876.3.1 各部位质量职责.876.3.2 样板先行.886.3.3 质量检验控制程序.906.3.4 实施过程控制.926.3.5 进场材料控制.946.3.6 质量控制关键措施.966.4 质量通病及其防治措施.1116.4.1 分析工程特点、抓住工程重点.1116.4.2 设备安装工程创优质量控制要点.1146.4.3 过程监控.1256.4.4 质量检验.1266.4.5 空调设备可靠性保证.1286.4.6 技术资料管理.129第七章 安全文明施工及保证措施.1327.1 安全管理目标.1327.2 安全与文明施工管理组织机构.1327.3 安全管理的程序.1397.3.1 本工程施工安全管理隐患清单.140第八章 施工进度计划及进度保证措施.1468.1 总体进度目标.1468.2 阶段目标控制计划.1468.3 进度计划的管控程序.1478.3.1 施工进度计划控制流程.1478.3.2 施工进度管控组织措施.1488.3.3 施工进度控制的合同措施.149第 4 页共 220 页8.3.4 现场劳动力保证措施.1498.3.5 具体施工进度管控措施.1508.3.6 施工进度计划保证措施.152第九章 与总包及其它分包单位的配合措施.1559.1 工作界面划分及配合内容.1559.2 配合措施.1589.2.1 与设备独立供应商的配合协调措施.1589.2.2 与总包水电配合的协调管理.1619.2.3 与其他专业分包的协调.162第十章 应急预案 .16510.1 应急机构及职责.16510.2 应急响应流程.16710.3 应急资源保障.16810.4 紧急情况预防方案及处理预案.16910.4.1 施工现场消防预防方案及应急预案.16910.4.2 预防施工现场伤亡事故措施及应急预案.17110.4.3 触电事故应急处理预案.17210.4.4 打架斗殴突发事件应急处理预案.17210.4.5 大风天气应急预案.17310.4.6 防洪应急救援预案.174第十一章成品及现场物料保护方案.17611.1 建立成品保护组织机构.17611.2 现场物料及成品保护措施.17711.3 与其他专业间配合的成品保护.180第十二章绿色施工专项配合方案.18112.1 环境保护和节能减排管理工作目标.18112.1.1 环境保护管理工作目标.18112.1.2 节能减排管理工作目标.18112.3 组织机构及管理制度.18212.3.1 组织机构.18212.3.2 绿建二星施工实施计划.18412.4 暖通专业分包工程绿建实施和管理计划.185第 5 页共 220 页12.4.1 建筑活动中的污染防治.18512.4.2 建设废弃物管理.18512.5 通风空调分包配合总包绿建二星认证的相关工作.18612.6 通过绿建二星认证的施工措施及专项措施.18712.7 绿建二星施工方案.190第十三章新工艺、新技术的应用.19313.1 BIM 施工技术的应用 .19313.1.1 施工准备期的BIM 技术应用 .19313.1.2 BIM 应用实例 .20013.2 减振降噪施工技术应用.20413.2.1 降噪分析.20413.2.2 冷却塔隔震降噪系统技术方案.205第十四章售后服务及保修承诺.20814.1 承诺.20814.2 用户服务的质量保证措施.20914.3 服务及保修内容.20914.4 操作和维修手册.212附件一：拟采用的设备、主材采购品牌范围.214附图一：项目办公区、生活区平面布置图.215附图二：临时用电布置平面图.216附图三：临时给水布置平面图.217附图四：地下室设备吊装布置平面图.218附图五：材料运输路线规划图.219附图六：施工进度计划网络图.220第 6 页共 220 页第一章 工程概况及编制依据1.1 工程概况工程名称河北出版传媒创意中心一期项目通风空调安装工程建设地点石家庄正定新区建设规模建筑面积：69806.63m2,其中地下 46799.76m2，地上 23006.87m2 建筑高度：主楼高（不含女儿墙）99.65m，裙房（不含女儿墙）17.0m。项目介绍：该项目为一类高层建筑，以办公为主，集办公、会议、小剧院、餐饮、健身、生活服务、车库等于一体。项目由裙房、塔楼组成。地上 23 层，地下 2 层，其中包括以下部分：裙房（-2F-3F），塔楼从(4F-23F)：其中-1F2F为地下车库及设备用房，1F-3F层为会议室、小剧院、餐饮、健身用房，4F-20F 层为会议、办公用房,21F-23F为高管办公用房；其中制冷站、换热站、给水泵房及消防泵房等主要设备用房设在-2F，变配电用房设在-1F。使用性质办公楼结构形式主体结构采用钢筋混凝土框架-剪力墙结构建设单位河北润康房地产开发有限公司设计单位河北建筑设计研究有限责任公司监理单位施工总承包单位中铁建设集团有限公司天津分公司计划工期计划开工日期：2016年 12 月 01日计划竣工日期：2017 年 09 月 30 日历时 304 日历天质量要求依据 建筑工程施工质量验收统一标准（GB503002013）达到合格标准，并获得“安济杯”（省优工程）招标范围通风管道施工、空调管道施工，风机盘管、通风风机（排烟风机、第 7 页共 220 页离心风机等）、空调机组、新风机组等设备安装。1.2 编制依据招标文件河北出版传媒创意中心一期项目通风空调安装工程招标文件及答疑文件 HBGDZB-2016-112 招标图纸河北出版传媒创意中心一期项目通风空调安装工程招标图纸公司文件公司质量、环境、职业安全健康和工程建设施工企业管理规范管理体系程序文件汇编规范规程民用建筑供暖通风与空气调节设计规范GB50736-2012公共建筑节能设计标准GB50189-2005通风与空调工程施工质量验收规范GB50243-2012建筑给水排水及采暖工程施工质量验收规范GB 50242-2002机械设备安装工程施工及验收通用规范GB 50231-2009现场设备、工业管道焊接工程施工及验收规范GB 50236-2011制冷设备空气分离设备安装工程施工及验收规范GB 50274-2010风机、压缩机、泵安装工程施工及验收规范GB 50275-2010起重设备安装工程施工及验收规范GB 50278-2010建筑工程施工质量验收统一标准GB 50300-2001建筑机电工程抗震设计规范GB50981-2014现行其他国家、地方、行业通风空调工程相关规范主要图集建筑设备施工安装通用图集91SB191SB-X1室内管线安装 D30112卧式水泵隔振及其安装98S102管道及设备保温08K507-1 08R418-1管道及设备保冷08K507-2 08R418-2法律法规企业文件建设规程质量管理监督法规文件汇编建筑工程质量管理条例第 8 页共 220 页中华人民共和国标准化法工程建设管理法规及文件汇编第 9 页共 220 页1.3 空调功能分区河北出版传媒创意中心一期项目通风空调项目空调功能分区图功能空调形式分区图功能空调形式21F23F高管办公区风机盘管+新风系统独立 VRV 空调系统21F23F高管办公区风机盘管+新风系统独立 VRV 空调系统4F20F办公风机盘管+新风系统4F20F办公风机盘管+新风系统3F 餐饮风机盘管+新风系统3F 餐饮风机盘管+新风系统2F 办公、餐饮全空气系统2F 办公、餐饮全空气系统1F 剧院、餐饮、办公全空气系统1F 剧院、餐饮、办公全空气系统-1F-2F车库及设备用房送排风系统、防排烟系统、车库热风幕供暖系统-1F-2F 车库及设备用房局部风机盘+新风系统、车库热风幕供暖系统高管办公区21F23F 办公区域4F-20F 裙房1F3F 地下区域-1F-2F 车库及设备用房第 5 页共 220 页1.4 暖通系统概况冷、热源螺杆式地源热泵机组提供21F23FVRV 空调系统21F-23F空调机组加新风系统5F-20F空调机组加风机盘管系统-2f4F空调机组加风机盘管系统-1F热风幕1F地板辐射采暖系统屋面冷却塔、地源换热器井为机组提供冷却水VRV 空调室外机提供冷热源表 1-1 主要设备表序号设备类别设备名称主要参数数量所在位置1 制冷主机类螺杆式冷水机组螺杆式；Q=1075Kw N=225Kw(380V 50Hz)4 台-2F 层制冷机房2 螺杆式地源热泵机组螺杆式；Ql=1459Kw N=258Kw(380V 50Hz)Qr=1380Kw N=323Kw(380V 50Hz)3 台-2F 层制冷机房3 冷却塔冷却塔总散热量：800-1500KW 1 台裙房屋面4 水泵类空调冷水200m3/h-32m-30Kw-1480rp2 台-2F 层制冷第 6 页共 220 页序号设备类别设备名称主要参数数量所在位置循环泵 1 m 机房5 空调冷水循环泵 1 260m3/h-32m-45Kw-1480rpm 4 台-2F 层制冷机房6 冷却水循环泵2 台-2F 层制冷机房7 地源侧循环水泵4 台-2F 层制冷机房8 风机类消防排烟风机/送排风机/风机箱/诱导风机/换气扇/补风机风量：450-100000 m3/h 290 风机房/屋面/车库9 空调设备新风机组风量：800-36500 m3/h 35台各层新风机房10 空调机组风量：10000-32000 m3/h 7 各层空调机房11 风机盘管中档风量：340-1730 m3/h 926 办公区及公共用房第 7 页共 220 页第二章 施工重点难点分析序号内容重难点分析应对措施1 深化设计及BIM 应用1、综合深化集成量大，涉及电气、给排水、暖通、消防等专业系统间综合、整合配合点多；2、BIM 深化贯穿全项目周期，数据维护更新量大；3、数据的准确性、及时性将影响到工程的各个方面。按照业主设计部出图计划，完成分配的机电联合深化设计及 BIM 建模任务，按时上交完成文件；明确流程、制度、标准；2 材料存放及周转困难首层现场周转场地狭小，对物料周转及协调的精度要求高，易引发积压，导致专业间矛盾、制约工期。1、服从总承包现场管理，建议首层周转场地按专业划分；2、编制物料进场计划及吊运计划，每天定时专人协调塔吊及电梯使用时间，合理统筹、高效利用有限的周转场地；3、材料到场后及时倒运至各施工作业面，保证材料不过夜；4、成立专门的材料运输队，快速高效完成倒运工作。3 高层材料设备的运输本工程暖通设备材料多、分布广，垂直运输形式多样。尤其地上超高层部分材料运输是制约工程进度的重要因素。列表统计暖通设备材料的分布位置、尺寸型号及载重等参数，充分利用现场条件和资源，在总承包的综合管理下，有针对性的对地下室、裙房、塔楼各部位采用合理的吊装第 8 页共 220 页序号内容重难点分析应对措施方式（如汽车吊、施工电梯、塔吊、自制吊笼等形式）进行作业，确保材料设备与工程进度匹配。4 减振降噪措施是重点1、本工程设有高管办公室、办公室、会议室、剧院，多功能厅等对噪音敏感区域，对隔震降噪要求高；2、噪音来源广、传播途径复杂，噪声控制难度大。1、与消声降噪专业厂家进行合作，成立专业噪音控制小组，通过分析噪声源、传播途径等有针对性编制专项方案；2、在对动力设备采购选型时，优先选用低噪设备；采用先进技术、严格施工管理，将噪声影响降至最低。5 系统调试复杂本工程通风空调系统复杂，涉及有地源热泵系统（不在本次招标范围）、供热、供冷等系统形式；供冷供暖系统的水力平衡调试量大、周期长；1、项目部成立调试小组，制定详细专项调试方案；2、对主风道系统进行风量平衡调试，确保每个风口处的风量基本达到设计值。6 抗震支架的应用新的设计规范建筑机电工程抗震设计规范 及招标文件要求本工程应用抗震支架，该支架应用在国内属于新技术、新工艺，合理设计布置支吊架的位置及形式将是本工程的重点。1、该工程将与世界知名的支吊架厂商技术服务团队配合完成项目深化设计；2、组织项目技术人员对设计规范及施工规范的培训与学习；选用合理、规范的抗震支架形式进行送样，待确认后批量使用。第 9 页共 220 页第三章 施工部署3.1 项目组织机构设置项目经理质量总监设计总监总工程师安全总监安全管理部深化设计部技术质量部成本控制部物资采购部安全主管安全员（2人）成本经理造价员（2人）材料主管材料保管（2人）暖通专业主管暖通工程师水暖质检员（7人）深化设计及BIM（5人）通风一队通风二队保温一队空调水一队空调水二队保温二队垃圾清运组成品保护组项目管理层施工作业层项目实施层第 10 页共 220 页3.2 项目人员岗位职责序号岗位设置主要工作职责1 项目经理1、受分公司委托，全面履行“建设工程施工合同”，履行项目部与分公司签订的内部承包合同条款规定的各项责任和义务；2、科学组织和调配进入施工程序的人、财、物等生产要素，及时解决施工中出现的问题，确保与分公司签订的承包合同；3、全面协调与建设单位、设计单位、监理单位、地方有关部门的关系；4、组织制定项目部人员的岗位职责及各项规章制度，接受分公司职能部门对工程项目的监督、检查，认真落实上级领导做出的、对有关问题的整改意见；5、落实各项管理指标，做好资金管理、工程计价与工程款回收工作。2 项目总工1、在项目经理的领导下，负责项目部的技术、质量、进度管理工作；2、组织项目部技术人员做好本工程技术及管理工作，通过工程实践与组织学习，提高项目部技术管理能力与业务水平；3、主持编写施工组织设计、策划、施工总进度计划等技术性文件，根据施工进程，确定相应的施工方案和技术保障措施；4、负责审核材料计划，保证材料计划的准确性；5、负责调查不合格产品出现的起因，提出纠正和预防措施，起草调查报告，审批对轻微不合格品的处置；6、抓好项目部的技术、质量文件管理工作，技术资料、质量控制及质量记录资料要建档立案，妥善保管，严防损坏、第 11 页共 220 页遗失；7、负责对工程质量进行控制、管理与监督；8、切实做好施工队伍的技术交底和技术指导工作，督促施工队按技术规范施工，对违反规范的，要及时发现、纠正，不留隐患；搞好工序配合、成品保护、技术业务交接、竣工资料整理等项工作。3 安全总监1、在项目经理领导下，负责施工现场管理及安全、文明施工工作；2、负责对施工队伍进行管理，做好进场人员的安全、保卫、文明施工教育；3、负责现场机械设备的管理工作；4、负责做好工程成品和半成品的防护及交付过程中的防护工作。4 设计总监1、结合工程设计情况，明确需深化设计的部位；2、结合工程开展情况，制定深化设计计划；3、结合合同文件及成本情况，对深化设计内容进行审核把关，详细绘制深化设计图纸，报成本、技术、项目经理传阅；4、负责深化设计外界签字、审核、修改全过程，保证满足施工进度正常开展，同时对深化设计图纸的可追溯性、可行性负主要责任；5 质量总监1、在项目经理领导下，负责项目的质量及创优工作，负责质量一票否决制的贯彻与执行；2、负责项目整体质量管理体系的建立，贯彻执行国家、地方、企业及本项目有关规定，监督质量管理体系的有效运行；3、监督项目部质量创优策划落实情况，定期检查、并监督落实整改；4、牵头组织各项验收工作，负责与业主及监理工程师的质量协调；第 12 页共 220 页6 成本经理1、在项目经理领导下，负责本项目部预算、核算、统计工作；2、根据工程洽商，及时办理变更签认；3、根据工程进度，办理月份验工计价；4、协助项目经理做好工程专业合同、劳务队合同及机械租赁合同的签订，并组织评审、报批，做好日常管理和结算工作。7 材料主管1、在项目经理和物资管理部领导下，负责本项目部的材料采购工作；2、认真做好年、季、月及分项工程的材料采购计划，按审批的材料计划和进料计划，积极组织货源，保质、保量、按时完成采购，保证工程的顺利进行；3、建立健全材料台帐，做到帐目清楚、数据准确。经领导审批后，依据分公司财务关于资金、票据的使用规定，办理有关付款事宜，保管好支票和各种票据，按时报账；4、积极收集市场信息及市场调查，对不合格分供方及时向上级反馈。8 专业主管工程师1、在项目总工的领导下，负责专业工程技术质量管理工作，熟悉专业技术、质量标准，根据规范制定和落实各项管理措施；2、参与编制施工组织设计，编写专业施工方案、质量计划、技术交底等技术文件，做好记录并经常检查交底底执行情况；3、负责编制分管专业材料计划，保证材料计划的准确性；4、依据总施工进度计划下达施工任务书，编制月/周进度计划；5、负责做好分项工程的变更洽商工作，妥善保管变更洽商资料；6、负责调查分管专业不合格产品出现的起因，提出纠正和第 13 页共 220 页预防措施；7、抓好分管专业的技术质量文件管理工作，技术资料、质量控制及质量记录资料要建档立案，妥善保管，严防损坏、遗失。9 质检员1、在专业主管工程师的领导下负责分管专业的质量和进度检查工作；2、熟悉图纸和工程文件，对开工至竣工整个过程的技术交底、材料验收、施工方案等环节进行质量监督；3、充分行使质量否决权，对违章或因使用不合格材料而造成的事故和隐患者，下达停工或罚款通知单，并及时向项目经理报告；4、全面进行质量检查，掌握质量动态，作好质量巡检工作，定期对分项工程质量做出书面总结，及时汇报给项目总工；5、按时如实做好质量报表、质量评定。10 资料员1、标识各种有效（或作废）文件、图册及质量记录，做好收发登记；2、负责项目经理部对外文件的收发工作，负责项目内部资料的管理；3、负责对文件进行传阅、学习，作好会议记录工作，负责整理、保存项目的规章制度并监督实施；4、负责保管项目资料标识及修改；5、确保所负责的文件资料分类明确，便于查找，不丢失。11 安全员1、编制、完善安全措施并负责监督实行；2、定期向工人进行安全教育，书面安全交底，并办理审查手续；3、每天巡视施工现场，及时填写“日检表”，对施工过程的防护设施和特殊工种操作安全工作进行检查监督，及时发现、解决存在的问题及事故隐患，制止违章作业，避免损失。第 14 页共 220 页12 预算员1、认真熟悉图纸，编制工程概算及年度、季度、月份成本计划；2、及时准确建立概预算、统计台帐，作好成本核算工作；3、建立工作日志，准确记录各种原始数据并整理装订，妥善保管。13 保管员1、根据设备、材料计划对进入施工现场的设备、材料数量进行清点，并办理入库登记手续；2、根据技术人员开据的领料单向施工队发料，及时办理收发料手续；3、加强现场材料、设备的管理，设立材料标牌，对现场物资进行唯一性标识，并对其检验和试验状态进行有效性标识；4、加强库房材料、机具管理，材料码放整齐有序，标识准确、清楚；5、定期清点库存；加强防盗、防火措施，防止材料丢失、损坏；6、建立健全材料、机具台帐，保管好收发料凭证、票据，不得遗失、损坏，工程竣工后，将其密封交材料部存档保管。第 15 页共 220 页3.3 施工区段划分根据本工程结构特点，施工进度安排，计划地下室及裙房部分以4F 为界划分为低区施工区域，地上塔楼5F23F为高区施工区域。施工部署以区段划分为依据，根据总体验收情况，分专业各组织14 支施工班组，分区、分层按照立管管井分布及平面情况，立体施工、流水作业，随施工进展情况进行施工人员动态-1F-2F 地下施工区域裙房施工区域塔楼高区（5F23F）第 16 页共 220 页调配，从而保证本工程整体施工进度计划有序高效实施。3.4 施工平面布置本工程地下二层主要为设备用房、机房，专业施工交叉较多，且汽车坡道在地下二层无出口，而地下二、一层使用功能为汽车库，且有利于现场噪音控制，因此计划在地下一层3A11A 轴至 AAAD 轴间设置通风空调专业临时库房及加工区，面积约 360 m2。各加工区考虑配置电焊机、套丝机、砂轮切割机、台钻、砂轮机等加工设备，进行管道预加工、支架焊接、吊杆预制、风管拼接等工作。材料库房分别存放管件、阀门、风口、小型设备、型材、管材等材料，以及设备附件、配件等物资。地上分别在 6F、9F、12F、15F、18F、21F 的 89 轴至 A2B2轴之间设置加工区。在施工现场材料水平运输路线详见附图五所示。在项目东侧设置通风空调加工区和材料堆放区，平面布置详见附图一所示。图 3-1 地下室材料库房与加工区第 17 页共 220 页图 3-2 地上加工区位置示意图根据现场情况，项目部办公区、生活区位于项目东侧，项目办公区拟设置餐厅、办公楼、停车区域。项目办公楼为双层成品活动板房，餐厅及施工队办公室为单层成品活动板房，办公区、生活区总面积为433.2m2。平面布置详见附图一所示。3.5 现场临水现场打压、冲洗等用水由总包方临时给水管线提供，试验用水事先申请，排水按总包管理规定有组织排水，避免造成水淹损失及违反现场文明施工要求。3.5.1 现场临时给水设置暖通空调专业管道试压及冲洗用水，计划利用总包单位现场临时给水系统，逐层接出。本工程在场地东北角提供管径为DN100 的临时用水接驳点，提供现场的生产用水和消防用水，生产用水及消防用水采用共用系统。消防用水、生产用水采用 DN100 焊管，竖向供水时，采用 DN100 焊管。供水采用水泵加压供给。立管布置在核心筒管井内，随着结构施工的进度逐层加高，由补水泵保持平时的水压和施工用水量。施工临时用水平面布置图详见附图三所示。3.5.2 现场临时排水设置在地下室阶段，利用总承包单位在室外沿红线在地下室顶板上设置一圈300 300 的排水沟及沉淀池，通风空调专业管道试压用水及雨水可通过排水沟排至排污点，地下室废水通过污水泵提升至室外排水沟。第 18 页共 220 页在地上阶段，通风空调专业管道试压用水，计划利用总包单位在地上每三层设置临时卫生间排水系统，进行有组织排水。排水立管设置在核心筒水管井内，不占用正式管道位置，排水通过立管排至化粪池，经过处理后排至市政污水管网。排水立管采用 DN100 的塑料管，管井内安装，排水管每六层设置检修口，每隔40 米设置乙字消能弯。3.5.3 临时用水量计算工程的临时用水主要由三部分组成：施工用水、消防用水、生活用水。装修用水和结构施工用水交叠在一起，在规划施工用水时要同时考虑到养护用水、砌筑工程用水、抹灰工程用水等；在规划生活用水时要考虑到结构施工工人总数和装修施工工人总数叠加问题。本次施工主要为设备安装工程阶段，施工用水量主要考虑生活用水量、试压用水量等。（1）施工用水计算 q1 其中：q1施工用水量，LS；K1未预计的施工用水系数，取1.1；Q1每日工程量（以实物计量单位表示）；施工用水量主要考虑每天浇筑混凝土量、砂浆搅拌量、砖砌体量用水。本次主要为设备安装工程阶段，q1可以不考虑；N1施工用水定额，本工程只考虑养护混凝土、砌筑工程、砂浆搅拌，查建筑施工手册表7-32；N1每立方米砂浆搅拌耗水量区500L/m3,每立方米砖砌体耗水量以 200L/m3,每立方米砼养护耗水量以 300L/m3。冲冼模板用水量15L/m2；K2用水不均匀系数，查建筑施工手册表7-33；T每天工作班数，取2 班。（2）施工机械用水量计算q2 K1未预计施工用水系数（1.1）Q2同一种机械台数3600821111KTNQKq3600832212KNQKq第 19 页共 220 页2N施工机械台班用水定额K3施工机械用水不均衡系数施工机械包括空压机等少量机械，用水量很小，可忽略不计。（3）施工现场生活用水量计算q3 q3=120 30 1.4/(28 3600)=0.0875L/S 其中：q3施工现场生活用水量，LS；P1施工现场高峰昼夜人数，人，本工程高峰期人数120人；N3施工现场生活用水定额，取30L人 班；K4施工与场用水不均匀系数；查建筑施工手册表7-33，取1.4；T每天工作班数，取2 班。（4）生活、办公区用水量计算q4 360024/5424KNPq120*30*2/（24*3600）0.083 L/S 其中：q4办公区生活水量；P2为办公生活区人数，本工程高峰期人数120 人；N4办公区生活用水定额，取30L人 班；K5用水不均衡系数,取 2.0。（5）消防用水量计算q5（施工现场消防用水量总承包单位现场临时用水已考虑，本次计算不考虑消防用水量）根据建设工程施工现场消防安全技术规范GB50720-2011，第 5.3.6、5.3.9条规定进行执行。在建工程的临时室外消防用水量在建工程（单体）体积火灾延续时间（h）消火栓用水量（L/s）每支水枪最小流量（L/s）10000m3体积1 15 5 360084313tKNpq第 20 页共 220 页30000m3体积 30000m31 20 5 在建工程的临时室内消防用水量建筑高度、在建工程体积（单体）火灾延续时间（h）消火栓用水量（L/s）每支水枪最小流量（L/s）24m建筑高度 50m或 30000m3体积 50000m31 10 5 建筑高度 50m或体积 50000m31 15 5 本工程的建筑高度为99.56m，室外消火栓用水量取q520L/s，室内消火栓用水量取 q515L/s，本工程消火栓用水量q520L/s。本次消火栓给水从消火环网上直接引出。（6）总用水量计算Q（q1+q2+q3+q4）=0+0+0.087+0.0830.17L/Sq520L/S 由于总承包单位施工现场已经布置了消防临时管线，本次不考虑消防用水，所以总用水量 Q0.17L/S。3.6 临时用电现场临时用电，服从总包方的现场临电管理规定，并执行临时用电标准、施工现场临时用电安全技术规范（JGJ46-2005），重点强调如下：用电线路、用电设备1、安装和使用必须符合规范和安全操作规程，严禁任意拉线接电。2、独立配电系统必须采用三相五线制接零保护系统，非独立系统根据现场实际情况采取相应接零或接地保护方式，现场必须实行三级配电两级漏电保护供电。配电箱材质要符合规范要求，并有防雨防砸防尘措施。箱内无杂物，电器完好并标明用途。总配电箱漏电电流不大于75MA，开关箱不大于 30MA，动作时间均不大于0.1S。第 21 页共 220 页临电操作人员必须持证上岗，施工现场必须使用专用保护电缆，各类照明灯具电源线必须使用橡套电缆线，不得使用塑绞线。电焊机必须使用专用漏电保护器，同时电焊机外壳应做接零保护。一次线长度应小于5 米，二次线长度应小于30 米。电焊机两侧接线应压接牢固，并安装可靠防护罩。电焊把线应双线到位，不得借用金属管道、金属脚手架、轨道及结构钢筋做回路地线。电焊把线应使用专用橡套多股软铜电缆线，线路应绝缘良好，无破损、裸露。电焊机装设应采取防埋、防浸、防雨、防砸措施。库房和加工场照明必须使用安全电压，防水、油漆等有易燃易爆危险的作业必须使用防爆灯照明或采取自然照明设施。配电设施检修各类配电箱、开关箱，电器设备和电力施工机具时，必须切断电源，拆除电气连接并悬挂警示标牌，试车和调试时应确定操作程序和设立专人监护。所有临电设施由项目统一采购配置。加工区总电源从总包二级箱引出，在加工区中间设一个暖通空调专业总配电箱，每个加工分区分别设一个三级分箱，加工机械用电从设备专业接线箱接出，各加工区主要考虑有电焊机、套丝机、砂轮切割机、台钻、砂轮机等用电设备，加工区照明从分区三级箱内引出。临时用电布置平面图详见附图二所示。3.7 临时用水管理3.7.1 现场临时用水管理1）临时泵房设值班室，24小时专人看守，以保证生产和消防事故的及时供水；2）冬季时，明装临时水管采用=50mm 岩棉保温，以保证冬季供水安全，同时泵房设置 2 台电暖气以保证水泵运行安全。3）每周定期检查给水设备，确保水泵运转良好，各管路系统无跑、冒、滴、漏现象，阀门等环节启闭良好，消火栓无损坏、丢失现象，各用水器具使用良好，杜绝长流水现象，发现问题及时解决，重大问题及时上报项目部，预防一切可能第 22 页共 220 页发生的事故；4）节约用水与环保本工程响应国家节约用水号召，遵照河北省安全文明工地节能环保要求，工程施工用水各个环节都要注意节约用水，工程每层除设置立管阀门外，用水胶管的末端加设阀门，阀门均采用铜球阀，杜绝漏水现象。临时设施均采用节能器具，水嘴采用节水龙头，每天临水人员检查各个用水器具，发现漏水现象及时修理，确保无浪费水源现象。生活区采用节水龙头和冲厕水箱，并要求临水管理人员在生活区做巡视记录，项目随时抽查，发现管理部到位者给予处罚。本工程的排水本着保护环境、减少污染的原则，厕所排水设化粪池，洗车废水设沉淀池，然后排入市政管网。3.7.2 临水安全管理措施1、加强现场临水巡查，昼夜值班，出现问题及时解决，对工地排水管及时进行疏通，以防堵塞，对明露管道进行保温处理。2、给排水管道尽量埋入地下800mm 深，个别明露部分必须做保温。对于消防管和消防栓更要作好保温工作，随时检查，确保能正常使用。3、临水使用中不能使水四散乱流，尤其冬季天冷水易结冰，在现场形成冰区后，施工人员极易滑倒摔伤，尤其在楼内比较暗的地方，更易形成恶性事件，因此要求临水定时供应，各施工队定时接水，临水人员应每日上楼检查用水情况并记录下来。4、施工的所有人员必须是经过“三级教育”，考试并合格，项目安全部根据施工特点和具体情况，对施工人员进行日常安全教育，包括特殊工种、季节性、特殊时期的教育，节假日教育，应急教育等。5、临水电焊工、气焊工等所有特殊工种人员必须持有特殊工种操作证”（还要根据工种特点进行专门安全教育，考试合格后方可上岗操作）。6、凡进入施工现场的所有人员，必须戴好安全帽，系好下颌带。高处作业系好安全带。禁止吸烟，生活区和办公区设吸烟室。动用明火必须办理动火证，并派看火人备消防器材。7、现场所有安全防护设施、设备，在使用前必须验收合格后方可投入使用。8、施工现场水源及消火栓设标记。第 23 页共 220 页9、对设置的消防水泵、消防给水管道、消防水箱和消火栓等设施，不得任意改装或挪做他用，在施工中如有冲突不得擅自变动。3.7.3 临水消防管理措施1、现场严禁吸烟，建筑材料四周远离易燃易爆存放区，室内无易燃易爆物品，放置灭火器、水桶，设管理制度并挂墙，门口设标识牌，设专人负责。2、现场设消防立管和专用水泵（泵房要防冻防砸），电源要从现场总进户线上接口。水泵要进行编号、标识（运行状态），电源开关设两个并编号与水泵相对应，泵房内设管理制度、值班制度、值班表并上墙，门口设标识。3、未经综合办公室批准不得使用电热器具。严禁使用电褥子取暖。4、冬施保温材料的存放使用必须符合防火要求。5、现场消火栓处必须设夜间用的红色信号灯。6、现场所有动用明火作业时必须开动火证，并有看火人和配备消防器材。7、定期组织防火检查，建立防火工作档案。8、电工、焊工从事电气设备安装和电、气焊切割作业，要有操作证和用火证。动火前，要清除附近易燃物，配备看火人员和灭火用具。用火证当日有效，动火地点变换，要重新办理用火证手续。9、施工材料的存放、保管，符合防火安全要求，库房用非燃材料支搭。油漆稀料等易燃易爆物品，专库储存，分类单独存放，保持通风、用火符合防火规定。10、定期对施工现场人员进行消防、保卫教育，并进行记录。3.8 临时用电管理3.8.1临时用电安全技术措施施工现场是施工生产因素的集中点，其动态特点是多工种立体作业，生产设施的临时性，作业环境多变性，人机的流动性。施工现场中直接从事生产作业的人密集、机、料集中，存在着多种危险因素。因此施工现场属于事故多发的作业现场。控制人的不安全行为和物的不安全状态，是施工现场安全管理的重点。也是预防与避免伤害事故，保证生产处于最佳状态的根本环节。第 24 页共 220 页3.8.1.1 施工现场临时用电安全措施（1）供电体系安全技术措施根据工地现场配电总箱用交联电缆与配电室开关柜总闸连接，配电总箱处作重复接地。现场供电采用三级配电两级保护三相五线制（TN-S），所有工地现场用电均有二级以上的漏电保护，并每级开关的整定电流，漏电动作电流与下级匹配。每台用电设备有各自的专用开关箱，并实行“一机、一闸、一漏、一箱”制，开关箱与其控制的固定式用电设备的水平距离不超过3m与分配电箱的距离不宜超过 30m。总配电箱（柜）、分配电箱均做箱体接地。（2）照明系统安全技术措施1）现场照明：采用镝灯架空安装，金属外壳均用 BV-4mm2 双色导线与 18镀锌接地钎连接。2）加工区照明用盒式带金属防护网的工厂广照灯照明。3）临时用电灯具采用全封闭金属卤化灯，高于地面 3m，并用三线制灯具与灯架接地。4）加工区、场地照明均从照明配电箱分路敷设，且室外每路灯数不超过10只，室外照明高于地面3m，室内照明高于地面2.4m。5）室内照明灯头采用螺口灯头，相线接在与中心触头相连的一端，零线接在与螺纹口相连的一端。6）现场结构施工室内局部照明采用5KVA/36V 行灯变压器 1 台，潮湿场地用 12V 胶把加网罩的工作手灯照明。7）生活区照明线路采用BLV-10mm2导线，生活区室外照明采用YC-3*4mm2电缆，并设单级漏保。8）生活区照明、职工宿舍照明与插座分开敷设。9）生活区所有供电线路均设有相匹配的管式熔断器，当线路短路开关短路脱扣跳闸失灵时，熔断器断开，确保故障线路不起火。（3）供电线路与开关控制技术措施1）各种配电箱至固定用电设备采用相应的电缆地埋敷设，且埋设深度不小于 0.5m，上方
