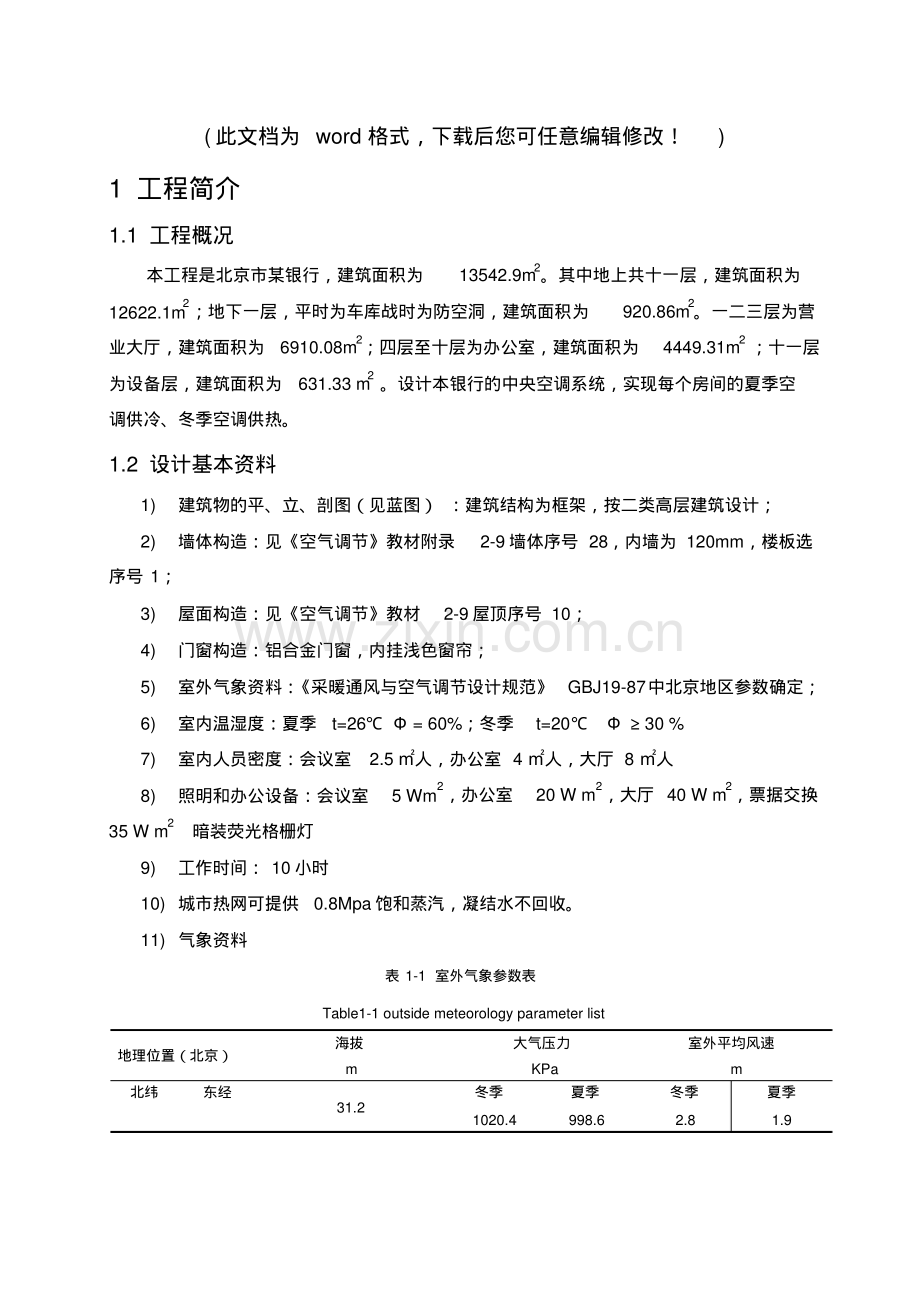

(此文档为 word 格式，下载后您可任意编辑修改！)1 工程简介1.1 工程概况本工程是北京市某银行，建筑面积为13542.9m2。其中地上共十一层，建筑面积为12622.1m2；地下一层，平时为车库战时为防空洞，建筑面积为920.86m2。一二三层为营业大厅，建筑面积为6910.08m2；四层至十层为办公室，建筑面积为4449.31m2；十一层为设备层，建筑面积为631.33 m2。设计本银行的中央空调系统，实现每个房间的夏季空调供冷、冬季空调供热。1.2 设计基本资料1)建筑物的平、立、剖图（见蓝图）：建筑结构为框架，按二类高层建筑设计；2)墙体构造：见空气调节教材附录2-9 墙体序号 28，内墙为 120mm，楼板选序号 1；3)屋面构造：见空气调节教材2-9 屋顶序号 10；4)门窗构造：铝合金门窗，内挂浅色窗帘；5)室外气象资料：采暖通风与空气调节设计规范GBJ19-87中北京地区参数确定；6)室内温湿度：夏季t=26=60%；冬季t=2030%7)室内人员密度：会议室2.5 人，办公室 4 人，大厅 8 人8)照明和办公设备：会议室5 Wm2，办公室20 W m2，大厅 40 W m2，票据交换35 W m2暗装荧光格栅灯9)工作时间：10 小时10)城市热网可提供0.8Mpa 饱和蒸汽，凝结水不回收。11)气象资料表 1-1 室外气象参数表Table1-1 outside meteorology parameter list 地理位置（北京）海拔m 大气压力KPa 室外平均风速m 北纬东经31.2 冬季夏季冬季夏季1020.4 998.6 2.8 1.9 表 1-2 室外计算（干球温度）表Table1-2 outside calculates(dry bulb temperature)the table 冬季夏季空气调节空气调节-12 33.2 1.3 设计内容1)空调工程冷负荷计算2)空调工程热负荷计算3)空调工程方案的比较与空调通风工程方案的确定4)空调工程系统的设计计算2负荷计算说明2.1负荷计算方法2.1.1外墙和屋顶冷负荷外墙和屋顶瞬时冷负荷计算公式：（2-1）式中：-计算时间，radiation of west outside window 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 Jj-55 66 78 85 90 190 243 327 374 370 F 3.6 CLQc 84 101 119 130 138 291 372 500 572 566 3）北外墙冷负荷外墙传热系数 K=0.93W(m2*K)，衰减系数=0.21，延迟时间=10.2h，由空气调节附录 2-10 查得扰量作用时刻时北京北外墙负荷温的逐时值，按公式2-1 计算，结果列于表 2-4 中。表 2-4 北外窗日射得热冷负荷（W）Table2-4 the cooling load of the sun radiation of north outside window 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 t-6 5 5 5 5 5 5 5 5 5 K 0.93 F 126.4 CLQ705 588 588 588 588 588 588 588 588 588 4）北外窗冷负荷a）瞬变传热得热形成冷负荷单层玻璃钢窗，K=3.26 W.K，由空气调节附录2-12中查得各计算时刻的负荷温差，按公式 2-2 计算结果列于表 2-5 中。表 2-5 北外窗瞬时传热冷负荷（W）Table2-5 the cooling load of the instantaneous radiation of north outside window 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 Jj-50 64 74 82 87 90 90 81 72 67 F 42.3 CLQc 899 1151 1330 1474 1564 1618 1618 1456 1294 1204 5）东外墙冷负荷外墙传热系数 K=0.93W(m2*K)，衰减系数=0.21，延迟时间=10.2h，由空气调节附录 2-10 查得扰量作用时刻时北京东外墙负荷温的逐时值，按公式2-1 计算，结果列于表 2-7 中。表 2-7 东外窗日射得热冷负荷（W）Table2-7 the cooling load of the sun radiation of east outside window 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 t-8 7 7 6 6 6 6 6 6 7 K 0.93 F 4.8 CLQ36 31 31 27 27 27 27 27 27 31 6）东外窗冷负荷a）瞬变传热得热形成冷负荷单层玻璃钢窗，K=3.26 W.K，由空气调节附录2-12中查得各计算时刻的负荷温差，按公式 2-2 计算结果列于表 2-8 中。表 2-8 东外窗瞬时传热冷负荷（W）Table2-8 the cooling load of the instantaneous radiation of east outside window 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 Jj-49 82 130 173 198 199 177 138 102 82 F 2.4 CLQc 50 84 133 176 202 203 181 141 104 84 4）照明得热冷负荷厅的面积为 585m2，照明设备设备得热为23400W，连续工作 10h。由附录 2-17 查得照明设备设备的负荷系数JL-T，按公式 2-4 计算计算结果列于表2-10 中表 2-10 照明得热冷负荷（W）Table2-10 the cooling load of lighting 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 JL-T 0 0.43 0.63 0.7 0.75 0.79 0.83 0.85 0.88 0.49 Q 23400 CLQ 0 10062 14742 16380 17550 18486 19422 19890 20592 11466 5）人体散热得热冷负荷面积为 585m2，人数为 73，连续工作 10h，群集系数=1，由表 2-18 查得轻度劳动，室内温度为 24 C 的显热散热量为70W 人，潜热散热量为 112W 人。查空气调节附录2-16 得重型房间各计算时刻人体负荷强度系数，按公式2-4 计算，结果列于表2-11 中。表 2-11 人体显热散热形成的冷负荷（W）Table2-11 the cooling load of body sensible*=112*73*1=8176W 6）房间总冷负荷表 2-12 各项冷负荷的汇总（W）Table2-12 cooling load summary 计算时刻 8:00 9:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00 17:00 围护结构冷负荷2153 2466 2885 3210 3516 3800 3923 3904 3773 3630 人体显热冷负荷0 2708 3628 3935 4139 4292 4395 4548 2095 1175 人体潜热冷负荷8176 8176 8176 8176 8176 8176 8176 8176 8176 8176 照明冷负荷0 10062 14742 16380 17550 18486 19422 19890 20592 11466 总计10329 23412 29431 31701 33381 34754 35916 36518 34636 24447 3 空调方案的确定3.1 空调系统的分类3.1.1按照空气处理设备的集中程度情况分类1）集中系统集中系统所有的空气处理设备（包括风机，冷却器，加湿器，过滤器等）都设置在一个房间内。2）半集中系统除了集中空调机房外，半集中系统还设置有分散在被调房间内的末端设备，其中多半设有冷热交换装置，它的主要功能是在空气进入被调房间之前，对来自集中处理设备的空气做进一步补充处理。3）全分散系统这种机组把冷热源和空气处理，输送设备集中设置在一个箱体内，形成一个紧凑的空调系统。可以按照需要，灵活而分散的设置在空调房间内，因此局部机组不需要集中的机房。3.1.2 按负担室内负荷所用的介质种类分类1）全空气系统是指空调房间的室内负荷全部由经处理的空气来负担的空调系统。在室内热湿负荷为正的场合，用低于室内空气焓值的空气送入房间，吸收余热余湿后排出房间。低速集中式空调系统，双管高速空调系统均属这一类型。由于空气的比热较小，需要用较多的空气量才能达到消除余热余湿的目的，因此要求有较大断面的风道或者较高的风速。2）全水系统房间的热湿负荷全靠水作为冷热介质来负担，由于水的比热比空气大的多，所以在相同条件下只需要较小的水量，从而使管道所占的空间减小许多。但是，仅靠水来消除余热余湿，并不能解决房间的通风换气问题。因而通常不单独采用这种方式。3）空气-水系统随着空调装置的日益广泛使用，大型建筑物设置空调的场合越来越多，全靠空气来承担热湿负荷，将占用较多的建筑物空间，因此可以同时使用空气和水来负担空调的室内负荷。诱导空调系统和带新风的风机盘管系统就属于这类型。4）冷剂系统这种系统是将制冷系统的蒸发器直接放在室内来吸收余热余湿。这种方式通常用于分散安装局部空调机组，但由于制冷剂管道不便于长距离输送，因此这种系统不适宜作为集中空调系统来使用。3.1.3根据集中空调系统处理的空气来源分类1）闭式系统它所处理的空气全部来自于空调房间本身，没有室外空气补充，全部为再循环空气。因此房间和空气处理设备之间形成了一个封闭环路。封闭式系统用于无法采用室外空气的场合。这种系统冷热消耗量最省，但卫生效果差。当室内有人长期停留时必须考虑空气的再生。这种系统应用于战时的地下庇护所等战备工程以及很少有人进出的仓库。2）直流式系统它所处理的空气全部来自室外，室外空气经过处理后送入室内，然后全部排除室外，因此与封闭式系统相比，具有完全不同的特点。这种系统适用于采用回风的场合。3）混合式系统从上述两种系统可见，封闭式系统不能满足卫生要求，直流式系统经济上不合理，所以两者都只在特定的情况下使用，对于绝大多数场合，往往需要综合这两种的利弊，采用混合一部分回风的系统。3.3 空调系统的划分3.3.1 系统划分的原因由于同一建筑物同层及垂直方向冷湿负荷会存在差异，房间用途和使用时间也不尽相同，为使空调系统既能保证室内参数要求，又经济合理，既需将系统分区。3.3.2 系统化分的原则系统划分的原则1)能保证室内要求的参数，即在设计条件下和运行条件下均能保证达到室内温度、相对湿度、净化等要求，室内设计参数及热湿比相同或相近的房间宜划分为一个系统。对于定风量单风道系统，还要求工作时间一致，负荷变化规律基本相同；2)初投资和运行费用综合起来较为经济；3)尽量减少一个系统内的各房间相互不利的影响；4)尽量减少风管长度和风管重叠，便于施工、管理和测试；5)一般民用建筑中的全空气系统不宜过大，否则风管难于布置；系统最好不要跨楼层设置，需要跨楼层设置时，层数也不应过多这样有利于防火；6)房间朝向、层次和位置相同或相近的房间宜划分为一个系统；7)工作班次和运行时间相同的房间宜划分为一个系统；8)气体洁净度和噪声级别要求一致的或产生有害物种类一致的房间宜划分为一个系统。3.2 空调制冷方案的确定本设计为银行楼的空调系统设计，水系统全部由水负担室内空调负荷，在注重室内空气品质的现代化建筑内一般不单独采用，而是与新风系统联合运用；冷剂系统是由制冷系统蒸发器直接放于室内消除室内的余热和余湿，对于较大型公共建筑，建筑内部的空气品质级别要求较高，全水系统和冷剂系统只能消除室内的余热和余湿，不能起到改善室内空气品质的作用，所以全水系统和冷剂系统在本次的建筑空调设计时不宜采用，综合建筑物四层以上层高较低(3.6m)，如采用全空气系统，需要足够大的空间，因而决定一层、二层、三层设为集中系统（全空气单风管系统），四层以上设为半集中系统（风机盘管加新风系统）。电梯前室也设置新风出风口，一楼南大门设置空气幕，将冷风侵入耗冷量降到最小。厕所设置排风扇，保持厕所的相对负压，通过其他房间渗透补充厕所风量，再通过厕所风机排出，使厕所异味不能扩散至其他房间。基于以上原则，对本建筑进行系统划分：a一、二、三层适宜划分为一个系统；b四层至十一层适宜划分为一个系统。3.3 送风方案方案的确定新风风管形式布置：1.从外走廊的新风系统干管经支管送到客房内小走廊的吊顶内，在风机盘管开启时，新风被吸入风机盘管，经风机和室内循环风一起送入客房。2.新风支管接到风机盘管的回风箱内，这适用于风机盘管设有回风箱的情况。回风箱是把小走廊吊顶所设的回风口封闭式的接到风机盘管，这样保证了空调循环风的风路合理，不会与卫生间吊顶空间、客房外走廊吊顶空间等的空气相串通。3.新风支管一支接到风机盘管的送风口旁，也就是直接送入客房之中。第 1、第 2 种方式较简单，但存在明显的缺点：1）新风实际供给量受风机盘管转速高低的制约。2）因为新风量占据了风机盘管的一部分送风量，所以削弱了风机盘管实际处理室内回风的能力。当风机盘管停止工作时，新风较容易从回风口倒入客房小走廊，这样会把回风过滤器滤下的粉尘和纤维吹回到室内空气中而新风从回风口压出后从客房内小走廊很快进入了卫生间作为排风排走，没有到达客房内起到更换客房内污浊空气的作用。3）进入每个盘管的新风量无法测试及做出相应的调整。在新风系统管线较长或新风机组余压较小的情况下，容易导致靠近新风机组的盘管得到的风量较大，而远离新风机组的盘管风量较小甚至根本没有新风送入。所以设计采用第 3 种形式，新风直接进入室内,使用灵活,当风机盘管不运行时也可进行新风换气,卫生条件好，同时也便于对各支路风量的调整。为美观需要，标准间内新风口与风机盘管的送风口共用一个双层百叶送风口。2风机盘管新风处理方式设计:1）新风处理到室内状态的等焓线，不承担室内冷负荷；2）新风处理到室内状态的等含湿量线，新风机组承担部分室内冷负荷；3）新风处理到焓值小于室内状态点焓值,新风机组不仅承担新风冷负荷，还承担部分室内显热冷负荷和全部潜热冷负荷，风机盘管仅承担一部分室内显热冷负荷，可实现等湿冷却，可改善室内卫生和防止水患；4）新风处理到室内状态的等温线风机盘管承担的负荷很大，特别是湿负荷很大，造成卫生问题和水患；5）新风处理到室内状态的等焓线，并与室内状态点直接混合进入风机盘管处理。风机盘管处理的风量比其它方式大，不易选型。本设计选择第一种：新风处理到室内状态的等焓线，不承担室内冷负荷方案，这种方案不仅提高了该系统的调节和运转的灵活性，而且进入风机盘管的供水温度可适当提高，从而水管结露现象可以得到改善。4系统风量的确定4.1 送风量的确定确定送风状态和计算送风量的步骤：1）根据已知的室内空气状态参数，在i-d 图上找出室内空气状态点N；2）根据计算出的空调房间冷负荷Q 和湿负荷 W 求出热湿比=QW，再通过 N 点画出过程线；3）根据室温允许波动范围确定送风温差，对于风机盘管使用最大送风温差。4）根据所取定的送风温差to求出送风温度 to，to等温线与过程线 的交点 O 即为送风状态点；送风量计算式：11 0 0 0ononddWhhQG（4-1）式中：G空调房间的总送风量，kgs；Q空调房间的总余热量，kW；W空调房间的总余湿量，kgs；室内空气状态点 N 的焓值，kjkg；室内空气状态点 N 的含湿量，gkg do送风状态点 O 的含湿量，gkg 4.2新风量的确定确定新风量的依据：1）满足卫生要求为了保证人们的身体健康，必须向空调房间送入足够的新风，一般以稀释室内产生的二氧化碳，使室内二氧化碳的浓度不超过1*为基础。2）补充局部排风量当空调房间内有局部排风装置时，为了不使房间产生负压，在系统内必须有新风来补充排风量。3）保持空调房间的正压为防止室内空气无组织侵入，影响室内空调参数，需要在空调房间内保持正压。4）一般规定，空调系统中的新风量不小于送风量的10%。4.3全空气系统风量的确定4.3.1 全空气系统举例计算以 101 室营业大厅为例：室外状态参数，；室内状态参数，；(1)计算热湿比 ：(2)确定送风状态点：送风温差to=6，送风状态点O：,(3)确定送风量根据公式 4-1 计算得 G=16846kg parameter list 型号风量m3 h冷量W制热量W电机功率W水量m3 h水阻力kPa 余压Pa 台数房间CSR-CX31500 2800 4200 47 4.6 15.9 30 42 X07 CSR-CX421150 5300 9230 76 6.4 35.2 30 7 X08 CSR-CX521520 6420 12250 89 7.2 37.5 30 7 X01X06 风机盘管机组在运行时产生冷凝水，必须及时排走，排放冷凝水的管路的系统设计中，应该注意以下几点：1）风机盘管凝结水盘的进水坡度不应小于0.001，其它水平支干管，沿水流方向，应该保持不小于 0.002 的坡度，且不允许有积水部位；2）冷凝水管宜采用聚乙烯塑料管或镀锌钢管，不宜采用焊接钢管，。采用聚乙烯塑料管时，一般可以不加防止二次结露的保温层，但采用镀锌钢管时应设置保温层。3）冷凝水管的公称直径，一般情况下可以按照机组的冷负荷近似取，很多风机盘管已设定好冷凝水管的直径，本设计所选的风机盘管冷凝水管厂家已定为20mm。5.3新风机组的选型根据 4-2 焓湿图，每个房间新风负荷公式：（5-1）式中：-新风量，kgs；-室外空气焓值,kJkg；-室内空气焓值,kJkg。举例 401 房间，计算新风量为1249 m3performance parameter list 型号风量m3 h冷量kW水量m3 h电机功率kW噪音 dB(A)水阻力mH2O余压 Pa FP25WD2500 56.7 9.78 7.8 60 2.69 196 5.4空气幕选型空气幕是利用条形空气分布器喷出一定速度和温度的幕状气流，借以封闭大门、门厅、通道、门洞、柜台等，减少或隔绝外界气流的入侵，以维持室内或某一工作区域的环境条件，同时还可以阻挡粉尘、有害气体及昆虫的进入。空气幕的隔热、隔冷、隔尘、隔虫特性不仅可以维护室内环境而且还可以节约建筑能耗。空气幕可由空气处理设备、风机、风管系统及空气分布器组成。随着技术的发展，目前已可将空气处理设备、风机、空气分布器三者组合起来而形成一种产品，曾称之为风幕机、风幕等根据中华人民共和国专业标准现称为空气幕。空气幕按照空气分布器的安装位置不同，可分为上送式、侧送式、下送式三种。该建筑一层大门较大，大厅连通二楼负荷大，选择GF-1506A 贯流式风幕。具体参数见表 5-4。表 5-4 空气幕主要性能参数表Table5-4 air curtains main performance parameter list 机长cm 空 气流 量m3.min-1风速m.s-1 电机功率w 重量kg 60 12 9 140 18.5 5.5 风口选型全空气系统的气流组织：空调房间的送风形式采用上送上回，送风口采用方型四面吹散流器和侧送风，均匀布置在空调房间的吊顶上。回风口采用双层百叶回风口（自带调节阀），布置在空调房间吊顶的边缘。风机盘管加新风系统的气流组织：为保持室内空气均匀，新风送风口均匀的布置在吊顶上，新风口尽量靠近风机盘管，风机盘管为卡式，不需送回风口。舒适性空调室内风速冬季不大于0.2ms，夏季不大于 0.3 ms。型号尺寸风量个数全压损失 Pa 静压损失 Pa FK-10 180*180 350 42 21.5 16.1 FK-10 120*120 155 12 21.5 16.1 FK-10 120*120 155 12 21.5 16.1 FK-10 360*360 1400 34 21.5 16.1 FK-10 300*300 975 15 21.5 16.1 FK-10 420*420 1905 3 21.5 16.1 FK-10 480*480 2490 1 21.5 16.1 FK-20 300*850 2700 10 6.7 12.2 FK-20 250*550 1440 4 6.7 12.2 FK-20 250*450 975 4 6.7 12.2 FK-20 300*900 4000 1 6.7 12.2 FK-20 200*400 870 1 6.7 12.2 FK-20 300*650 1950 1 6.7 12.2 FK-20 300*350 1080 1 6.7 12.2 FK-20 300*800 2400 2 6.7 12.2 FK-20 300*700 2250 1 6.7 12.2 FK-19 300*900 2920 5 20.3 14.8 6水力计算6.1管道的水力计算水管流量计算公式：（6-1）式中：Q-管段承担的冷量，KW；c-水的比热，4.19kJ(kg*k)；-供回水温差，；G-水的流量，管段风量管长m 尺寸mm*mm 风速ms 比摩阻Pam 沿程阻力Pa 局部阻力系数动压Pa 局部阻力Pa 管段阻力Pa 1 0.06 4.35 160 120 3.13 1.07 4.65 2.48 5.4 16.7 21.3 180 2 0.12 7.5 160 120 6.25 5.14 38.55 0.4 29.4 11.8 50.3 360 3 0.24 7.5 250 120 8 4.18 31.35 0.47 29.4 13.8 45.2 720 4 0.48 4.4 320 200 7.5 2.82 12.41 0.47 33.7 15.9 28.3 1440 5 0.5 5.2 320 200 7.81 2.82 14.66 1.19 34.7 41.4 56 1520 6 0.54 6.4 400 200 6.75 2.55 16.32 0.39 35.7 13.9 30.3 1677 1677 最不利环路的总阻力损失为231，新风机组的余压能够保证正常运行。其他非最不利环路的阻力损失与最不利环路阻力损失之差小于10%，并联管路阻力平衡。6.3冷冻水供水管水力计算6.3.1 水系统的设计选择空调工程中水管系统的功能是为各种空气处理设备和空调终端设备输送冷、热水。对水管系统的要求是：1)具有足够的输送能力，能满足空调系统对冷热负荷的要求；2)具有良好的水力工况稳定性；3)调节灵活，能适应多种负荷工况的调节要求；4)投资省运行经济，便于维修管理。水系统的设计类型及特点空调水系统包括冷冻水系统和冷却水系统两个部分，它们可以设计成不同的类型。根据本设计的建筑特点和空调系统的布置，对于冷却水系统采用机械通风冷却循环系统，利用机械通风冷却塔，将来自冷凝器的冷却回水由上部被喷淋在冷却塔内的填充层上，以增大水与空气的接触面积，被冷却后的水从填充层至下部水池内，通过水泵再送回冷水机组的冷凝器中循环使用。这种冷却塔的冷却效率较高，结构紧凑，适合范围广，并有定型产品可供选用。对于冷冻水系统采用闭式的、变水量系统，用户端由于系统分为全空气系统和风机盘管加新风系统，因此设立集分水器，空调机组与风机盘管、新风机组单独从集分水器接出水管，并且供冷和供热管道合用同一管路系统。为达到末端设备的水量分配及调节方便，便于水力平衡，在建筑左侧较大风机盘管系统中，采用同程式两管制系统，右侧较小的风机盘管系统中采用异程式两管制系统。6.3.2 水管水力计算水力计算的主要目的是根据要求的流量分配，确定管段的管径和阻力，进而确定动力设备(水泵等)的型号和动力消耗，或根据已定的动力设备，确定保证流量分配的管道尺寸。本次设计中是根据要求的流量分配，来确定管径和阻力。阻力管段中流体流动的阻力分为沿程阻力和局部阻力。冷冻水水力计算用假定流速法:1）根据轴侧图选择配水最不利点，确定计算管路。若在轴侧图中难以判定配水最不利点，则应同时选择几条计算管路，分别计算各管路所需压力，其最大值方为水系统所需要的压力；2）以流量变化为节点，从配水最不利点开始，进行节点编号，将计算管路划分成计算管段，并标出两节点间计算管段的长度；3）根据各室内的冷负荷，计算出各室内所需要的冷冻水量，再计算出各管段的流量；4）进行各管段水力计算；5）确定非计算管路各管段的管径。供、回水管的管径按比摩阻 120400Pam 来选取。供回水冷水温度为 712，供回水热水温度为 6555。不考虑各并联环路的压力损失。以管段 1 为例1、管段的水流量利用公式计算管长 4.35m，假定流速 0.5ms，查线算图，选择管径25mm，比摩阻 360Pam。2、根据流量和管径，反算流速ms 速度在范围之内3、沿程阻力损失PalpPyy156635.4*360*4、局部阻力损失动压局部阻力系数风机盘管水阻 37900Pa，三通=1，一次性调节阀=1.5 PavPj3835037900180*5.22/*25、管段阻力损失PaPPPy39916383501566全楼最不利环路环路水力计算见表6-2。计算不平衡率，安阀门调节。表 6-2 供水管最不利环路水力计算表Tab 6-2 table of of the water supply 管段流量管长管径流速比摩阻沿程阻力局部阻力系数动压局部阻力管段阻力1 0.76 4.35 20 0.60 360 1566 2.5 180 38350 39916 2 1.52 7.5 25 0.74 392 2940 3.0 274 821 3761 3 3.04 7.5 40 0.64 172 1290 3.0 205 614 1904 4 4.56 4.4 50 0.57 101 444 5.0 162 812 1257 5 4.77 2.6 50 0.60 110 286 4.0 180 720 1006 6 5.21 8 50 0.66 130 1040 8.0 218 1742 2782 7 10.4 3.6 70 0.79 136 490 6.3 312 1966 2456 8 15.6 3.6 80 0.85 124 446 6.3 361 2276 2722 9 20.8 3.6 80 1.14 216 778 6.3 650 4094 4871 冷冻水回水管管径与其相对应的冷冻水供水管管径相同。6.3.3 冷凝水的排出风机盘管在运行过程中产生的冷凝水由冷凝水管排出。风机盘管的凝结水都是自流排出的,凝水盘很浅,排水余压很小,因而要做排水管的坡度,以防排水不畅凝水溢出,湿损吊顶装修。本设计中冷凝管沿水流方向保持0.3的坡度，且保证没有水部位，就近排入卫生间立管，空调机组的冷凝水直接排入卫生间的地漏，排水须作存水弯后排入地漏，水封高度：130mm水柱（大于室内的风压）。冷凝水管采用采用镀锌钢管，螺纹连接。一般情况下，每 1kW的冷负荷每小时约产生 0.4kg左右的冷凝水，在潜热负荷较高的情况下，每 1kW冷负荷约产生 0.8kg的冷凝水。Q7kW时，DN20mm；各房间风管水管水力计算见附录E。7制冷站方案的确定7.1制冷机组的选择7.1.1确定制冷方式1）电力等一次能源充足时应选择电力驱动蒸气压缩式制冷机组（能耗低于吸收式制冷机组）；当地电力供应紧张或有热源可以利用，应优先选择吸收式制冷机组（特别是有余热废热场合）。2）从能耗、单机容量和调节等方面考虑，对于相对较大负荷（如2000kw 左右）的情况，宜采用溴化锂吸收式冷水机组；选择空调用蒸气压缩式冷水机组时，单机名义工况制冷量小于 116活塞式或涡旋式。注：a）制冷站总冷负荷应包括用户实际所需制冷量以及制冷系统本身和供冷系统的冷损失。冷损失一般用附加值计算，对于直接供冷系统通常附加5%-7%，对于间接供冷系统一般附加 7%-12%。b）由于空调系统的负荷的峰值不可能同时出现，所以不应采用系统总负荷作为装机容量，应乘以系数 0.60.8。7.1.2确定制冷剂种类直接供冷系统或对卫生安全要求较高的用户应采用氟利昂；大中型系统，如对卫生要求不十分严格或间接供冷时，可采用氨。目前空调用制冷机组主要采用氟利昂，氨制冷机组主要用于食品的冷藏冷冻。7.1.3确定冷凝器冷却方式1）采用水冷、风冷、还是蒸发式冷凝器；（根据总制冷量大小和当地条件）2）如采用水冷冷凝器，应同时考虑水源和冷却水的系统形式。7.1.4确定制冷系统设计工况（冷凝温度、蒸发温度）1）冷凝温度根据冷凝器的冷却方式和冷却介质的温度确定。2）蒸发温度应根据用户使用温度确定，一般情况下，蒸发温度应比冷冻水供水温度低 23。制冷机组装机容量=（冷负荷+新风冷负荷）*1.1*0.6=（309+252）*1.1*0.6=370KW。选择水冷双螺杆式冷水机组LSBLG430 一台。该冷水机组性能参数列于表格中。表 7-1 冷水机组主要性能参数表Table7-1 the table of chiller main performance paramter 型号制冷量KW 冷冻水冷却水外形尺寸管径mm 水流量h-1 压头kPa 管径mm 水流量h-1 压头kPa 长*宽*高mm*mm*mm LSBLG430 430 DN100 76 44 DN125 96 30 3500*798*1570 7.2冷冻水泵的选择7.2.1冷冻水循环水量计算公式为：（7-1）式中：-冷冻水总水量（m3s）；1.11.2-出于安全考虑的附加值，单泵取1.1，两泵并联取 1.2-各空调房间设计工况时的负荷总合（KW）；-水的比热，常温时；-水的密度，可取 1000kgm3；-回水的平均温度（）；-供水温度（）。7.2.2冷冻水泵扬程扬程按下式计算：（7-2）式中：、-水系统总的沿程阻力和局部阻力损失，Pa；-设备阻力损失，Pa。选择水泵时，流量和扬程都要附加10%的余量。7.2.3冷冻水泵选型按公式 7-1 计算水泵流量水泵流量=1.1*370*3600（4.2*1000*5）=76 paramet流量.h-1 扬程m 转速r.min-1 轴功率KW 电动机功率KW 效率%气蚀余量m 重量kg 86.8 24 2900 7.63 11 74 4.0 63 进行水泵的配管布置时，应注意以下几点：1）安装软性接管：在连接水泵的吸入管和压出管上安装软性接管，有利于降低和减弱水泵的噪声和振动的传递。2）出口装止回阀：目的是为了防止突然断电时水逆流而时水泵受损。3）水泵的吸入管和压出管上应分别设进口阀和出口阀；目的是便于水泵不运行能不排空系统内的存水而进行检修。4）水泵的出水管上应装有温度计和压力表，以利检测。如果水泵从地位水箱吸水，吸水管上还应该安装真空表。5）水泵基础高出地面的高度应小于0.1m，地面应设排水沟。7.3冷却水泵选型7.3.1确定冷却水循环水量根据冷凝器负荷（即制冷系统制冷量）计算，冷却水量计算公式（7-3）式中：-冷却水总水量（m3 s）；-冷却塔排走热量，压缩式制冷机取制冷机负荷的1.3 倍左右，吸收式制冷机，取制冷机负荷的 2.5 倍左右（KW）；-冷却塔的进出水温差，通常冷却塔进水温度37、出水温度 32，取温差 5。7.3.2确定冷却水泵扬程水泵扬程按下式计算：（7-4）式中：、-冷却水系统总的沿程阻力和局部阻力损失，mH2O；-设备阻力损失，mH2O；-冷却塔中水的提升高度（从盛水池到喷嘴的高差），mH2O，约为 1.2 mH2O；-冷却塔喷嘴喷雾压力，mH2O，约为 5mH2O。选水泵时流量和扬程都要附加10%余量。
