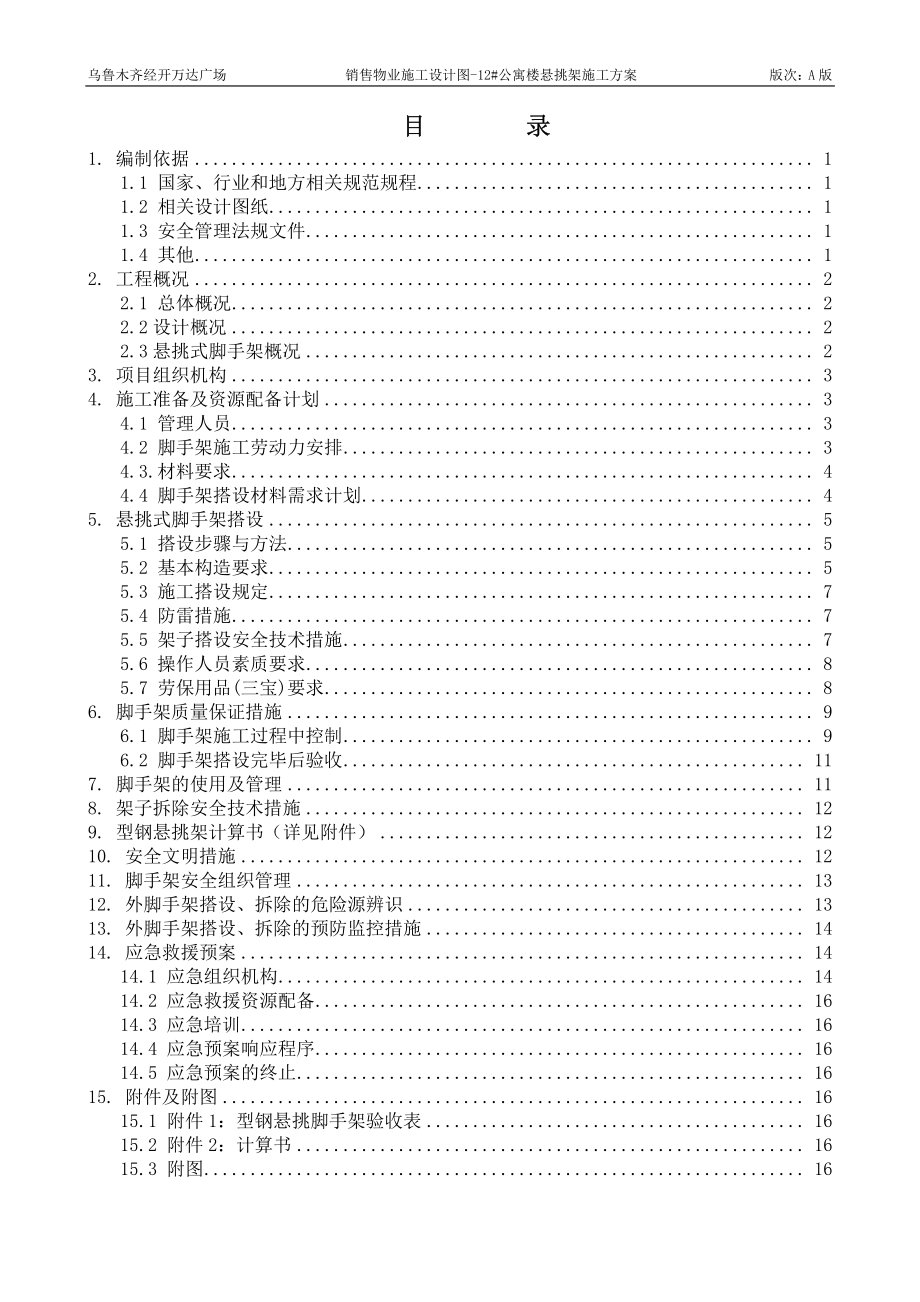

乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 目 录 目 录 1.编制依据.1 1.1 国家、行业和地方相关规范规程.1 1.2 相关设计图纸.1 1.3 安全管理法规文件.1 1.4 其他.1 2.工程概况.2 2.1 总体概况.2 2.2 设计概况.2 2.3 悬挑式脚手架概况.2 3.项目组织机构.3 4.施工准备及资源配备计划.3 4.1 管理人员.3 4.2 脚手架施工劳动力安排.3 4.3.材料要求.4 4.4 脚手架搭设材料需求计划.4 5.悬挑式脚手架搭设.5 5.1 搭设步骤与方法.5 5.2 基本构造要求.5 5.3 施工搭设规定.7 5.4 防雷措施.7 5.5 架子搭设安全技术措施.7 5.6 操作人员素质要求.8 5.7 劳保用品(三宝)要求.8 6.脚手架质量保证措施.9 6.1 脚手架施工过程中控制.9 6.2 脚手架搭设完毕后验收.11 7.脚手架的使用及管理.11 8.架子拆除安全技术措施.12 9.型钢悬挑架计算书（详见附件）.12 10.安全文明措施.12 11.脚手架安全组织管理.13 12.外脚手架搭设、拆除的危险源辨识.13 13.外脚手架搭设、拆除的预防监控措施.14 14.应急救援预案.14 14.1 应急组织机构.14 14.2 应急救援资源配备.16 14.3 应急培训.16 14.4 应急预案响应程序.16 14.5 应急预案的终止.16 15.附件及附图.16 15.1 附件 1：型钢悬挑脚手架验收表.16 15.2 附件 2：计算书.16 15.3 附图.16 乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 1中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD销售物业施工设计图-12#公寓楼悬挑架施工方案 销售物业施工设计图-12#公寓楼悬挑架施工方案 1.编制依据 1.编制依据 1.1 国家、行业和地方相关规范规程 1.1 国家、行业和地方相关规范规程 名 称 编 号 建筑施工安全检查标准 JGJ 59-2011 建筑施工扣件式钢管脚手架安全技术规范 JGJ 130-2011 建筑施工高处作业安全技术规范 JGJ 80-91 钢结构设计规范 GB 50017-2003 建筑结构荷载规范 GB 50009-2012 建筑工程施工现场消防安全技术规范 GB 50720-2011 密目式安全立网 GB 16909-1997 混凝土结构设计规范 GB 50010-2010 建筑施工安全技术统一规范 GB 50870-2013 碳素结构钢 GB/T 700-2006 钢管脚手架扣件 GB 15831-2006 施工现场临时用电安全技术规范 JGJ 46-2005 建筑施工企业安全生产管理规范 GB 50656-2011 建筑施工临时支撑结构技术规范 JGJ 300-2013 混凝土结构工程施工质量验收规范 GB50204-2015 1.2 相关设计图纸 1.2 相关设计图纸 名 称 编 号 乌鲁木齐经开万达广场销售物业施工设计图-12#公寓楼结构图纸 乌鲁木齐经开万达广场销售物业施工设计图-12#公寓楼建筑图纸 1.3 安全管理法规文件 1.3 安全管理法规文件 名 称 编 号 建设工程安全生产管理条例 国务院第 393 号令 危险性较大的分部分项工程安全管理办法 建质200987 号 中国建筑第二工程局有限公司施工组织设计、施工方案管理办法 建二通2014452 号 1.4 其他 1.4 其他 名 称 编 号 乌鲁木齐经开万达广场项目总承包施工合同 乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 2中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD乌鲁木齐经开万达广场施工组织设计 2.工程概况 2.工程概况 2.1 总体概况 2.1 总体概况 序号 项 目 内 容 1 工程名称 乌鲁木齐经开万达广场 2 工程地址 乌鲁木齐经济技术开发区，凤凰山街以北，阿里山街以南，玄武湖路以西、澎湖路以东 3 建设单位 乌鲁木齐万达广场投资有限公司 4 设计单位 中信建筑设计研究总院有限公司/新疆建筑设计研究院 5 监理单位 四川省中冶建设工程监理有限责任公司 6 质量监督单位 乌鲁木齐市头屯河区质量安全监督站 7 施工总承包 中国建筑第二工程局有限公司 8 合同承包范围 土方开挖工程、桩基础工程、主体结构工程、二次结构工程、粗装修工程、常规水电工程、防水工程、外墙普装工程、基坑支护工程、基坑降水工程、小市政工程 9 合同工期 1479天 10 合同开工时间 2015年3月15日 12 合同质量目标 质量合格，争创乌鲁木齐市优质工程 2.2 设计概况 2.2 设计概况 序号 项 目 内 容 1 建筑功能 公寓楼及底商 2 建筑特点 公寓楼为框筒结构 3 建筑面积 总建筑面积 54707 规划占地面积 2865.66 地下建筑面积 2191.54 地上建筑面积 48482.94 4 建筑层数 地上 27 地下 2 2.3 悬挑式脚手架概况 2.3 悬挑式脚手架概况 本工程为3#地块12#楼裙楼以上的外操作架，采用悬挑型钢扣件式钢管脚手架。12#楼从4层开始悬挑，型钢悬挑结构层板厚100mm（局部120mm），混凝土等级为C30，4-19层高3.15m，20-27层高4.45m，分5个悬挑段，悬挑最大高度18.9m，属于危险性较大的分项工程。根据施工现场情况，12#公寓楼北侧二至四层做局部悬挑，详见平面布置图。根据图纸及变更情况，12#公寓楼四周边梁齐柱外边，型钢的悬挑长度为1.25m。根据最新结构图，各悬挑段及分段高度见下表：12#楼悬挑段分段划分表 第一悬挑段 第二悬挑段 第三悬挑段 第四悬挑段 第五悬挑段 4F9F(悬挑高度18.9m)10F15F(悬挑高度 18.9m)16F20F(悬挑高度 17.05m)21F24F(悬挑高度 17.8m)25F27F(悬挑高度 18m)乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 3中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD3.项目组织机构 3.项目组织机构 4.施工准备及资源配备计划 4.施工准备及资源配备计划 4.1 管理人员 4.1 管理人员 项目部管理人员配备情况一览表 序号 姓名 职务 分工 备注 1 陈春阳 施工经理 施工总体安排 2 康健 工区经理 组织协调 3 李均雄 总工程师 技术总负责人 4 赵俭 物资经理 物资需求负责人 5 王强 质量经理 质量总负责人 6 刘沛坐 安全经理 安全总负责人 7 龚仲明 施工员 施工实施负责人 8 魏长河 测量人员 测量负责人 9 余辉 质保人员 质量控制 4.2 脚手架施工劳动力安排 4.2 脚手架施工劳动力安排 序号 工种 人数（人）备注 1 专职安全管理人员 1 特殊工种 持证上岗 2 外架工 30 3 普工 10 本工程架子搭设班组拟定由专业架子工负责，并须持架子工操作证上岗，定期接受现场单位工程负责人等施工安全管理人员的安全教育、安全技术交底，开展班前安全活动，自觉遵守施工现场的安全管理规章制度和操作规程，严格按外脚手架搭设施工方案、建筑工程脚手架劳务合同书等有关要求进行搭设。乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 4中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD4.3.材料要求 4.3.材料要求 4.3.1 钢管 应采用现行国家标准中规定的3号普通钢管，其质量应符合GBT700标准中的规定，新钢管应有产品质量合格证和质量检验报告，并进行验收。按照规范要求钢管应采用不小于483.6，但根据新疆地区实际情况，很难采购到此规格钢管，故现场采用483.0规格的钢管，实测壁厚不得低于2.75mm（计算书取482.75进行计算）。钢管表面应平直光滑，不应有裂缝、结疤、分层、错位、硬弯、毛刺、压痕和深的划道，并须涂有防锈漆。所采用的钢管必须规格统一。4.3.2 扣件 应采用可锻铸铁制作的扣件，其材质应符合GB15831标准中的规定，采购的扣件应有生产许可证、测试报告和产品质量合格证，新、旧扣件均应进行防锈处理。所采用的扣件（直角扣件、对接扣件、旋转扣件等）在螺栓拧力矩达65N.m时不得发生破坏，应能灵活转动。旋转扣件的两旋转面间隙应小于1mm，扣件夹紧钢管时，开口处的最小距离要不少于5mm。所有扣件、螺栓等零配件必须规格统一，扣件自重按实际取均值个N7.11。4.3.3 悬挑梁 悬挑钢梁挑架主要采用16#工字钢（国标），四角采用18#和14#工字钢组合，所有型号的工字钢都需涂刷两遍共2厚黄色防锈漆。4.3.4 锚固螺栓 锚固螺栓采用16圆钢（国标）车丝，上部用L636角钢固定，双螺目。4.3.5 钢丝绳 挑架型钢拉杆采用14钢丝绳，公称抗拉强度1400N/mm。4.3.6 脚手板 脚手板选用6钢筋网片，规格为1.2m0.8m,不得使用锈蚀严重的钢筋网片。脚手架须设200mm高15mm厚胶合板踢脚板，并刷红白相间线条漆。4.3.7 立网 立网选用阻燃型聚氯乙烯编织合格的1.8m6.0m密目式安全立网(2000目),进场须报监理验收合格后方可使用。4.4 脚手架搭设材料需求计划 4.4 脚手架搭设材料需求计划 名称 规格 单位 数量 备注 工字钢 14#m 62 四角连梁 16#m 1000 18#m 36 四角悬挑 钢筋网片 1.2m0.80m 张 1080 钢管 483.0 m 36000 扣件 十字、一字、转向扣件 个 12500 钢丝绳 14#m 1782 乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 5中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD密目安全网 阻燃型聚氯乙烯6m1.8m 张 910 15mm胶合板踢脚板 200mm高、涂刷红白漆 m 3036 钢丝绳卡 14#钢丝绳配套 个 3168 锚固螺栓 HPB300直径为16mm m 960 锚固角钢 L636 m 360 吊环 HPB300直径为16mm m 480 上表为 3 段悬挑架材料需求计划。5.悬挑式脚手架搭设 5.悬挑式脚手架搭设 5.1 搭设步骤与方法 5.1 搭设步骤与方法 设置内外立杆设置扫地杆设置第一步大横杆设置第一步小横杆设置第二步大横杆设置第二步小横杆装设连墙拉结杆装设防护栏杆接立杆设置第三、四步大横杆和小横杆装设连墙拉结杆装设防护栏杆铺脚手板设置剪刀撑挂立网防护重复接立杆后按搭设步骤搭至设计高度。搭设时架体要及时与建筑物楼层预埋的短钢管拉结，以便确保搭设过程中的稳定性，确保安全，并随搭随校正杆件的垂直度和水平偏差。5.2 基本构造要求 5.2 基本构造要求 5.2.1 悬挑支座 1）在钢筋砼板内预埋U型锚固螺栓，预埋材料采用16圆钢制作的螺栓，每根悬挑梁设置三道锚固螺栓，第一道预埋在距离梁边0.1m处，第二道预埋在距离型钢锚固段端头400mm处，第三道预埋在距离型钢锚固段端头200mm处，锚固螺栓预埋至砼板底部，螺栓根部放置两根1.5m长直径18mm的HRB335钢筋。局部型钢平铺过洞口时，锚固螺栓预埋在洞口周圈边梁上。2）外架距柱外边0.3m，工字钢悬挑梁间距按1.5m设置。与建筑结构连接采用水平支承于建筑梁板结构上的形式，工字钢悬挑梁伸入楼层的固定端长度不小于1.25倍的悬挑段长度，工字钢悬挑段长度为1.25m。3）工字钢悬挑梁插入U型锚固螺栓后，顶部用L636角钢卡紧，螺栓上部不少于2个螺母，工字钢两侧的空隙部分应采用木楔楔紧，施工中须经常检查，防止木楔松动。4）按搭设工艺要求增加钢丝绳斜拉措施，在上一楼层按悬挑型钢间距预埋16钢筋吊环，并设置14钢丝绳斜拉于工字钢悬挑梁外端。转角工字钢之间采用14#工字钢做连梁，14#工字钢横向放置于18#工字钢面，14#与18#工字钢搭接部分满焊，焊缝高度6mm，立杆放置在连梁顶部，外侧立杆间距1500mm。5.2.2 扫地杆 外脚手架的立杆基础必须设置纵横向扫地杆，纵向扫地杆应采用直角扣件固定在距底座上皮不大于200mm处的立杆上，横向扫地杆亦采用直角扣件固定在紧靠纵向扫地杆下方的立杆上。5.2.3 立杆 1）立杆间距：纵向间距al取1.5m，横向间距bl取0.80m,步距h为1.8m。2）垂直度：立杆垂直偏差不大于架高的1/300且全高不大于50mm。乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 6中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD 3）立杆搭设：悬挑架搭设时应控制外部立杆间距不大于1.5m，内侧立杆与其平直；立杆上的对接扣件须交错布置，两根相邻立杆的接头不应设置在同步内，同步内隔一根立杆的两个相隔接头在高度方向错开的距离不小于500mm；各接头中心至主节点的距离不大于步距的1/3；立杆与大横杆要用直角扣件扣紧，不能隔步设置或遗漏。5.2.4 连墙拉结杆 1）要求按每二步二跨设置连墙拉结杆，根据现场实际，连墙点点数要求在竖向间距H取1层楼层高,横向间距L取三立杆跨3m布置，即每个楼层每两跨立杆设置一道连墙点；当楼层高度不小于3步时，则在框架柱的位置每两步设置一道刚性抱柱连接。当离地高度大于100m时，连墙件按2步一跨进行设置。即在每层楼面的每根立杆位置拉设连墙件。2）连墙拉结杆采用可承受拉力和压力的刚性钢管连墙件与建筑物可靠连接，即在钢筋砼梁顶部预埋短钢管,并采用短钢管联接扣接于架体。设置时宜靠近立杆主节点，偏离主节点的距离不应大于300mm，采用矩行布置，连墙拉结杆伸出立杆长度应大于100mm。3）在土建施工外墙粉刷时，应加强巡查、维护，使连墙拉结杆不被破坏，以保证架子的整体稳定性。5.2.5 防护栏杆及立网 1）每步架均须在外立杆内侧设置1.2m高防护栏杆（二道横杆），脚手架的端部应封端，封端须设防护栏杆。在拦板顶端或最上一步架的外立杆要高出操作面1.2m，并设置密目安全网。当最上一1.8m高步架外立杆作防护拦杆时，防护栏杆须设置二道且用对接扣件连接。2）在每步架的外立杆内设置密目式安全网,网应牢固绑扎在上、下大横杆和防护栏杆上,网间绑扎要严密。5.2.6 脚手板铺设 1）脚手板采用6钢簿网片铺设,脚手板铺设时应在中间位置处增加一道大横杆，脚手板四角与大横杆用16号铁丝绑牢,且铺设必须严密。装修阶段每作业层须满铺脚手板,主体施工阶段每作业层上下要满铺三步以上脚手板。非作业层连续不铺脚手板不能多于三步层；若上下有二层作业，则下作业层的上部至少应有一步层间隔铺脚手板。2）因此次外架外伸长度进行了加大调整，脚手架内侧立杆与建筑物间距会过大须做好防护，悬挑支座的脚手板必须满铺，底部必须满挂密目安全网+防坠兜网，并采用15厚模板硬隔离，架体内侧与建筑物间用15厚模板铺设，并用16号铁丝绑牢，保证悬挑支座的严密性，以防掉物。5.2.7 剪刀撑 1）悬挑架剪刀撑设置采用满剪，即必须在脚手架外侧立面沿整个长度和高度上设置连续剪刀撑。2）每道剪刀撑跨越立杆的最多根数为5-7根，每档宽度不应小于4跨立杆间距且不应小于6m，实际每档宽度设为4跨立杆间距，每档高度设为约4步立杆步距；剪刀撑与水平方向的倾角宜在4560之间。3）剪刀撑杆用旋转扣件固定在与之相交的小横杆的伸出端或立杆上，旋转扣件中心线至主节点的距离不大于150mm。5.2.8 大横杆 1）大横杆采用直角扣件固定在立杆内侧，步距h取1.8m。乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 7中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD 2）大横杆接长采用对接扣件连接，对接扣件应交错布置，两根相邻大横杆的接头不宜设置在同步或同跨内，不同步或不同跨两个相邻接头分别在水平或垂直方向错开的距离不应小于500mm，各接头中心至最近立杆主节点的距离不宜大于纵向间距的1/3，同步架同跨不超过2个接头。3）同一排大横杆的水平偏差不大于该片脚手架总长度的1/250且不得大于50mm。5.2.9 小横杆 1）设置在大横杆下部，应连接内外大横杆并用直角扣件扣接于大横杆且严禁拆除。2）小横杆伸出大横杆长度应大于100mm，若因施工需要，里端外伸长度不应大于0.4L且不应大于500mm。5.2.10 斜拉钢丝绳 每条型钢悬挑端部必须使用钢丝绳进行斜拉，斜拉位置距端部100mm，在型钢上焊接100mm长的直径25mm钢筋头固定。斜拉钢丝绳与型钢夹角在4560之间，在上层边梁上埋设直径16mmHPB300钢筋锚环，锚入梁内长度不小于500mm，作为钢丝绳的反拉构件，具体见附图4。5.3 施工搭设规定 5.3 施工搭设规定 1）脚手架必须配合施工进度搭设,一次搭设高度不应超过相邻连墙杆以上二步。2）当搭至有连墙杆的构造点时，在搭设完该处的立杆、大横杆、小横杆后，应立即设置连墙杆。当脚手架施工操作层高出连墙杆二步时，应采取临时稳定措施，直到上一层连墙杆搭设完后方可根据情况拆除。3）在封闭型脚手架的同一步中，大横杆应四周交圈，用直角扣件与内外角部立杆固定。4）双排脚手架小横杆的靠墙一端至墙装饰面的距离不宜大于100mm。5）扣件规格必须与钢管外径相同，螺栓拧紧扭力矩不应小于40N.m,且不应大于65N.m.6）在主节点处固定大横杆、小横杆、剪刀撑等用的直角扣件、旋转扣件的中心点的相互距离不应大于150mm；对接扣件开口应朝上或朝内。7）架体内侧与各楼层建筑物间隙铺设15厚九夹板防坠物伤人，并用16号铁丝绑牢。8）脚手板：脚手板采用钢簿网片。脚手板设置在四根纵向水平杆上。脚手板满铺不留空隙，脚手板与横杆采用14#铁丝绑扎牢固，铁丝端部不得露出脚手板板面。5.4 防雷措施 5.4 防雷措施 工字钢埋入柱子和剪力墙时，墙柱钢筋本身已经连通建筑的避雷系统，在工字钢上焊接一段钢筋与柱钢筋连接即可起到防雷作用。5.5 架子搭设安全技术措施 5.5 架子搭设安全技术措施 1)凡是高血压、心脏病、癫痫病、晕高或视力不够等不适合做高处作业的人员，均不得从事架子作业。配备架子工的徒工，在培训以前必须经过医务部门体检合格，操作时必须有技工带领、指导，由低到高，逐步增加，不得任意单独上架子操作。要经常进行安全技术教育。凡从事架子工种的人员，必须定期(每年)进行体检。2)脚手架支搭以前，必须制定施工方案和进行安全技术交底。对于高大异形的架子并应报请上级部门批准，向所有参加作业人员进行书面交底。3)操作小组接受任务后，必须根据任务特点和交底要求进行认真讨论，确定支搭方法，明确分工。在开始操作前，组长和安全员应对施工环境及所需防护用具做一次检查，消除隐患后方可开始操作。乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 8中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD 4)架子工在高处(距地高度2m以上)作业时，必须佩带安全带。所用的杆子应栓2m长的杆子绳。安全带必须与已绑好的立、横杆挂牢，不得挂在铅丝扣或其他不牢固的地方，不得“走过档”(即在一根顺水杆上不扶任何支点行走)，也不得跳跃架子。在架子上操作应精力集中，禁止打闹和玩笑，休息时应下架子。严禁酒后作业。5)遇有恶劣气候(如风力五级以上，高温、雨天气等)影响安全施工时应停止高处作业。6)大横杆应绑在立杆里边，绑第一步大横杆时，必须检查立杆是否立正，绑至四步时必须绑临时小横杆和临时十字盖。绑大横杆时，必须2-3人配合操作，由中间一人结杆、放平，按顺序绑扎。7)递杆、拉杆时，上下左右操作人员应密切配合，协调一致。拉杆人员应注意不碰撞上方人员和已绑好的杆子，下方递杆人员应在上方人员接住杆子后方可松手，并躲离其垂直操作距离3m以外。使用人力吊料，大绳必须坚固，严禁在垂直下方3m以内拉大绳吊料。使用机械吊运，应设天地轮，天地轮必须加固，应遵守机械吊装安全操作规程，吊运杉板、钢管等物应绑扎牢固，接料平台外侧不准站人，接料人员应等起重机械停车后再接料、解绑绳。8)未搭完的一切脚手架，非架子工一律不准上架。架子搭完后由施工人会同架子组长以及使用工种、技术、安全等有关人员共同进行验收，认为合格，办理交接验收手续后方可使用。使用中的架子必须保持完整，禁止随意拆、改脚手架或挪用脚手板；必须拆改时，应经施工负责人批准，由架子工负责操作。9)所有的架子，经过大风、大雨后，要进行检查，如发现倾斜下沉及松扣、崩扣要及时修理。10）阳角连系梁14#型钢安装时，应先在型钢上焊接一个钢筋环，用安全绳牢固的拉在结构柱上，再将14#型钢搬运至悬挑梁上，按标识定位后点焊固定，再进行满焊作业。11）焊接作业时应做好防火措施，焊接点位置底部挂放接焊渣斗。12）焊接人员必须佩挂安全带，安全带不得悬挂在悬挑型钢上。5.6 操作人员素质要求 5.6 操作人员素质要求 1)高处作业人员必须年满18岁，两眼视力均不低于1.0，无色盲，无听觉障碍，无高血压、心脏病、癫痫、眩晕和突发性昏厥等疾病，无妨害登高架设作业的其他疾病和生理缺陷。2)责任心强，工作认真负责，熟悉本作业的安全技术操作规程。严禁酒后作业和作业中玩笑戏闹。3)明确使用个人防护用品和采取安全防护措施。进入施工现场，必须戴好安全帽，在无可靠防护2m以上处作业必须系好安全带，使用工具要放在工具套内。4)操作工必须经过培训教育，考试、体检合格，持证上岗，任何人不得安排未经培训的无证人员上岗作业。5)作业人员应定期进行体检(每年体检一次)。6)作业所用材料要堆放平稳，高处作业地面环境要整洁，不能杂乱无章，乱摆乱放，所用工具要全部清点回收，防止遗留在作业现场掉落伤人。5.7 劳保用品(三宝)要求 5.7 劳保用品(三宝)要求 5.7.1 安全帽 1）安全帽必须使用建设部认证的厂家供货，无合格证的安全帽禁止使用。工程使用的安全帽一律由分公司统一提供，各分包外联单位不准私购安全帽。乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 9中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD 2）安全帽必须具有抗冲击、抗侧压力、绝缘、耐穿刺等性能，使用中必须正确佩戴，安全帽使用期为2.5年。5.7.2 安全带 1）采购安全带必须要有劳动保护研究所认可合格的产品。2）安全带使用2年后，根据使用情况，必须通过抽验合格方可使用。3）安全带应高挂低用(架子工除外)，注意防止摆动碰撞，不准将绳打结使用，也不准将钩直接挂在安全绳上使用，应挂在连接环上用，要选择在牢固构件上悬挂。4）安全带上的各种部件不得任意拆掉，更新绳时要注意加绳套。5.7.3 安全网 1）安全网的技术要求必须符合CB572585规定，方准进场使用。工程使用的安全网必须由公司认定的厂家供货。大孔安全网用做平网和兜网，其规格为绿色密目安全网1.8m6m，用作内挂立网。内挂绿色密目安全网使用有国家认证的生产厂家供货，安全网进场要做防火试验。2）安全网在存放使用中，不得受有机化学物质污染或与其他可能引起磨损的物品相混，当发现污染应进行冲洗，洗后自然干燥，使用中要防止电焊火花掉在网上。3）安全网拆除后要洗净捆好，放在通风、遮光、隔热的地方，禁止使用钩子搬运。6.脚手架质量保证措施 6.脚手架质量保证措施 6.1 脚手架施工过程中控制 6.1 脚手架施工过程中控制 脚手架施工过程中应加强过程中验收，每搭完一步脚手架后，应按规定校正步距、纵距、横距及立杆的垂直度、扣件安装、脚手板安装等（详见下表）。脚手架搭设的技术要求、允许偏差与检验方法 项次 项 目 技术要求 允许偏差（mm）示 意 图 检查方法 1 单、双排脚手架立杆垂直度 最后验收立杆垂直度（2050）m -100 用经纬仪或吊线和卷尺 下列脚手架允许水平偏差（mm）搭设中检查偏差的高度（m）总高度 50m 40m 20m H=2 H=10 H=20 H=30 H=40 7 20 40 60 80 7 25 50 75 100 7 50 100 H乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 10中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTDH=50 100 中间档次用插入法 2 单、双排脚手架间距 步距 纵距 横距-20 50 20-钢板尺 3 纵向水平杆高差 一根杆的两端 -20 水平仪或水平尺 同跨内两根纵向水平杆高差-10 5 剪刀撑斜杆与 地面的倾角 45-60-角尺 6 脚手板外伸长度 对接 a=（130-150）mm l300mm-卷尺 搭接 a100mm l200mm-卷进尺 7 扣件 安装 主节点处各扣件中心点相互距离 a150mm-钢板尺 同步立杆上两个相隔对接扣件的高差 a500mm-钢卷尺 立杆上的对接扣件至主节点的距离 ah/3 纵向水平杆上的对接扣件至主节点的距离 ala/3-钢卷尺 ala2 1 a h12 3 a21 4 2a a13a l200 l300 allllalala 乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 11中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD扣件螺栓拧紧扭力矩（40-65）N.m-扭力扳手 6.2 脚手架搭设完毕后验收 6.2 脚手架搭设完毕后验收 1）把好验收关，搭设过程中的脚手架，每搭设一个施工层高度必须由项目技术负责人组织技术、安全与搭设班组、工长进行检查，符合要求后方可上人使用。架子未经检查、验收，除架子工外，严禁其他人员攀登。验收合格的架子任何人不得擅自拆改，需局部拆改时，要经设计负责人同意，由架子工操作，在架子搭设过程中，在架子搭设范围内设置警戒线，同时派专职安全员警戒线旁监督。2）工程的施工负责人，必须按架子方案的要求，拟定书面操作要求，向班组进行安全技术交底，班组必须严格按操作要求和安全技术交底施工。3）基础、卸荷措施和架子分段完成后，应分层由制定架子方案及安全、技术、施工、使用等有关人员，按项目进行验收，并填写验收单(详见附件)，合格后方可继续搭设使用。4)脚手架及其地基基础应在下列阶段进行检查与验收：基础完工后及脚手架搭设前；作业层上施加荷载前；每搭设完6m8m高度后；达到设计高度后；遇有六级强风及以上风或大雨后；停用超过一个月。7.脚手架的使用及管理 7.脚手架的使用及管理 1)使用按3KN考虑，同时允许一层施工，架子上严禁堆放任何材料，仅作为防护架。除此之外，外架与结构间隙处硬隔离模板上不得堆任何杂物。2)外架第一步开始拉设兜网和立网（挑架从型钢底部开始），以后每隔4步架子拉设一道兜网，施工层脚手板和施工层临边必须设兜网和立网，以保证高处作业人员的安全。3)架子搭好后要派专人管理，未经安全部同意，不得改动，不得任意解掉架子与柱连接的拉杆和扣件。4)架子上不准有任何活动材料，如扣件、活动钢管、钢筋，一旦发现应及时清除。5)雨后要检查架子的下沉情况，发现地基沉降或立杆悬空要马上用木板将立杆楔紧。6)在六级以上大风、大雾和大雨天气下不得进行脚手架作业，雨后上架前要防滑措施，同时须及时安排人员拆除外立面密目安全立网，待六级以上大风、大雾和大雨天气过后及时恢复。7)外架实行外挂立网全封闭。外挂安全网要与架子拉平，网边系牢，两网接头严密，不准随风飘。8)作业层上的施工荷载应符合设计要求，不得超载，不得将模板、泵送混凝土输送管等支撑固定在脚手架上，严禁任意悬挂起重设备。9）每搭设完一段架及达到设计高度后应进行检查，办理中间验收，手续完整后才可继续搭设。10）架子投入使用后，施工管理人员、架子作业人员应进行经常性检查，在正常情况下，每半月应检查一次，遇有大风等意外应增加检查次数，在检查中发现存在隐患应及时整改、乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 12中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD加固，确保施工安全。8.架子拆除安全技术措施 8.架子拆除安全技术措施 1)外架拆除前，工长要向拆架施工人员进行书面安全交底工作。交底有接受人签字。2)拆除前，班组要学习安全技术操作规程，班组必须对拆架人员进行安全交底，交底要有记录，交底内容要有针对性，拆架子的注意事项必须讲清楚。3)拆架前在地上用绳子或铁丝先拉好围栏，并在架体拆除范围内设置警戒线，并有专职安全员在警戒线旁监督。4)架子拆除程序应由上而下，按层按步拆除。先清理架上杂物，如脚手板上的混凝土、砂浆块、U型卡、活动杆子及材料。按拆架原则先拆后搭的杆子。剪刀撑、拉杆不准一次性全部拆除，要求杆拆到哪一层，剪刀撑、拉杆拆到哪一层。5)拆除工艺流程：拆护栏拆脚手板拆小横杆拆大横杆拆剪刀撑拆立杆拉杆传递至地面清除扣件按规格堆码。6)拆杆和放杆时必须由2-3人协同操作，拆大横杆时，应由站在中间的人将杆顺下传递，下方人员接到杆拿稳拿牢后，上方人员才准松手，严禁往下乱扔脚手料具。7)拆架人员必须系安全带，拆除过程中，应指派一个责任心强、技术水平高的工人担任指挥，负责拆除工作的全部安全作业。8)拆架时有管线阻碍不得任意割移，同时要注意扣件崩扣，避免踩在滑动的杆件上操作。9)拆架时螺丝扣必须从钢管上拆除，不准螺丝扣在被拆下的钢管上。10)拆架人员应配备工具套，手上拿钢管时，不准同时拿板手，工具用后必须放在工具套内。11)拆架休息时不准坐在架子上或不安全的地方，严禁在拆架时嘻戏打闹。12)拆架人员要穿戴好个人劳保用品，不准穿胶底易滑鞋上架作业，衣服要轻便。13)拆除中途不得换人，如更换人员必须重新进行安全技术交底。14)拆下来的脚手杆要随拆、随清、随运，分类、分堆、分规格码放整齐，要有防水措施，以防雨后生锈。扣件要分型号装箱保管。15)拆下来的钢管要定期重新外刷一道防锈漆，刷一道调合漆。弯管要调直，扣件要上油润滑。16)严禁架子工在夜间进行架子搭拆工作。未尽事宜工长在安全技术交底中做详细的交底，施工中存在问题的地方应及时与技术部门联系，以便及时纠正。9.型钢悬挑架计算书（详见附件）10.安全文明措施 9.型钢悬挑架计算书（详见附件）10.安全文明措施 1）架子工须经特种作业人员操作培训，考核合格者方可持证上岗。2）架工必须正确使用“三宝”，进入施工现场必须戴好安全帽，在高处作业时必须系好安全带，搭设人员必须穿防滑鞋。3）作业层上的施工荷载应符合设计要求，不得超载。不得将模板支架、缆风绳、泵送砼的输送管等固定在脚手架上，严禁悬挂起重设备。4）当有六级及六级以上大风或雨天时不得进行脚手架搭设与拆除作业。5）在脚手架使用期间，严禁拆除节点处的大横杆、小横杆及连墙杆。乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：A 版 13中国建筑第二工程局有限公司 中国建筑第二工程局有限公司 CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.CHINA CONSTRUCTION SECOND ENGINEERING BUREAU CO.，LTDLTD 6）临街搭设脚手架，外侧应有防止坠物伤人的防护措施。7）严禁酒后上岗，搭拆作业时思想应集中，不准在架上往下抛掷架料等物件。8）架子班组人员必须自觉遵守施工管理规章制度，不得违章指挥、违章作业。9）施工操作时应严格按施工方案、安全技术交底和有关操作规程规定进行操作。11.脚手架安全组织管理 11.脚手架安全组织管理 1）对脚手架分包单位的企业资质、作业人员资格及考核、组织管理等情况进行审查，脚手架分包单位必须具备脚手架作业分包企业资质。2）建立安全组织管理保证体系、目标管理责任明确。项目经理 分管工区经理 安全部、技术部 项目经理部脚手架分包单位 脚手架专业施工队 3）项目部各级、各岗位人员按照制定的目标管理责任履行相应的管理职责，落实安全责任，确保脚手架施工安全生产。项目部与脚手架专业施工队必须签订安全目标管理责任书，以责任书形式把工地总的安全管理目标按照各自职责逐级分解。并按安全目标管理责任考核规定，每月组织的考核应包括对脚手架专业施工队的考核及奖惩，记录在册。4）架子作业人员的安全操作及“三不伤害”安全教育工作。项目部应组织对进场的架子工进行三级安全教育和“三不伤害”安全挂图教育，做好脚手架搭设、拆除临边高处作业、安全防护、安全技术操作规程等安全操作教育，并做好登记、记录和建档。5）项目部、脚手架分包单位、脚手架专业施工队在施工过程须积极配合现场总监理工程师、专业监理工程师及安全监督管理部门对脚手架施工搭设的监督检查和管理。12.外脚手架搭设、拆除的危险源辨识 12.外脚手架搭设、拆除的危险源辨识 施工现场多发性“五大伤害”施工现场多发性“五大伤害”危险源辨识 高处坠落 外架搭设、拆除过程中、外架施工层脚手板、防护栏杆的设置、作业楼层临边高处作业等 物体打击 施工交叉作业、外架搭设、拆除区域的监护、架体外侧的封闭防护等 架体坍塌 架体立杆基础、悬挑支座失稳、斜支撑的设置、连墙件及剪刀撑的设置等 火灾 其他作业工种进行电气焊作业 乌鲁木齐经开万达广场 销售物业施工设计图-12#公寓楼悬挑架施工方案 版次：
