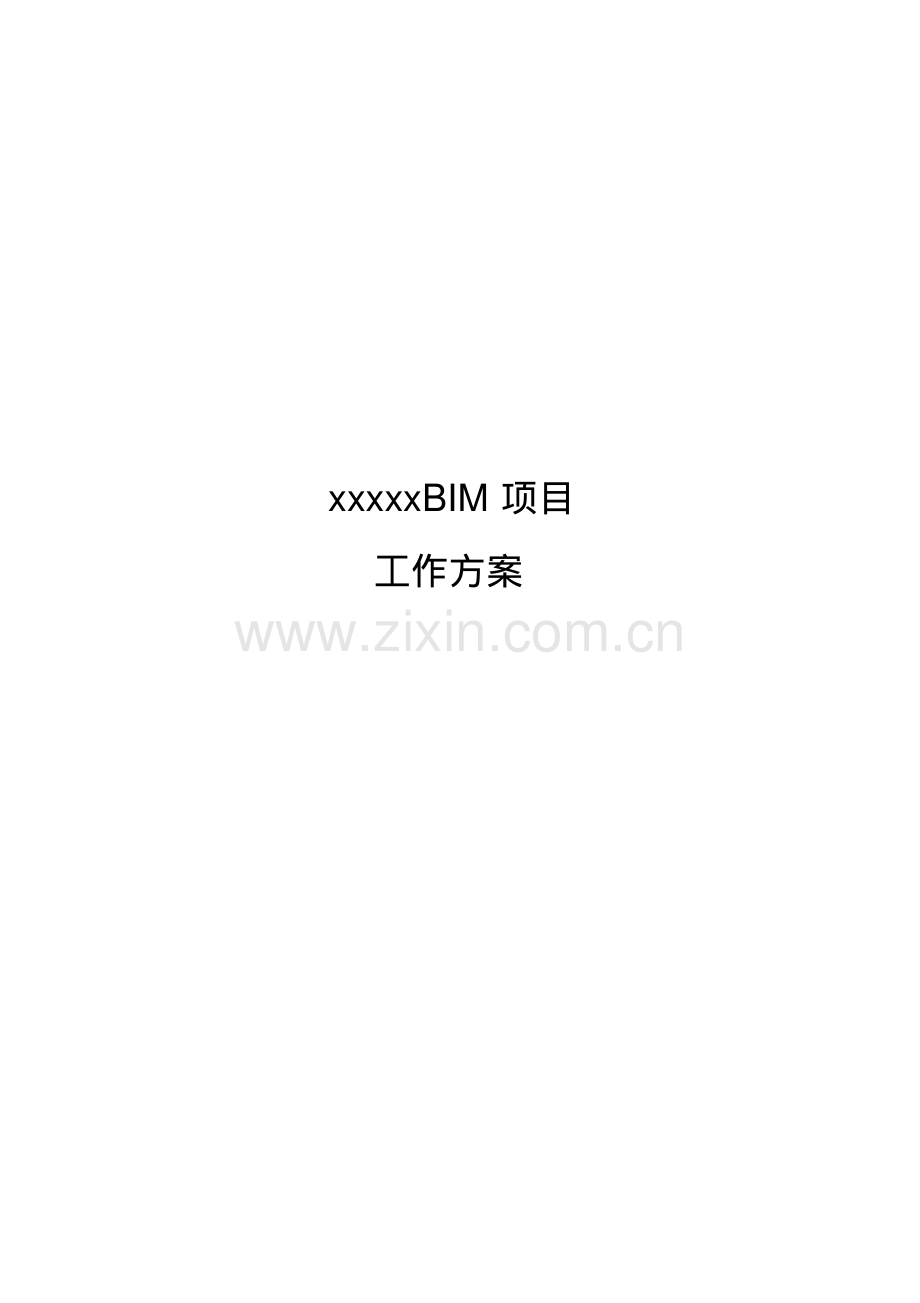

某项目BIM实施具体方案(详细).pdf

xxxxxBIM 项目工作方案i 目录1.项目背景.错误！未定义书签。2.工作目标.-1-3.总体方案.-1-3.1.建设思路.-1-3.2.BIM 信息模型建设方案.-1-3.3.系统层次及用户对象说明.-2-3.4.沟通管理.-3-3.5.BIM 体系架构 .-5-3.6.部署方式.-6-3.7.安全方案.-7-4.系统功能.-8-4.1.系统功能框架.-8-4.2.项目管控平台功能描述.-9-4.2.1.区域三维可视化展示（3D,WEB,GIS）.-9-4.2.2.建筑物三维可视化展示（BIM）.-10-4.2.3.进度监控.-10-4.2.4.关键问题跟踪.-11-4.2.5.沟通管理.-11-4.2.6.综合表报.-12-4.2.7.项目资料管理.-12-4.2.8.公告通知.-12-4.2.9.项目通讯录.-12-4.3.项目协同平台功能描述.-12-4.3.1.文档管理.-12-4.3.2.三维可视化.-13-4.3.3.接口管理.-13-4.3.4.协同工作流程.-13-4.4.项目交付平台功能描述.-13-4.4.1.工程内容可视化展示.-13-4.4.2.交付内容整理.-13-4.4.3.持续交付过程控制.-14-4.5.后台管理功能描述.-14-5.BIM 数据模型精度说明.-14-5.1.建筑专业.-16-5.2.结构专业.-18-5.3.暖通专业.-19-5.4.给排水专业.-21-5.5.电气专业.-23-ii 5.6.室外管线专业.-25-5.7.景观专业.-26-5.8.照明专业.-27-5.9.标识系统.-27-5.10.室内精装修专业.-27-6.人员组织.-29-6.1.组织架构.-29-6.2.沟通协作.-30-7.进度计划.-31-7.1.前期调研阶段.-31-7.2.系统开发阶段.-32-7.2.1.BIM 模型创建 .-32-7.2.2.BIM 模型维护、应用及内部体系建立.-32-7.2.3.文档管理功能开发.-32-7.2.4.沟通管理功能开发.-33-7.2.5.进度管理功能开发.-33-7.3.系统部署、调试及试运行阶段.-33-7.4.系统推广应用阶段.-34-7.5.系统竣工验收阶段.-34-1-1.工作目标本项目将基于“BIM”信息化管理模式，建立BIM建筑信息模型，利用数字技术包括CAD、可视化、参数化、GIS、精益建造、流程、互联网等表达建设项目几何、物理和功能信息以支持项目生命周期建设、运营、管理决策的技术、方法或者过程，并结合信息化技术，实现项目进度管控，文档统一管理，沟通全程跟踪能力。本项目工作目标为“3 个平台，多方使用”。3个平台分别是基于 BIM技术的项目管控平台、基于 BIM技术的项目协同平台、基于 BIM技术的项目交付平台。多方使用指 3 个平台供 xxxxx、总包单位、设计单位、施工单位、监理单位、运营单位等项目各参与方使用。2.总体方案2.1.建设思路本项目遵循“统一标准、分步建设、逐步推广”原则开展系统建设工作。统一标准：依据xxxxx 市建筑工务署政府公共工程BIM应用实施纲要、BIM实施管理标准（SZGWS 2015-BIM-01）、北京市民用建筑信息模型设计标准 等 BIM国家标准，结合 xxxxx项目对 BIM信息模型的具体要求，确定BIM信息模型数据收集要求，BIM信息模型精度。分步建设：针对 xxxxx 项目需求紧迫程度分功能模块进行开发，完成一个功能模块，上线一个功能模块。逐步推广：系统初期先由xxxxx 用户进行试用、完善，待系统成熟后再推广到其他参与单位。同样的，系统先选取xxxxx3 个项目作为试点进行试用，完善后再推广到在其他项目。2.2.BIM 信息模型建设方案BIM 信息模型搭建需要xxxxx 牵头完成项目资料的收集工作，完成资料收集后，盈嘉互联负责 BIM信息模型的具体搭建工作。在资料收集过程中需重点关注项目资料中是否有三维模型，三维模型是否符合IFC 标准两个问题，并采取不同的方法应对。BIM信息模型建设工作流程如下：-2-资料收集流程设计/施工单位空港办盈嘉互联提交项目材料是否有三维模型启动项目资料收集工作提供文档、三维模型关系表根据二维图纸进行翻模三维模型是否符合 IFC标准否否根据 IFC规范重新生成三维模型否提交文档、三维模型关系表是进行 BIM 信息模型搭建验收 BIM 信息模型图 1 BIM 信息模型建设工作流程BIM 信息模型的精度由设计、施工单位提交的资料决定，可保证BIM数据模型不低于提交三维模型的精度。2.3.系统层次及用户对象说明本项目系统分为项目管控平台、项目协同平台、项目交付平台，它们的用户面是逐层递进的，项目管控平台主要服务的用户是xxxxx，BIM 是项目成果的集中展示；项目协同平台服务的用户除了 xxxxx，还扩充到项目建设参与各单位，BIM 可以深入应用到项目建设过程，如施工管理；项目交付平台服务的用户还会增加项目运营单位，并通过BIM实现项目的整体移交。平台用户及 BIM用途比对见下表：平台用户BIM用途项目管控平台xxxxx 主要用于展示及监控功能项目协同平台xxxxx、总包、设计、施工、监理以解决建设过程多单位多专业协同为切入点，重点解决空间管理，管线布置等；对于施工单位利用BIM进行施工管理的需求，待细化后再进行确认。项目交付平台xxxxx、总包、设计、施工、监理、运营实现基于 BIM的移交，运营单位能得到一个和实体完全一致的建筑物BIM数据模型-3-2.4.沟通管理xxxxx 作为项目的主管部门，需重点关注和解决多个单位多个专业的沟通协调问题，沟通管理功能就是针对该需求，以“沟通树”的方式，对问题沟通的全过程进行跟踪。发起人可以在系统中发起“沟通”。图 2 沟通记录演示（1）应答人对“沟通”进行回复，形成“追踪”。图 3 沟通记录演示（2）每一个“追踪”都可以作为继续产生新的“追踪”。-4-图 4 沟通记录演示（3）图 5 沟通记录演示（4）最后，每一个沟通都能形成一个树状结构的“追踪树”。可以注意到除了图形的树状结构外，每个追踪根据所在的层级位置，有单独的编号。图 6 沟通记录演示（5）对应每个节点，都可以填写具体的内容，并能上传附件。-5-图 7 沟通记录演示（6）图 8 沟通演示记录（7）通过这样的方式，对每一个沟通过程实现全程跟踪。沟通管理的名称解释见下表：名称解释发起人新建沟通记录的人员应答人各追踪的填写人员（发起人也可以是应答人之一）沟通沟通的起点追踪对沟通或追踪的应答关闭发起人在沟通解决后，可以关闭沟通2.5.BIM 体系架构建筑信息的数据在BIM中的存储，主要以各种数字技术为依托，从而以这个数字信息模型作为各个建筑项目的基础，去进行各个相关工作。在建筑工程整个生命周期中，建筑信息模型可以实现集成管理，因此这一模型既包括建筑物的信息模型，同时又包括建筑工程管理行为的模型。将建筑物的信息模型同建筑工程的管理行为模型进行完美的组合。因此在一定范围内，建筑信息模型可以模拟实际的建筑工程建设行为，甚至在建筑工程完成后为后续运营提供支持。BIM体系架构如下图所示：-6-全过程控制与跟踪施工进度成本控制质量控制Quick 3D Model基于 AutoCAD等的平台的快速三维建模进度管理文档管理沟通管理三维协同,建筑信息模型系统（BIM）三维信息管理系统3D Building+MemberInformation Management业主设计施工运营业主 BIM平台3D Max环境+过程 3D模拟平台三维展示与交互运营平台进度过程全监控模型数据深加工方案进度可调控三维展示全粒度图 9 BIM 体系架构业主单位通过独立的BIM平台入口，针对建设工程进度、成本与质量可以做到全过程的跟踪与监控。在工程设计阶段支持设计成果数据的无缝集成，支持CAD 等数据模型的快速三维建模。此外，施工单位在工程施工过程中，遵循进度计划，以三维协同平台为核心，对材料采购、施工、安装等环节进行全方位管理，直至后期的运营，可以提供“真三维+构件信息”综合管理、模拟与运营技术支持。在建筑的全生命周期内，BIM都可以为不同阶段的各主体单位提供高效快捷的工作，管理模式。2.6.部署方式本项目采用个人计算机终端运算，服务器集中存储（业主选择）的 IT 基础架构的方式实施BIM运作，该架构方式技术成熟，是目前 BIM实施过程中主流的IT 基础架构。部署架构图如下所示：-7-Internet应用服务器数据库存储数据库服务器F5F5存储图 10 系统部署方式2.7.安全方案主机安全防护本项目需要在机房环境上按高标准建设，注意防盗防火及防震，安装完善的监控系统，防止人为的物理实体破坏。对自然灾害的防护是物理实体安全的重要内容，主要手段是远程备份和灾难恢复措施的采用。硬件安全。建议系统采用的服务器设备采用冗余配置（包括双机热备等）；支持配置不间断电源保障服务器持续运行及防止电压不稳定对设备的影响等，在硬件上保证系统不间断运行。操作系统安全。建议采用安全的操作系统，从账号管理、认证授权功能、安全日志功能、IP 网络安全功能多个方面保障使用安全。网络安全防护物理安全策略。物理安全策略的目的是保护计算机系统、网络服务器等硬件实体和信链路免受自然灾害、人为破坏和搭线攻击；验证用户的身份和使用权限、防用户越权操作；确保计算机系统有一个良好的电磁兼容工作环境；建立完备的安全管理制度，防止非法进入计算机控制室和各种偷窃、破坏活动的发生。访问控制策略。访问控制是网络安全防范和保护的主要策略，它的主要任务是保证网络资-8-源不被非法使用和非常访问。它也是维护网络系统安全、保护网络资源的重要手段。各种安全策略必须相互配合才能真正起到保护作用，但访问控制可以说是保证网络安全最重要的核心策略之一。数据安全防护保密性、完整性和可用性是多级安全数据库必须具备的三要素。为了保障系统数据保密性需求，保障数据库特定表中信息敏感字段的安全，系统采用对该字段进行加密的方式进行存储。为了保障系统数据完整性要求，对数据库采用多种方法来保证数据完整性，包括外键、约束、规则和触发器。并针对不同的具体情况用不同的方法进行，相互交叉使用，相补缺点。系统安全防护系统的权限验证分为三种机制：功能菜单和功能点权限分配、角色权限预分配、流程权限分配。功能菜单和功能点权限分配。这属于系统管理里的权限分配范畴，主要是控制用户对页面及页面上操作的权限。角色权限预分配。就是根据项目需要授予不同角色（分为项目创建者、项目经理、项目成员、项目查看者四种角色）不同的权限，这种权限是根据用户需求在程序中预先定义的，不同的模块有所不同。流程权限分配。利用工作流节点的配置属性来分配权限。根据计算机的编码规则对不同的角色定义不同的代码。其他安全防护对用户的登录控制、会话控制等进行严格控制：系统可以跟踪到用户的登录次数，若错误登录的次数超过系统指定的次数，系统将锁定该用户，解锁时需要向系统管理员提出申请，由系统管理员进行解锁；系统对会话也有严格的控制，系统提供可配置的会话时间，若超过指定时间，系统将要求用户重新登录。3.系统功能3.1.系统功能框架-9-xxxxxxxxxxxxxxx新城建设管理系统分为项目管控、项目协同、项目交付三个平台，系统功能结构如下表所示：平台功能模块项目管控平台区域三维可视化展示（3D web gis）建筑物三维可视化展示（BIM）进度监控关键问题跟踪沟通管理综合报表项目资料管理公告通知项目通讯录项目协同平台文档管理三维可视化接口管理协同工作流程项目交付平台工程内容可视化展示交付内容整理持续交付过程控制后台管理功能人员管理组织架构维护权限控制3.2.项目管控平台功能描述3.2.1.区域三维可视化展示（3D,WEB,GIS）该模块负责对项目倾斜摄影三维数据采集后生成的区域三维模型进行展示，通过局域网或Internet 与服务器连接，能实现各类空间数据的高性能三维可视化和二维，三维一体化展示，-10-进行无级、无缝、全空间的三维可视化浏览。3.2.2.建筑物三维可视化展示（BIM）该模块负责对项目搭建的BIM 信息模型进行可视化展示，能实现各类空间数据、设备信息的三维可视化和二维，三维一体化展示，进行无级、无缝、全空间的三维可视化浏览。3.2.3.进度监控该模块负责对项目进度的全过程管理控制。主要通过项目任务分解/甘特图的形式，实时对项目的各个过程进度分解、查阅、编辑及调整，可以帮助项目管理者实现时间、资源、成本的计划、控制，确保进度符合工程的要求。同时项目的计划进度，实际进度情况会以报表的形式在系统首页的展示。任务编辑：用户可以新建，删除，编辑工作任务。通过任务编辑窗口，对任务编号/简称、名称、描述、状态（用 4 种不同颜色区分，分别为：active、completed、failed、suspended、undefined）、进度、开始时间、结束时间、持续时间等进行编辑调整。同时提供工作分配列表，用户可根据任务的进行情况，添加任务分配的名称、角色、时长。里程碑：对计划中的里程碑节点标记，方便管理单位对项目重大节点进行把控。任务链接：对计划中前后相关的同级任务进行链接标记。关键路径：以红色显示当前项目任务的关键路径（关键路径：为使项目按时完成而必须按时完成的系列任务。关键路径上的每项任务都是关键任务）。资源编辑：相关用户可以自行编辑调整项目工作组成员。持续工期：通过任务开始日期和结束日期，自动计算任务内的持续工期。依赖：标记该项任务的前置任务（其开始日期或完成日期决定后续任务的开始日期或完成日期的任务）。被指定人：编辑指定该项任务的负责人。进度标记：自动或手动标记工程进度（包括分项进度及总体进度）。进度提示：正常、超前、滞后（声音或颜色提醒）。撤销：撤销当前选定的任务。重做：重新编辑当前选定任务。-11-插入行：从当前选定的任务上方或下方插入一行新的任务。删除行：删除当前选定的任务。任务升级：对当前选中的任务提升一级。任务降级：对当前选中的任务降低一级。任务上移：对当前选中的任务向上移动一行。任务下移：对当前选中的任务向下移动一行。甘特图放大：对甘特图的时间显示范围放大。甘特图缩小：对甘特图的时间显示范围缩小。导入：从 Excel或 project 文件导入已经编排好的进度计划。导出：从管理系统导出已经编排好的计划，可以导出为Excel或 project 文件。打印：打印当前任务页面。3.2.4.关键问题跟踪该模块负责对项目中的关键问题进行全程跟踪，能实现问题的新建、关闭、督办等管理要求，保证对关键问题的有效管控。3.2.5.沟通管理该模块负责对项目的沟通过程进行全程管控。通过沟通树的方式，用户在系统中新建沟通，由相关方回复，形成追踪，如果涉及到其他问题，在追踪下再建立追踪进行进一步处理，从而建立多层的沟通树，只有沟通下所以追踪都解决才能实现沟通的关闭。沟通管理将极大地减轻项目过程沟通工作压力，明确各方责任，避免出现扯皮，为项目有效推进提供技术手段。沟通新建：项目参与各方，能根据权限作为沟通发起方，针对具体某个项目问题发起沟通，在系统中描述问题情况，上传相关文件，并明确应答方（可以是多个单位）。沟通过程：沟通新建后，问题应答方会收到系统提醒，应答方可以根据实际情况对沟通进行解答形成追踪，在系统中进行描述，上传相关文件。如有需要，也可以在追踪下，建立新的追踪，并明确新追踪的应答方。沟通关闭：沟通发起方认为沟通完毕后，可以关闭问题。沟通管控：如果发起方和应答方无法达成一致意见，发起方可请上级管理部门处理。-12-沟通记录：根据自定义格式，沟通全过程记录可以导出系统，形成相关的管理文件，会议纪要，问题处理表等。3.2.6.综合表报该模块负责生成项目中用户需要的报表，报表的格式、条件等都可由用户自定义。3.2.7.项目资料管理该模块负责对 xxxxx收集的项目资料进行集中的管理，实现统一存放并实现权限控制。3.2.8.公告通知该模块负责对xxxxx 的公告通知进行管理，公告通知能指定接收人，并可要求接收人在接收公告通知后返回接收函，以方便管理人员进行相应的处理。3.2.9.项目通讯录该模块负责维护 xxxxx参与各方的通讯录，用户自定义用户通讯录的信息内容。3.3.项目协同平台功能描述3.3.1.文档管理该模块负责项目参与各方的文档进行集中管理，实现内容共享。通过建立xxxxx 整体的文档目录，满足各项目、各单位、各专业的文档管理需求，实现目录树的分级权限控制，目录树及文档的自定义。自定义目录结构：根据权限，用户可以根据项目需要新建，删除，更改文档目录结构，并确定相应人员权限。文件管理：文件管理功能主要是对各种电子文档进行管理。能对文档进行自由的分类，系统能对各类文档提供相应的属性信息著录功能，实现文档的版本管理及跟踪，并确定文件相应人员权限。文件审批管理：能自定义文档的审批流程，能完整保留文档的审批记录，根据自定义规则-13-完成文档版本控制。文件发布管理：能自定义发布规则，主动将重要的文档信息通过推送的方式发布出来，使相关方及时了解文档最新信息。组合查询：系统能通过各种组合条件对文件进行查询，提供基本组合查询功能、模糊查询和高级查询功能，让用户可以根据各种灵活的条件进行查询。查询条件提供保存，方便用户以后使用，不需重复输入查询条件。统计分析管理：系统能记录所有文档的使用情况，包含操作（下载、浏览等）、时间、人员等信息。从而可以实现灵活方便的统计分析。3.3.2.三维可视化该模块负责实现具体项目各单位、各专业间的协同，重点利用BIM 信息模型，完成空间管理，管道布置的工作。3.3.3.接口管理该模块负责实现项目各单位、各专业间的互提资料管控，根据各单位、各专业提交的提资计划，对接口工作进行进度管控。3.3.4.协同工作流程该模块负责实现工作流程自定义功能，用户能根据项目实际业务在系统中确定工作流程。3.4.项目交付平台功能描述3.4.1.工程内容可视化展示该模块负责在项目交付阶段，为运营单位提供一个与实体建筑物完全一致的BIM信息模型，并能针对运营单位要求，在BIM 信息模型中增加相关信息，如设备运维记录、保修规则等。3.4.2.交付内容整理该模块负责在项目交付阶段，根据不同单位的要求，对项目资料进行整理。-14-3.4.3.持续交付过程控制该模块负责在项目交付阶段，定义各类关键完成点，对交付过程进行全程跟踪控制。3.5.后台管理功能描述该模块提供对系统的后台管理功能，主要实现人员、组织架构、权限的管理。用户管理：系统实现用户的新增、删除、所属单位部门变更等用户管理功能。组织架构管理：设置项目组织结构，包括新增、调整、删除等。权限管理：能对用户使用权限进行严格的管理，并实现分级授权。4.BIM 数据模型精度说明LOD 指模型精细的程度等级，又称模型精度。模型的细致程度，英文称作 Level of Details，也叫作 Level of Development。描述了一个 BIM 模型构件单元从最低级的近似概念化的程度发展到最高级的演示级精度的步骤。美国建筑师协会（AIA）为了规范 BIM 参与各方及项目各阶段的界限，在其 2008 年的文档 E202中定义了 LOD的概念。这些定义可以根据模型的具体用途进行进一步的发展。LOD的定义可以用于两种途径：确定模型阶段输出结果（Phase Outcomes）以及分配建模任务（Task Assignments）。随着设计的进行，不同的模型构件单元会以不同的速度从一个LOD等级提升到下一个。例如，在传统的项目设计中，大多数的构件单元在施工图设计阶段完成时需要达到LOD300的等级，同时在施工阶段中的深化施工图设计阶段大多数构件单元会达到LOD400的等级。但是有一些单元，例如墙面粉刷，永远不会超过LOD100的层次。即粉刷层实际上是不需要建模的，它的造价以及其他属性都附着于相应的墙体中。在三维表现之外，一个BIM 模型构件单元能包含非常大量的信息，这个信息可能是多方来提供。例如，一面三维的墙体或许是建筑师创建的，但是总承包方要提供造价信息，暖通空调工程师要提供 U 值和保温层信息，一个隔声承包商要提供隔声值的信息，等等。为了解决信息输入多样性的问题，美国建筑师协会文件委员会提出了“模型单元作者”（MCA）的概念，该作者需要负责创建三维构件单元，但是并不一定需要为该构件单元添加其他非本专业的信息。在一个传统项目流程中，模型单元作者（MCA）的分配极有可能是和设计阶段一致的-15-设计团队会一直将建模进行到施工图设计阶段，而分包商和供应商将会完成需要的深化施工图设计建模工作。然而，在一个综合项目交付（IPD）的项目中，任务分配的原则是“交给最好的人”，因此在项目设计过程中不同的进度点会发生任务的切换。例如，一个暖通空调的分包商可能在施工图设计阶段就将作为模型单元作者来负责管道方面的工作。LOD被定义为 5 个等级，从概念设计到竣工设计，已经足够来定义整个模型过程。但是，为了给未来可能会插入等级预留空间，定义LOD为 100 到 500。模型的细致程的具体的等级定义如下：LOD100 Conceptual 概念化LOD200 Approximate geometry 近似构件（方案及扩初）LOD300 Precise geometry 精确构件（施工图及深化施工图）LOD400 Fabrication 加工LOD500 As-built 竣工LOD 100 等同于概念设计，此阶段的模型通常为表现建筑整体类型分析的建筑体量，分析包括体积，建筑朝向，每平方造价等等。LOD 200 等同于方案设计或扩初设计，此阶段的模型包含普遍性系统包括大致的数量，大小，形状，位置以及方向。LOD 200模型通常用于系统分析以及一般性表现目的。LOD 300 模型单元等同于传统施工图和深化施工图层次。此模型已经能很好地用于成本估算以及施工协调包括碰撞检查，施工进度计划以及可视化。LOD 300模型应当包括业主在BIM提交标准里规定的构件属性和参数等信息。LOD 400 此阶段的模型被认为可以用于模型单元的加工和安装。此模型更多的被专门的承包商和制造商用于加工和制造项目的构件包括水电暖系统。LOD 500 最终阶段的模型表现的项目竣工的情形。模型将作为中心数据库整合到建筑运营和维护系统中去。LOD 500模型将包含业主BIM 提交说明里制定的完整的构件参数和属性。各阶段提交的 BIM 模型及成果信息应符合模型精细度要求，具体如下表所示：-16-4.1.建筑专业专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型建筑001 阳台非几何数据，仅线、面积阳台的尺寸，大概尺寸精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息实际安装的阳台模型002 空调机位非几何数据，仅线、面积基本形状、大概尺寸、方位精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息实际安装的模型003 空调百叶非几何数据，仅线、面积基本形状、大概尺寸精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息实际安装的模型004 窗百叶非几何数据，仅线、面积基本形状、大概尺寸精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息实际安装的窗百叶模型005 雨篷非几何数据，仅线、面积基本形状、大概尺寸精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息实际安装的雨棚模型006 檐沟非几何数据，仅线、面积基本形状、大概尺寸精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息实际安装的模型007 外立面幕墙非几何数据，仅线、面积基本形状、大概尺寸精确尺寸的模型实体，包含形状、方位和材质信息实际尺寸的模型实体，包含形状、方位和材质信息基本形状、大概尺寸008 墙体非几何数据，仅线、一块通用的墙，给一个一般的模型已包括墙体类型和精确模型已包括墙体类型和实际安装的墙体模型-17-专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型面积厚度，其他特性有一个取值范围厚度，其他诸如成本、STC 特性已经确定精确厚度，其他诸如成本、STC 特性已经确定009 楼板非几何数据，仅线、面积、体积区域一块完整的模型，一般的厚度已确定楼板的类型、精确厚度楼板的类型、精确厚度实际安装的楼板模型010 屋顶非几何数据，仅线、面积屋顶的大致3D 模型以及形状尺寸屋顶的类型以及其他特性屋顶的类型以及其他特性实际安装的屋顶模型011 门非几何数据，仅线、面积门的形状以及尺寸，大致3D 模型门的精确尺寸、类型的确定门的实际尺寸、类型的确定实际安装的门窗模型012 窗非几何数据，仅线、面积窗的形状以及尺寸，大致3D 模型窗的精确尺寸、类型的确定窗的实际尺寸、类型的确定实际安装的门窗模型013 天花板非几何数据，仅线、面积基本形状、大概尺寸的模型材质类型、天花板的精确厚度材质类型、天花板的精确厚度实际安装的天花板模型014 扶手非几何数据，仅线基本形状、大概尺寸的模型扶手的材质选定扶手的材质选定实际安装的扶手模型015 坡道非几何数据，仅线基本形状、大概尺寸的模型坡道的精确厚度、坡度的精确程度坡道的精确厚度、坡度的精确程度实际安装的坡道模型016 楼梯非几何数据，仅线基本形状、大概尺寸的模型楼梯踏步的精确厚度、台阶的精确程度楼梯踏步的精确厚度、台阶的精确程度实际安装的楼梯模型017 红线非几何数据，仅线基本形状、具体尺寸的模型具体形状、具体尺寸的模型具体形状、具体尺寸的模实际安装的坡道模型-18-专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型型4.2.结构专业专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型结构001 混凝土结构柱无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸材质与类型，精确尺寸材质与类型，实际尺寸实际安装的柱模型002 混凝土结构梁无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸材质与类型，精确尺寸材质与类型，实际尺寸实际安装的梁模型003 预留洞无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸，标高信息实际尺寸，标高信息实际预留洞口004 剪力墙无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸墙体的类型、精确厚度、尺寸墙体的类型、实际厚度、尺寸实际安装的墙体模型005 楼梯无模型，成本或其他性能系可按单位楼面面积的某个数值计入楼梯的基本尺寸、形状楼梯的类型、精确厚度、具体形状楼梯的类型、实际厚度、具体形状实际安装的楼梯模型006 楼板无模型，成本或其他性能系可按单位楼面面积的某个数大致厚度精确厚度，楼板类型实际厚度、楼板类型实际安装的楼板模型-19-007 钢节点连接样式无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入008 基坑无模型，成本或其他性能系可按单位楼面面积的某个数值计入大致形状，尺寸，位置精确形状、尺寸、坐标位置实际形状、尺寸、坐标位置实际安装的模型4.3.暖通专业专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型暖通001 冷热源设备无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途002 空调设备无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途003 风机无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途004 风机盘管无模型，成本或其他性能系可按类似形状、大概尺寸、位置、类似形状、大概尺寸、具体形状、精确尺寸、设备型号、精确尺寸、-20-专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型单位楼面面积的某个数值计入用途位置、用途设备编号、位置、用途编号、位置、用途005 新风风管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸具有精确尺寸、定位、管材具有实际尺寸、位置、管材精确尺寸，管材，连接件最终尺寸006 回风风管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸具有精确尺寸、定位、管材具有实际尺寸、位置、管材精确尺寸，管材，连接件最终尺寸007 排风排烟风管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸具有精确尺寸、定位、管材具有实际尺寸、位置、管材精确尺寸，管材，连接件最终尺寸008 冷热媒水管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸具有精确尺寸、定位、管材具有实际尺寸、位置、管材精确尺寸，管材，连接件最终尺寸009 水泵无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途010 排烟阀、防火阀无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状具体规格形状，阀门类型，用途具体规格形状，阀门类型，用途厂家、型号、编号、位置011 各类阀门无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状具体规格形状，阀门类型，用途具体规格形状，阀门类型，用途厂家、型号、编号、位置012 散流器无模型，成本或其他性能系可按类似形状、大概尺寸、位置、类似形状、大概尺寸、具体形状、精确尺寸、设备型号、精确尺寸、-21-专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型单位楼面面积的某个数值计入用途位置、用途设备编号、位置、用途编号、位置、用途013 排风口无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途014 回风口无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途015 静压箱无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途具体形状、精确尺寸、设备编号、位置、用途设备型号、精确尺寸、编号、位置、用途4.4.给排水专业专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型给排水001 给水主管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸-22-专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型002 污水管及管道坡度无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸003 雨水管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸004 煤气管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸005 热力管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸006 消防水管无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸007 给排水泵及消防泵无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途形状、实际尺寸、设备编号、位置、用途设备型号、实际尺寸、编号、位置、用途008 水箱无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途形状、实际尺寸、设备编号、位置、用途设备型号、实际尺寸、编号、位置、用途009 喷淋无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途形状、实际尺寸、设备编号、位置、用途设备型号、实际尺寸、编号、位置、用途010 消防栓无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途类似形状、大概尺寸、位置、用途形状、实际尺寸、设备编号、位置、用途设备型号、实际尺寸、编号、位置、用途-23-4.5.电气专业专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型电气001 强电线槽无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材实际尺寸、管材实际尺寸，管材，连接件最终尺寸002 变压器无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸无模型，成本或其他性能系可按单位楼面面积的某个数值计入实际尺寸、容量、型号实际尺寸、容量、型号003 配电箱无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸大致尺寸、位置、用途、编号实际尺寸、管材设备型号、实际尺寸、编号、位置、用途004 控制柜无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入大致尺寸、位置、用途、编号实际尺寸、位置、用途、编号设备型号、实际尺寸、编号、位置、用途005 灯具无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入类似形状、大概尺寸、位置、用途设备型号、实际尺寸、编号、位置、用途006 插座无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入无模型，成本或其他性能系可按单位楼面面积的某个数值计入精确尺寸、设备编号、位置、用途设备型号、实际尺寸、编号、位置、用途-24-专业详细等级子项LOD100 LOD200 LOD300 LOD400 LOD500 方案设计模型扩初设计模型（扩初图纸）施工图模型施工深化模型竣工模型007 弱电线槽无模型，成本或其他性能系可按单位楼面面积的某个数值计入大概尺寸精确尺寸、管材精确尺寸、管材实际尺寸，管材，连接件最终尺寸008 音箱无模型，成本或其他性能系可
